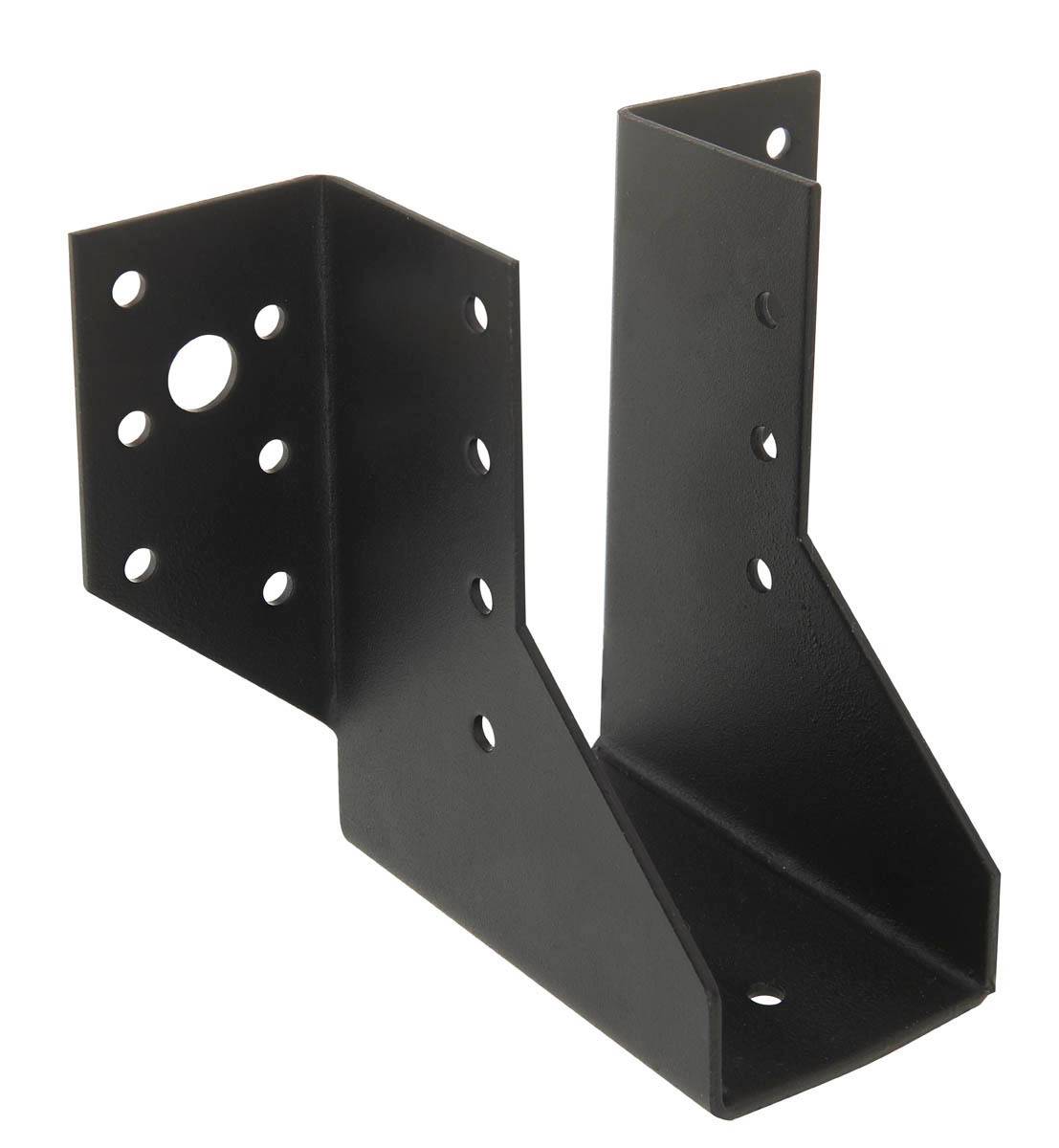

Simpson Balkenschuh SERIES BLACK 46 x 102 mm mit außenliegenden Schenkeln

Balkenschuhe SAEPB werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen verwendet.

Technische Daten:
ETA-Zulassung: ETA 06/0270
Material: Stahlqualität S 250 GD +Z 275 gemäß DIN EN 10346
Korrossionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 Mikrometer und Pulverbeschichtung aus Polyester-Pulverlacken RAL9005
Materialstärke: 2 mm

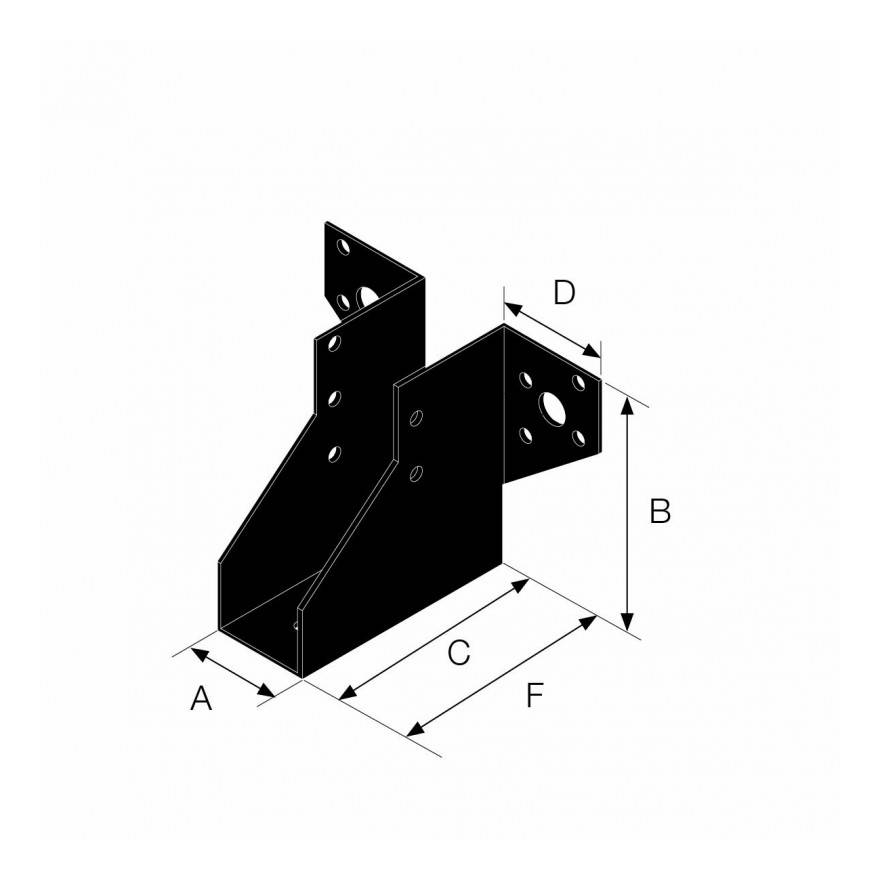

Höhe B: 102 mm
Tiefe F: 86 mm
Breite A: 46 mm
Schenkelbreite D: 41,5 mm
Lochung: Hauptträger 12x 5 mm und 2x 13 mm, Nebenträger 7x 5 mm

Hinweis zu technischen Daten: Weiterführende Informationen zu Abmessungen, Lochungen, Tragkraft, Bemessung sowie Installationsbeispiele entnehmen Sie bitte dem Technischen Datenblatt sowie den Zulassungen. Sämtliche Angaben finden Sie auch auf der Homepage des Herstellers ( strongtie.de )

Vorteile:
Einfach und schnell zu montieren
Elegante und moderne Optik
Doppelter Schutz durch Verzinken und Lackierung
Vielfältige Einsatzmöglichkeiten

Anwendungsbereich:

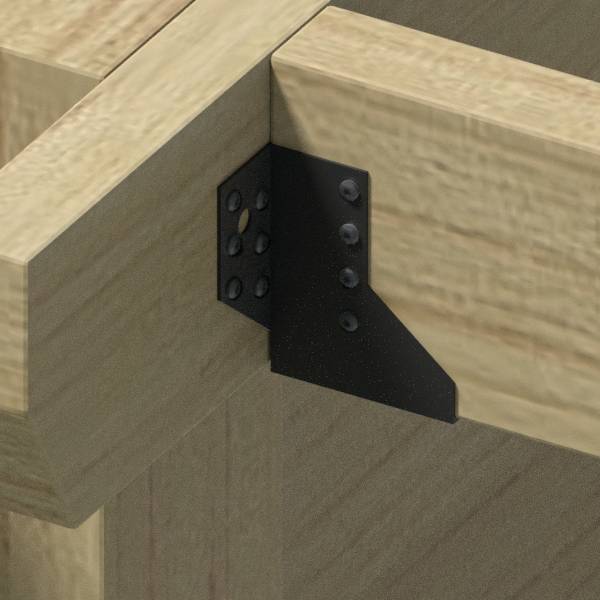

Anschluss von Nebenträger an Hauptträger oder an Stützen

Anwendbare Materialien:
Auflager: Holz, Holzwerkstoffe, Beton, Stahl
Aufzulagerndes Bauteil: Holz, Holzwerkstoffe

Installation:
Die Befestigung bei Holzanschlüssen erfolgt mit CNA4,0xl Kammnägeln oder CSA5,0xl Schrauben.
Die Befestigung bei Betonanschlüssen erfolgt mit geeigneten M10 Bolzenankern oder mit chemischen Ankern.
