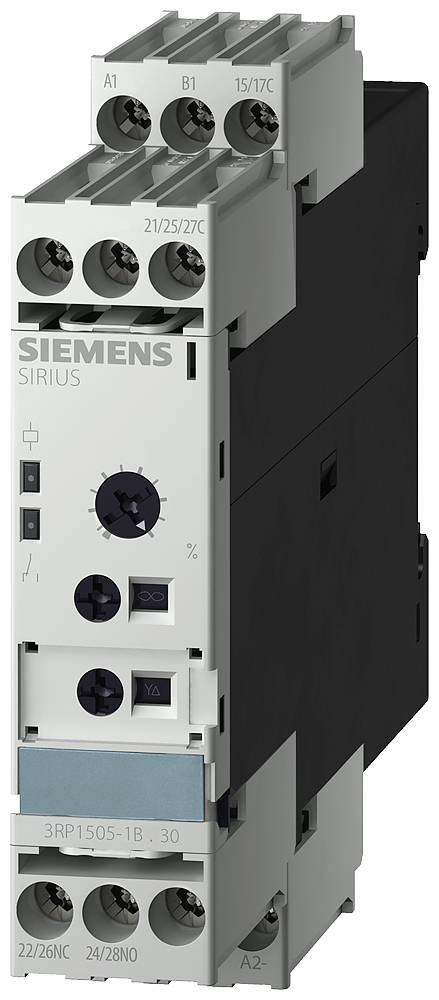

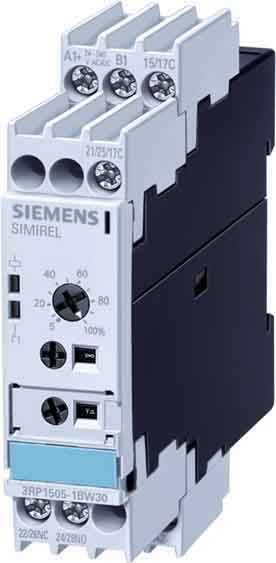

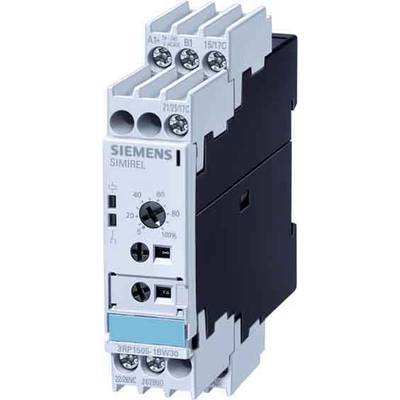

Siemens Zeitrelais G/170822 (3RP1505-1BW30)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Zeitrelais
Ausführung
Multifunktional
Funktionen
Ansprechverzögerung
Rückfallverzögerung mit Hilfsspannung
Ansprech- und Rückfallverzögerung mit Hilfsspannung
Blinker pausebeginnend
Einschaltwischend
Ausschaltwischer mit Hilfsspannung
Impulsformer mit Hilfsspannung
Ansprechverzögerung, additiv mit Hilfsspannung und sofort schaltend
Ansprechverzögerung und sofort schaltend
Rückfallverzögerung mit Hilfsspannung und sofort schaltend
Ansprech- und Rückfallverzögerung mit Hilfsspannung und sofort schaltend
Blinker pausebeginnend und sofort schaltend
Einschaltwischer und sofort schaltend
Ausschaltwischer mit Hilfsspannung und sofort schaltend
Impulsformer mit Hilfsspannung und sofort schaltend
Stern-Dreieck
Betriebsspannung
240 V/AC
Betriebsspannung min.
24 V/AC
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradGesamt (251,26 € / Stück)
251,26 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Funktion ansprechverzögert: ja
- Funktion rückfallverzögert: nein
- Produkt-Art
Zeitrelais
- Typ
3RP1505-1BW30
- Ausführung
Multifunktional
- Anschluss
Schraubklemme
- Funktionen
Ansprechverzögerung
Rückfallverzögerung mit Hilfsspannung
Ansprech- und Rückfallverzögerung mit Hilfsspannung
Blinker pausebeginnend
Einschaltwischend
Ausschaltwischer mit Hilfsspannung
Impulsformer mit Hilfsspannung
Ansprechverzögerung, additiv mit Hilfsspannung und sofort schaltend
Ansprechverzögerung und sofort schaltend
Rückfallverzögerung mit Hilfsspannung und sofort schaltend
Mehr anzeigen
- Betriebsspannung
240 V/AC
- Betriebsspannung min.
24 V/AC
- Betriebsspannung max.
240 V/AC
- Betriebsspannungsbereich
24 - 240 V/AC
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgSnO2
- Max. Schaltleistung
6 VA
- Zeitbereich (min.)
0.05 s
- Zeitbereich (max.)
100 h
- Zeitbereich(e)
1 s
3 s
10 s
30 s
1 min
100 s (value.1402885)
3 min
10 min
30 min
1 h
Mehr anzeigen
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
IP20
- Elektrische Lebensdauer
100000
- Mechanische Lebensdauer
10000000
- Breite
22.5 mm
- Höhe
102 mm
- Tiefe
91 mm
- Abm.
(B x H x T) 22.5 x 102 x 91 mm
- Inhalt
1 St.
- RoHS-konform
Ja
22.5
102 mm
91 mm
0
0
0
0
0
2
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 502526 Siemens Zeitrelais G/170822 (3RP1505-1BW30)
Beschreibung
Frequenz: 50 Hz
Hersteller: Siemens
Schaltbereich: 0,05 s-100 h
Spannung: AC/DC 24... 240 V
Artikelnummer: 3RP1505-1BW30
Hersteller: Siemens
Schaltbereich: 0,05 s-100 h
Spannung: AC/DC 24... 240 V
Artikelnummer: 3RP1505-1BW30
Ausführung
- Ausführung 16 Funktionen: Ansprechverzögert / Rückfallverzög.mit Hilfsspg. / Ansprech- und rückfallverzög. mit Hilfsspg. / Blinkend, Beginn mit Pause / Einschaltwischend / Ausschaltwischend mit Hilfsspg. / Impulsformend mit Hilfsspg. / Additiv ansprechverzög. mit Hilfsspg. u. sofort schaltend / Ansprechverzögert u. sofort schaltend / Rückfallverzög. mit Hilfsspg. u. sofort schaltend / Ansprech- und rückfallverzög. mit Hilfsspg. u. sofort schaltend / Blinkend, Beginn mit Pause u. sofort schaltend / Einschaltwischend u. sofort schaltend / Ausschaltwischend mit Hilfsspg. u. sofort schaltend / Impulsformend mit Hilfsspg. und sofort schaltend / Stern-Dreieck-Funktion. Umschaltbare Zeitbereiche bei Ausführung 15 Zeitbereiche: 0,05 s - 1 s / 0,15 s - 3 s / 0,5 s - 10 s / 1,5 s - 30 s / 0,05 min - 1 min / 5 s - 100 s / 0,15 min - 3 min / 0,5 min - 10 min / 1,5 min - 30 min / 0,05 h - 1 h / 5 min - 100 min / 0,15 h - 3 h / 0,5 h - 10 h / 1,5 h - 30 h / 5 h - 100 h.
