Siemens LZS:RT4D4L24 Steckrelais 2 Wechsler Piece 5 St. kaufen

Ein elektromechanisches Relais mit schwarzem Gehäuse und orangener Schaltkomponente, geeignet für industrielle Anwendungen.

Abbildung ähnlich

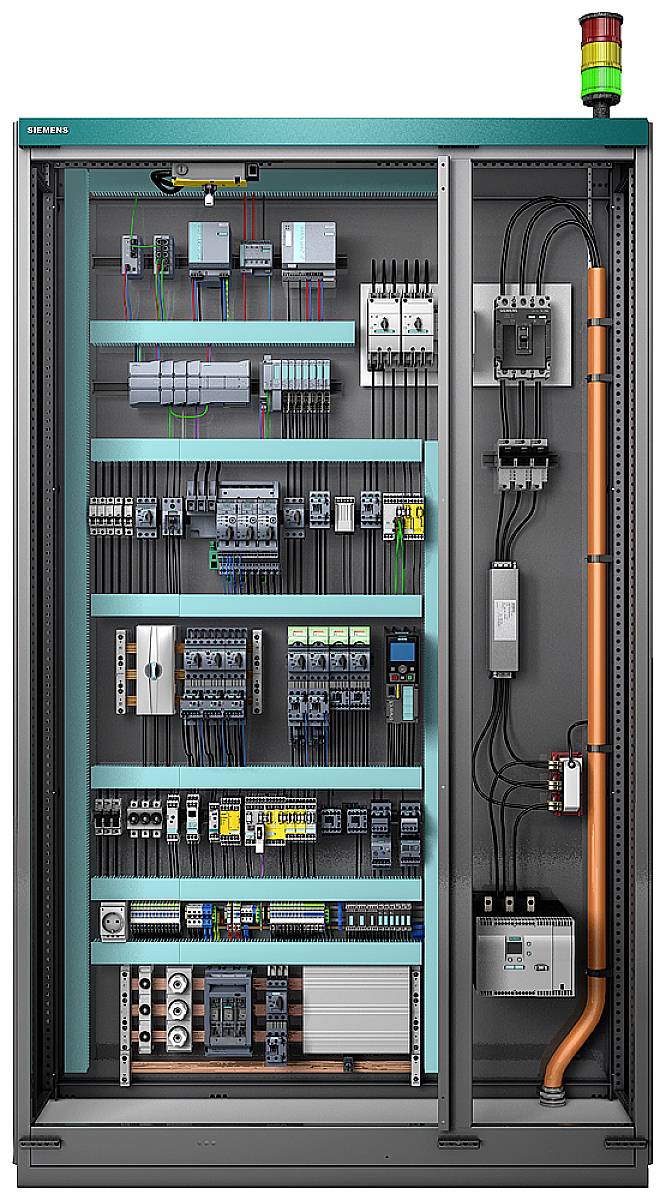

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Kabeln, darunter Sicherungen, Schalter und Steuerungen.

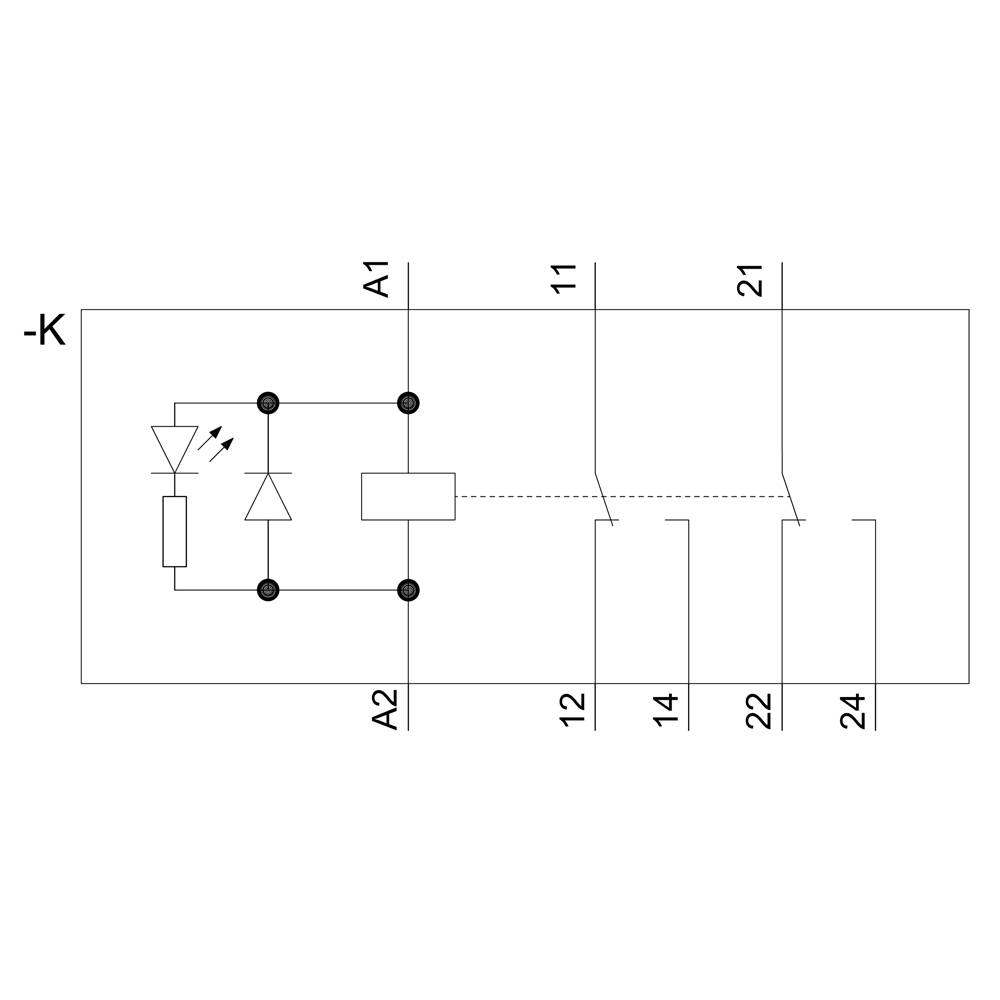

Schaltplan mit Relais: Spule, Diodenbrücke, LED und Kontakte 11-14, 21-24. Verbindungen für Steuerung und Schutzschaltungen dargestellt.

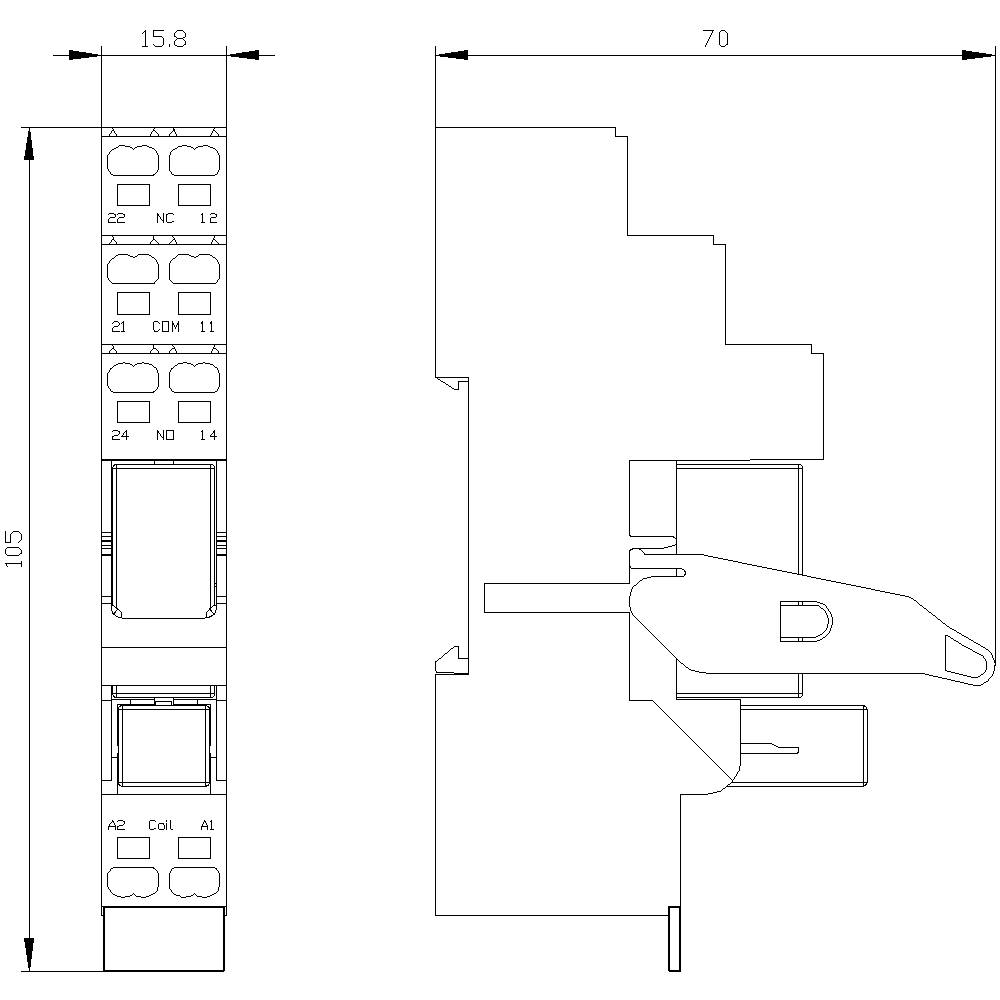

Technische Zeichnung eines elektrischen Relais mit Abmessungen: Breite 15,8 mm, Höhe 105 mm, Tiefe 70 mm. Seiten- und Vorderansicht.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Steckrelais

Kontaktart

2 Wechsler

Typ

LZS:RT4D4L24

Anschluss

Federzuganschluss

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (17,65 € / Stück)

88,23 €

zzgl. MwSt.

nur 14,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Verlustleistung: 1 W
thermischer Strom: 8 A
anschließbarer Leiterquerschnitt: 0.75 mm²-1.5 mm²
Befestigungsart: Schnappbefestigung
Abisolierlänge: 12 mm

Verpackungsart: Piece

Produkt-Art: Steckrelais

Typ: LZS:RT4D4L24

Anschluss: Federzuganschluss

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 3.0E7

Spulenleistung: 1 W

Besonderheiten: steckbar

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 98 mm

Breite: 15.5 mm

Höhe: 71 mm

Abm.: (B x H x T) 15.5 x 71 x 98 mm

Inhalt: 5 St.

Montageart: Steckbar

Betriebsspannung: 24 V/DC

Betriebsspannung max.: 24 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1740411 Siemens LZS:RT4D4L24 Steckrelais 2 Wechsler Piece 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740411 Siemens LZS:RT4D4L24 Steckrelais 2 Wechsler Piece 5 St.

Beschreibung

Steckrelais Komplettgerät 2 W, DC 24 V LED-Modul rot Sockel mit logischer Trennung Federzuganschluss (Push-In) Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
