Siemens LZS:RT4B4T30 Steckrelais 2 Wechsler 5 St. kaufen

'Siemens Relais mit orangefarbenem Einsatz, vier Anschlusspunkten oben, sichtbarem grünen und rotem Element unten.'

Abbildung ähnlich

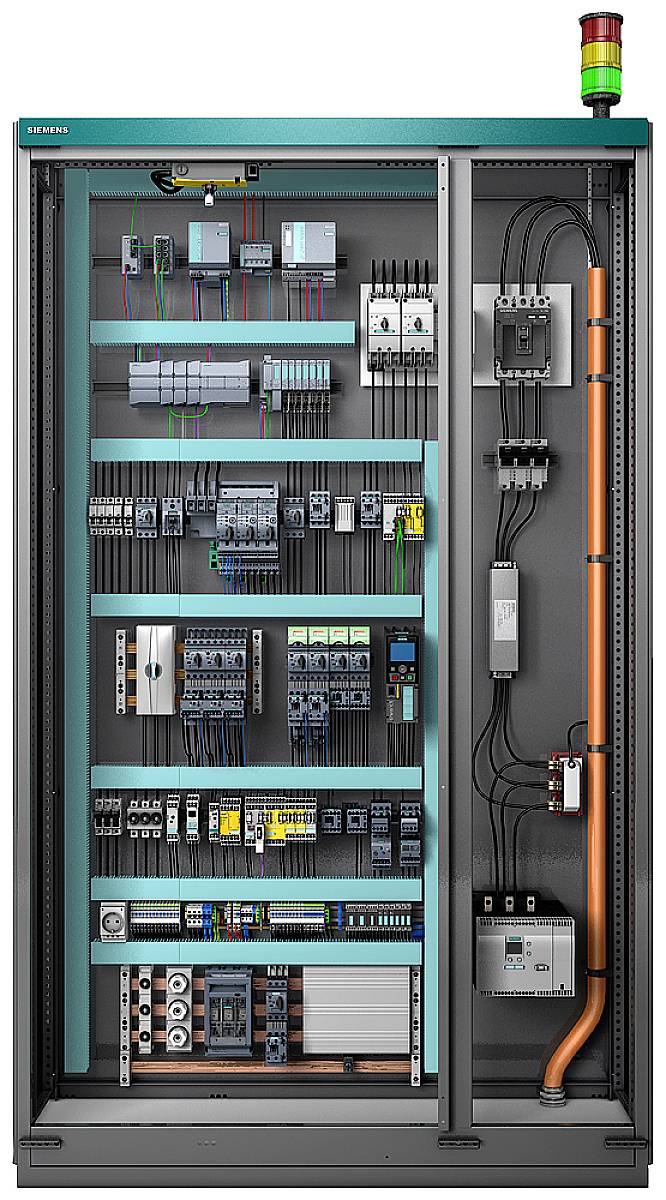

Ein Schaltschrank mit verschiedenen elektrischen Bauteilen und Leitungen, organisiert in mehreren Reihen und Spalten. Ein Ampelsystem oben rechts signalisiert den Betriebsstatus.

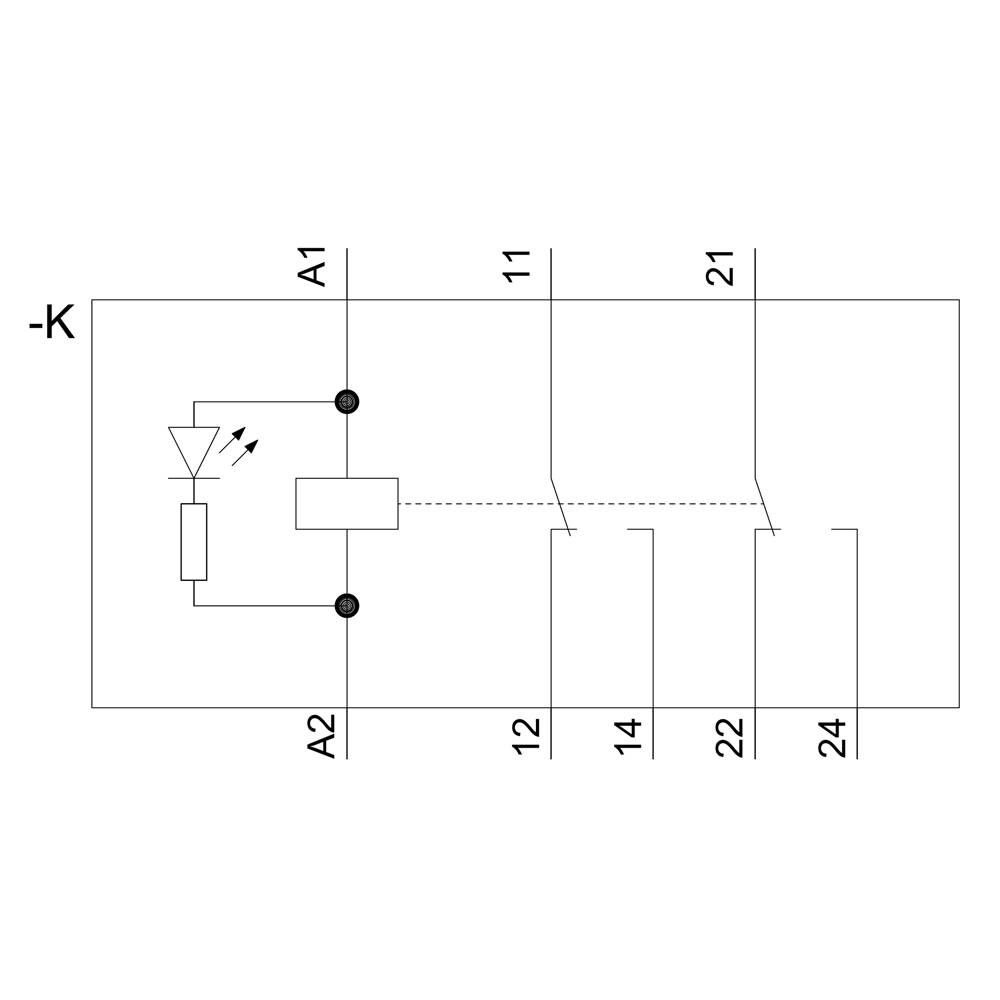

Schaltplan eines Relais: Zeigt Anschlüsse A1, A2, 11, 12, 14, 21, 22, 24. Eine LED und Widerstand sind parallel zu A1 und A2 geschaltet.

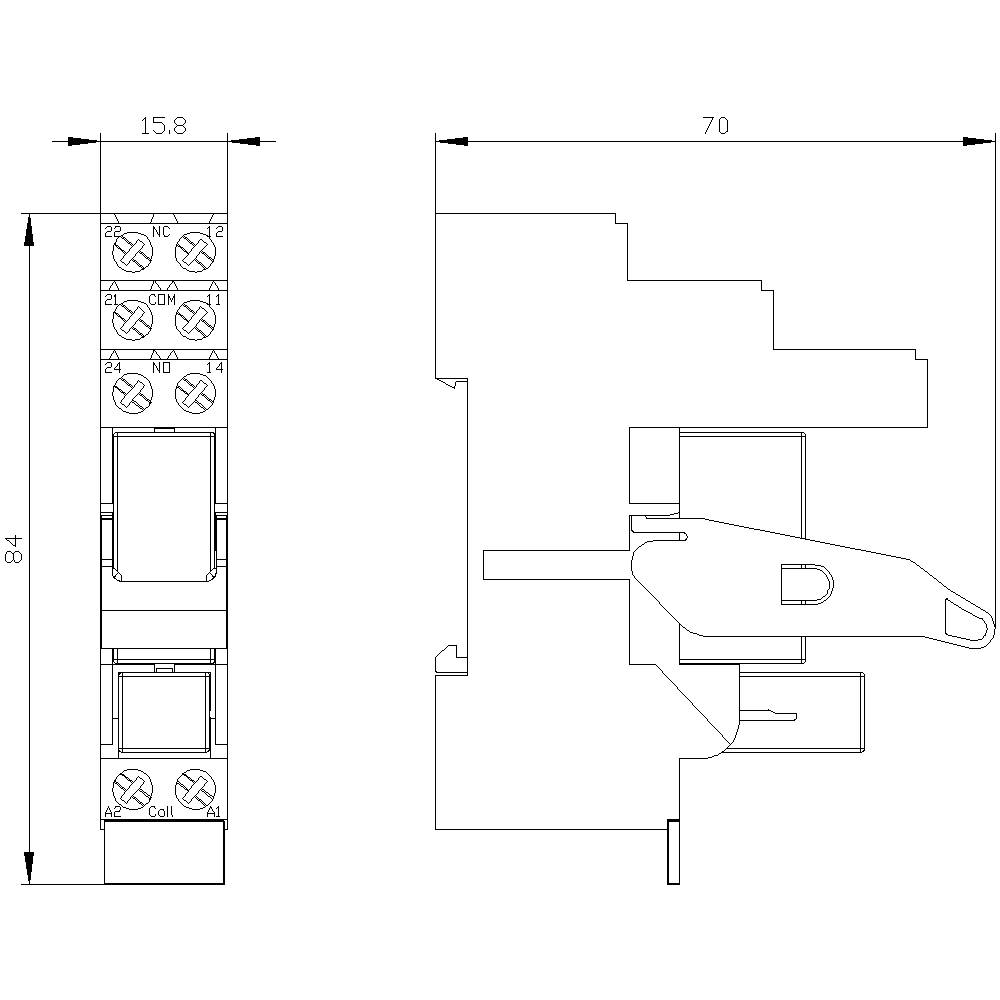

Technische Zeichnung eines elektrischen Relais mit detaillierten Abmessungen: Breite 15.8 mm, Höhe 84 mm, Länge 70 mm. Verdrahtungsdiagramm links.

1/4

Abbildung ähnlich

Produkt-Art

Steckrelais

Kontaktart

2 Wechsler

Typ

LZS:RT4B4T30

Anschluss

Schrauben

Ansprechspannung (max.)

230 V/AC

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (19,33 € / Stück)

130,24 €

-26 %

96,63 €

zzgl. MwSt.

nur 14,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Verlustleistung: 1 W
thermischer Strom: 8 A
anschließbarer Leiterquerschnitt: 1 mm²-2.5 mm²
Befestigungsart: Schnappbefestigung
Abisolierlänge: 8 mm
Steuerspeisespannungsfrequenz: 50/60 Hz

Produkt-Art: Steckrelais

Typ: LZS:RT4B4T30

Anschluss: Schrauben

Ansprechspannung (max.): 230 V/AC

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 80000

Mechanische Lebensdauer: 5000000

Besonderheiten: steckbar

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 77 mm

Breite: 15.5 mm

Höhe: 71 mm

Abm.: (B x H x T) 15.5 x 71 x 77 mm

Inhalt: 5 St.

Montageart: Steckbar

Betriebsspannung: 230 V/AC

Betriebsspannung max.: 230 V/AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1740410 Siemens LZS:RT4B4T30 Steckrelais 2 Wechsler 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740410 Siemens LZS:RT4B4T30 Steckrelais 2 Wechsler 5 St.

Beschreibung

Steckrelais Komplettgerät 2 W, AC 230 V LED-Modul rot Sockel mit logischer Trennung Schraubanschluss Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
