Siemens LZS:PT5A5R24 Steckrelais 4 Wechsler Piece 5 St. kaufen

Elektrischer Schütz mit schwarzer Frontplatte, grüner und roter Taste, und mehreren Anschlussklemmen. Used in Anlagesystemen.

Abbildung ähnlich

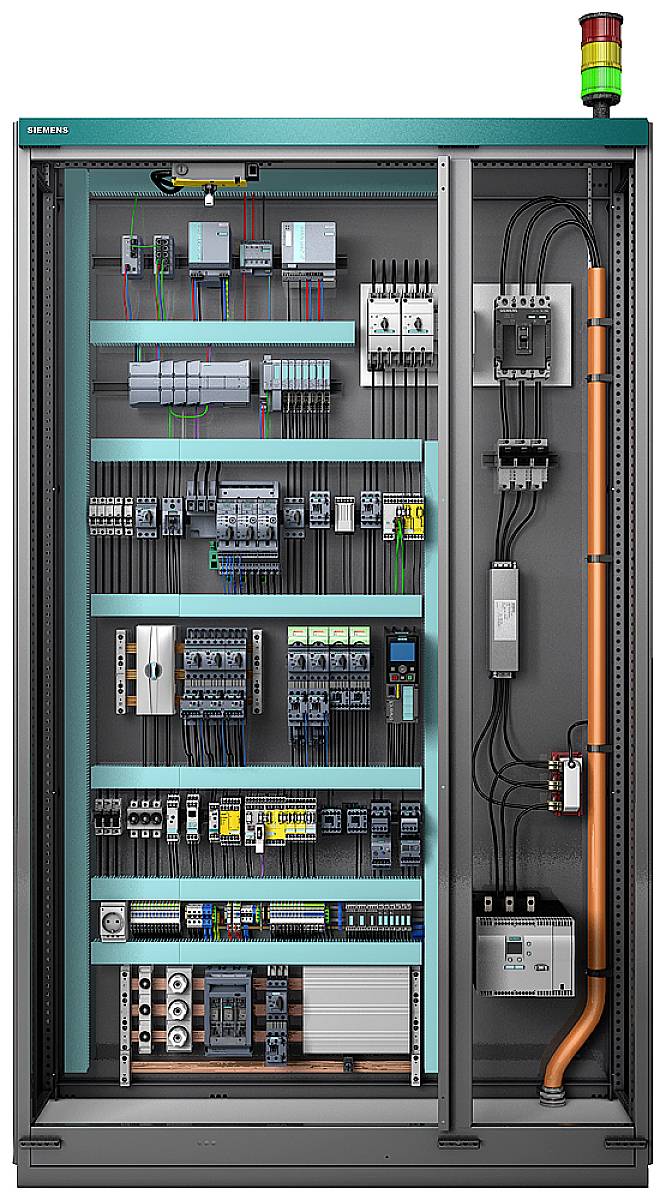

Ein Schaltschrank mit verschiedenen Steuergeräten, Kabeln und Stromkreisen. Oben ist ein dreifarbiger Signalleuchtkopf montiert.

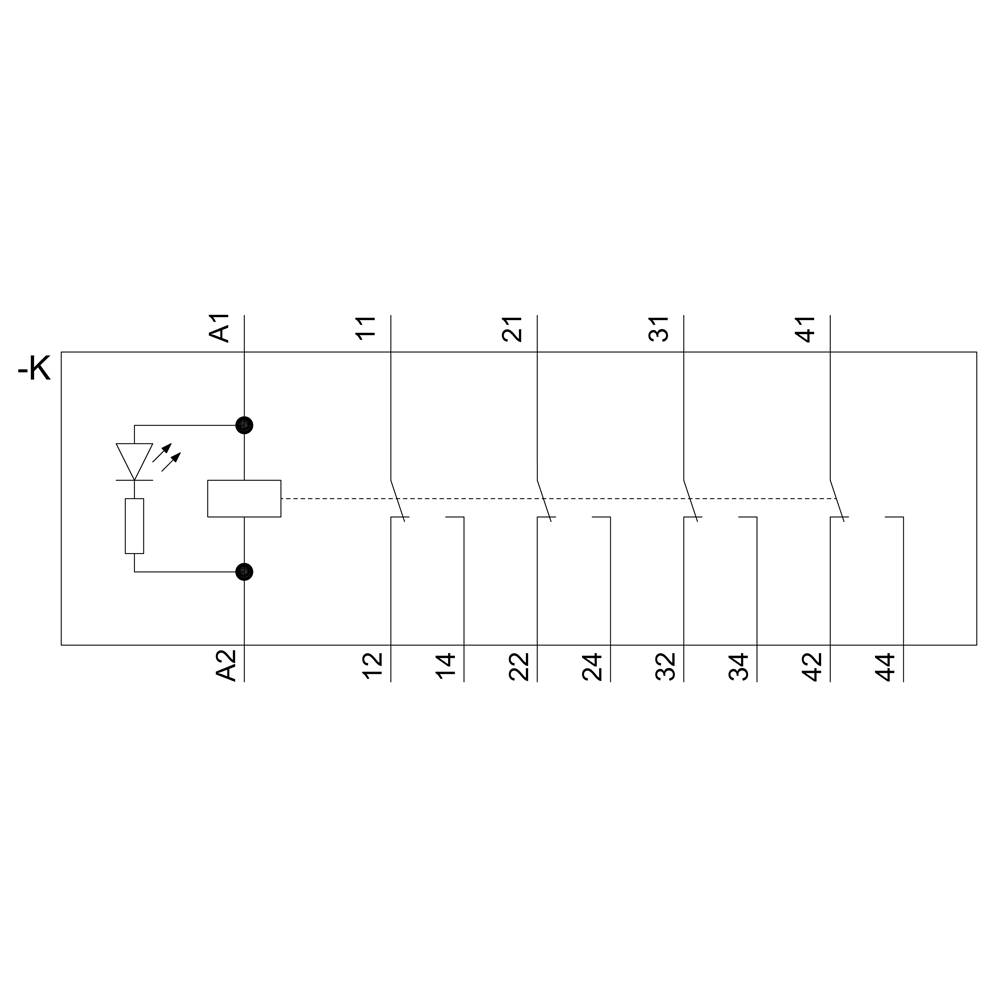

Schaltplan eines Relaismoduls mit LED-Anzeige. Anschlussklemmen von A1 bis 44. LED verbunden zwischen A1 und A2.

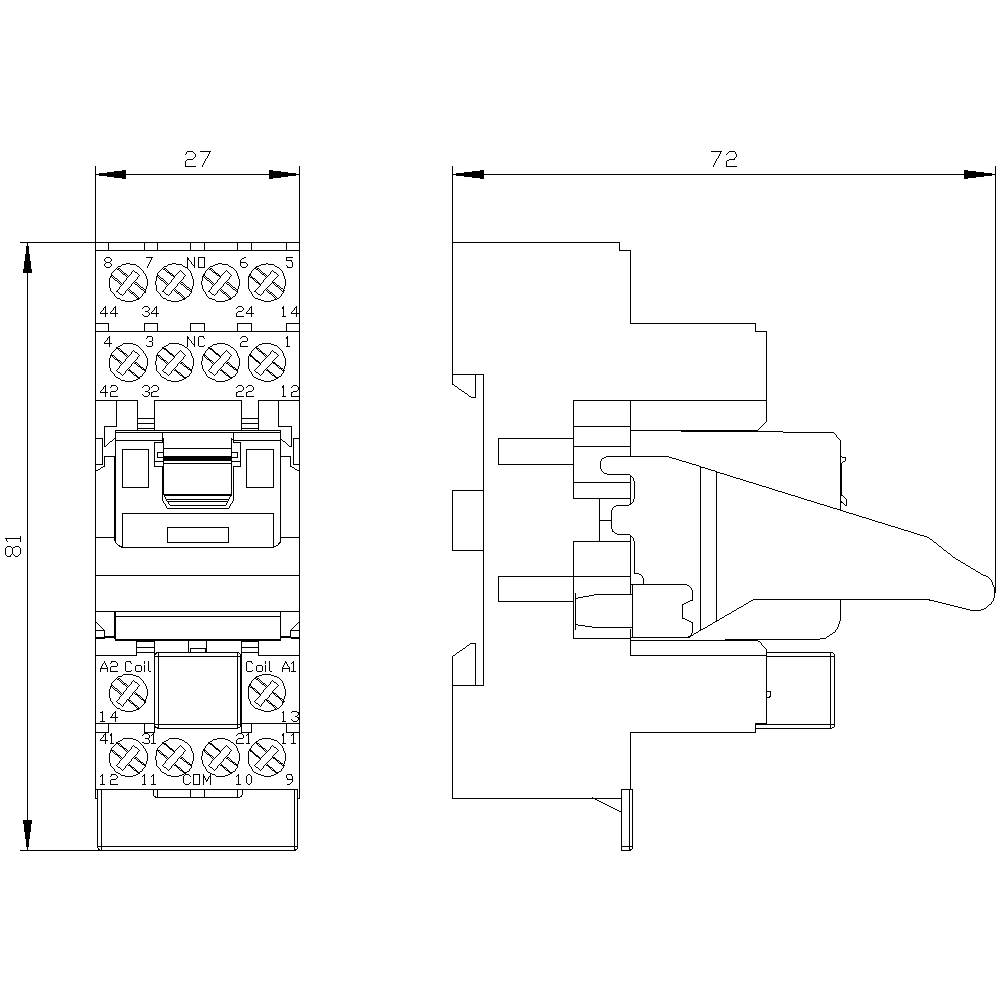

Technische Zeichnung eines elektrischen Schützes mit seitlicher und frontaler Ansicht. Abmessungen sind 27mm x 81mm x 72mm.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Steckrelais

Kontaktart

4 Wechsler

Typ

LZS:PT5A5R24

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (15,12 € / Stück)

105,03 €

-28 %

75,62 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Befestigungsart: Schnappbefestigung
Verlustleistung: 1 W
thermischer Strom: 6 A
anschließbarer Leiterquerschnitt: 1 mm²-2.5 mm²
Abisolierlänge: 8 mm
Steuerspeisespannungsfrequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Steckrelais

Typ: LZS:PT5A5R24

Anschluss: Schrauben

Ansprechspannung (max.): 24 V/AC

Kontaktart: 4 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 250000

Mechanische Lebensdauer: 2.0E7

Spulenleistung: 1 W

Besonderheiten: mit LED

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 74 mm

Breite: 28 mm

Höhe: 72 mm

Abm.: (B x H x T) 28 x 72 x 74 mm

Inhalt: 5 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1740363 Siemens LZS:PT5A5R24 Steckrelais 4 Wechsler Piece 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740363 Siemens LZS:PT5A5R24 Steckrelais 4 Wechsler Piece 5 St.

Beschreibung

Steckrelais Komplettgerät 4 W, AC 24 V LED-Modul rot Standard-Stecksockel Schraubanschluss 3,5 mm Pinning Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
