Siemens Halbleiterrelais 3RF21203AA04 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Halbleiterrelais
Steuerspannung (min.)
15 V/DC
Steuerspannung (max.)
24 V/DC
Schaltspannung (max.)
460 V/AC
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
48,73 €
3
3% = 1,58 €
47,15 €
5
4% = 2,11 €
46,62 €
10
5% = 2,64 €
46,09 €
25
6% = 2,90 €
45,83 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (48,73 € / Stück)
48,73 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Halbleiterrelais 3RF2, 1-phasig, B=22,5mm, 20A 48-460V/24V DC
- 3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul
Technische Daten
- Befestigungsart: Schraubbefestigung
- Polzahl: 1
- Isolationsspannung: 600 V
- Verpackungsart
Piece
- Produkt-Art
Halbleiterrelais
- Typ
3RF2120-3AA04
- Schaltungsart
Nullspannungsschaltend
- Anschluss
Ringöse 3 mm
Ringöse 5 mm
- Steuerspannung (min.)
15 V/DC
- Steuerspannung (max.)
24 V/DC
- Steuerspannungs-Bereich
15 - 24 V/DC
- Steuerstrom (max.)
15 mA
- Stoß-Strom (max.)
200 A
- Schaltspannung (min.)
48 V/AC
- Schaltspannung (max.)
460 V/AC
- Last-Strom (max.)
20 A
- Ausgangsspannung (min.)
48 V/DC
- Ausgangsspannung (max.)
460 V/AC
- Ausgangsstrom (max.)
20 A
- Kontaktart
1 Schließer
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
IP00

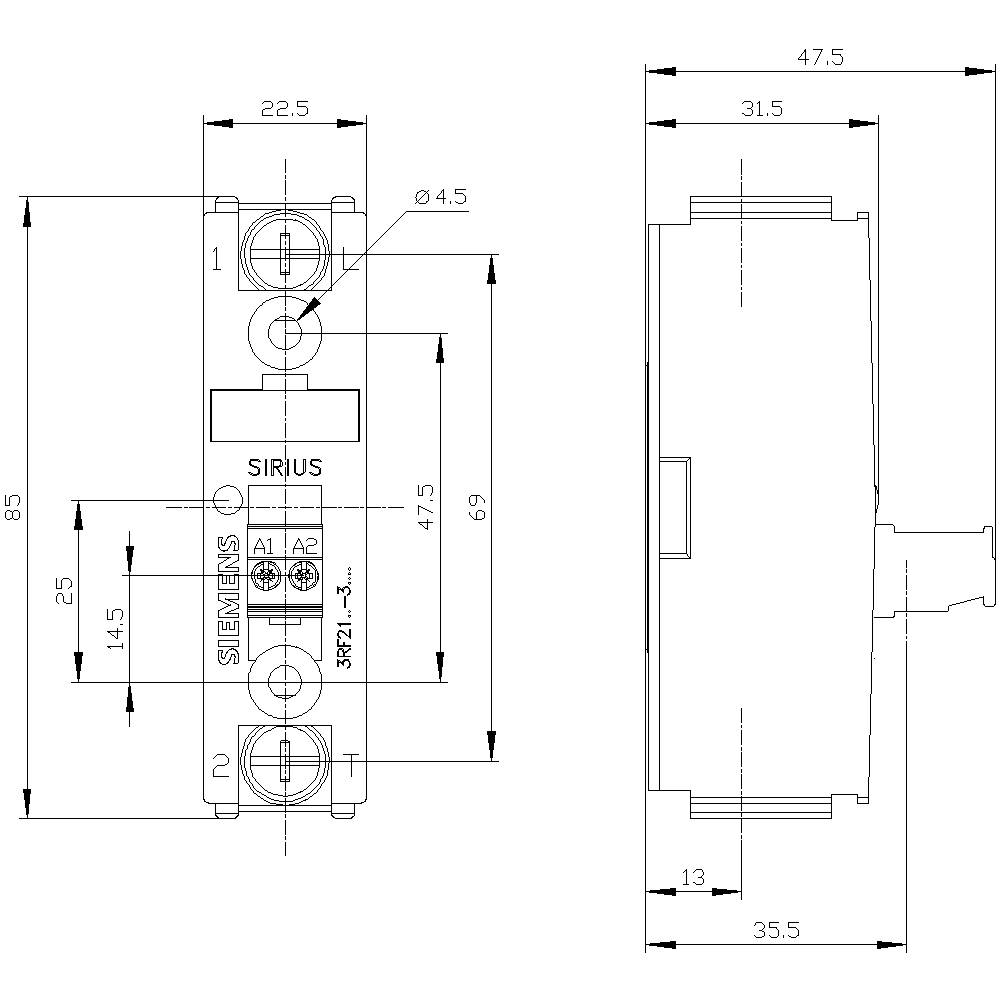

- Breite
22.5 mm
- Höhe
85 mm
- Tiefe
48 mm
- Gewicht
74 g
- RoHS-konform
Ja
- Inhalt
1 St.
- Nennsteuerspannung
24 V/DC
1
TRUE
20 A
DC
20 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1430782 Siemens Halbleiterrelais 3RF21203AA04 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1430782 Siemens Halbleiterrelais 3RF21203AA04 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.
Beschreibung
Halbleiterrelais, 1-phasig 3RF2 Baubreite 22,5 mm, 20 A 48-460 V / DC 24 V Ringkabelanschluss Halbleiterrelais SIRIUS 3RF21 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 22,5mm, 20A 3RF2120-3AA04, Verpackungseinheit: 1 Stk., EAN: 4011209574229
