Siemens Halbleiterrelais 3RF20301AA42 30 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St. kaufen

Ein zweipoliger Siemen-Leitungsschutzschalter, ausgelegt für 20 Ampere Stromstärke. Geeignet zur Vermeidung von Überlastungen.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit diversen elektrischen Schaltgeräten und verkabelten Komponenten passend für industrielle Steuerungen.

Schaltplan zeigt zwei antiparallele Dioden, verbunden zwischen den Anschlüssen 1L, 2T, A1+ und A2-.

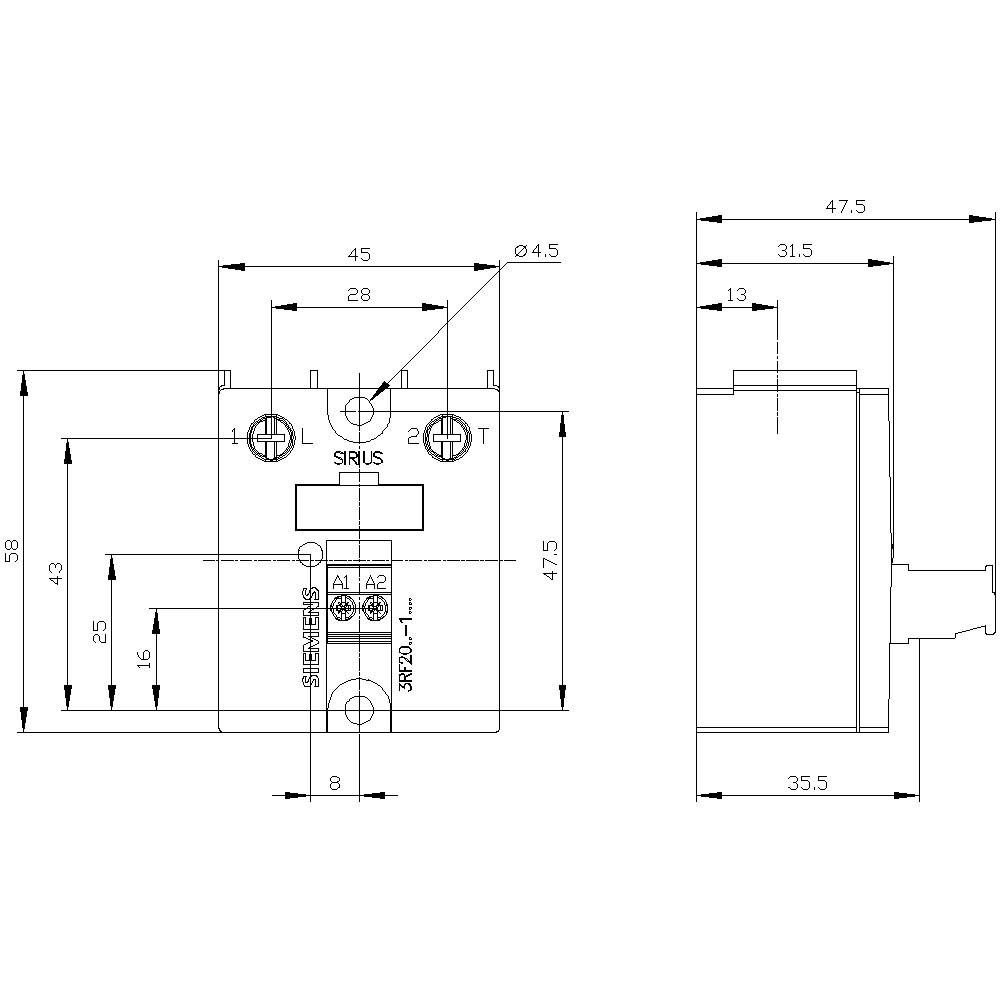

Technische Zeichnung eines elektrischen Bauteils mit Maßen, Schraubenposition und Anschlusspunkten. Seiten- und Draufsicht sind dargestellt.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

4 V/DC

Steuerspannung (max.)

30 V/DC

Schaltspannung (max.)

230 V/AC

Last-Strom (max.)

30 A

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

29,05 €

zzgl. MwSt.

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

4,95 € Versand

Versand

39,49 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Halbleiterrelais 3RF2, 1-phasig, B=45mm, 30A 24-230V/4-30V DC

Baubreite 45 mm

Technische Daten

Befestigungsart: Schraubbefestigung
Polzahl: 1
Isolationsspannung: 600 V

Produkt-Art: Halbleiterrelais

Typ: 3RF2030-1AA42

Schaltungsart: Nullspannungsschaltend

Anschluss: Schraubklemme

Steuerspannung (min.): 4 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 4 - 30 V/DC

Steuerstrom (max.): 15 mA

Stoß-Strom (max.): 300 A

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 230 V/AC

Last-Strom (max.): 30 A

Kontaktart: 1 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Breite: 45 mm

Höhe: 58 mm

Tiefe: 48 mm

Gewicht: 89 g

RoHS-konform: Ja

Inhalt: 1 St.

: 1

: TRUE

: 4-30 V

: 30 A

: DC

: 30 A

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Schaltungsart

Steuerspannung (max.)

Last-Strom (max.)

Steuerspannung (min.)

Schaltspannung (max.)

Siemens Halbleiterrelais 3RF20301AA42 30 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430778

Dieser Artikel

Nullspannungsschaltend

30 V/DC

30 A

4 V/DC

230 V/AC

Siemens Halbleiterrelais 3RF20201AA22 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430763

Nullspannungsschaltend

230 V/AC

20 A

110 V/AC

230 V/AC

Siemens Halbleiterrelais 3RF20201AA42 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430764

Nullspannungsschaltend

30 V/DC

20 A

4 V/DC

230 V/AC

Siemens Halbleiterrelais 3RF20201AA04 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430771

Nullspannungsschaltend

24 V/DC

20 A

15 V/DC

460 V/AC

Siemens Halbleiterrelais 3RF20201AA45 20 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430772

Nullspannungsschaltend

30 V/DC

20 A

4 V/DC

600 V/AC

Siemens Halbleiterrelais 3RF20201AA02 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430773

Nullspannungsschaltend

24 V/DC

20 A

15 V/DC

230 V/AC

Siemens Halbleiterrelais 3RF20201AA24 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430774

Nullspannungsschaltend

230 V/AC

20 A

110 V/AC

460 V/AC

Siemens Halbleiterrelais 3RF20301AA26 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430777

Nullspannungsschaltend

230 V/AC

30 A

110 V/AC

600 V/AC

Siemens Halbleiterrelais 3RF20501AA24 50 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430779

Nullspannungsschaltend

230 V/AC

50 A

110 V/AC

460 V/AC

Siemens Halbleiterrelais 3RF20301BA04 30 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Bestell-Nr.:1430785

Sofortschaltend

24 V/DC

30 A

15 V/DC

460 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 1430778 Siemens Halbleiterrelais 3RF20301AA42 30 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430778 Siemens Halbleiterrelais 3RF20301AA42 30 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterrelais, 1-phasig 3RF2 Baubreite 45 mm, 30 A 24-230 V / DC 4-30 V Schraubanschluss Halbleiterrelais SIRIUS 3RF20 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 45mm, 30A 24-230V 3RF2030-1AA42, Verpackungseinheit: 1 Stk., EAN: 4011209642072

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
