Siemens 5SY61207 5SY6120-7 Leitungsschutzschalter 20 A kaufen

Ein grauer Siemens-Leitungsschutzschalter (MCB), vertikal ausgerichtet, mit Schaltern und Anschlussklemmen sichtbar, zur elektrischen Sicherung.

Abbildung ähnlich

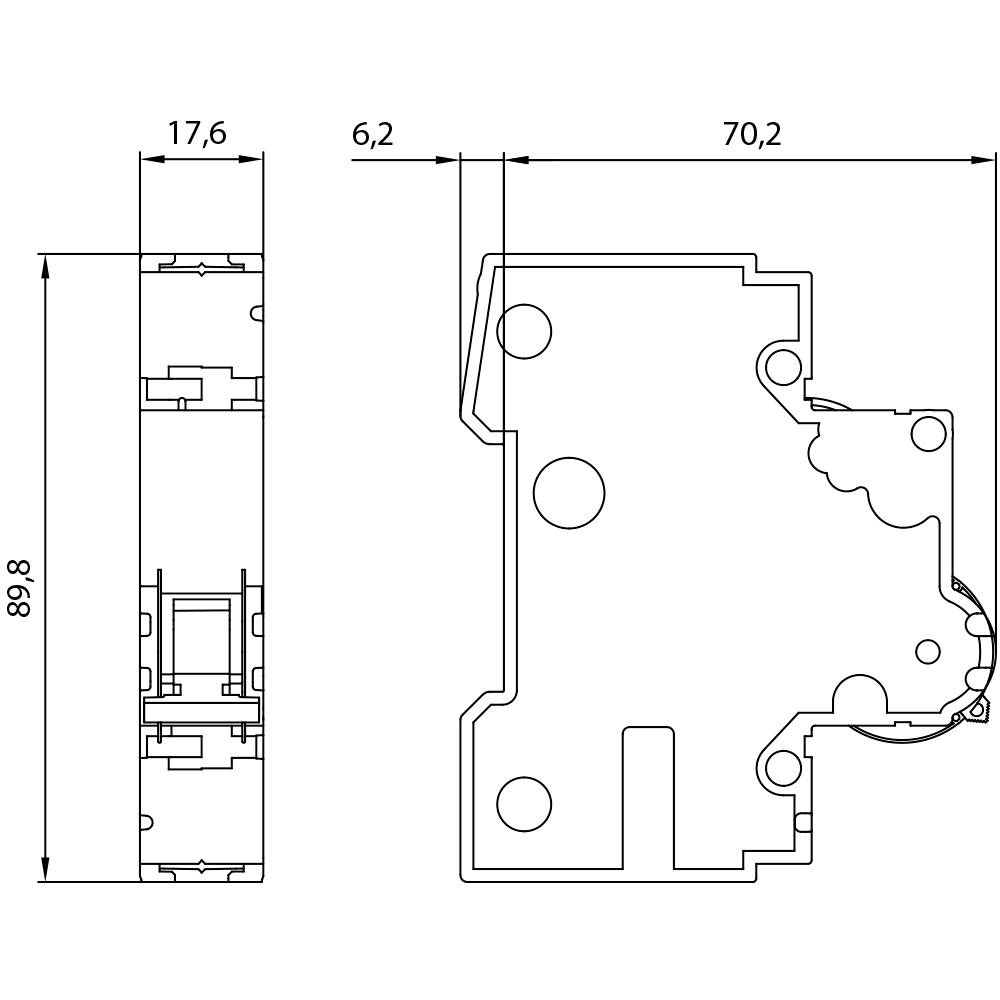

Technische Zeichnung eines rechteckigen Bauteils mit den Maßen 89,8 x 70,2 x 17,6 mm und Details zur Befestigung und Anschlüsse.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

20 A

Nennspannung (Details)

230/400 V/AC

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (16,80 € / Stück)

16,80 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leitungsschutzschalter, 230/400 V, Icn: 6 kA, 1P, Icu: 15 kA, C-Char, In: 20 A

Automat,Einbauautomat,Installationsautomat,LS-Automat,LS-Schalter,Leitungsschutzschalter,MCB,SENTRON,Sicherungsautomat,Verteilereinbaugerät

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 1
Anzahl der Testzyklen / für Umweltprüfung: 6
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2,5 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 3,5 Nm
Ausführung des Grundtyps: 5SY6
Befestigungsart: Schnellbefestigungssystem
Eignung zum Einsatz: Maschinenbau / Industrie
Einbaulage: beliebig
Einbautiefe: 70 mm
Isolationsspannung / bei AC: 440 V
Isolationsspannung / bei Einphasen-Betrieb / bei AC: 440 V
Isolationsspannung / bei Mehrphasen-Betrieb / bei AC: 440 V
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P
Position / des Netzanschlusskabels: beliebig
Produktausstattung / Berührungsschutz: ja
Produktbestandteil / Kombiklemme oben: ja
Produktbestandteil / Kombiklemme unten: ja
Produkteigenschaft / Eigenschaften für Hauptschalter nach EN 60204-1: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
Schaltvermögen (Icu+): 15 kA
Schaltvermögen Strom / gemäß EN 60898: 6 kA
Schaltvermögen Strom / gemäß IEC 60947-2: 15 kA
Schaltvermögen Strom / bei DC / gemäß IEC 60947-2: 15 kA
Schutzart IP: IP20, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: +55 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 1,7 W
Verlustleistung / maximal: 1,7 W
Verschmutzungsgrad: 3
Versorgungsspannungsfrequenz: 50 Hz
Versorgungsspannungsfrequenz / Anmerkung: 50/60 Hz
Überspannungskategorie: III
Betriebsspannung / minimal: 24 V
AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / minimal: 18
AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / maximal: 4
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 35 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 25 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 35 mm²

Nennspannung (Details): 230/400 V/AC

Produkt-Art: Leitungsschutzschalter

Polzahl: 1

Betriebs-Klasse: 3

Auslöse-Charakteristik: C

RoHS-konform: Ja

Nennstrom - gerundet: 20 A

Nennstrom: 20 A

Abm.: (B x H x T) 18 x 90 x 76 mm

Inhalt: 1 St.

Ausschaltvermögen: 5 kA

Betriebsspannung (Details): 440 V/AC

Breite: 18 mm

Höhe: 90 mm

Tiefe: 76 mm

Gewicht: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2757678 Siemens 5SY61207 5SY6120-7 Leitungsschutzschalter 20 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2757678 Siemens 5SY61207 5SY6120-7 Leitungsschutzschalter 20 A

Beschreibung

Leitungsschutzschalter 230/400V 6kA, 1-polig, C, 20A, T=70mm Der Leitungsschutzschalter ist der Sicherungsautomat für Kurzschlussschutz. Die Leitungsschutzschalter von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für die Elektroinstallation bieten effektiven Personen- und Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Komfortable Montage- und Anschlusstechnik, einheitliche Zusatzkomponenten und ein durchgängiges Design - das sind die Kennzeichen der Gerätefamilie. Ob für Infrastruktur oder für industrielle Anforderungen, Siemens bietet Leitungsschutzschalter für alle Anwendungen und jedes Einsatzgebiet. Die Siemens Leitungsschutzschalter zeichnen sich vor allem aus durch: 1. Effektiven Personen-, Investitions- und Anlagenschutz vor Überlast und Kurzschluss. 2. Einheitliches Zubehör in breiter Vielfalt einfach zu montieren und jederzeit austauschbar. 3. Zuverlässige Sicherheit bei der Installation dank standardmäßig enthaltenem Umgreif- und Berührungsschutz. 4. Werkzeugloses Lösen von der Hutschiene bzw. aus dem Sammelschienenverbund durch komfortable Schieber-Hand-Betätigung. 5. Klar ersichtliche Schaltstellungsanzeige. 6. Datamatrix-Code vorne am Gerät bietet schnell und einfach alle Infos rund um den Leitungsschutzschalter. 7. Normgerechter Schutz mit weltweiten Zulassungen. Siemens bietet für die sichere, effiziente elektrische Infrastruktur in Gebäuden und Industrie ein durchgängiges Portfolio an Schutz-, Schalt-, Mess- und Überwachungsgeräten, Verteilersysteme sowie Schaltern und Steckdosen.
