Siemens 5SV13166LK16 FI-Schutzschalter/Leitungsschutzschalter kaufen

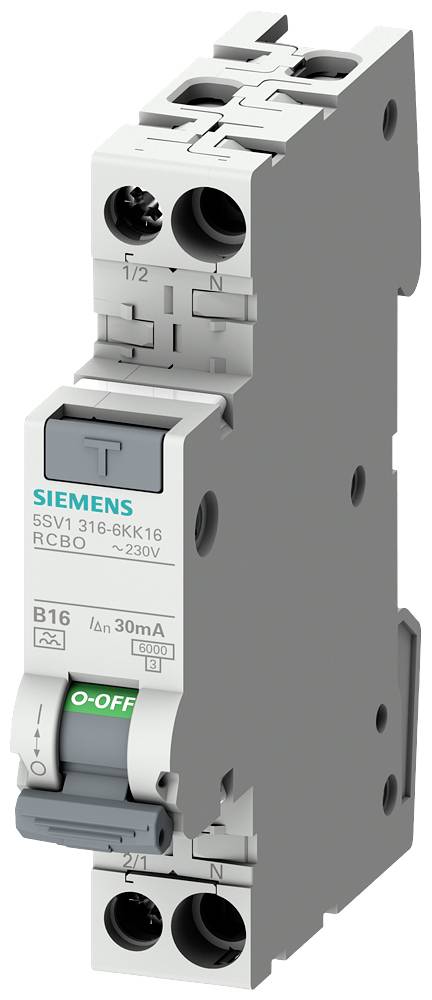

Ein grauer Siemens Leitungsschutzschalter mit grünem Schalter, für den Schutz vor Überstrom und Kurzschluss in elektrischen Installationen.

Abbildung ähnlich

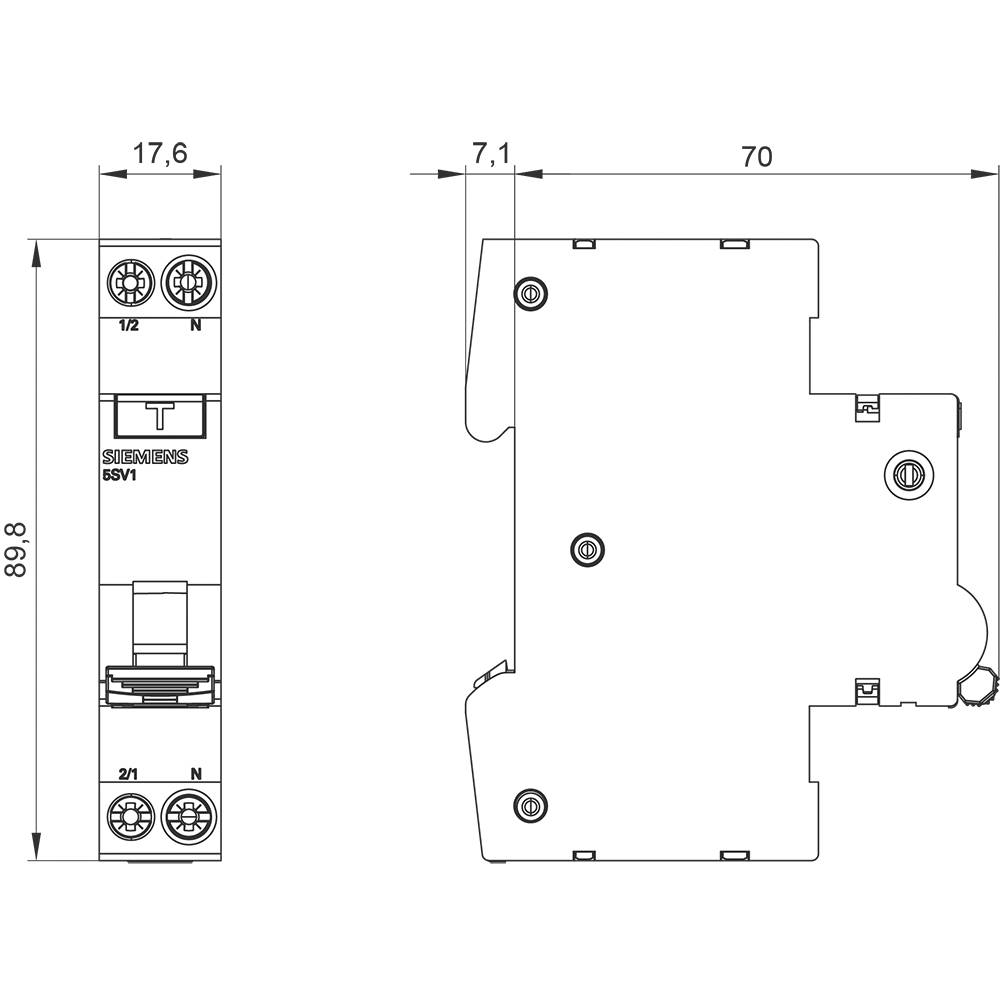

Schaltplan eines elektronischen Bauteils mit seitlichen Maßen: Breite 17,6 mm, Höhe 89,8 mm, und Innendetails zur Montage.

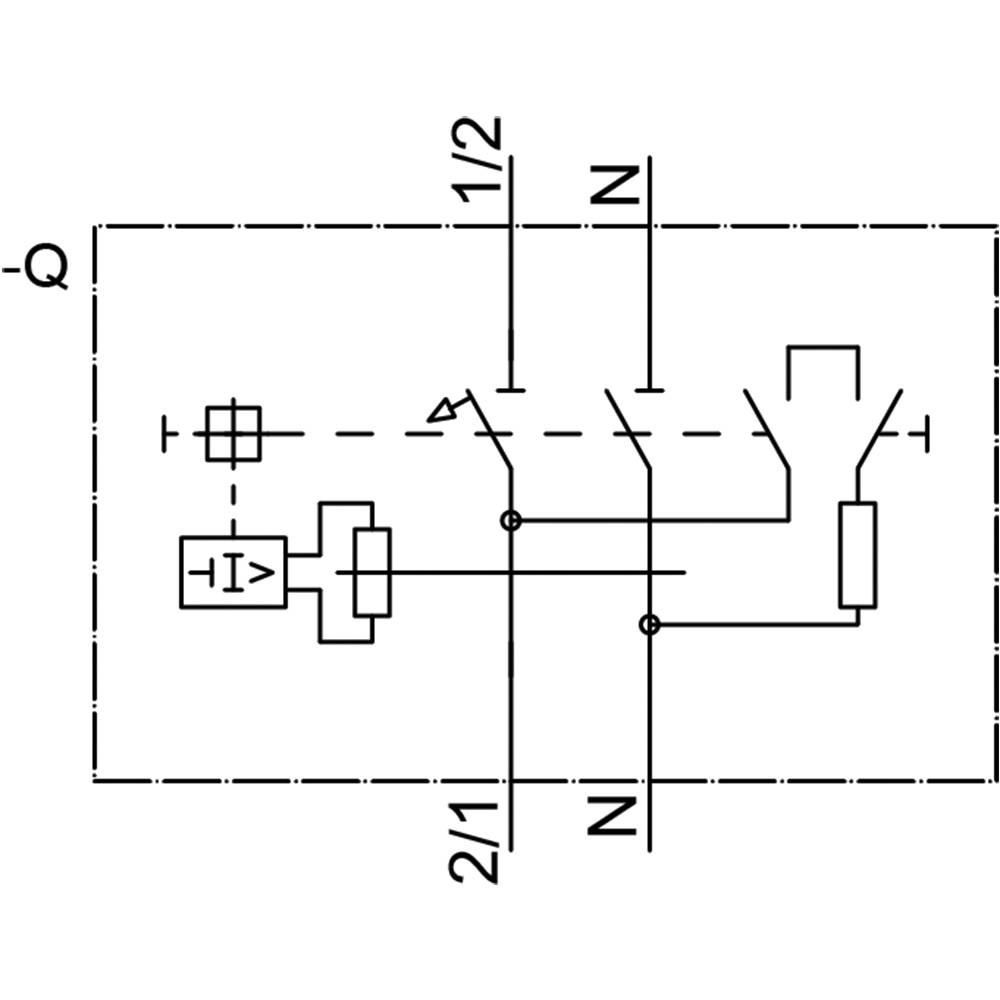

Schaltplan zeigt elektrische Verbindungen mit Schaltern und Klemmen. Beschriftung '1/2' und '2/1' vorhanden. Hauptkomponenten verbunden.

1/3

Abbildung ähnlich

Produkt-Art

FI-Schutzschalter/Leitungsschutzschalter

RoHS-konform

Abm.

(B x H x T) 93.0000 x 83.0000 x 21.0000 mm

Inhalt

1 St.

Breite

93.0000 mm

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

82,68 €

zzgl. MwSt.

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

4,95 € Versand

Versand

77,30 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

FI/LS kompakt 1P+N 6kA Typ A(G) 30mA B16

2, 1, 230 V, 253 V, 4 kV, 16 A, 0,03 A, A, 3, 6 kA, 15 kA, kurzzeitverzögert, 3 kA, AC, 50 Hz, B, Mitschaltender Neutralleiter: ja, Mit Verriegelungsvorrichtung: ja, -25..45 °C, 70 mm, Unterputzmontage: ja, Fehlauslöseschutz: ja, Schutzart (IP): IP20, 0,75..16 mm²

Technische Daten

Polzahl (gesamt): 2Anzahl der abgesicherten Pole: 1Bemessungsspannung: 230 VBemessungsisolationsspannung Ui: 253 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVBemessungsstrom: 16 ABemessungsfehlerstrom: 0,03 AFehlerstrom-Typ: AEnergiebegrenzungsklasse: 3Bemessungsabschaltvermögen nach EN 61009: 6 kABemessungsabschaltvermögen nach IEC 60947-2: 15 kABemessungsschaltvermögen Icn nach EN 61009-1: 6 kAAbschaltcharakteristik: kurzzeitverzögertStoßstromfestigkeit: 3 kASpannungsart: ACFrequenz: 50 HzAuslösecharakteristik: BMitschaltender Neutralleiter: jaMit Verriegelungsvorrichtung: jaÜberspannungskategorie: 2Verschmutzungsgrad: 2Umgebungstemperatur während des Betriebs: -25..45 °CBreite in Teilungseinheiten: 1Einbautiefe: 70 mmUnterputzmontage: jaFehlauslöseschutz: jaSchutzart (IP): IP20Anschließbarer Leiterquerschnitt eindrähtig: 0,75..16 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..16 mm²Verpackungseinheit: 1 StückMaße (cm): 93 × 21 × 83Bruttogewicht: 0,133 kg, Nettogewicht: 0,133 kgECLASS 7: Fehlerstrom-Schutzschalter (27142201)

Produkt-Art: FI-Schutzschalter/Leitungsschutzschalter

RoHS-konform: Ja

Abm.: (B x H x T) 93.0000 x 83.0000 x 21.0000 mm

Inhalt: 1 St.

Breite: 93.0000 mm

Höhe: 83.0000 mm

Tiefe: 21.0000 mm

: AC

: 70 mm

: 16 A

: 230 V

: B

: 253 V

: 0.03 A

: A

: 3 kA

: 3

: 2

: 2

: 1

: IP20

: 1

: TRUE

: 15 kA

: TRUE

: 2

: TRUE

: 4

: 6

: kurzzeitverzögert

: 6

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2878114 Siemens 5SV13166LK16 FI-Schutzschalter/Leitungsschutzschalter

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2878114 Siemens 5SV13166LK16 FI-Schutzschalter/Leitungsschutzschalter

Beschreibung

FI/LS kompakt 1TE 1P+N 6kA Typ A(G/K) 30mA B16 kurzzeitverzögert FI/LS-Schalter SENTRON 5SV1 für den kombinierten Schutz vor Überlast, Kurzschluss und Fehlerströmen in nur 1 TE
Unsere kompakten FI/LS-Schalter (RCBO) sind VDE-geprüft und zertifiziert nachDIN EN 61009-1, DIN EN 61009-2-1. Mit dem kompakten Stiftsammelschienensystem 5ST können Sie die Kompaktgeräte 1P+N in nur 1 TE ohne zusätzlichen Platzbedarf schnell und einfach verbinden. Über den Datamatrix-Code am Gerät erhalten Sie schnellen Zugang zu allen technischen Daten in der Siemens Industry Online Support App.
Die SENTRON Schutzschaltgeräte können mit dem durchgängigen Zubehör aus dem Systembaukasten um viele Funktionen erweitert werden.
Optimale Technik für Ihre Sicherheit - nur von Siemens.
