Siemens 5SU13566GV06 FI-Schutzschalter/Leitungsschutzschalter 6 A kaufen

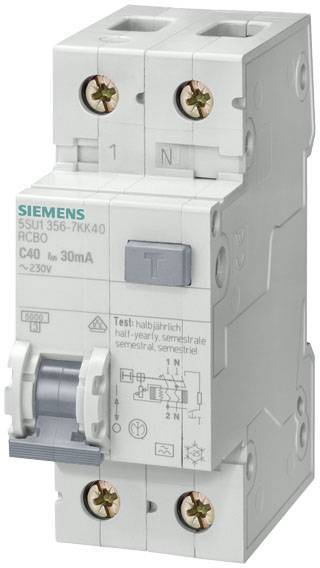

Ein dualer Leitungsschutzschalter von Siemens, Modell C40, für Schutz vor Kurzschluss und Überlast, mit Test-Taste.

Abbildung ähnlich

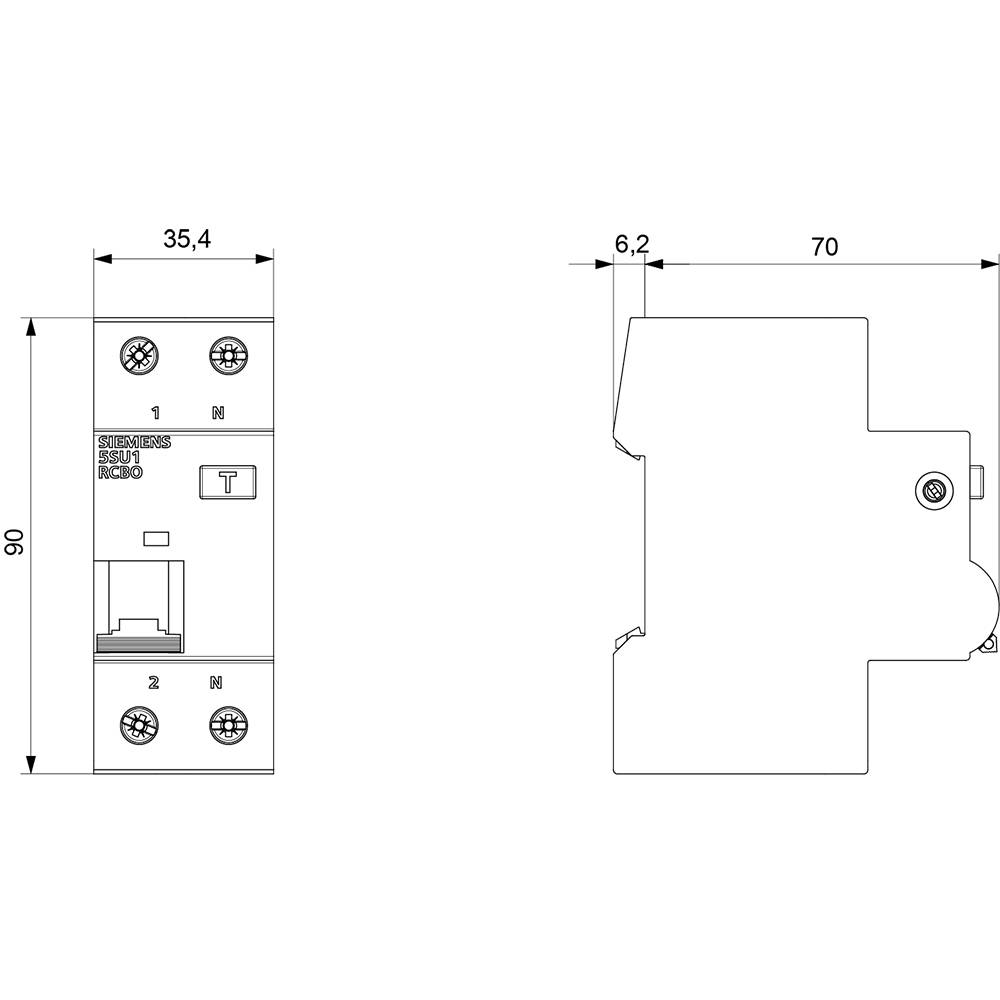

Technische Zeichnung eines elektrischen Schalters mit Abmessungen: Breite 35,4 mm, Tiefe 70 mm und Höhe 90 mm. Seiten- und Vorderansicht.

1/2

Abbildung ähnlich

Produkt-Art

FI-Schutzschalter/Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

6 A

Ausschaltvermögen

6 kA

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 36 St.)

Set(s)

Gesamt (66,64 € / Stück)

2.399,16 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 2
Anzahl der Testzyklen / für Umweltprüfung: 28
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2,5 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 3 Nm
Ausführung des Grundtyps: 5SU1
Einbaulage: beliebig
Einbautiefe: 70 mm
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P+N
Polzahl / mit Absicherung: 1
Position / des Netzanschlusskabels: wahlweise oben oder unten
Produktausstattung / Berührungsschutz: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produktfunktion / mitschaltender Neutralleiter: ja
Schaltvermögen (Icu+): 25 kA
Schaltvermögen Strom / gemäß EN 60898: 6 kA
Schaltvermögen Strom / gemäß IEC 60947-2: 25 kA
Schutzart IP: IP20, bei Verteilereinbau, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: +55 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 2,7 W
Verlustleistung / maximal: 5,4 W
Verschmutzungsgrad: 2
Versorgungsspannungsfrequenz: 50 Hz
Betriebsfrequenz / Anmerkung: 50 Hz
Überspannungskategorie: III
Abschaltcharakteristik: unverzögert
Auslösefehlerstrom: 30 mA
Eignung zur Integration / Unterputzinstallation: ja
Isolationsspannung: 264 V
Schutzfunktion / Fehlauslösung: ja
Versorgungsspannung / für Prüfeinrichtung / minimal: 195 V
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 35 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 25 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 35 mm²

Ausführung: unverzögert

Nennspannung (Details): 230/240 V/AC

Produkt-Art: FI-Schutzschalter/Leitungsschutzschalter

Polzahl: 2

Betriebs-Klasse: 3

Auslöse-Charakteristik: B

RoHS-konform: Ja

Abm.: (B x H x T) 36 x 90 x 77 mm

Inhalt: 36 St.

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Ausschaltvermögen: 6 kA

Breite: 36 mm

Höhe: 90 mm

Tiefe: 77 mm

: AC

: 70 mm

: 6 A

: 230 V

: B

: 264 V

: 0.03 A

: A

: 1 kA

: 3

: 2

: 2

: 2

: IP20

: 1

: TRUE

: 25 kA

: TRUE

: 2

: TRUE

: 4

: 6

: unverzögert

: 6

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2262674 Siemens 5SU13566GV06 FI-Schutzschalter/Leitungsschutzschalter 6 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2262674 Siemens 5SU13566GV06 FI-Schutzschalter/Leitungsschutzschalter 6 A

Beschreibung

5SU1 FI/LS Typ A 30mA B6 6kA 1+N 2TE, Grossverpackung 36 Stück FI/LS-Schalter SENTRON 5SU1 für den kombinierten Schutz vor Überlast, Kurzschluss und Fehlerströmen
Unsere FI/LS-Schalter (RCBO) sind VDE-geprüft und zertifiziert nachDIN EN 61009-1, DIN EN 61009-2-1. Mit ihren Doppelkammerklemmen ist der Anschluss auch von Leitern unterschiedlichen Querschnitts sehr einfach. Weitere Siemens SENTRON Schutzschaltgeräte können schnell und einfach mit den Stiftsammelschienen 5ST3 verbunden werden. Über den Datamatrix-Code am Gerät erhalten Sie schnellen Zugang zu allen technischen Daten in der Siemens Industry Online Support App.
Die SENTRON Schutzschaltgeräte können mit dem durchgängigen Zubehör aus dem Systembaukasten um viele Funktionen erweitert werden.
Optimale Technik für Ihre Sicherheit - nur von Siemens.
