Siemens 3TF6844-8CM7 Schütz 3 Schließer 1 St. kaufen

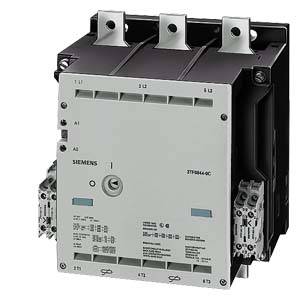

Ein dreipoliger, grauer Schaltschütz mit mehreren Anschlussklemmen, geeignet für industrielle Anwendungen zur Steuerung von elektrischen Lasten.

Abbildung ähnlich

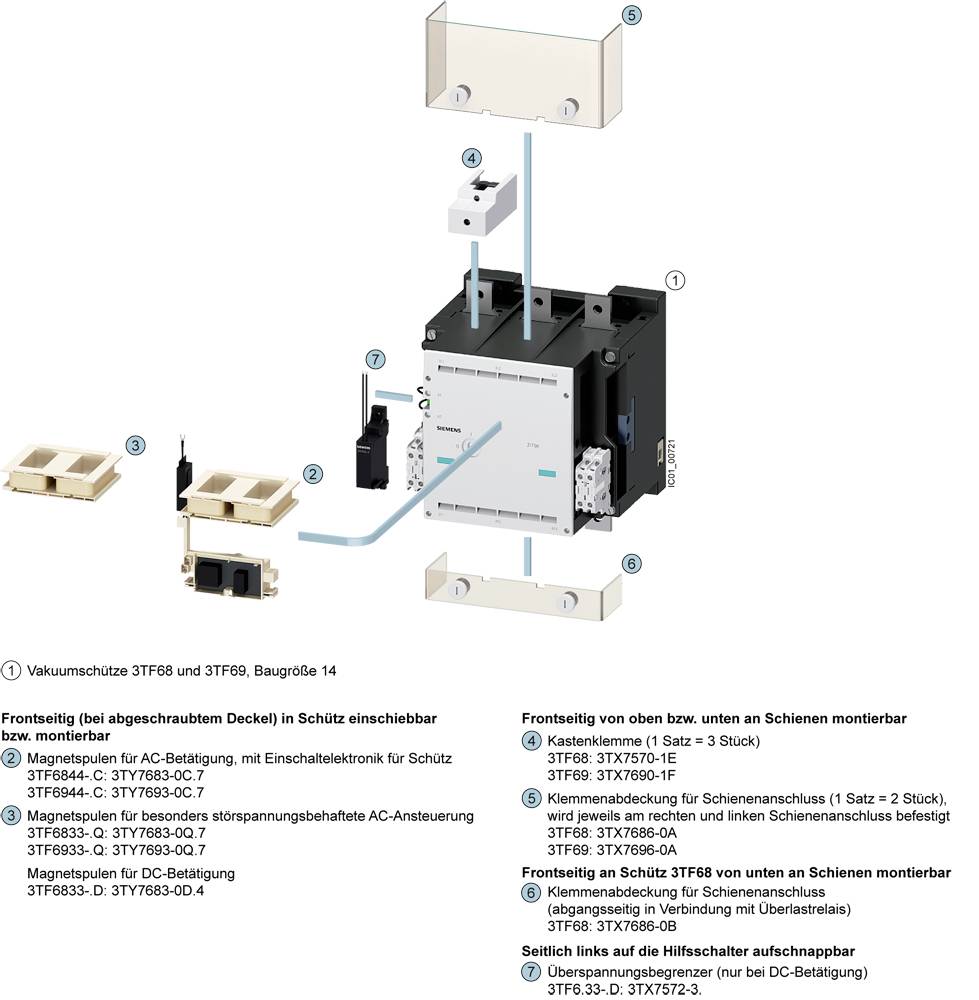

Ein Schaltplan zeigt ein Vakuumschütz mit nummerierten Komponenten. Beschriftungen erläutern die Funktion und Einbauhinweise der Teile.

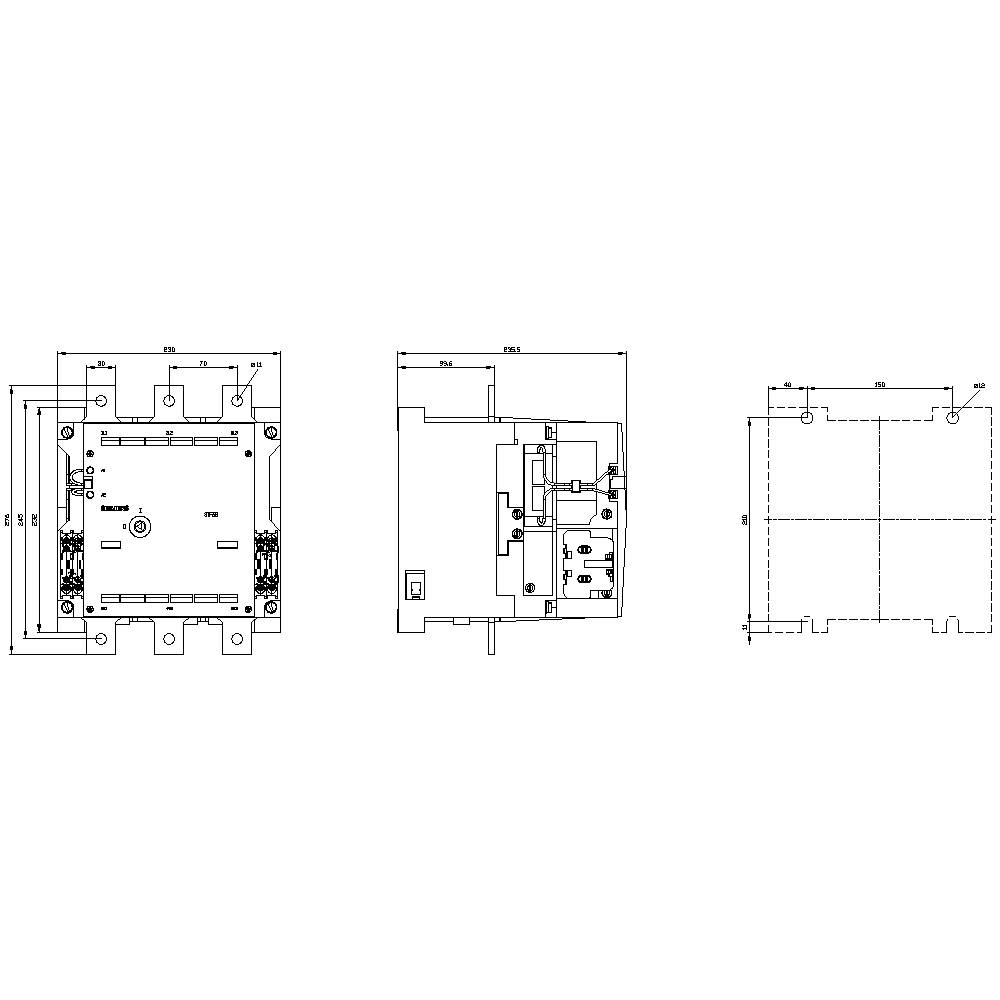

Technische Zeichnung eines elektrischen Schalters mit Front-, Seiten- und Draufsicht. Maße und Anschlussdetails sind angegeben.

1/3

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Anschluss

Schrauben

Typ

3TF6844-8CM7

Kontaktart

3 Schließer

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (3.609,24 € / Stück)

3.898,32 €

-7 %

3.609,24 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz Bgr.14, 3pol., AC-3, 335kW, 400/380V (1000V) (4NO+4NC)

Anzahl der Hilfskontakte als Schließer: 4
Bemessungsbetriebsleistung bei AC-3, 400 V: 355 kW
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Höhe: 276 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 700 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz: V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 630 A
Bemessungssteuerspeisespannung Us bei AC 60 Hz: V
Anschlussart Hauptstromkreis: Schienenanschluss

Technische Daten

Spannungsart: AC
Baugröße: 14

Produkt-Art: Schütz

Typ: 3TF6844-8CM7

Polzahl: 3polig

Kontaktart: 3 Schließer

Montageart: Schraubbefestigung

Anschluss: Schrauben

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 230 mm

Höhe: 232 mm

Tiefe: 237 mm

Abm.: (B x H x T) 230 x 232 x 237 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 355 kW

: 3

: 0

: 4

: 4

: 630 A

: 700 A

: Schienenanschluss

: AC

: 610 A

: 389.8143375

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1752231 Siemens 3TF6844-8CM7 Schütz 3 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1752231 Siemens 3TF6844-8CM7 Schütz 3 Schließer 1 St.

Beschreibung

Vakuumschütz AC-3e/AC-3 630 A, 335 kW / 400 V, Ue 1000V, 3-polig, Uc: 200-240 V AC(50/60Hz) Antrieb: konventionell Hilfskontakte 4 S + 4 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz 3TF6 zum Schalten von Motoren.
Die Vakuumschütze 3TF6 überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in zwei Baugrößen, in AC- oder DC-Betätigung und in einem großen Leistungsbereich erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.
