Siemens 3TC5617-0LB4 Schütz 2 Schließer 1 St. kaufen

Industrielles elektrisches Schaltsystem mit zwei Kontaktoren, zwei grünen Widerständen und einem zusätzlichen Modul zur Erweiterung der Schaltung.

Abbildung ähnlich

Schaltplan eines Stromkreises mit Relais (R) und einem Schalter (E1); zeigt Verbindungen und markierte Kontakte A2, 1-4.

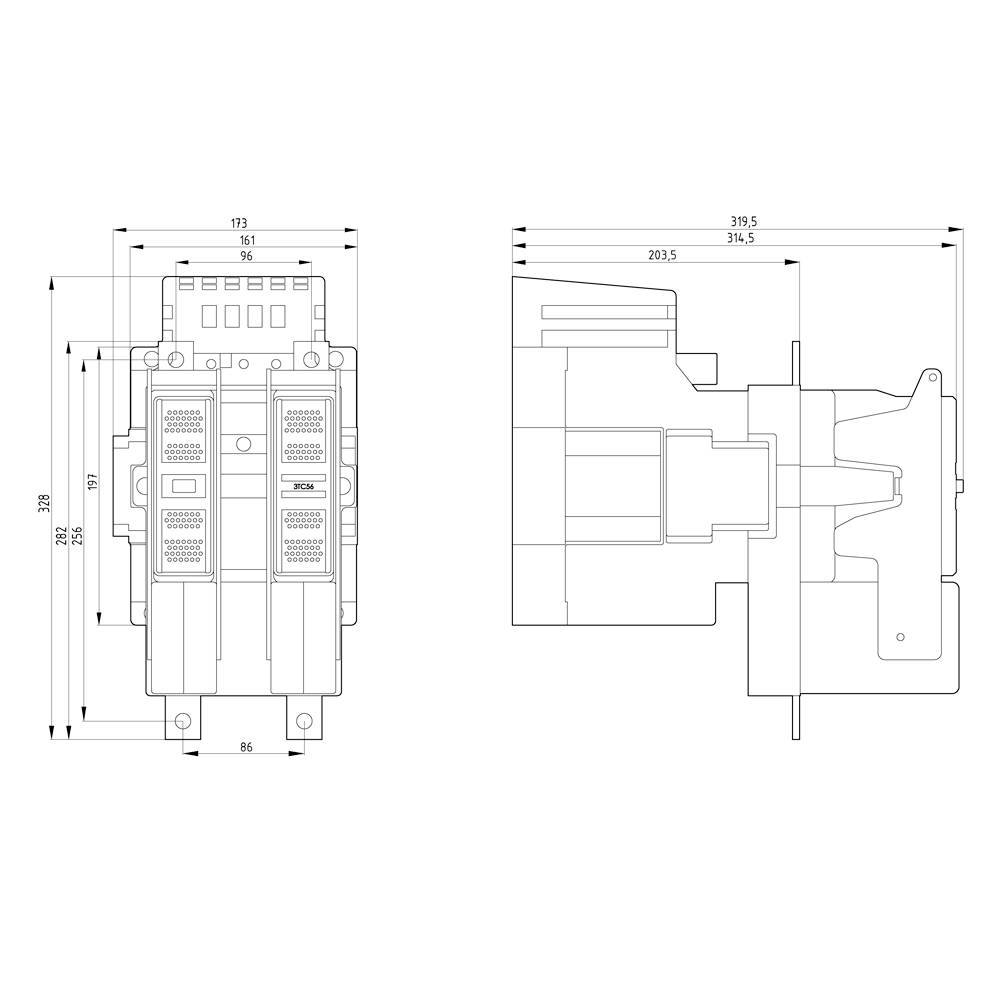

Technische Zeichnung eines Schützes mit Maßen in Millimetern. Vorder- und Seitenansicht mit spezifischen Breiten- und Höhenangaben.

1/3

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

2polig

Anschluss

Schrauben

Typ

3TC5617-0LB4

Baugröße

Datenblatt (PDF)

Lieferung Di., 29. Sept.

61 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (4.626,05 € / Stück)

4.626,05 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz Bgr.12, 2pol., DC-3 und 5, 400A bei 750V Hilfskontakte 21 (2NO+1NC)

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul,Schütz

Unser Service für Sie

Technische Daten

Betriebsleistung / bei DC-3 / bei DC-5 / bei 750 V: 250 kW
Spannungsart: DC
Isolationsspannung: 1000 V
Berührungsschutz gegen elektrischen Schlag: fingersicher nur mit Klemmenabdeckung

Produkt-Art: Schütz

Typ: 3TC5617-0LB4

Baugröße: 12

Polzahl: 2polig

Kontaktart: 2 Schließer

Hilfskontaktart: 1 Öffner
2 Schließer

Dauerstrom (max.): 400 A

Montageart: Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 235 mm

Höhe: 281 mm

Tiefe: 314 mm

Abm.: (B x H x T) 235 x 281 x 314 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 2

: 0

: 2

: 1

: Schraubanschluss

: 140 kW

: 400 A

: DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1739395 Siemens 3TC5617-0LB4 Schütz 2 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1739395 Siemens 3TC5617-0LB4 Schütz 2 Schließer 1 St.

Beschreibung

Schütz, Baugröße 12, 2-polig, DC-3 und 5, 400A bei 750V Hilfskontakte 21 (2 NO + 1 NC) DC 24V DC-Betätigung mit Varistor und Vorwiderstand Arbeitsbereich 0,7...1,25 x US DC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.
Die Gleichstromschütze 3TC überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen, in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.
