Siemens 3TC5217-0AM4 Schütz 2 Schließer 1 St. kaufen

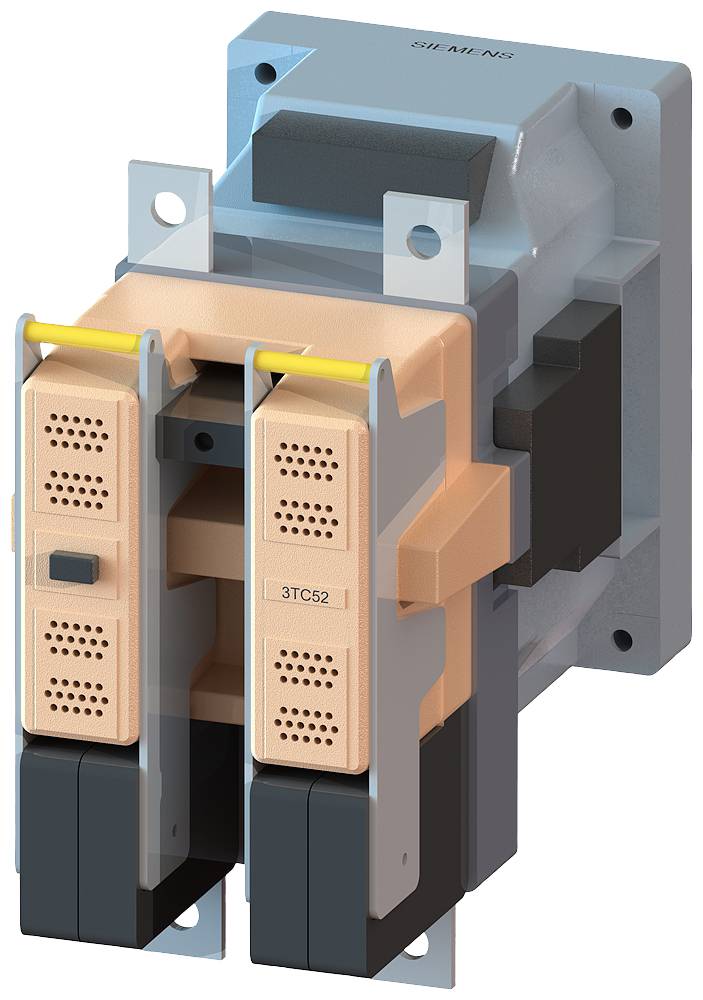

Elektrisches Schütz mit zwei Spulen, integriert in ein Gehäuse. Geeignet für industrielle Anwendungen zur Steuerung von Stromkreisen.

Abbildung ähnlich

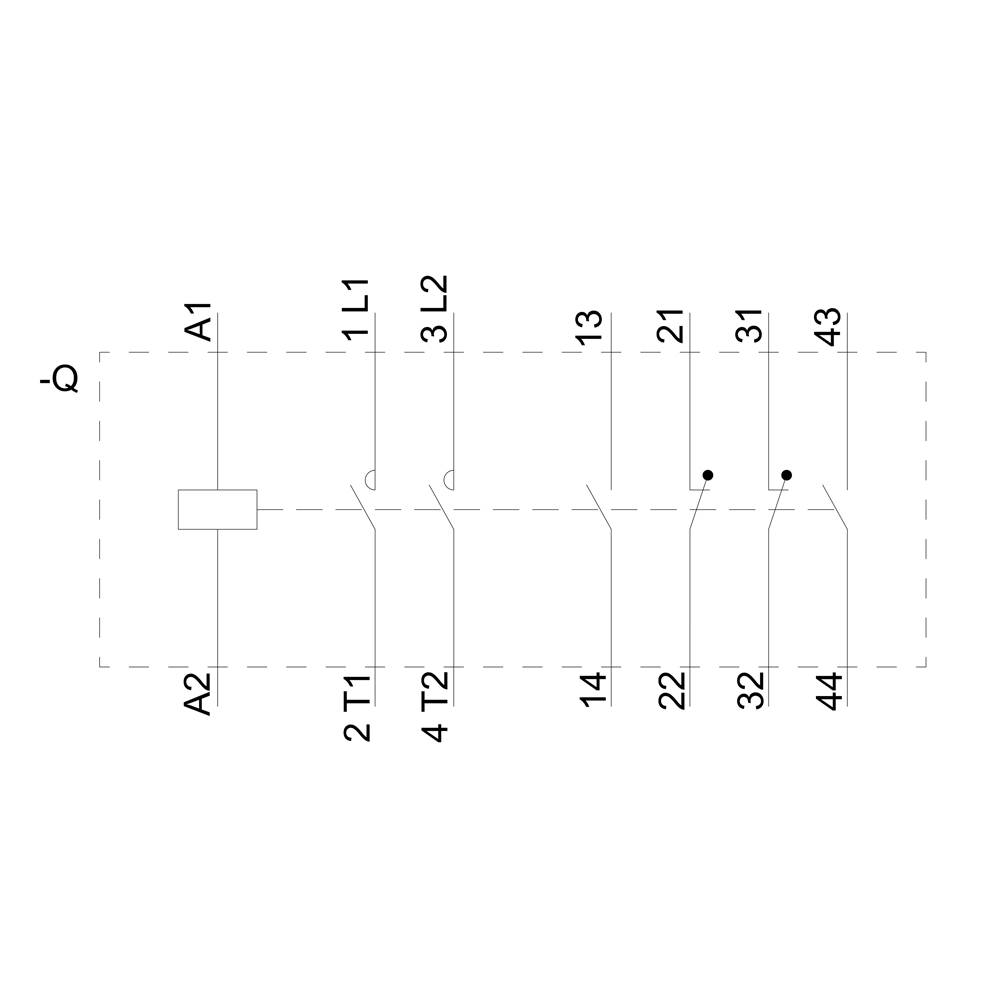

Schaltplan eines Schützes mit Spulenanschlüssen A1, A2 und Hauptkontakten L1, L2 sowie Schließern 13, 23, 33, 43 an T1, T2, T3, T4.

Technische Zeichnung von zwei Ansichten eines elektrischen Schalters mit detaillierten Maßen in Millimetern.

1/3

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

2polig

Anschluss

Schrauben

Typ

3TC5217-0AM4

Baugröße

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (1.377,31 € / Stück)

1.377,31 €

zzgl. MwSt.

Kostenfreier Versand

nur 119,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz Bgr.8, 2pol. DC-3 und 5, 220A Hilfsschalter 22 (2NO+2NC) AC-Bet., DC220V

DC-Schütz,Gleichspannungsschütz,Gleichstromschütz,Leistungsschütz,Schütz

Technische Daten

Betriebsleistung / bei DC-3 / bei DC-5 / bei 750 V: 110 kW
Spannungsart: DC
Isolationsspannung: 1000 V
Berührungsschutz gegen elektrischen Schlag: fingersicher nur mit Klemmenabdeckung

Produkt-Art: Schütz

Typ: 3TC5217-0AM4

Baugröße: 8

Polzahl: 2polig

Kontaktart: 2 Schließer

Hilfskontaktart: 2 Öffner
2 Schließer

Dauerstrom (max.): 220 A

Montageart: Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 135 mm

Höhe: 240 mm

Tiefe: 236 mm

Abm.: (B x H x T) 135 x 240 x 236 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 2

: 0

: 2

: 2

: Schraubanschluss

: 82 kW

: 220 A

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1703451 Siemens 3TC5217-0AM4 Schütz 2 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1703451 Siemens 3TC5217-0AM4 Schütz 2 Schließer 1 St.

Beschreibung

Schütz, Baugröße 8, 2-polig, DC-3 und 5, 220A Hilfsschalter 22 (2 NO + 2 NC) DC 220V DC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.
Die Gleichstromschütze 3TC überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen, in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.
