Siemens 3TC4417-0LB4 Schütz 2 Schließer 1 St. kaufen

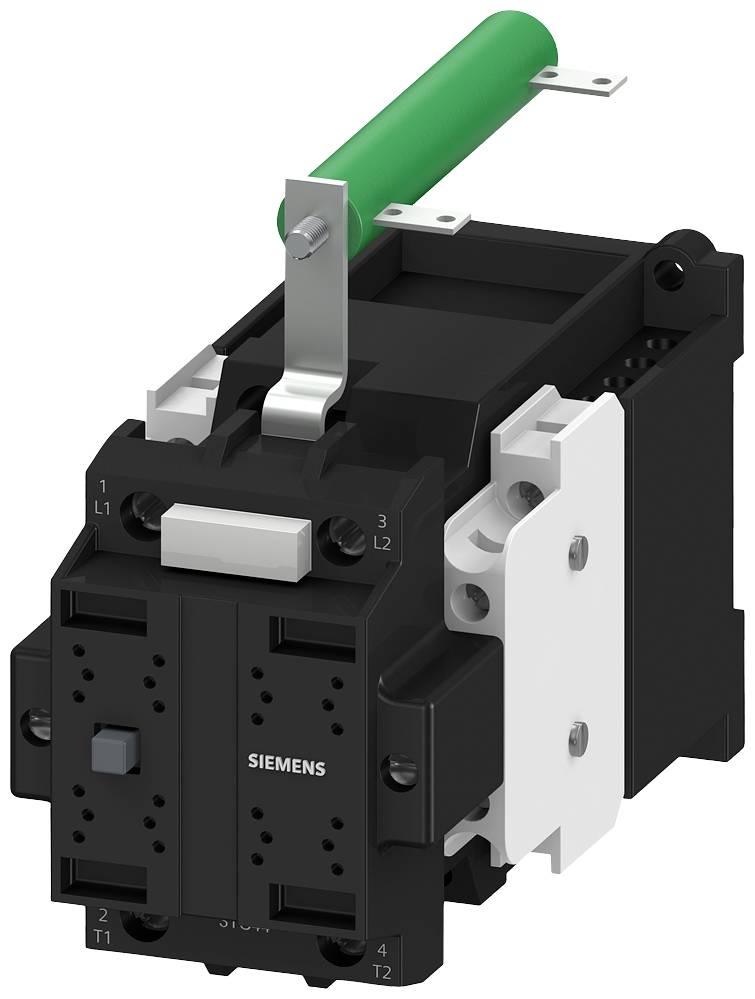

Schütz mit schwarzem Gehäuse und grüner Spule oben, geeignet für elektrische Schaltungen, Herstellername 'Siemens' sichtbar.

Abbildung ähnlich

Schaltplan eines Stromkreises mit Widerstand (R), Schalter (u), und Kreislaufverbindungen, nummeriert von 1 bis 4, innerhalb eines Rahmens.

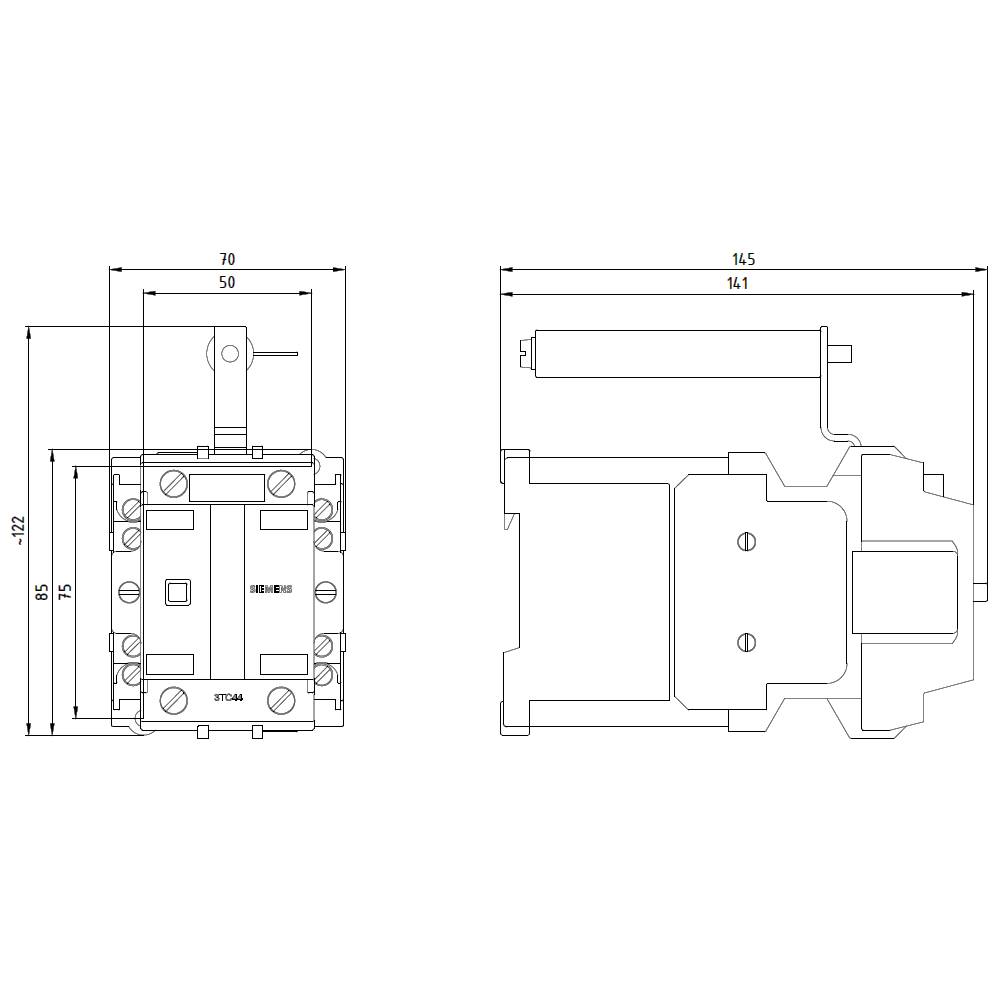

Technische Zeichnung eines mechanischen Bauteils mit detaillierten Maßen; Vorder- und Seitenansicht mit Bemaßungslinien.

1/3

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

2polig

Anschluss

Schrauben

Typ

3TC4417-0LB4

Baugröße

Datenblatt (PDF)

Lieferung Do., 5. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (335,29 € / Stück)

335,29 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz Bgr.2, 2pol. DC-3 und 5, 7,5A bei 750V Hilfskontakte 21, DC 24V

DC-Schütz,Gleichspannungsschütz,Gleichstromschütz,Leistungsschütz,Niederspannungs-Schalttechnik,Schütz

Technische Daten

Betriebsleistung / bei DC-3 / bei DC-5 / bei 750 V: 4 kW
Spannungsart: DC
Isolationsspannung: 800 V
Berührungsschutz gegen elektrischen Schlag: fingersicher nur mit Klemmenabdeckung

Produkt-Art: Schütz

Typ: 3TC4417-0LB4

Baugröße: 2

Polzahl: 2polig

Kontaktart: 2 Schließer

Hilfskontaktart: 2 Öffner
2 Schließer

Dauerstrom (max.): 32 A

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 82 mm

Höhe: 115 mm

Tiefe: 145 mm

Abm.: (B x H x T) 82 x 115 x 145 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 2

: 0

: 2

: 2

: Schraubanschluss

: 9 kW

: 29 A

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1737474 Siemens 3TC4417-0LB4 Schütz 2 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1737474 Siemens 3TC4417-0LB4 Schütz 2 Schließer 1 St.

Beschreibung

Schütz, Baugröße 2, 2-polig, für Bahnanwendungen DC-3 und 5, 7,5A bei 750V DC 24 V Hilfskontakte 21 (2NO+1 NC) mit Varistor und Vorwiderstand Arbeitsbereich 0,7...1,25xUS Arbeitsbereich 0,7...1,25xUS Schütz 3TC zum Schalten von Gleichspannung, 2-polig.
Die Gleichstromschütze 3TC überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich.
Als Zubehör stehen z.B. Lichtbogenkammern, Magnetspulen sowie Überspannungsbegrenzer zur Verfügung.
