Siemens 3SU1401-1BC24-1AA0 LED-Modul mit LED-Element Rot, Gelb, Grün 110 V DC/AC 1 St. kaufen

Ein schwarzer elektrischer Schalterblockmodul mit drei Beschriftungen 'X2', 'X1' und 'X3' auf der Vorderseite.

Abbildung ähnlich

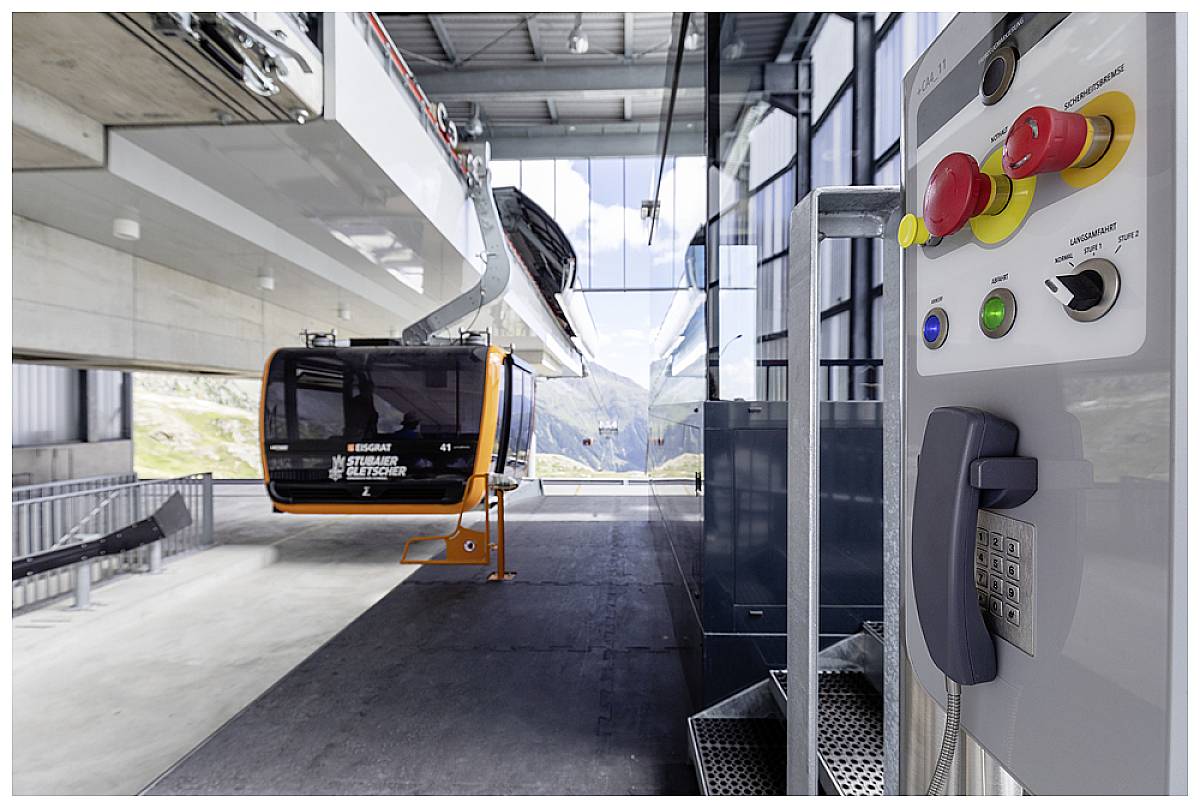

Seilbahnstation mit gelber Gondel und Bedienfeld im Vordergrund, umgeben von Berglandschaft im Hintergrund.

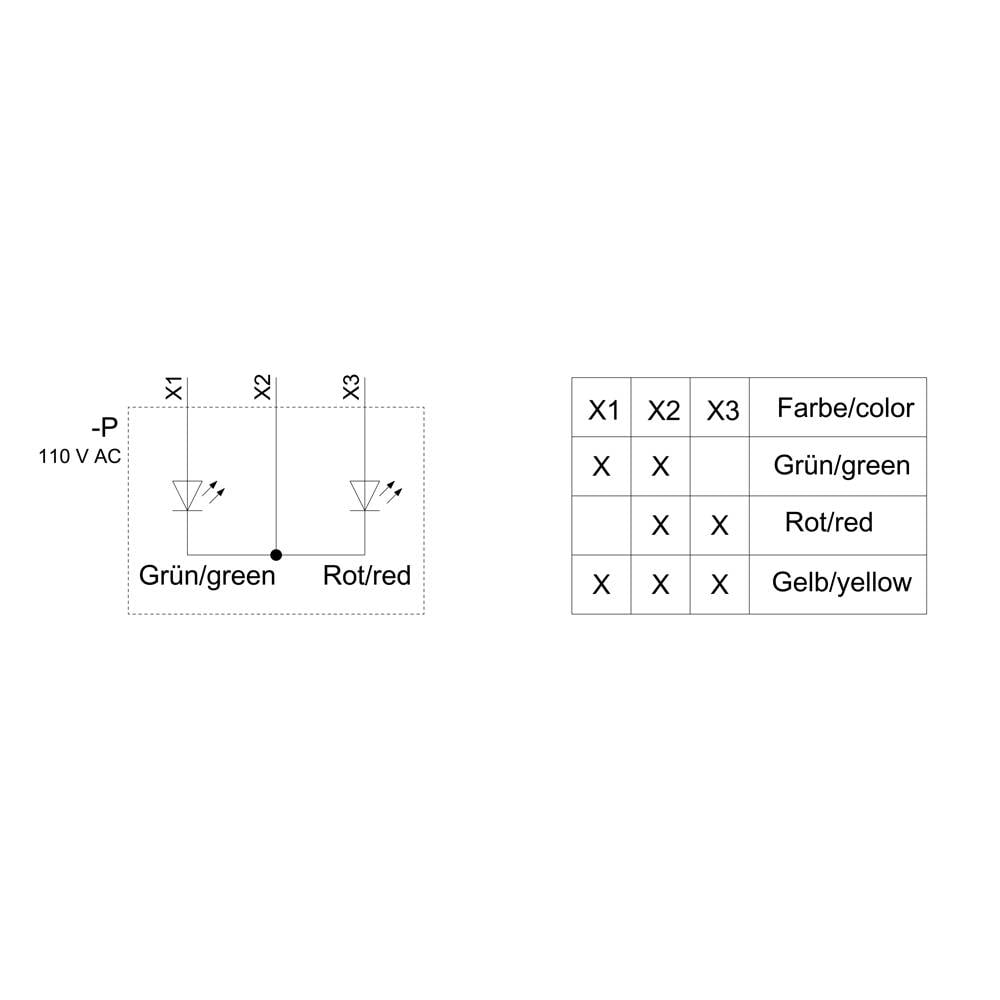

Schaltplan mit LEDs: Grün (links) und Rot (rechts) bei 110 V AC. Tabelle daneben zeigt Verbindung zwischen X1, X2, X3 und Farben.

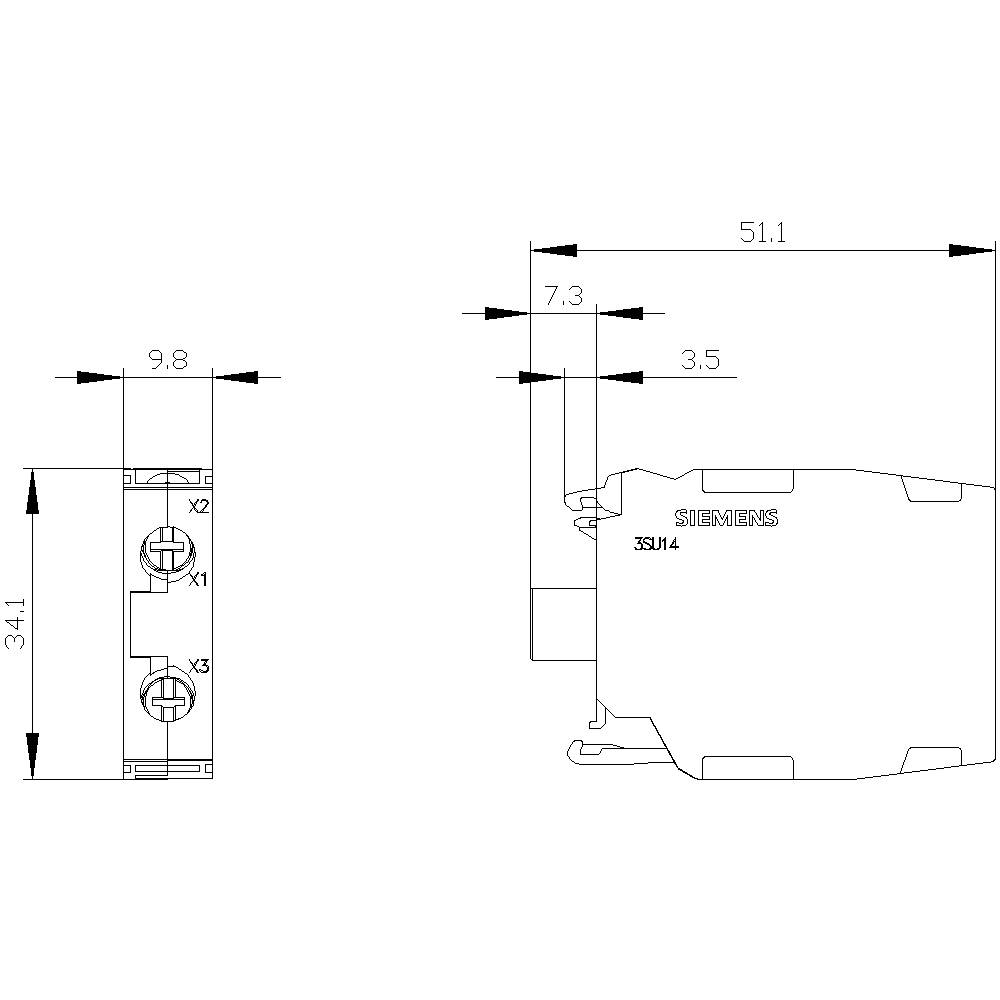

Zeichnung eines elektrischen Bauteils mit Markierungen der Maße: Breite 51,1 mm, Tiefe 34,1 mm. Bezeichnung '3SU14'.

1/4

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 8. Okt.

100 Set(s)

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

29,96 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

4,95 € Versand

Versand

53,90 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen: 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / eindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 0,75 mm²)
Art der anschließbaren Leiterquerschnitte / eindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
Anzugsdrehmoment bei Schraubanschluss: 0,8 - 0,9 Nm
Art des Leuchtmittels: LED
Einschaltstrom max.: 2 A
Isolationsspannung: 320 V
Diode: ja

Produkt-Art: LED-Modul

Schalter/Taster-Besonderheiten: mit LED-Element

Anschluss: Schrauben

Leuchtfarbe: Rot
Gelb
Grün

Schaltspannung: 110 V DC/AC

Schaltstrom (max.): 20 mA

: IP20
IP40

Spannungs-Festigkeit: 4 kV

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Breite: 9.8 mm

Höhe: 36 mm

Elektrische Lebensdauer: 100000

Montageart: Frontbefestigung

Inhalt: 1 St.

Abm.: (B x H x T) 9.8 x 36 x 49.7 mm

RoHS-konform: Ja

Tiefe: 49.7 mm

Typ: 3SU1401-1BC24-1AA0

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2863937 Siemens 3SU1401-1BC24-1AA0 LED-Modul mit LED-Element Rot, Gelb, Grün 110 V DC/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2863937 Siemens 3SU1401-1BC24-1AA0 LED-Modul mit LED-Element Rot, Gelb, Grün 110 V DC/AC 1 St.

Beschreibung

Ampel LED-Modul mit integrierter LED AC 110V, rot-gelb-grün, Schraubanschluss, für Frontplattenbefestigung LED-Modul SIRIUS ACT zur Beleuchtung der Befehls- und Meldegeräte SIRIUS ACT mit brillianter Leuchtkraft dank effizienter LED-Technologie.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: mehrere Farben, verschiedene Spannungsvarianten, verschiedene Anschluss- bzw. Montagearten.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
