Siemens 3SU1401-1BB30-3AA0 LED-Modul mit LED-Element Gelb 24 V DC/AC 5 St. kaufen

Ein schwarzer elektrischer Schalter mit der Aufschrift 'X1' und 'X2', verwendet zur Steuerung oder Schaltung in einem Stromkreissystem.

Abbildung ähnlich

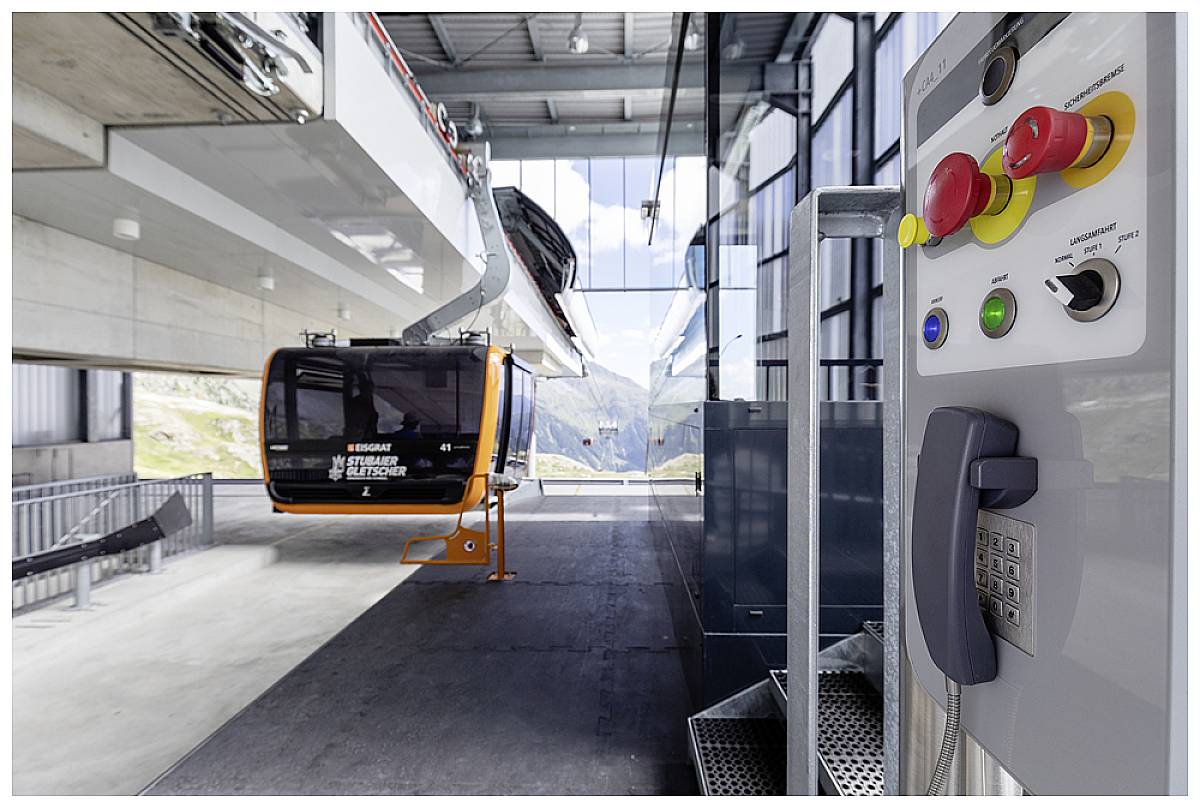

Seilbahnstation mit gelber Gondel. Im Vordergrund Bedientafel mit roten und gelben Knöpfen. Berglandschaft im Hintergrund.

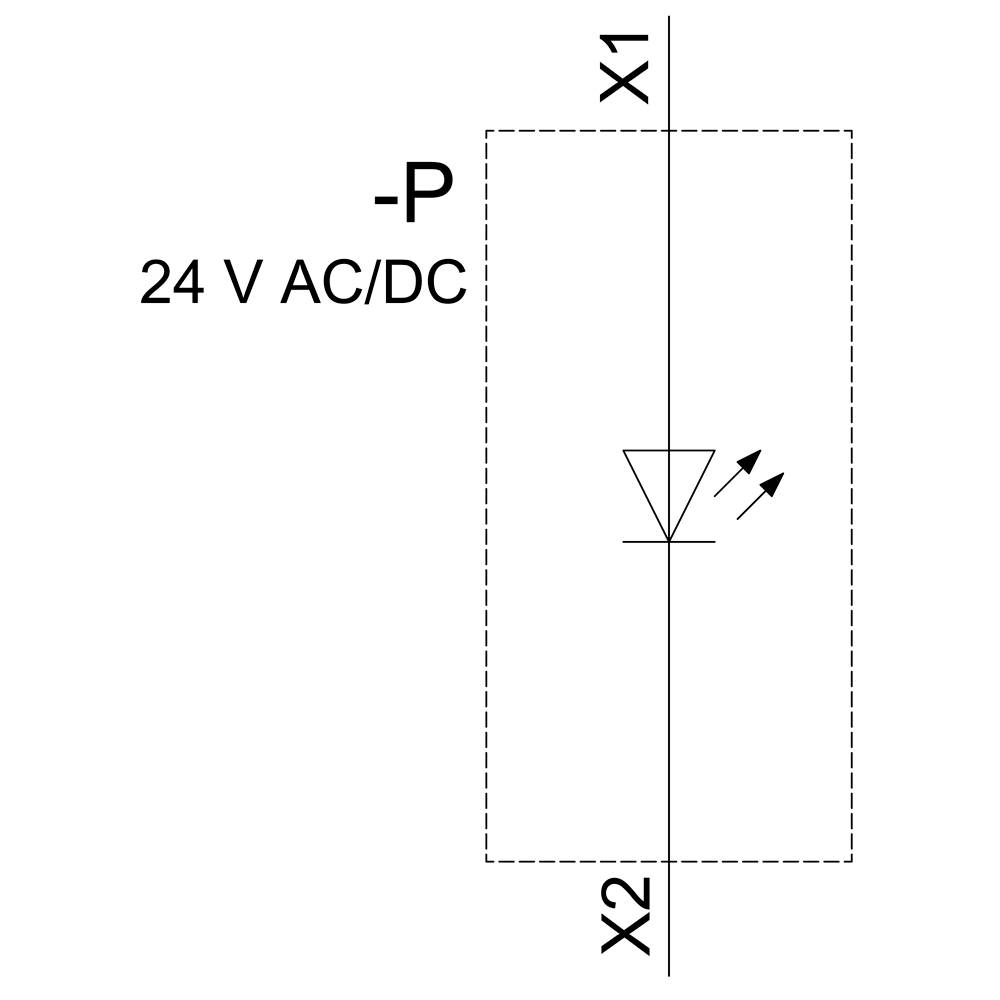

Das Diagramm zeigt ein elektrisches Symbol für einen Diodenbaustein mit Kennzeichnung: '-P' und '24 V AC/DC', zwischen den Punkten X1 und X2.

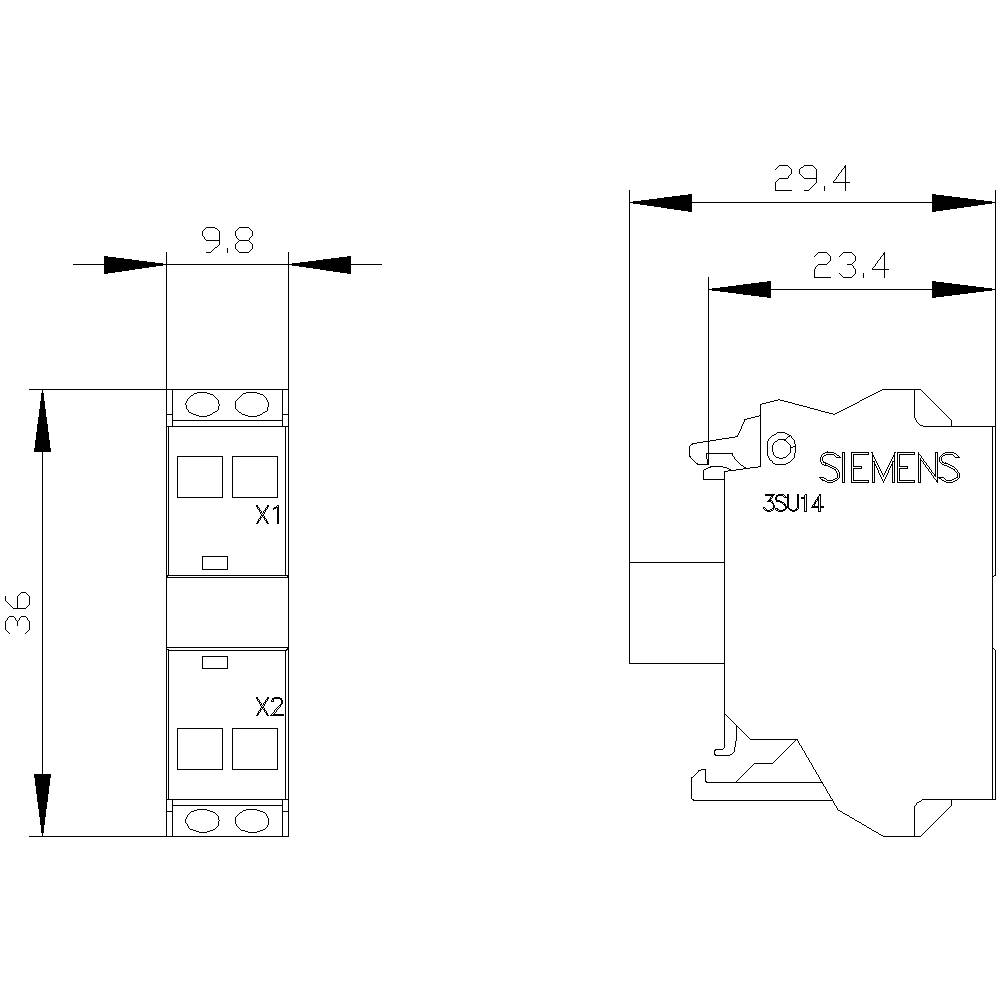

Technische Zeichnung eines Siemens-Steckverbinders mit Maßen: Höhe 36 mm, Breite 9,8 mm. Seitenansicht zeigt Breite von 29,4 mm und 23,4 mm.

1/4

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung morgen

2 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (9,75 € / Stück)

48,73 €

zzgl. MwSt.

nur 7,50 €

Nur noch 2 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Art des Leuchtmittels: LED
Produktbestandteil / Diode: ja
Produktbestandteil / Leuchtmittel: ja
Schwingfestigkeit: 10 ... 500 Hz: 5g
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen: 2x (24 ... 16)
Art der anschließbaren Leiterquerschnitte / eindrähtig / ohne Aderendbearbeitung: 2x (0,25 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 2x (0,25 ... 0,75 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / ohne Aderendbearbeitung: 2x (0,25 ... 1,5 mm²)
Einschaltstrom maximal: 2 A
Isolationsspannung: 320 V
Lichtstärke minimal: 900 mcd
Lichtstärke maximal: 1400 mcd
Verschmutzungsgrad: 3

Produkt-Art: LED-Modul

Schalter/Taster-Besonderheiten: mit LED-Element

Anschluss: Federzuganschluss

Ausführung: mit integrierter LED

Leuchtfarbe: Gelb

Schaltspannung: 24 V DC/AC

Schaltstrom (max.): 25 mA

: IP20
IP40

Spannungs-Festigkeit: 4 kV

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Breite: 9.8 mm

Höhe: 36 mm

Elektrische Lebensdauer: 100000

Montageart: Frontbefestigung

Inhalt: 5 St.

Abm.: (B x H x T) 9.8 x 36 x 29.4 mm

RoHS-konform: Ja

Tiefe: 29.4 mm

Typ: 3SU1401-1BB30-3AA0

Leuchtmittel enthalten: Ja

: ohne

: FALSE

: FALSE

: TRUE

: gelb

: LED

: TRUE

: Federzuganschluss

: AC/DC

Dokumente & Downloads

Datenblatt

Datenblatt 2262250 Siemens 3SU1401-1BB30-3AA0 LED-Modul mit LED-Element Gelb 24 V DC/AC 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2262250 Siemens 3SU1401-1BB30-3AA0 LED-Modul mit LED-Element Gelb 24 V DC/AC 5 St.

Beschreibung

LED-Modul mit integrierter LED AC/DC 24V, gelb, Federzuganschluss, für Frontplattenbefestigung, Mindestbestellmenge 5 oder ein Vielfaches davon LED-Modul SIRIUS ACT zur Beleuchtung der Befehls- und Meldegeräte SIRIUS ACT mit brillianter Leuchtkraft dank effizienter LED-Technologie.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: mehrere Farben, verschiedene Spannungsvarianten, verschiedene Anschluss- bzw. Montagearten.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
