Siemens 3SU1401-1BB20-3AA0 LED-Modul mit LED-Element Rot 24 V DC/AC 5 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 5 St.)
Gesamt
54,28 €
zzgl. MwSt.
& Nur noch 1 Set(s) verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
48,73 €
zzgl. MwSt.
Technische Daten
- Art des Leuchtmittels: LED
- Produktbestandteil / Diode: ja
- Produktbestandteil / Leuchtmittel: ja
- Schwingfestigkeit: 10 ... 500 Hz: 5g
- Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen: 2x (24 ... 16)
- Art der anschließbaren Leiterquerschnitte / eindrähtig / ohne Aderendbearbeitung: 2x (0,25 ... 1,5 mm²)
- Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 2x (0,25 ... 0,75 mm²)
- Art der anschließbaren Leiterquerschnitte / feindrähtig / ohne Aderendbearbeitung: 2x (0,25 ... 1,5 mm²)
- Einschaltstrom maximal: 2 A
- Isolationsspannung: 320 V
- Lichtstärke minimal: 450 mcd
- Lichtstärke maximal: 1120 mcd
- Verschmutzungsgrad: 3
- Produkt-Art
LED-Modul
- Schalter/Taster-Besonderheiten
mit LED-Element
- Anschluss
Federzuganschluss
- Ausführung
mit integrierter LED
- Leuchtfarbe
Rot
- Schaltspannung
24 V DC/AC
- Schaltstrom (max.)
25 mA
IP20
IP40
- Spannungs-Festigkeit
4 kV
- Min. Temperatur
-25 °C
- Max. Temperatur
+70 °C
- Breite
9.8 mm
- Höhe
36 mm
- Passend für (Details)
für Frontplattenbefestigung. zur Beleuchtung der Befehls- und Meldegeräte SIRIUS ACT
- Elektrische Lebensdauer
100000
- Montageart
Frontbefestigung
- Inhalt
5 St.

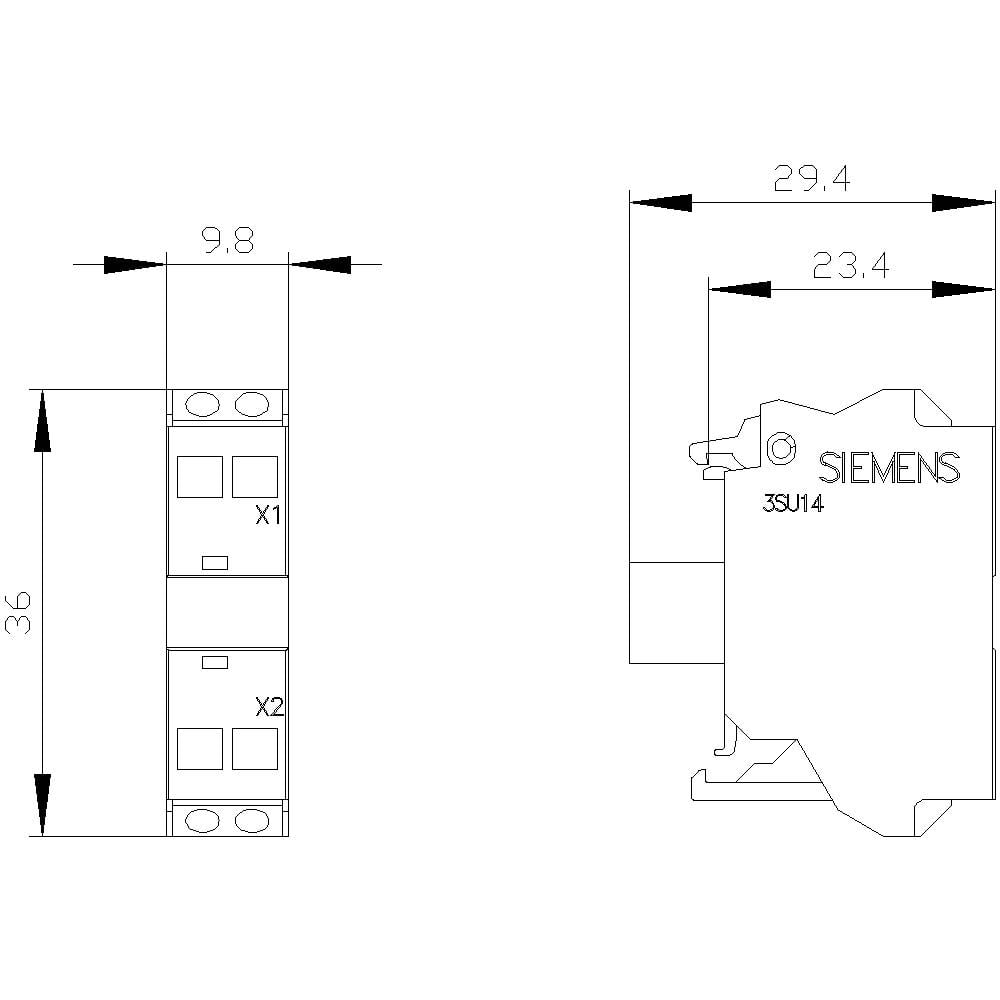

- Abm.
(B x H x T) 9.8 x 36 x 29.4 mm
- RoHS-konform
Ja
- Tiefe
29.4 mm
- Typ
3SU1401-1BB20-3AA0
- Leuchtmittel enthalten
Ja
ohne
FALSE
FALSE
TRUE
rot
LED
TRUE
Federzuganschluss
AC/DC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2262245 Siemens 3SU1401-1BB20-3AA0 LED-Modul mit LED-Element Rot 24 V DC/AC 5 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2262245 Siemens 3SU1401-1BB20-3AA0 LED-Modul mit LED-Element Rot 24 V DC/AC 5 St.
Beschreibung

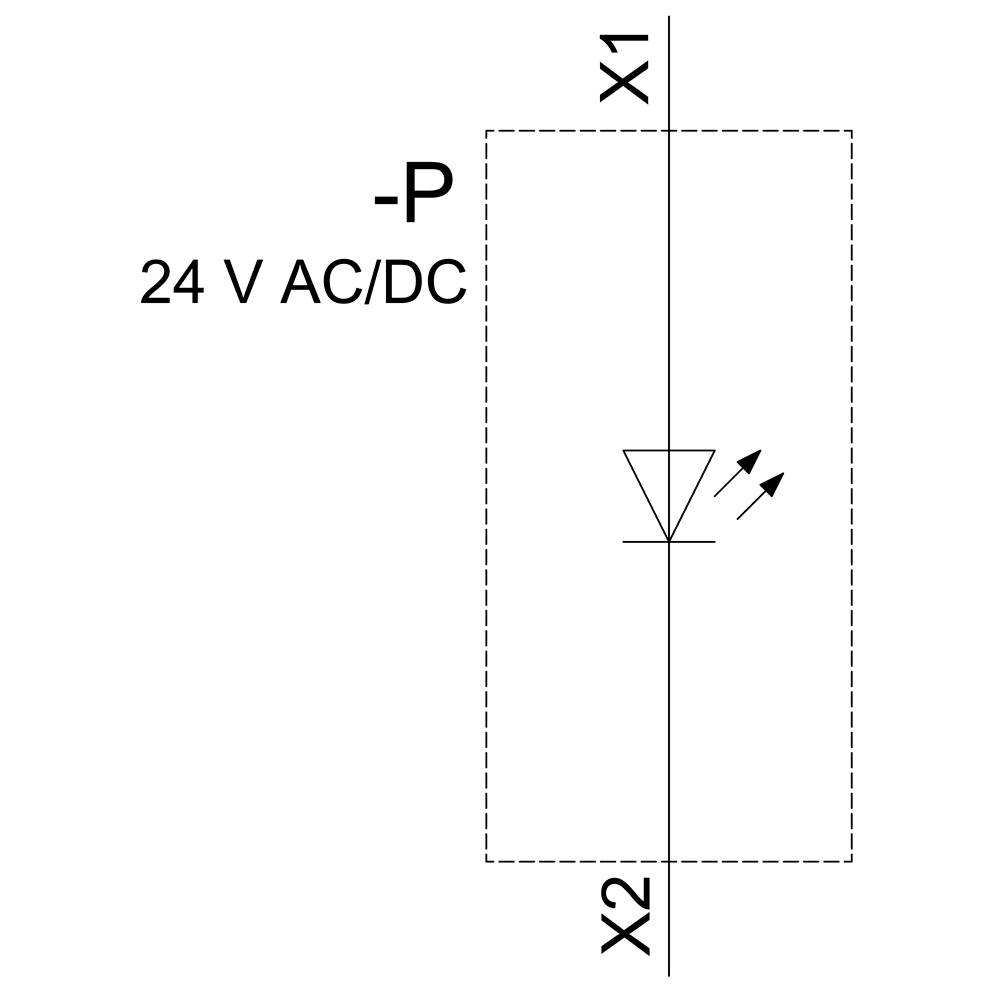

LED-Modul mit integrierter LED AC/DC 24V, rot, Federzuganschluss, für Frontplattenbefestigung, Mindestbestellmenge 5 oder ein Vielfaches davon LED-Modul SIRIUS ACT zur Beleuchtung der Befehls- und Meldegeräte SIRIUS ACT mit brillianter Leuchtkraft dank effizienter LED-Technologie.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.

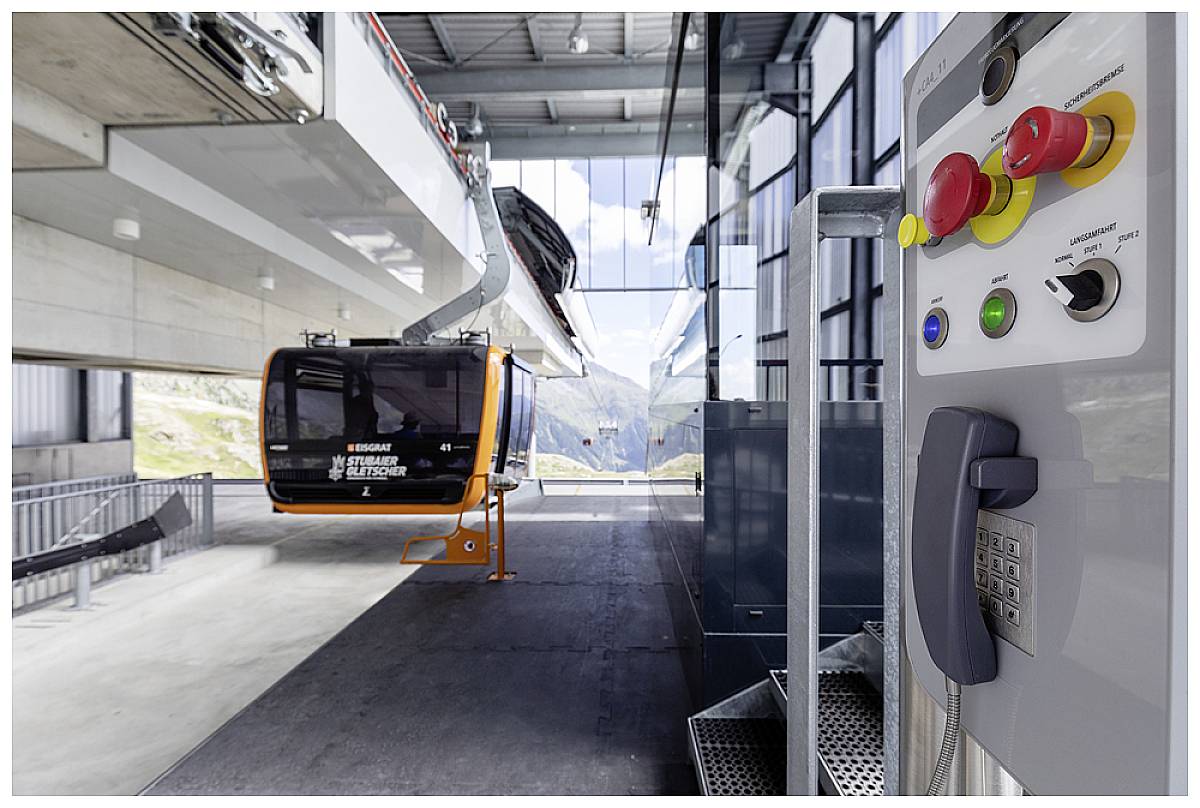

Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: mehrere Farben, verschiedene Spannungsvarianten, verschiedene Anschluss- bzw. Montagearten.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: mehrere Farben, verschiedene Spannungsvarianten, verschiedene Anschluss- bzw. Montagearten.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
