Siemens 3SU1400-1AA10-1DA0 Kontaktmodul 500 V DC/AC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Kontaktmodul
Nennspannung
500 V DC/AC
Anschluss
Schrauben
Typ
3SU1400-1AA10-1DA0

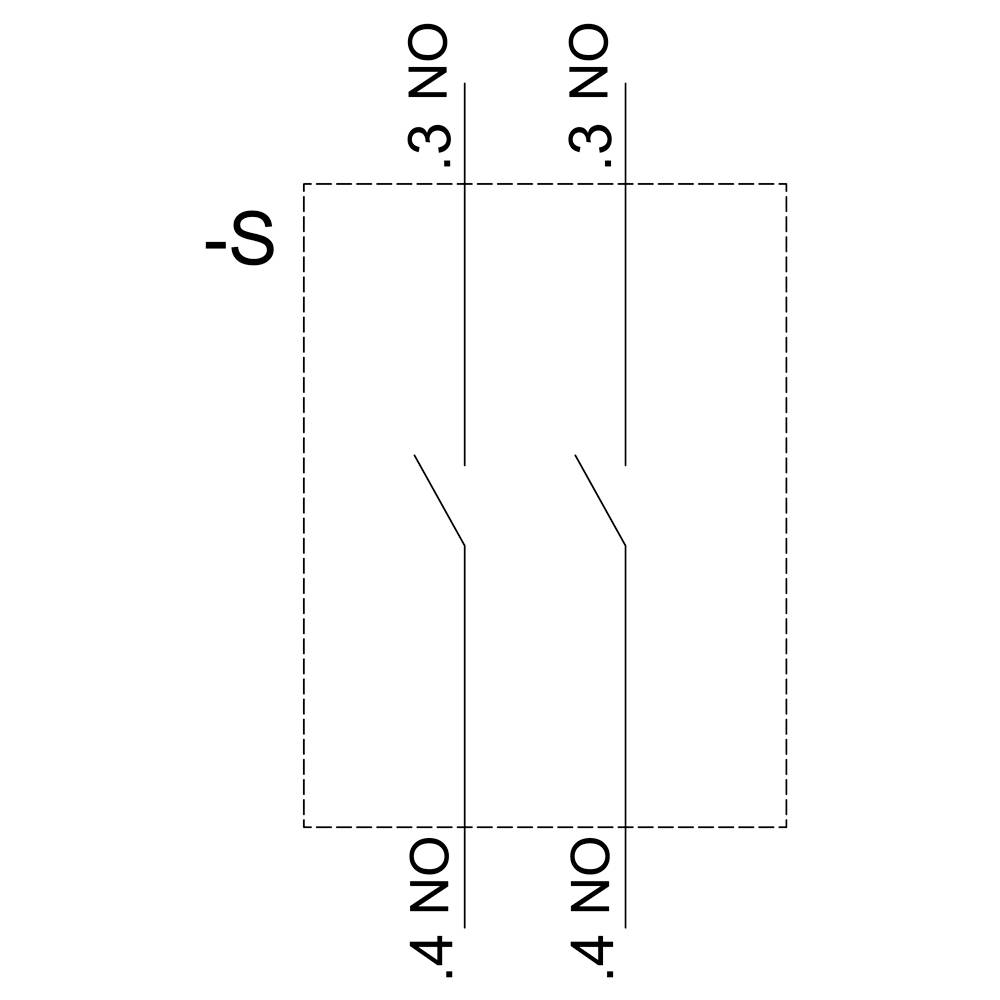

Hilfskontaktart
2 Schließer
Datenblatt (PDF)
100 Set(s)
Alternativen anzeigen
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
9,36 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
15,96 €
zzgl. MwSt.
Highlights & Details
Kontaktmodul mit 2 Schaltgliedern, 2S
- Produkttyp: Sonstiger Schalter/Taster
- Typ: Sonstiger Schalter/Taster
Technische Daten
- Schalthäufigkeit / maximal [1/h]: 3600
- Anwendungsbereich: zum Schalten von Stromkreisen
- Anzugsdrehmoment / bei Schraubanschluss / minimal: 0,8 Nm
- Anzugsdrehmoment / bei Schraubanschluss / maximal: 0,9 Nm
- Stoßspannungsfestigkeit: 6 kV
- Verschmutzungsgrad: 3
- Eignung zur Integration / Druck-Wahltaster: ja
- Eignung zur Integration / Frontelement: ja
- Eignung zur Integration / Hängeschalter: ja
- Eignung zur Integration / Hängetaster: ja
- Schutzart IP / der Anschlussklemme: IP20, Klemmschraube angezogen
- Schutzart IP / des Gehäuses: IP40
- Ausführung des Kontakts / der Hilfskontakte: Silberlegierung
- Isolationsspannung: 500 V
- Thermischer Strom: 10 A
- Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen: 2x (18 ... 14)
- Art der anschließbaren Leiterquerschnitte / eindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 0,75 mm²)
- Art der anschließbaren Leiterquerschnitte / eindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
- Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
- Art der anschließbaren Leiterquerschnitte / feindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
- Produkt-Art
Kontaktmodul
- Typ
3SU1400-1AA10-1DA0
- Hilfskontaktart
2 Schließer
- Nennspannung
500 V DC/AC
- Dauerstrom (max.)
10 A
- Montageart
Fronteinbau
- Anschluss
Schrauben
- Elektrische Lebensdauer
10000000
- Mechanische Lebensdauer
10000000
- Min. Temperatur
-25 °C
- Max. Temperatur
+70 °C

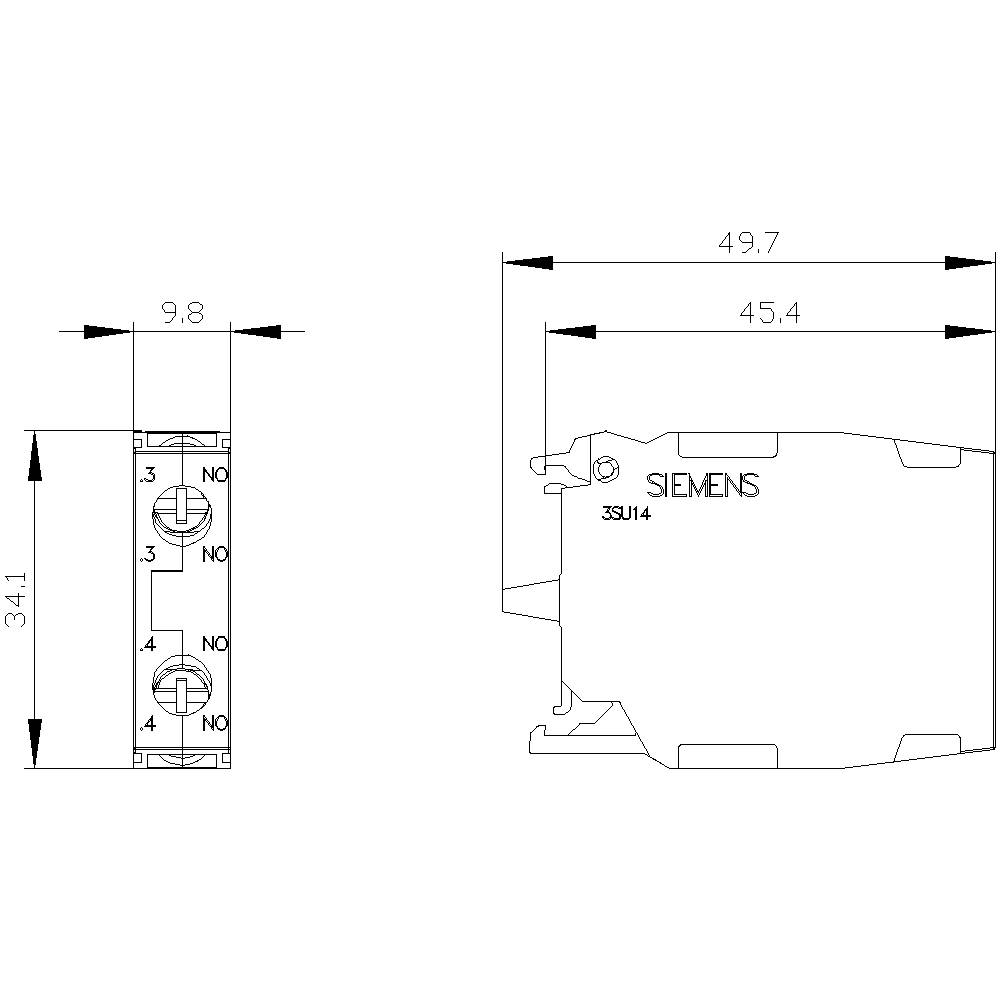

- Breite
9.8 mm
- Höhe
34 mm
- Tiefe
49.7 mm
- Abm.
(B x H x T) 9.8 x 34 x 49.7 mm
- Inhalt
1 St.
- RoHS-konform
Ja
- Gewicht
0.0170 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2862320 Siemens 3SU1400-1AA10-1DA0 Kontaktmodul 500 V DC/AC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2862320 Siemens 3SU1400-1AA10-1DA0 Kontaktmodul 500 V DC/AC 1 St.
Beschreibung
Kontaktmodul mit 2 Schaltgliedern, 2S, Schraubanschluss, für Frontplattenbefestigung Kontaktmodul SIRIUS ACT zum Schalten von Stromkreisen.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.

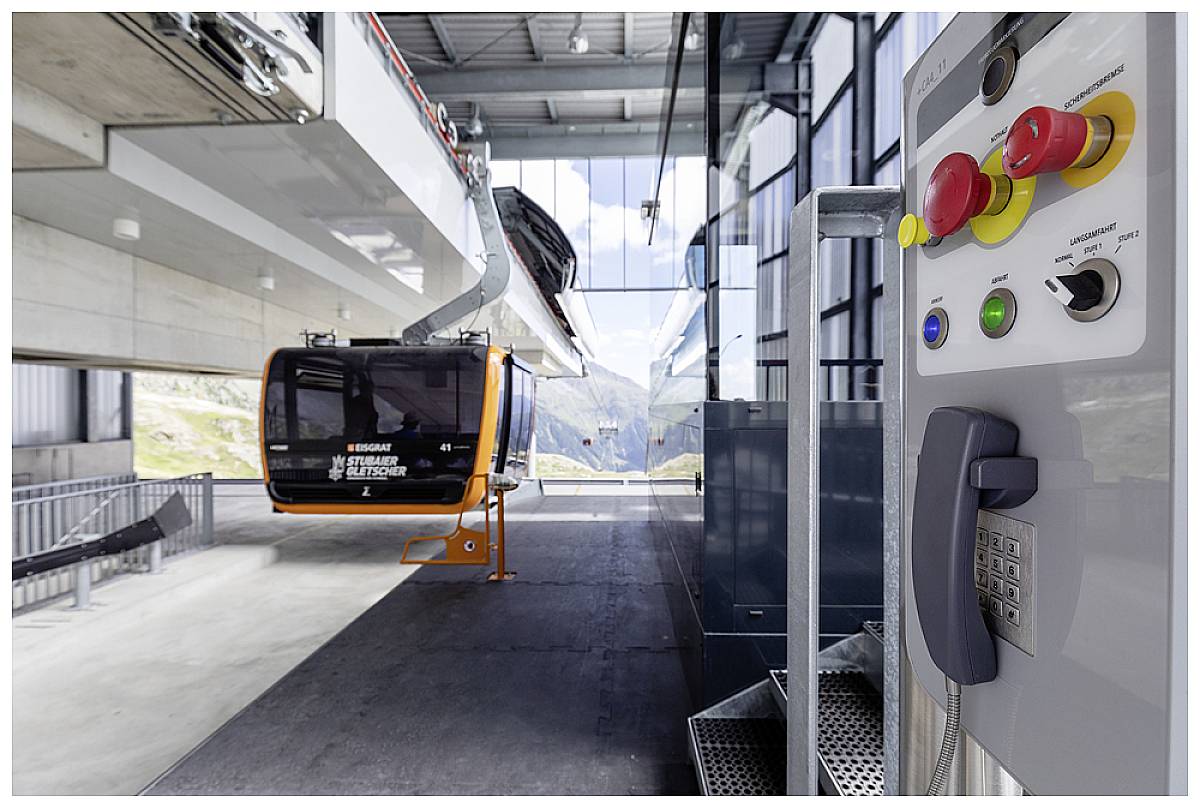

Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: Verschiedene Schaltfunktionen, verschiedene Anschluss- und Montagearten, 1- und 2-polig.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: Verschiedene Schaltfunktionen, verschiedene Anschluss- und Montagearten, 1- und 2-polig.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
Hinweise
3SU14001AA101DA0
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
Systemvoraussetzungen
- Siemens 3SU1400-1AA10-1DA0 3SU1400-1AA10-1BA0 Kontaktmodul 1 Schließer 500 V
