Siemens 3RV2042-4MA10 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H kaufen

Ein dreipoliger Leistungsschalter von Siemens in einem schwarzen Gehäuse, geeignet für den Schutz elektrischer Anlagen vor Überlastungen.

Abbildung ähnlich

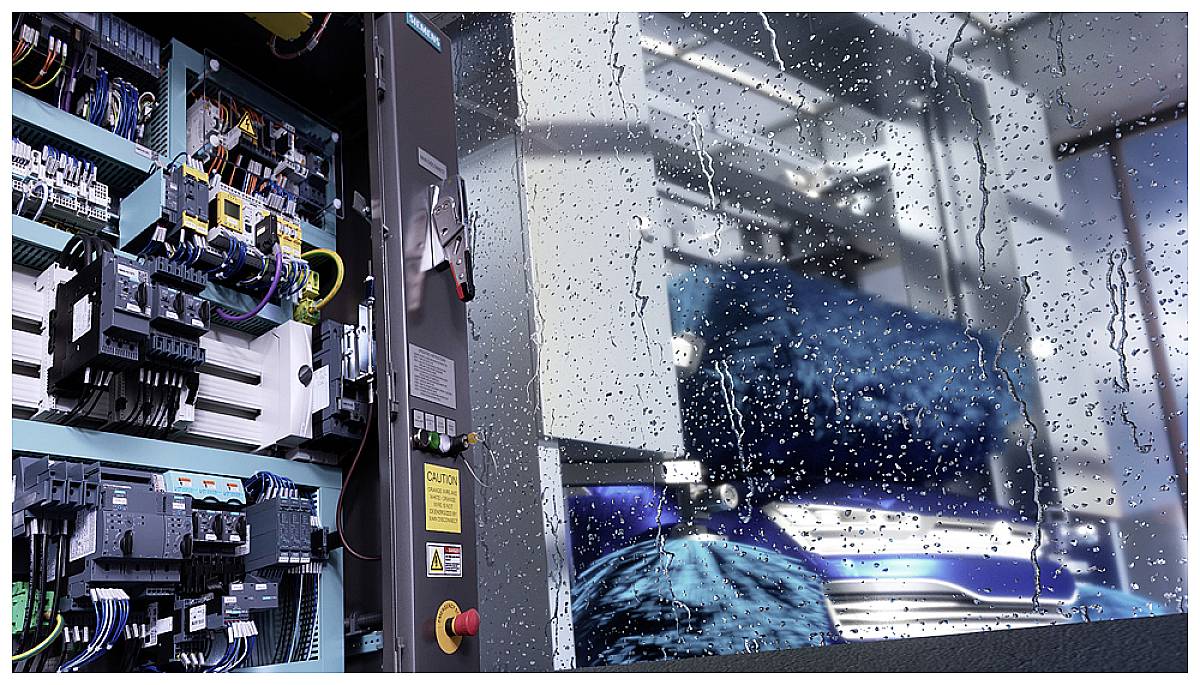

'Trockeneisreinigungsgerät: links geöffneter Schaltschrank mit elektronischen Komponenten, rechts Maschine hinter nass beschlagenem Glas.'

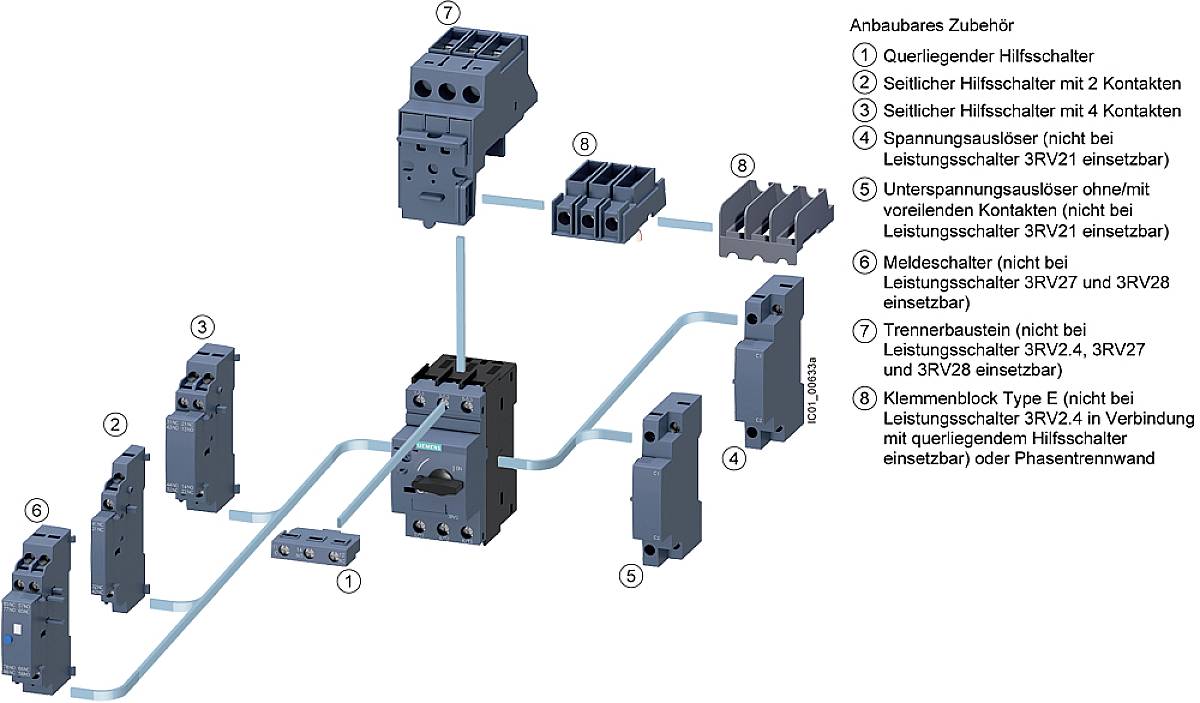

'Diagramm zeigt elektrisches Zubehör: Querverbindungen, Spannungs- und Trennmodule, Verbindungsklemmen. Komponenten nummeriert.'

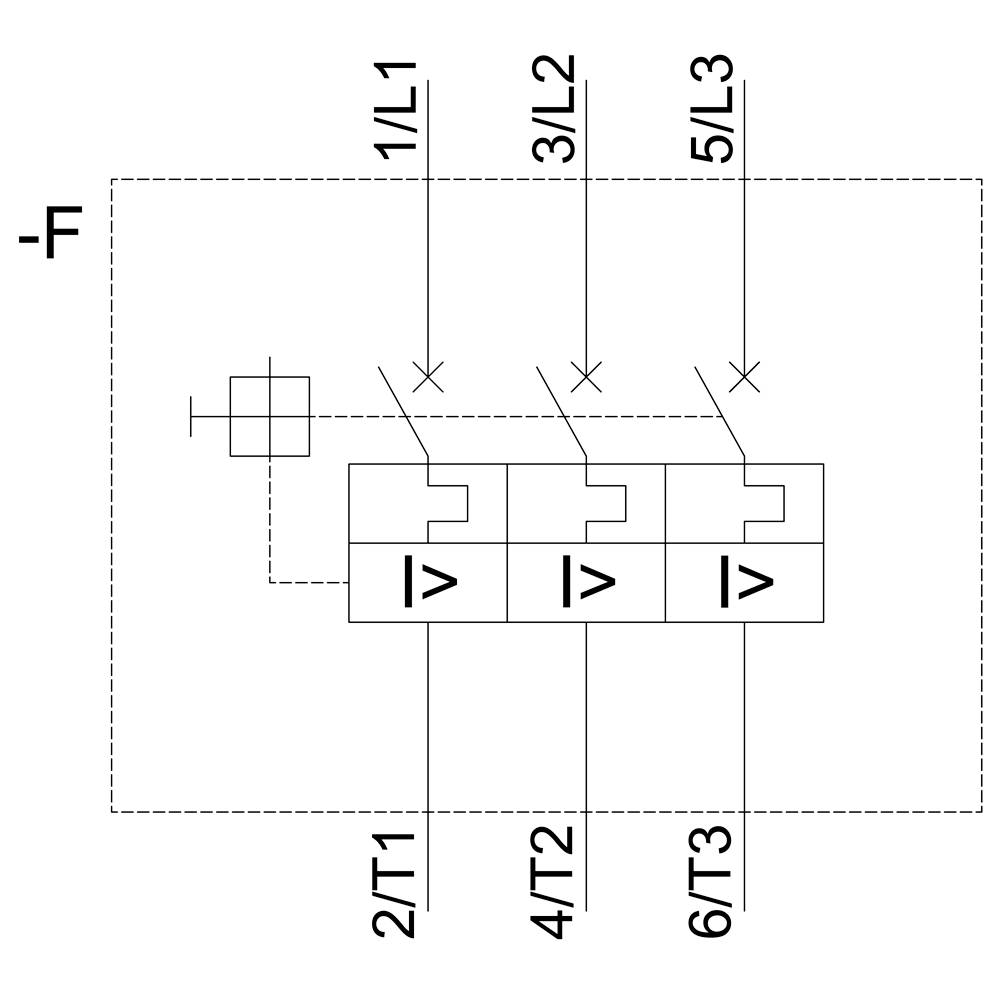

Schaltplan mit drei Schutzschaltern '1/L1', '3/L2', '5/L3' oben; unten '2/T1', '4/T2', '6/T3'. Verbindungslinien zeigen Schaltungsstruktur.

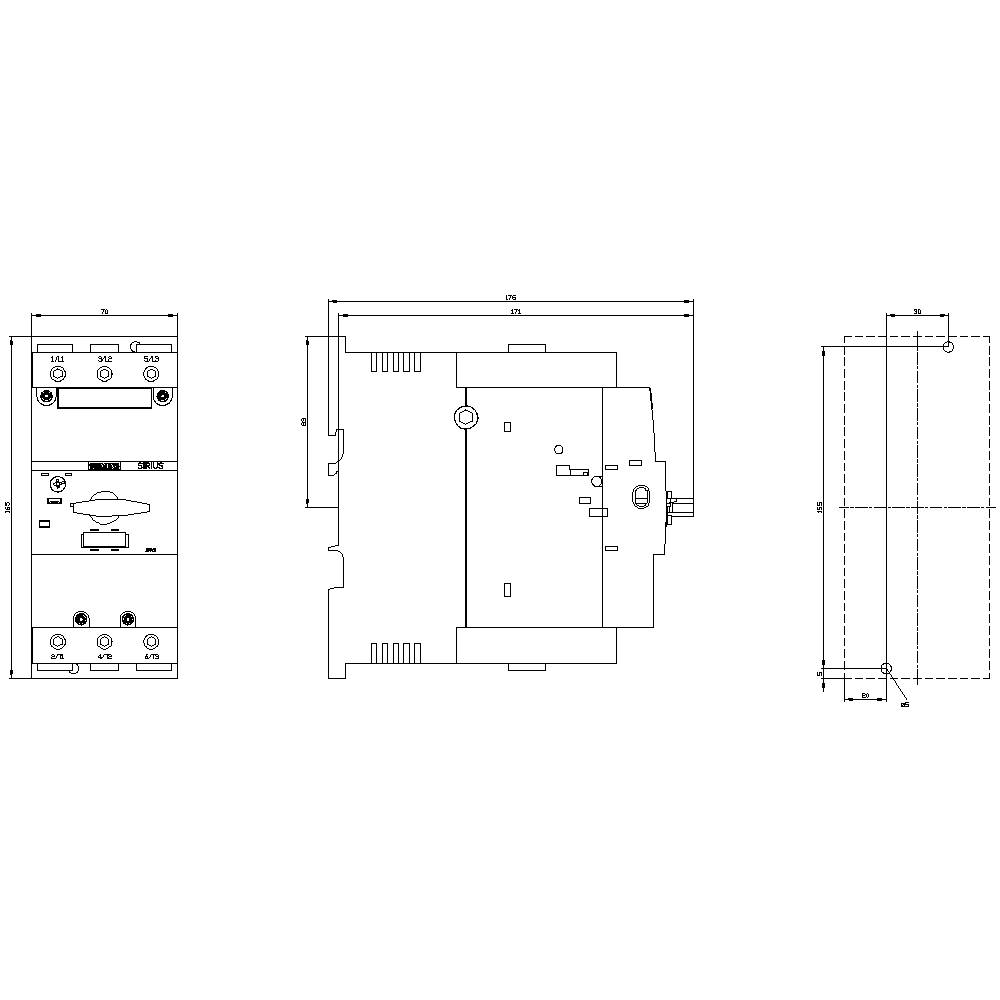

Technische Zeichnung einer elektrischen Komponente mit mehreren Ansichten: Vorderansicht, Seitenansicht und Draufsicht. Maße sind angegeben.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

100 A

Anschluss

Schrauben

Typ

3RV2042-4MA10

Baugröße

Datenblatt (PDF)

Sofort-Lieferung Di., 29. Sept.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

247,50 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Di., 6. Okt.

Kostenfreier Versand

533,61 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Dauerstrom: 100 A
Mechanische Lebensdauer der Hauptkontakte: 25000 Schaltspiele
Max. Leiterquerschnitt (feindrähtig): 50 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2042-4MA10

Baugröße: S3

Einstellbereich Strom (min.): 80 A

Einstellbereich Strom (max.): 100 A

Einstellbereich (Strom): 80 - 100 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 176 mm

Breite: 70 mm

Höhe: 165 mm

Abm.: (B x H x T) 70 x 165 x 176 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 70

: 165 mm

: 176 mm

: 45 kW

: FALSE

: 100 A

: FALSE

: 3

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 30 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746909 Siemens 3RV2042-4MA10 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746909 Siemens 3RV2042-4MA10 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S3 für den Motorschutz, CLASS 10 A-Auslöser 80...100 A N-Auslöser 1300 A Schraubanschluss erhöhtes Schaltvermögen 100 kA Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
