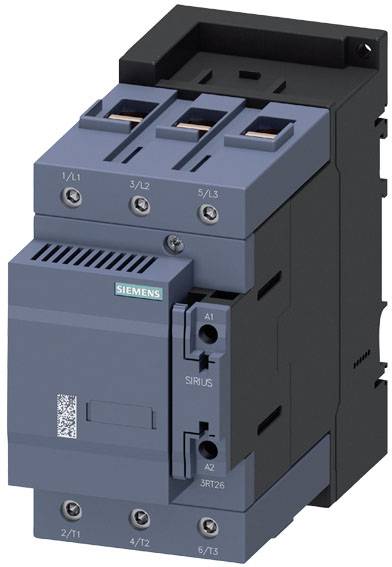

Siemens 3RT2646-1AP03 Kondensatorschütz 3 Schließer 1 St. kaufen

Abbildung ähnlich

Eine industrielle Maschine in Betrieb bei Regenwetter, mit einem Einblick in die geöffnete Schalttafel, zeigt Kabel und elektronische Komponenten.

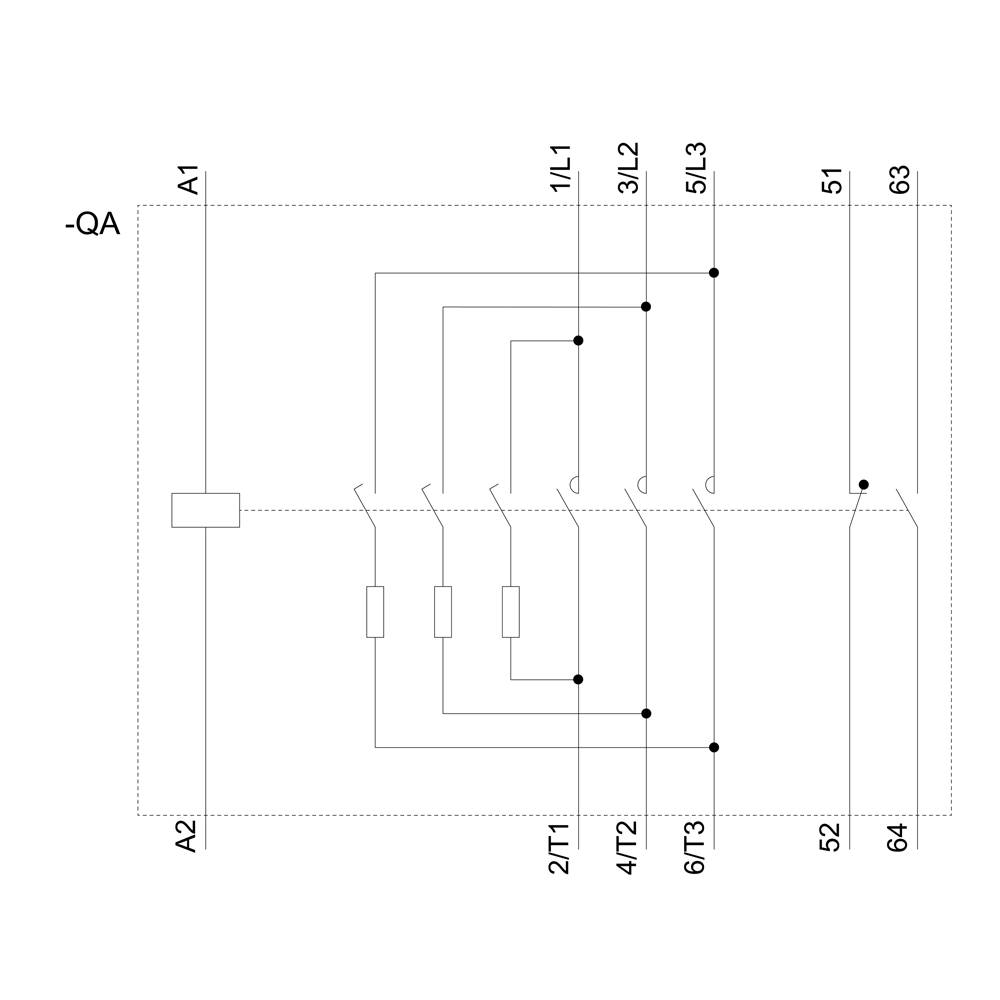

Schaltplan: Zeigt ein elektrisches Schaltsystem mit mehreren Verbindungen und Komponenten, einschließlich Schaltkreisen und Anschlüssen.

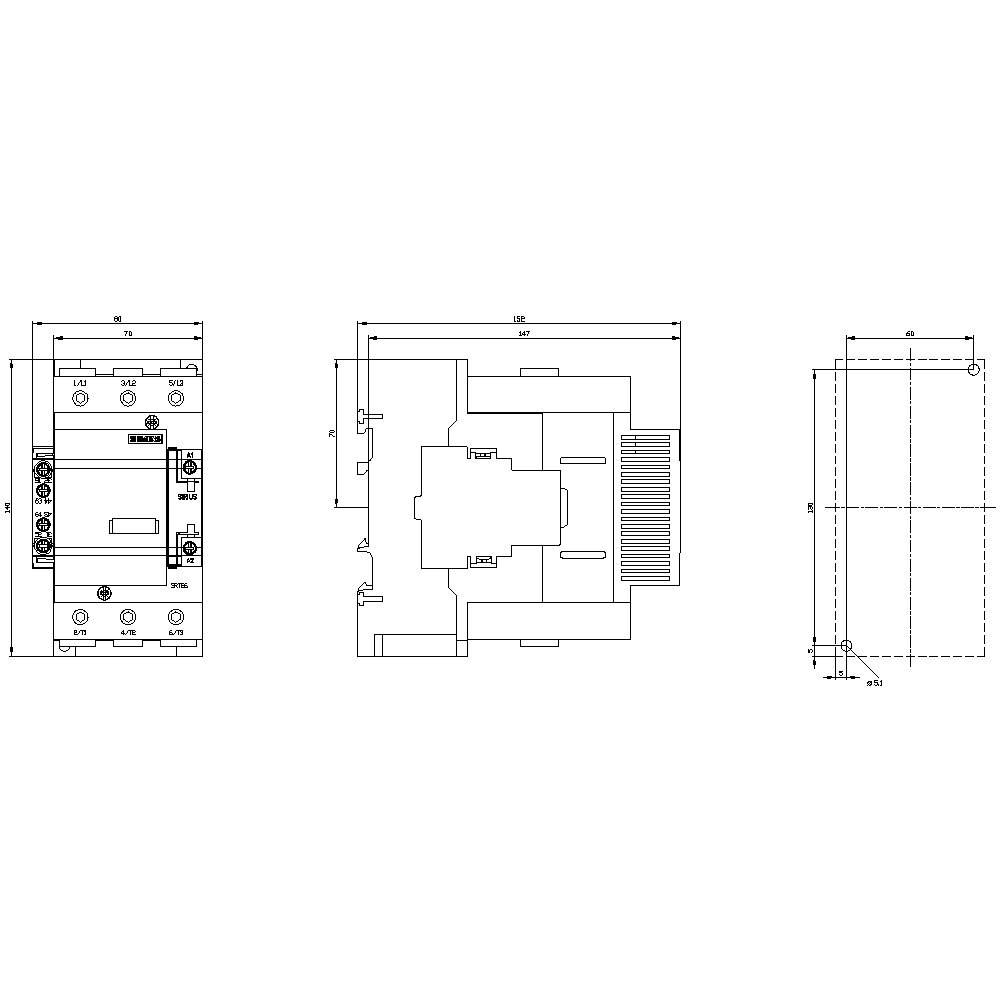

'Technische Zeichnung eines elektrischen Schalters; Vorder-, Seiten- und Draufsicht mit Maßen und Details der Komponenten.'

1/4

Abbildung ähnlich

Produkt-Art

Kondensatorschütz

Polzahl

3polig

Anschluss

Schrauben

Typ

3RT2646-1AP03

Baugröße

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

100 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

416,24 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 1. Okt.

Kostenfreier Versand

634,45 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzahl der Öffner / für Hilfskontakte / anbaubar: 1
Aufstellungshöhe / bei Höhe über NN / maximal: 2000 m
Ausführung des Sicherungseinsatzes / für Kurzschlussschutz des Hauptstromkreises / bei Zuordnungsart 1 / erforderlich: gG: 250 A (690 V, 50 kA)
Ausführung des Sicherungseinsatzes / für Kurzschlussschutz des Hilfsschalters / erforderlich: gG: 10 A (500 V, 1 kA)
Berührungsschutz / frontseitig: fingersicher bei senkrechter Berührung von vorne
Einbaulage: bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
Schalthäufigkeit / bei AC-6b / bei 230 V / maximal [1/h]: 150
Schalthäufigkeit / bei AC-6b / bei 240 V / maximal [1/h]: 150
Schalthäufigkeit / bei AC-6b / bei 400 V / maximal [1/h]: 80
Schalthäufigkeit / bei AC-6b / bei 480 V / maximal [1/h]: 53
Schalthäufigkeit / bei AC-6b / bei 500 V / maximal [1/h]: 53
Schalthäufigkeit / bei AC-6b / bei 600 V / maximal [1/h]: 32
Schalthäufigkeit / bei AC-6b / bei 690 V / maximal [1/h]: 30
Schalthäufigkeit / bei AC-6b / bei 1000 V / maximal [1/h]: 30
Produkterweiterung / Hilfsschalter: ja
Anwendungsbereich: zum Schalten von kapazitiven Lasten, z.B. Kondensatorbatterien oder Umrichtern
Anzugsscheinleistung / der Magnetspule / bei AC: 296 VA
Haltescheinleistung / der Magnetspule / bei AC: 19 VA
Maximal zulässige Spannung für sichere Trennung / zwischen Spule und Hauptkontakten: 400 V
Schutzart IP / der Anschlussklemme: IP00
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hauptkontakte: 2x (8 ... 3/0), 1x (6 ... 3/0)
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14), 2x 12
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / eindrähtig: 2x (10 ... 16 mm²)
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig / minimal: 10 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig / maximal: 16 mm²
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / eindrähtig oder mehrdrähtig: 2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 10 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 70 mm²
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung: 2x (10 ... 50 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Kondensatorschütz

Typ: 3RT2646-1AP03

Baugröße: S3

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Schließer
1 Öffner

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Montageart: Schraubbefestigung
Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 120000

Mechanische Lebensdauer: 3000000

Ansprechzeit: 20 ms

Abfallzeit: 25 ms

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 80 mm

Höhe: 140 mm

Tiefe: 152 mm

Abm.: (B x H x T) 80 x 140 x 152 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862409 Siemens 3RT2646-1AP03 Kondensatorschütz 3 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862409 Siemens 3RT2646-1AP03 Kondensatorschütz 3 Schließer 1 St.

Beschreibung

Kondensatorschütz, AC-6b 100 kVAr, / 400 V, 3-polig, AC 230 V, 50 Hz, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss Kondensatorschütz SIRIUS 3RT26 zum Schalten von kapazitiven Lasten, z.B. Kondensatorbatterien oder Umrichtern.
Die Kondensatorschütze 3RT26 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie bieten konventionelle Antriebe für AC- und DC-Betätigung, als auch elektronische Antriebe mit AC/DC-Betätigung. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Kondensatorschütze 3RT26 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung in Schraubanschlusstechnik erhältlich.
Das umfassende Zubehör ist einheitlich für alle Baugrößen.
Die Kondensatorschütze 3RT26 lösen die Kondensatorschütze 3RT16 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
