Siemens 3RT2023-2KB40 Leistungsschütz 3 Schließer 690 V/AC 1 St. kaufen

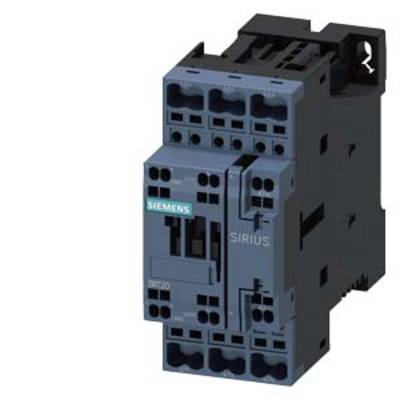

Ein elektromechanischer Schütz von Siemens mit der Aufschrift 'SIRIUS', in einer typischen Bauform für Automationsanwendungen.

Abbildung ähnlich

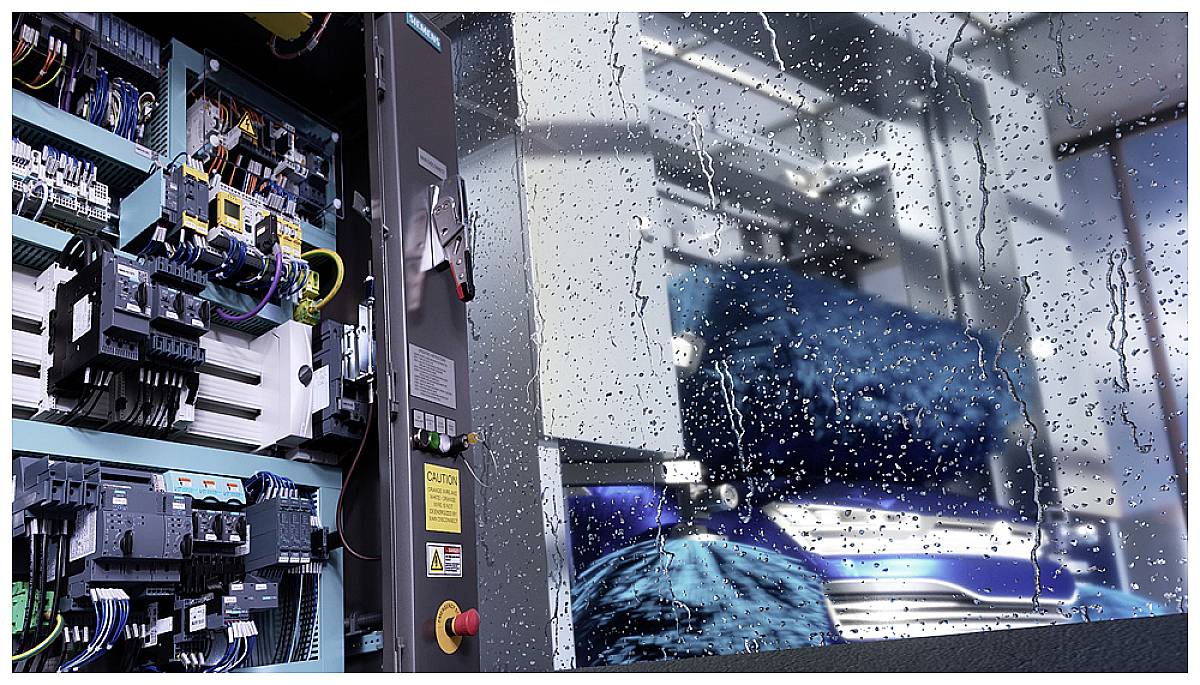

'Innenansicht eines geöffneten Steuerungsschrankes mit komplexer Elektronik; im Hintergrund verschwommener Blick durch regennasses Fenster.'

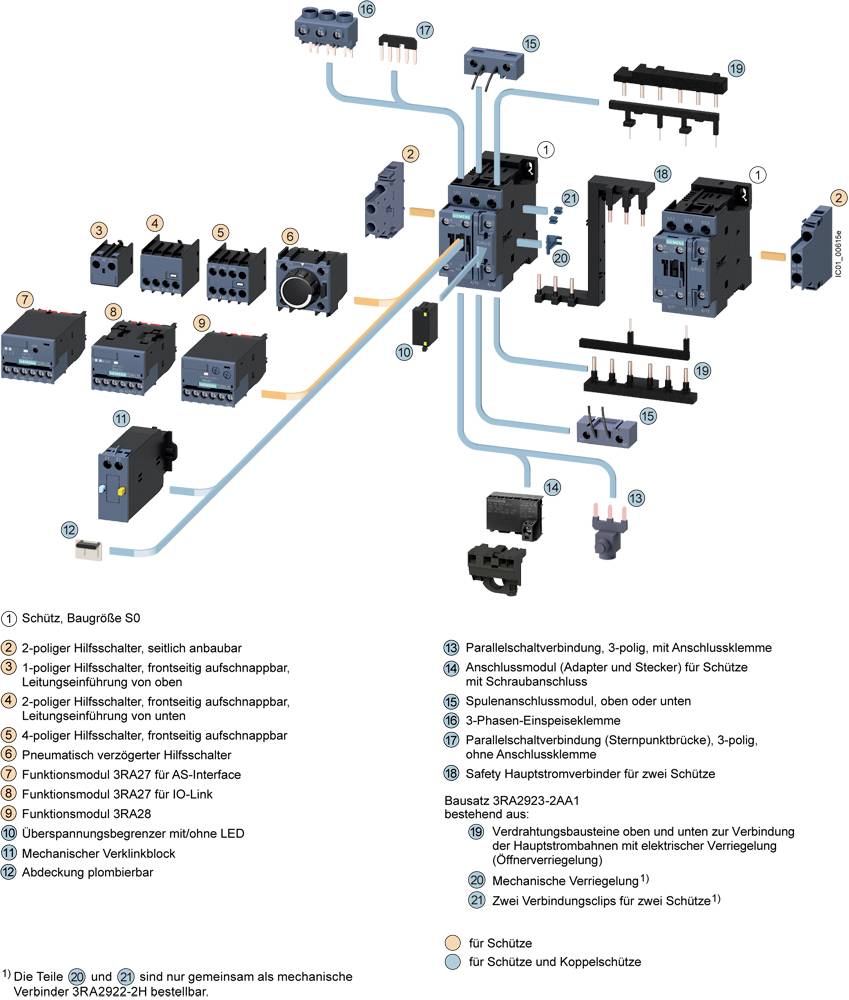

'Explosionszeichnung von Schützenbauteilen, einschließlich Schütze, Kontakte, Zusatzmodule und Verkabelung mit Nummerierung für Identifikation.'

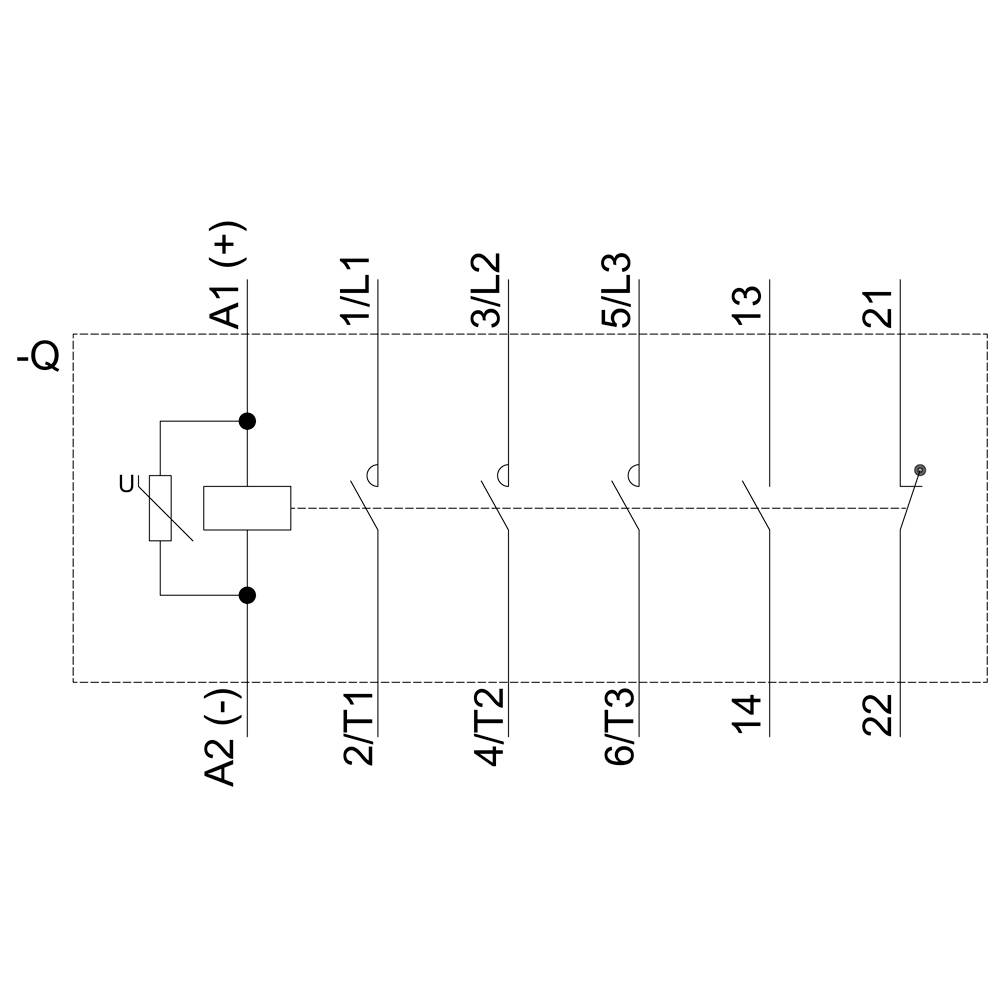

'Ein Schaltplan zeigt einen Relais-Schaltkreis mit den Anschlüssen A1 (+), A2 (-), 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.'

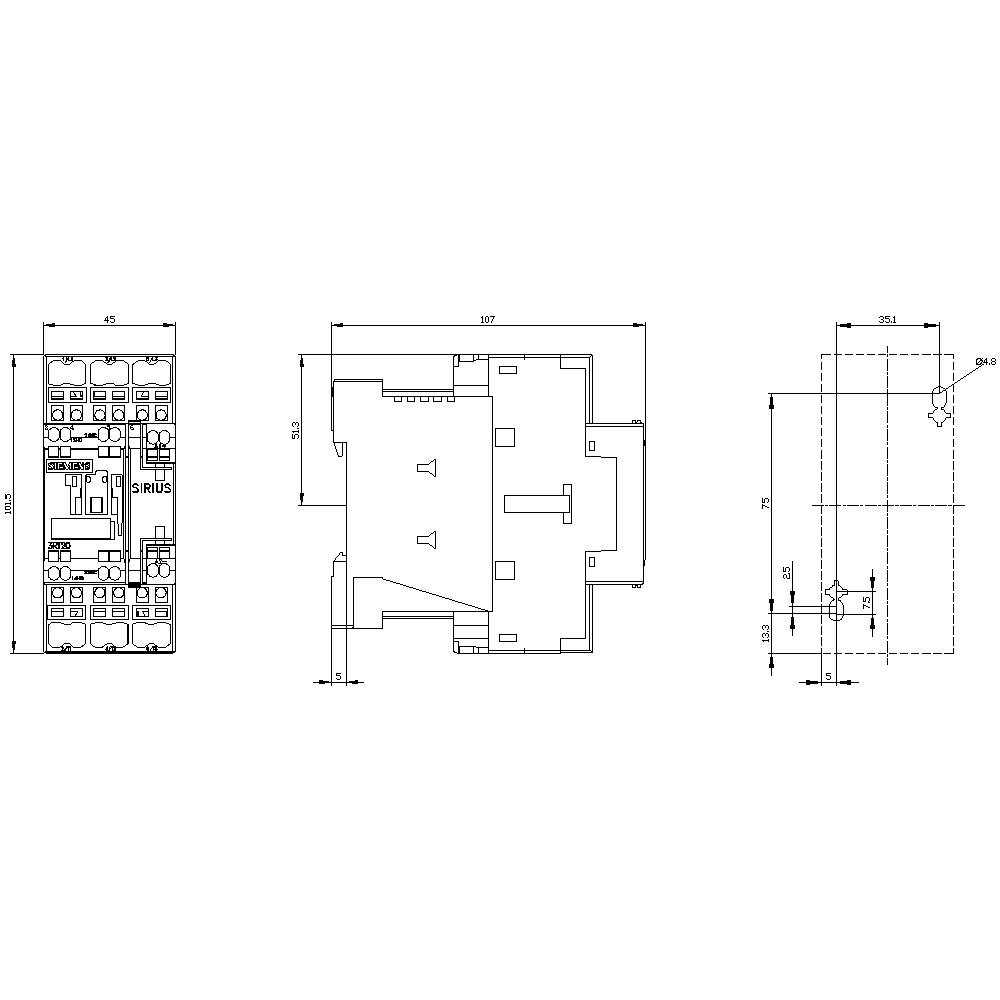

Technischer Schaltplan eines elektronischen Geräts in drei Ansichten mit detaillierten Abmessungen in Millimetern.

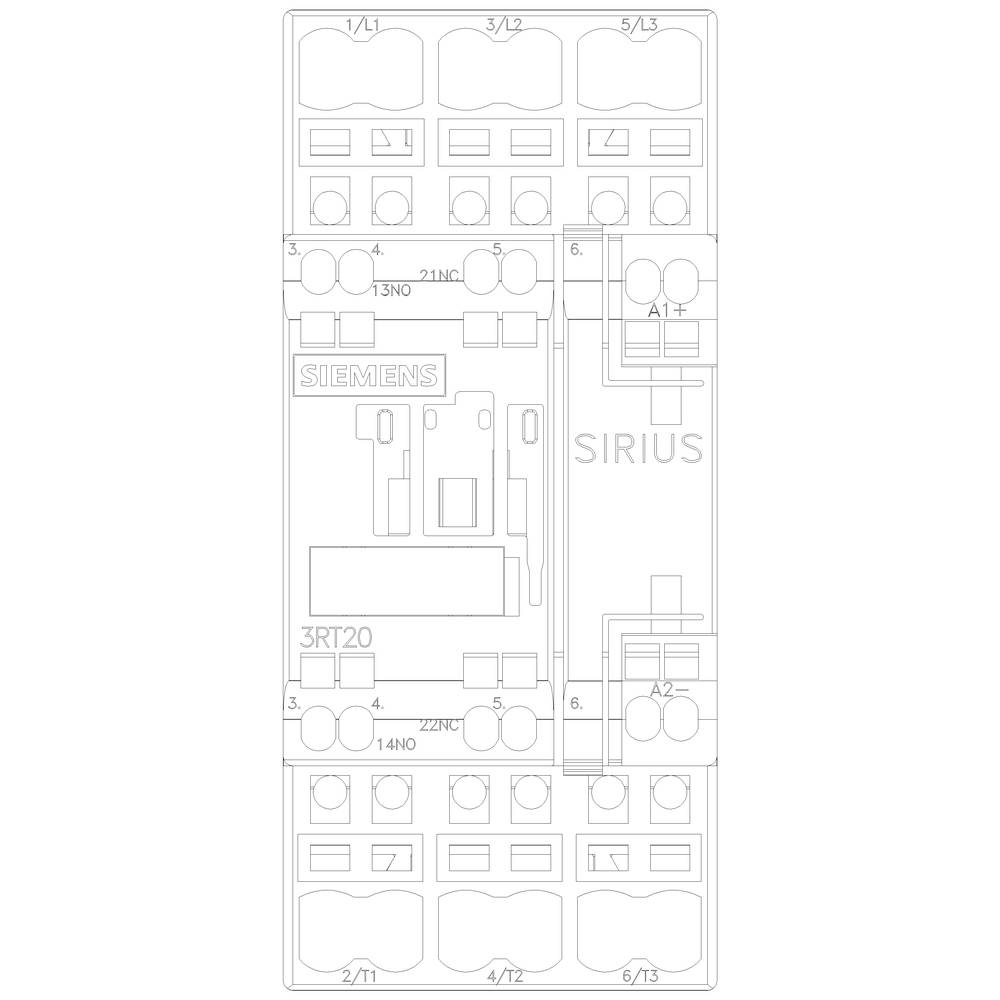

Der Schaltplan zeigt die vordere Ansicht eines Siemens SIRIUS 3RT20 Schützes mit Anschlüssen für Steuer- und Hauptstromkreise.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Typ

3RT2023-2KB40

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

68 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

68,65 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

4,95 € Versand

Versand

92,43 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Koppelschütz, AC-3e, 9 A/4 kW/400V, 3-polig, DC 24V, 1S+1Ö, Federzuganschluss

Anzahl der Hilfskontakte als Schließer: 1
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Höhe: 102 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anschlussart Hauptstromkreis: Federzuganschluss
Bemessungsbetriebsleistung NEMA: 5 kW
Spannungsart zur Betätigung: DC

Unser Service für Sie

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2023-2KB40

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 107 mm

Abm.: (B x H x T) 45 x 102 x 107 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: Federzuganschluss

: DC

: 8.5 A

: 3.67749375

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1746853 Siemens 3RT2023-2KB40 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746853 Siemens 3RT2023-2KB40 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit eingestecktem Varistor, Hilfskontakte: 1 S + 1 Ö, Federzuganschluss, Baugröße: S0, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
