Siemens 3RT2017-1KB42 Leistungsschütz 3 Schließer 690 V/AC 1 St. kaufen

Abbildung eines Siemens SIRIUS Schützes 3RT2017, schwarzes und blaues Gehäuse, mit Anschlüssen für elektrische Installationen.

Abbildung ähnlich

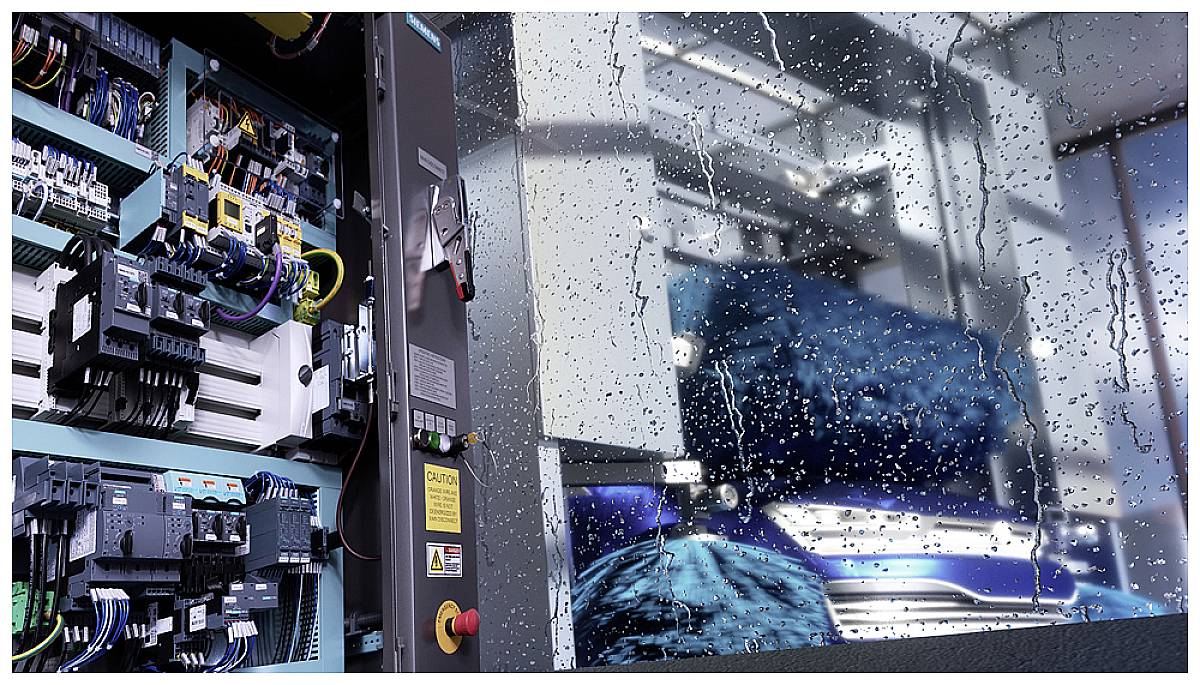

Ein Schaltkasten mit offenen elektrischen Komponenten steht neben einem Fenster; draußen regnerische Sicht mit verschwommener Landschaft.

Eine Schaltplanskizze zeigt verschiedene elektrische Schalter und ihre Verbindungen in einem Stromkreis mit erklärenden Labels auf Deutsch.

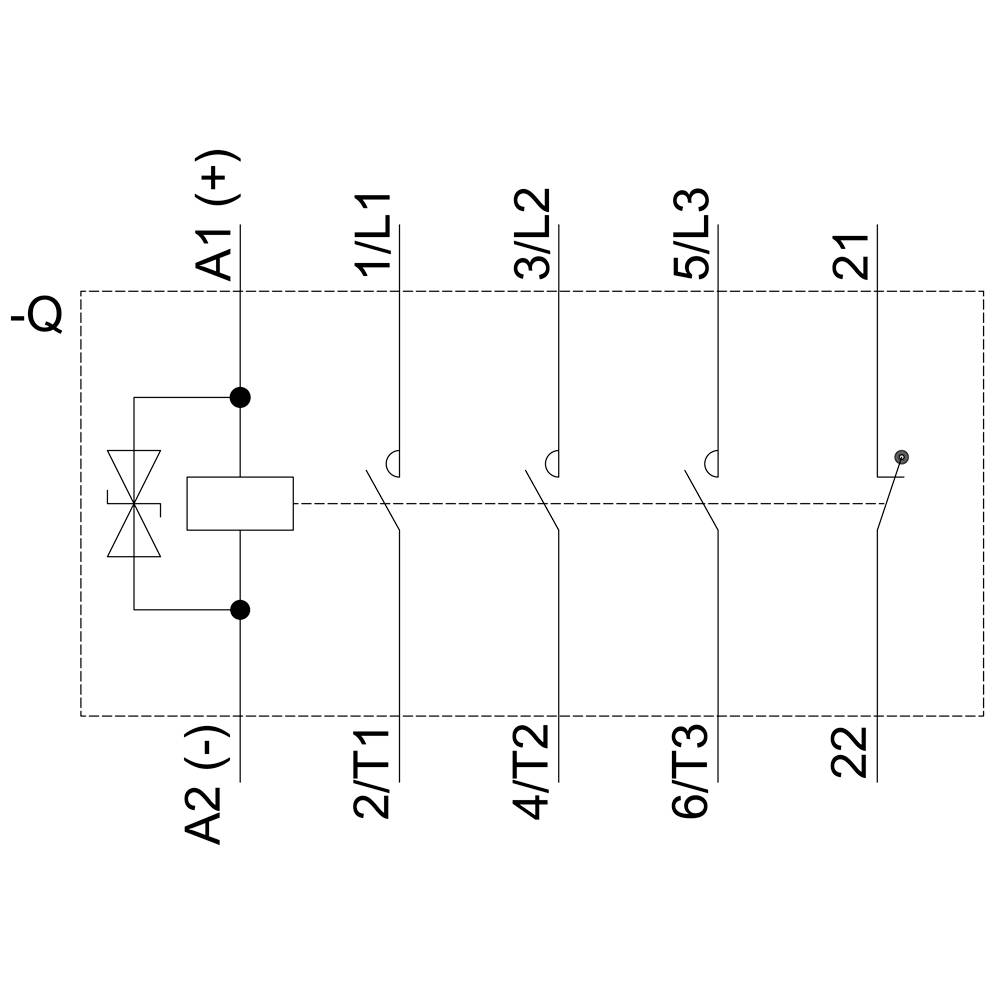

'Schütz-Schaltplan mit Spulenanschlüssen A1(+) und A2(-). Hauptanschlüsse: 1/L1, 3/L2, 5/L3 oben; 2/T1, 4/T2, 6/T3, 21, 22 unten.'

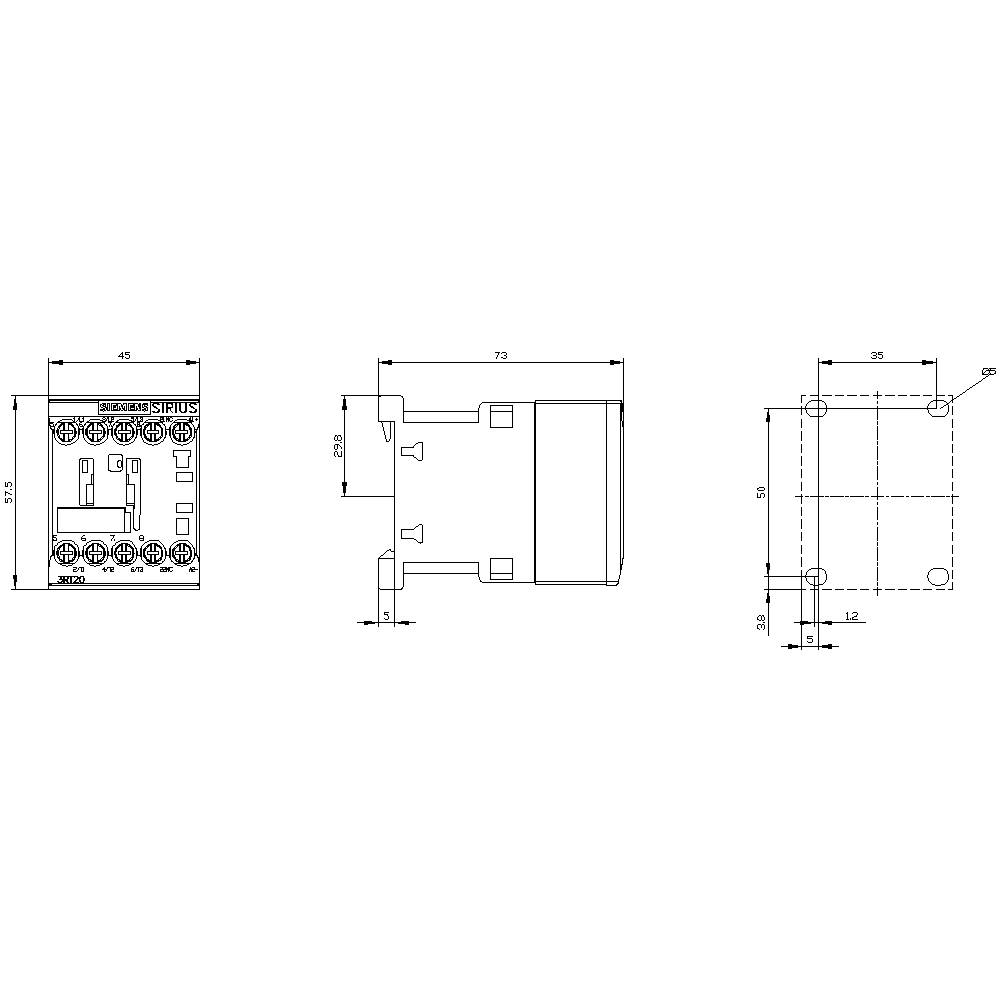

Technische Zeichnung eines rechteckigen Bauteils mit Maßen in Millimetern. Enthält Ansichten von vorne, seitlich und oben mit Details.

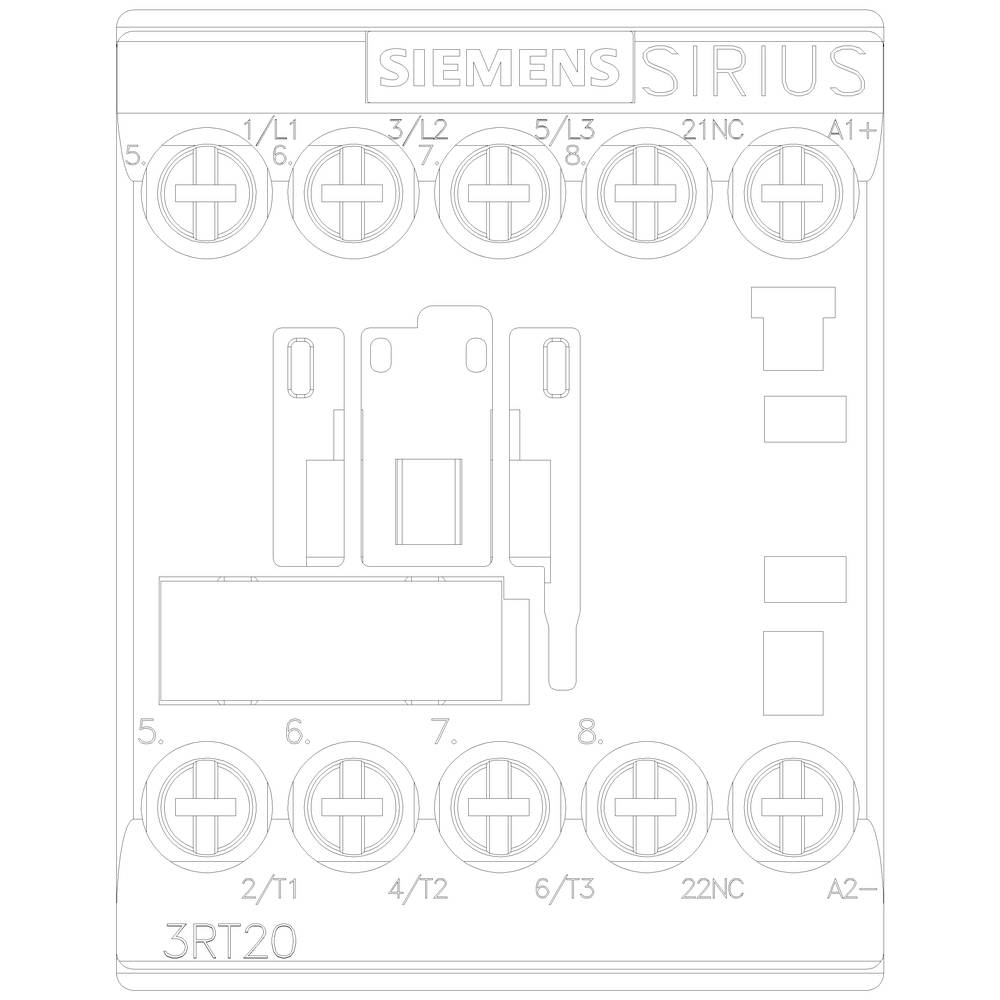

'Siemens Sirius 3RT20' Schaltplan: 10 markierte Anschlüsse oben, davon 4 Hauptkontakte L1, L2, L3, 2 Hilfskontakte 21NC.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Typ

3RT2017-1KB42

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (47,05 € / Stück)

52,09 €

-10 %

47,05 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Koppelschütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, DC 24V, 1Ö, Schraubanschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2017-1KB42

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 58 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 58 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Schraubanschluss

: DC

: 8.5 A

: 5.516

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741104 Siemens 3RT2017-1KB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741104 Siemens 3RT2017-1KB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit integrierter Suppressordiode, Hilfskontakte: 1 Ö, Schraubanschluss, Baugröße: S00, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
