Siemens 3RT2016-2WB42 Leistungsschütz 3 Schließer 690 V/AC 1 St. kaufen

Ein elektrisches Contactor-Gerät der Marke Siemens, Modell Sirius. Es zeigt mehrere Anschlüsse und eine manuelle Bedieneinheit.

Abbildung ähnlich

Ein Schaltschrank voller Elektronik neben einer Fensteransicht eines Industriemaschinenraums, durch den Regen tropft.

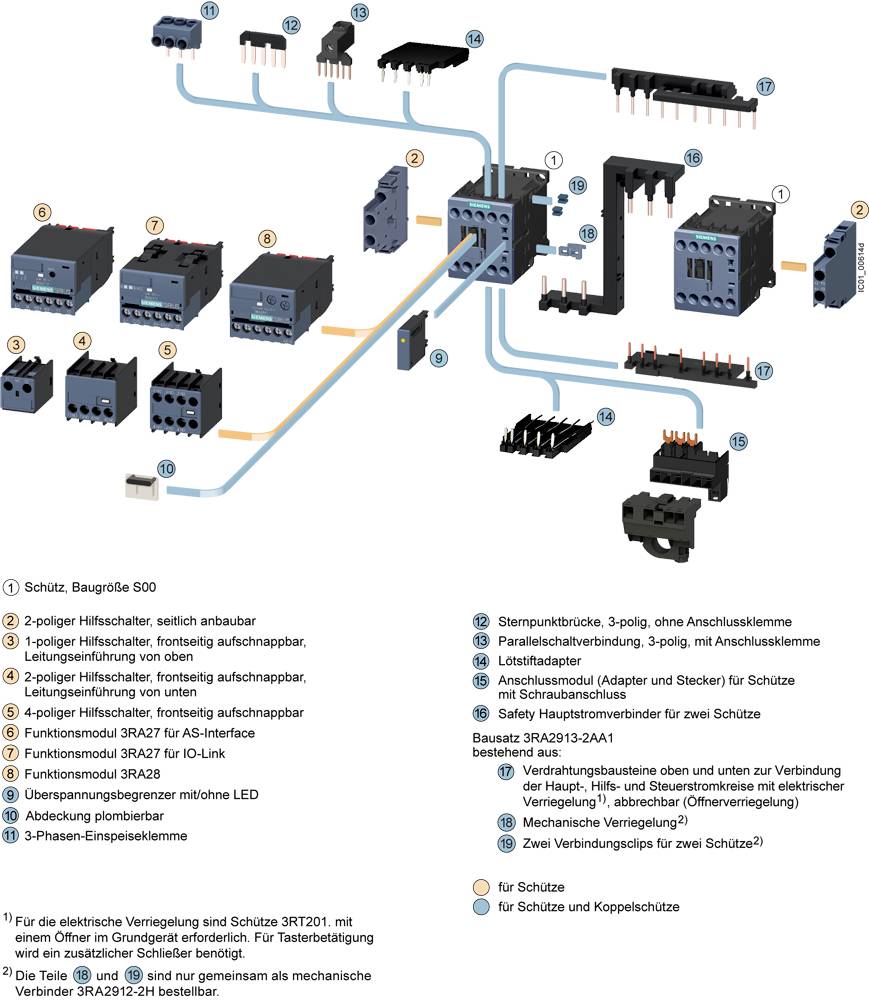

Schaltplan mit verschiedenen Schütztypen, Anschlüssen und Zubehör. Markierte Verbindungen und Beschriftungen erläutern die Schützmontage und Verdrahtung.

Schaltplan eines Schützrelais mit Spulenanschlüssen A1 (+) und A2 (-), drei Hauptkontakte L1, L2, L3 und zwei Hilfskontakte T1, T2.

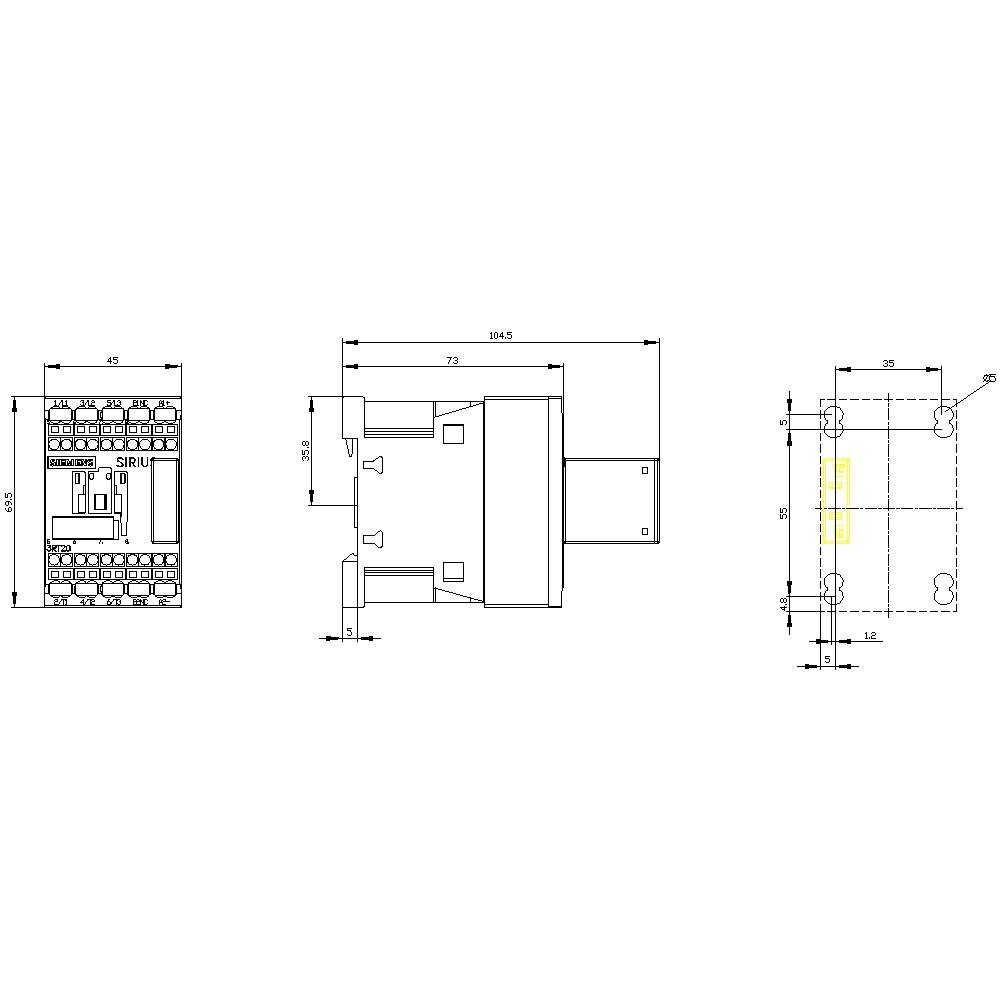

Technische Zeichnung eines Schalters mit Front- und Seitenansicht. Maße sind angegeben. Hauptkomponenten sind klar dargestellt.

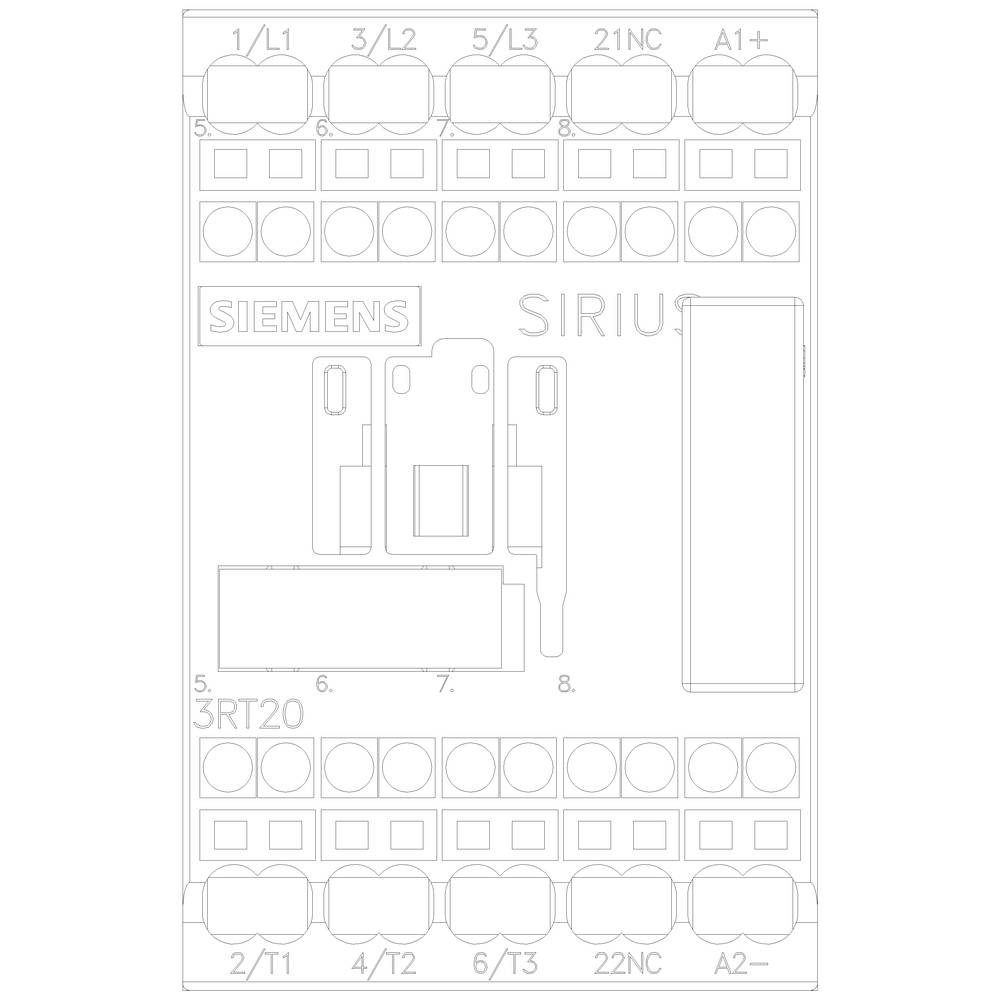

Ein elektrisches Schaltdiagramm eines Siemens Sirius 3RT20 Leistungsschützes, zeigt Anschlussklemmen und Schaltplänelemente.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Typ

3RT2016-2WB42

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

35,59 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

4,95 € Versand

Versand

64,10 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Koppelschütz, AC-3e, 9 A/4 kW/400V, 3-polig, DC 24V, 1Ö, Federzuganschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2016-2WB42

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 121 mm

Abm.: (B x H x T) 45 x 70 x 121 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Federzuganschluss

: DC

: 8.5 A

: 3.67749375

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1700741 Siemens 3RT2016-2WB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700741 Siemens 3RT2016-2WB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, 0,85-1,85* US, mit aufgestecktem Varistor, Hilfskontakte: 1 Ö, Federzuganschluss, Baugröße: S00, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
