Siemens 3RT2016-1JB42 Leistungsschütz 3 Schließer 690 V/AC 1 St. kaufen

'Siemens Sirius 3RT20-Sicherheitschütz, Vorderansicht, zeigt Anschlüsse und Markenlabel. Farblich in Blau und Schwarz gestaltet.'

Abbildung ähnlich

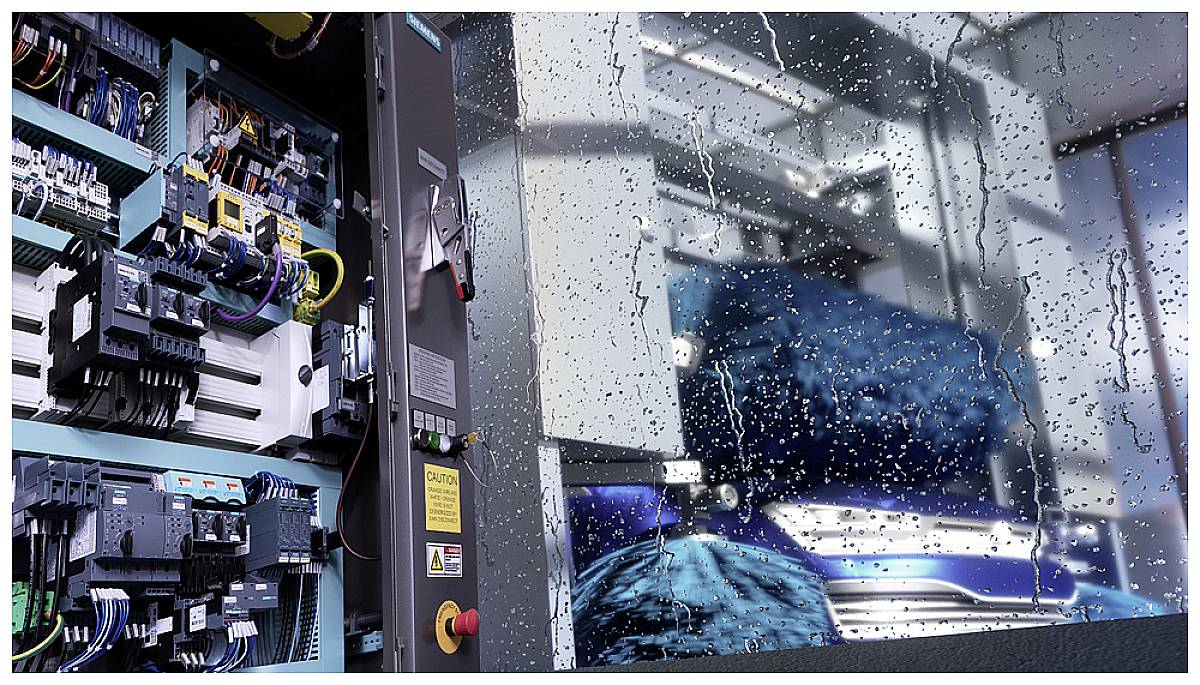

Ein Schaltschrank mit offenen elektronischen Komponenten, im Hintergrund eine Maschine hinter einer nassen Glasscheibe sichtbar.

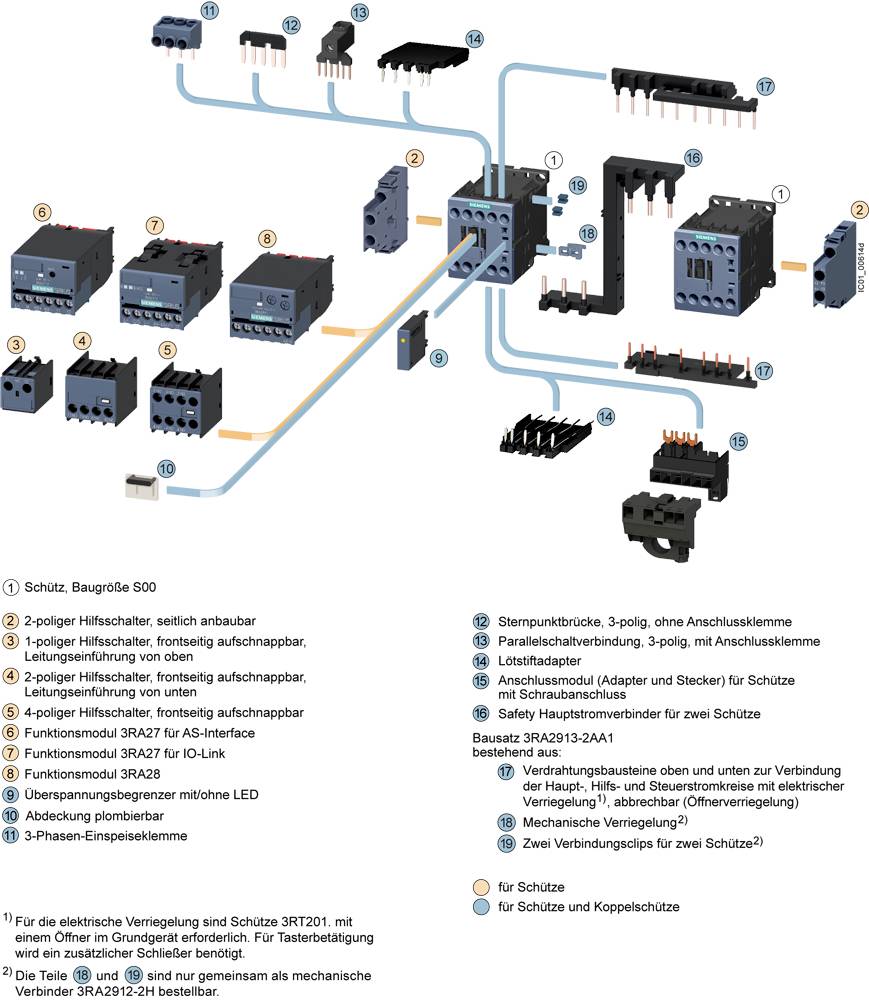

Diagramm einer elektrischen Schaltung mit verschiedenen Schützen und Zubehörteilen, nummeriert und beschriftet mit einer Legende.

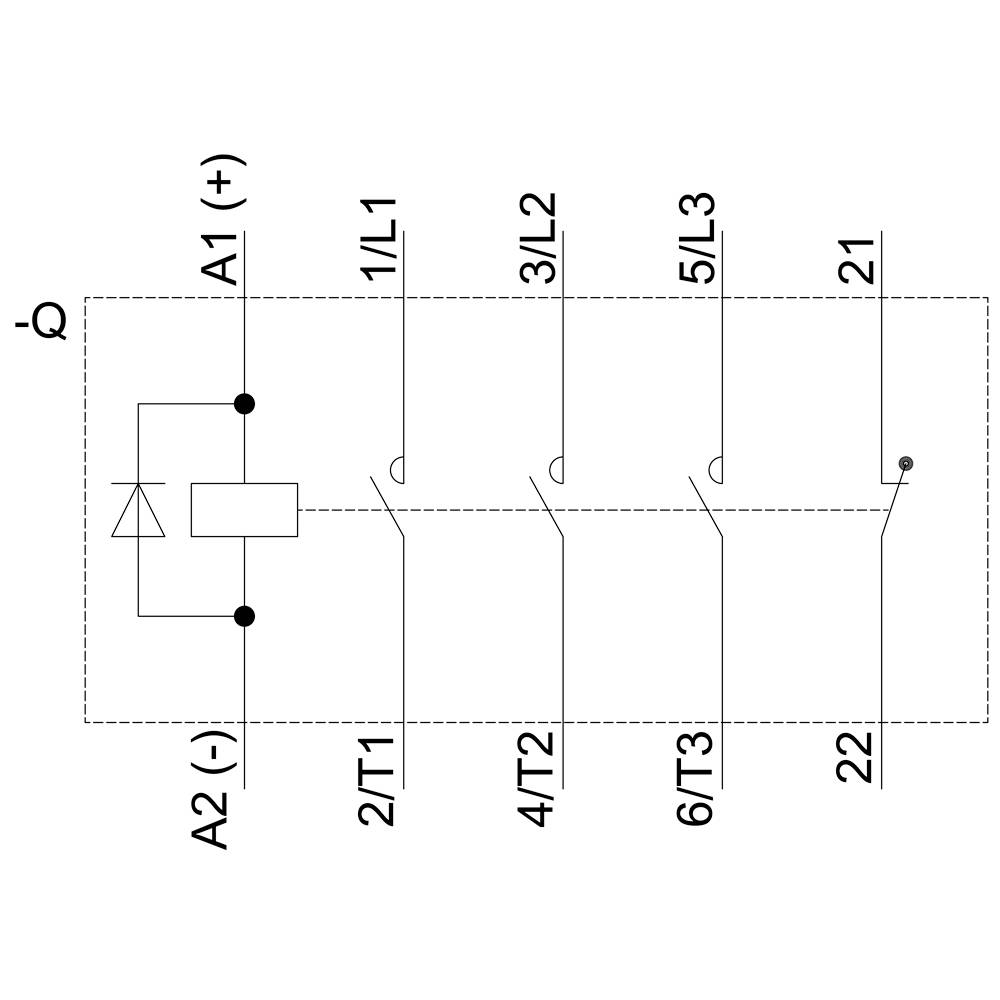

'Schützschaltkreisschema mit Anschlussklemmen A1(+) und A2(-). L1, L2, L3 für Stromführung zum Ausgang T1, T2, T3.'

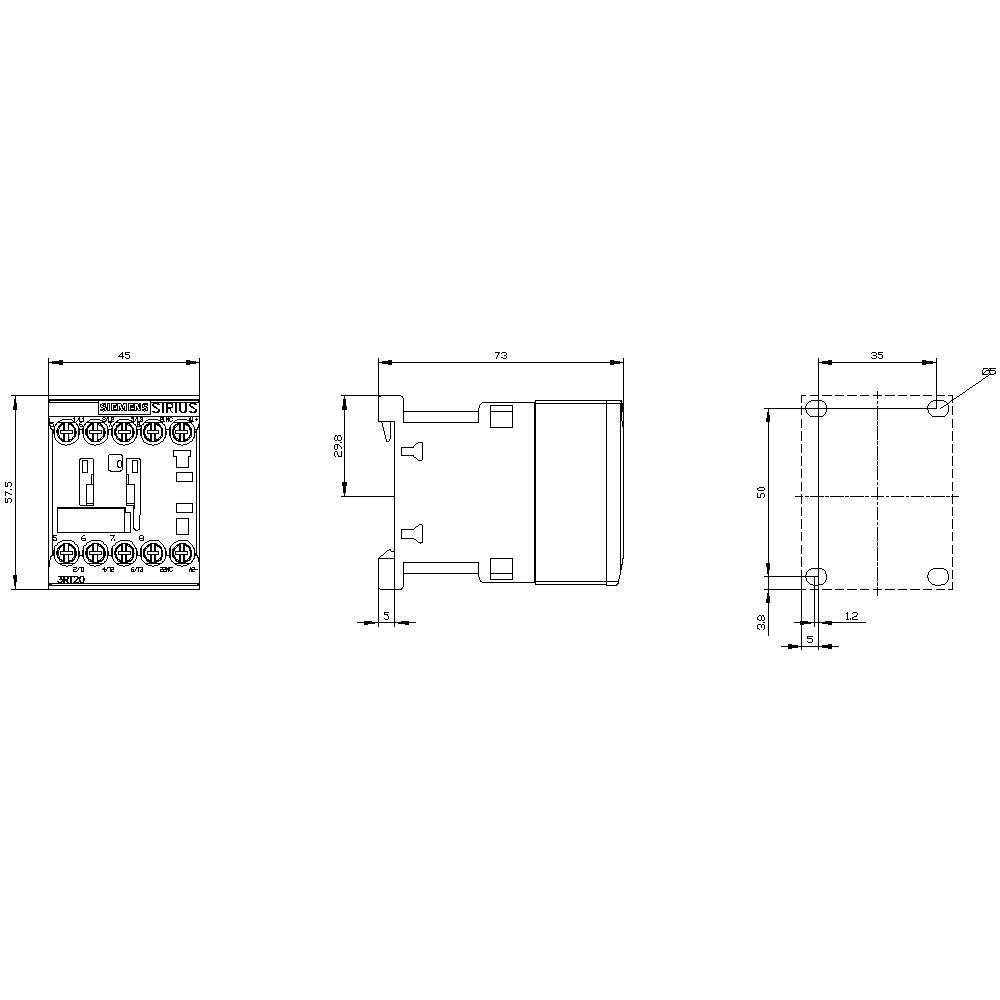

Technische Zeichnung eines elektrischen Relais mit drei Ansichten: Vorderseite, Seite und Oberseite, inkl. Maßangaben in Millimetern.

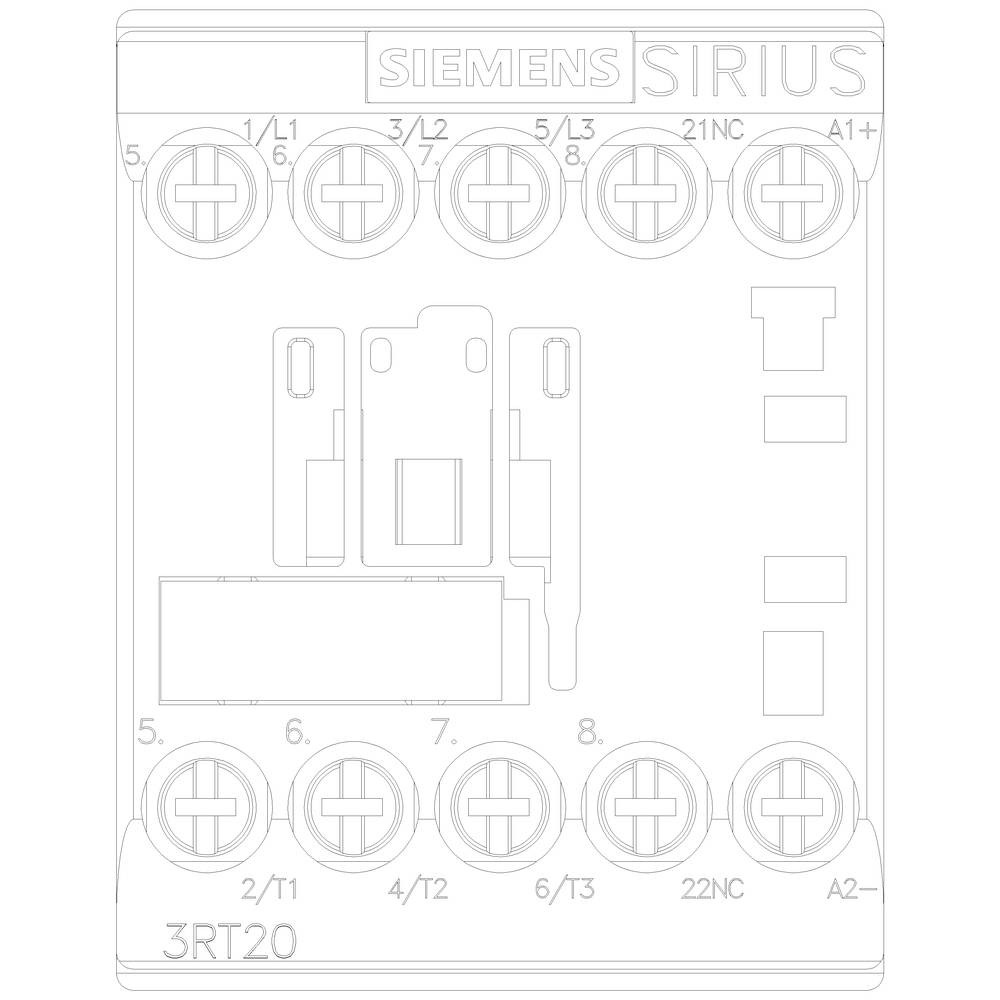

'Siemens SIRIUS'-Schütz-Frontansicht, Modellnummer '3RT20', mit Klemmenbezeichnungen oben, darunter Steueranschlüsse.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Typ

3RT2016-1JB42

Datenblatt (PDF)

Sofort-Lieferung morgen

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (34,45 € / Stück)

34,45 €

zzgl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Koppelschütz, AC-3e, 9 A/4 kW/400V, 3-polig, DC 24V, 1Ö, Schraubanschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2016-1JB42

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 58 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 58 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Schraubanschluss

: DC

: 8.5 A

: 3.677

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1731335 Siemens 3RT2016-1JB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1731335 Siemens 3RT2016-1JB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit integrierter Diode, Hilfskontakte: 1 Ö, Schraubanschluss, Baugröße: S00, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
