Siemens 3RT2015-2JB42 Leistungsschütz 3 Schließer 690 V/AC 1 St. kaufen

Ein schwarzer Siemens SIRIUS Schütz-Relaisblock mit mehreren Anschlüssen, Modellnummer '3RT2016', für industrielle Steuerungssysteme.

Abbildung ähnlich

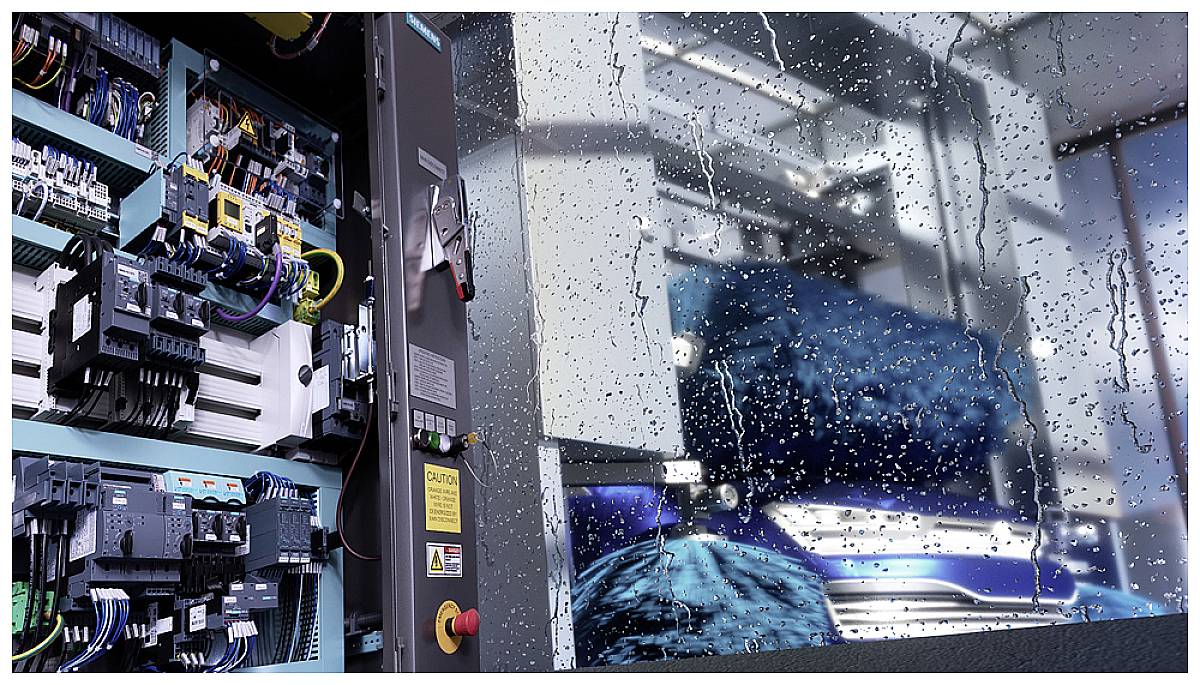

Ein Elektroschrank mit offenen Kabeln und Schaltern steht neben einem Fenster, das von Regentropfen bedeckt ist. Draußen ist eine unscharfe industrielle Maschinerie sichtbar.

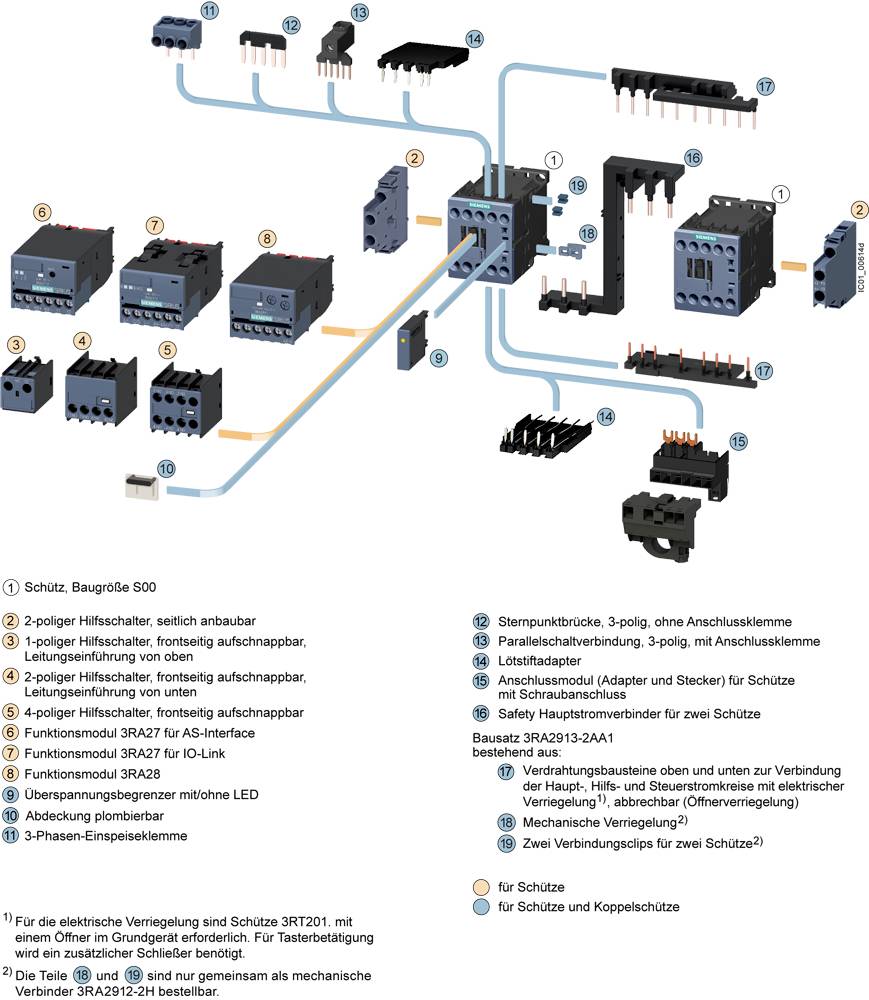

Eine technische Abbildung zeigt verschiedene elektrische Schalter und Module mit nummerierten Beschriftungen und Erklärungen.

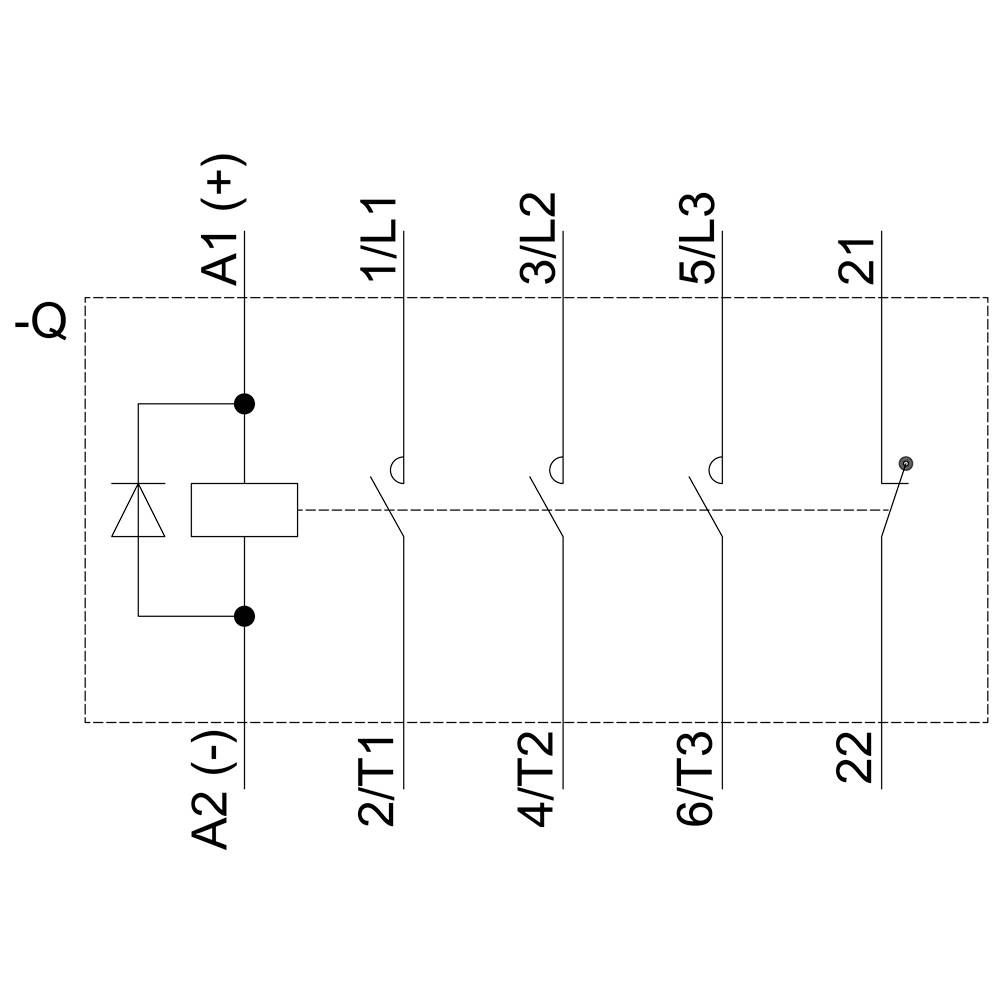

Schaltplan eines Schützes: Links Dioden- und Spulensymbol. Rechts sind drei Schalterreihen mit Anschlüssen A1, A2 und Seriennummerierung.

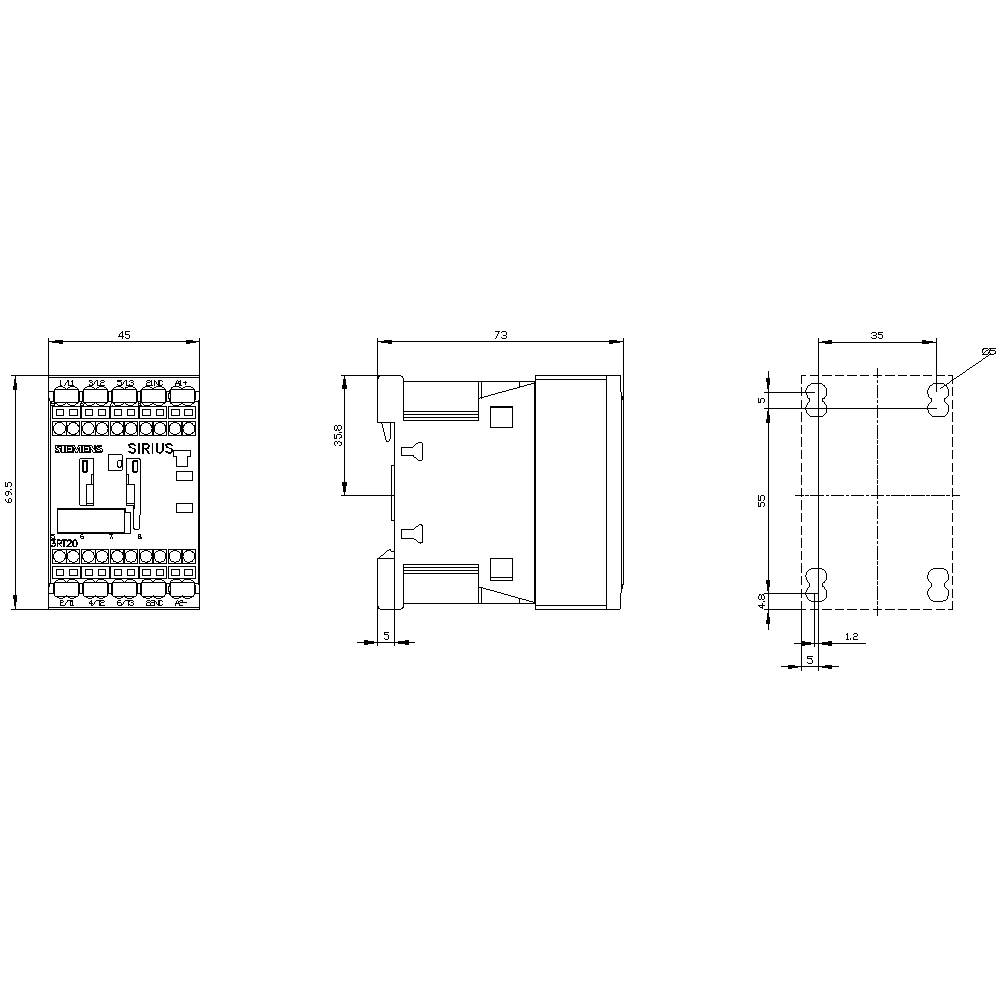

Technische Zeichnung eines 3-poligen Schützes mit Maßen: 45 mm Breite, 73 mm Tiefe, 55 mm Höhe. Gezeigte Ansichten: vorne, seitlich, oben.

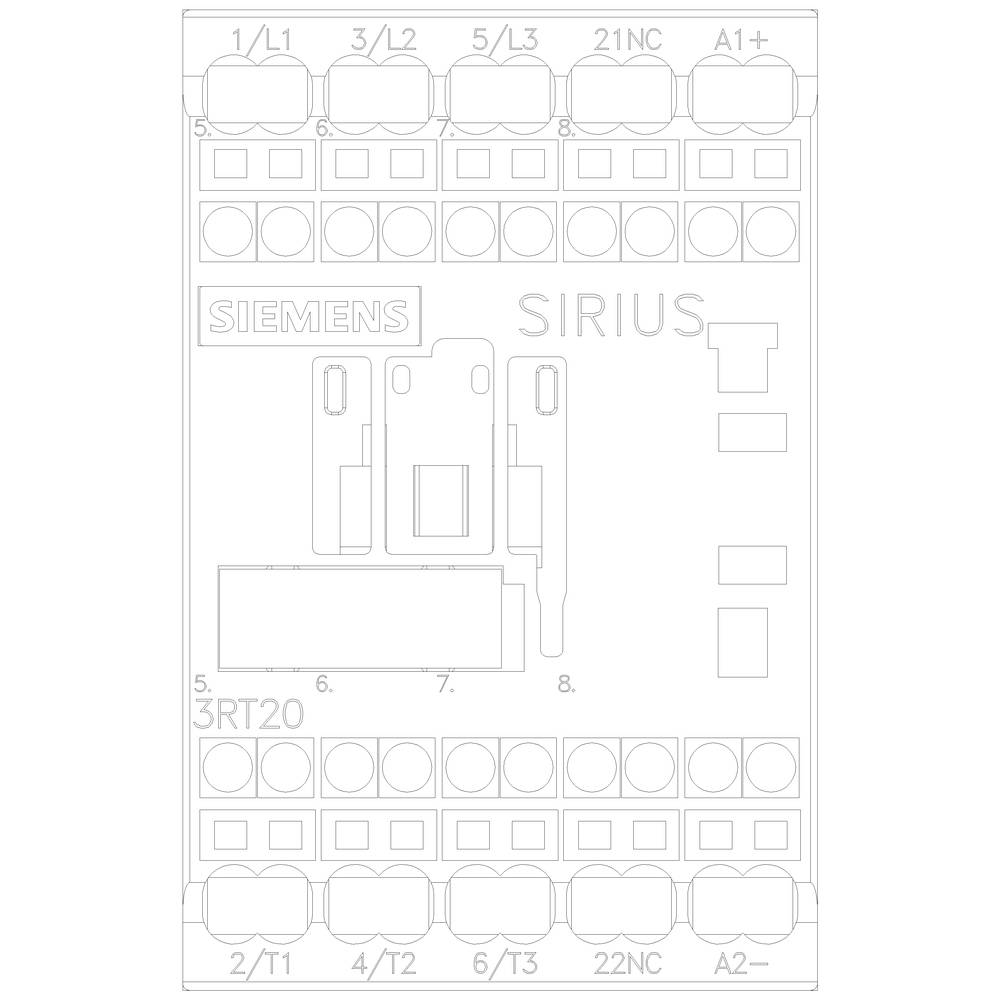

Technische Zeichnung eines Siemens Sirius Schütz 3RT20. Oben sind die Anschlüsse 1/L1, 3/L2, 5/L3 dargestellt, unten 2/T1, 4/T2, 6/T3.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Typ

3RT2015-2JB42

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

89 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

34,35 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

4,95 € Versand

Versand

61,80 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Koppelschütz, AC-3e, 7 A/3 kW/400V, 3-polig, DC 24V, 1Ö, Federzuganschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2015-2JB42

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 3 kW

: 3

: 1

: 7 A

: 18 A

: 24-24 V

: Federzuganschluss

: DC

: 6.5 A

: 2.206

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1730518 Siemens 3RT2015-2JB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1730518 Siemens 3RT2015-2JB42 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 7 A, 3 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit integrierter Diode, Hilfskontakte: 1 Ö, Federzuganschluss, Baugröße: S00, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
