Siemens 3RT1355-6AP36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V 1 St. kaufen

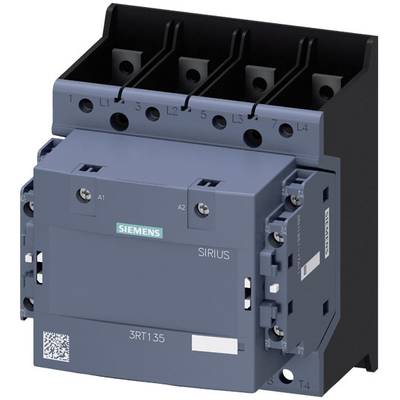

Elektrisches Schütz von Siemens mit der Aufschrift 'SIRIUS', graues Gehäuse, mehrere Anschlüsse oben, geeignet für industrielle Anwendungen.

Abbildung ähnlich

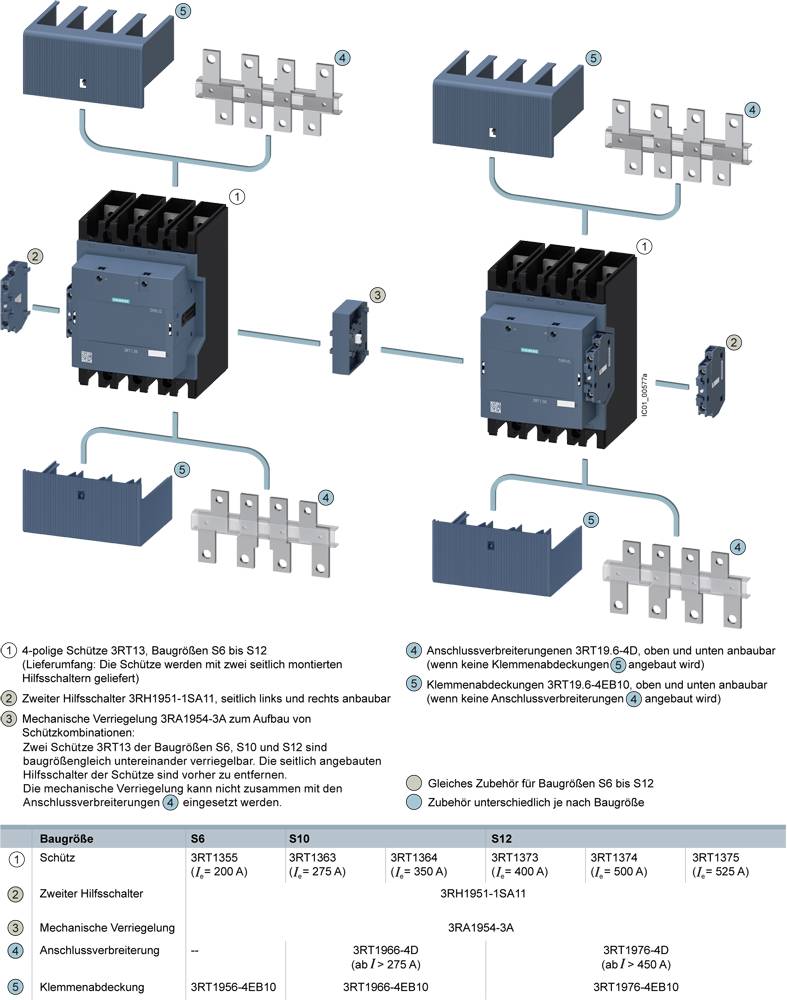

Lageplan zeigt Schütze mit Zubehör und deren Anschlussmöglichkeiten. Baureihe 3RT153, 3RT154 mit Kennzeichen der relevanten Bauteile.

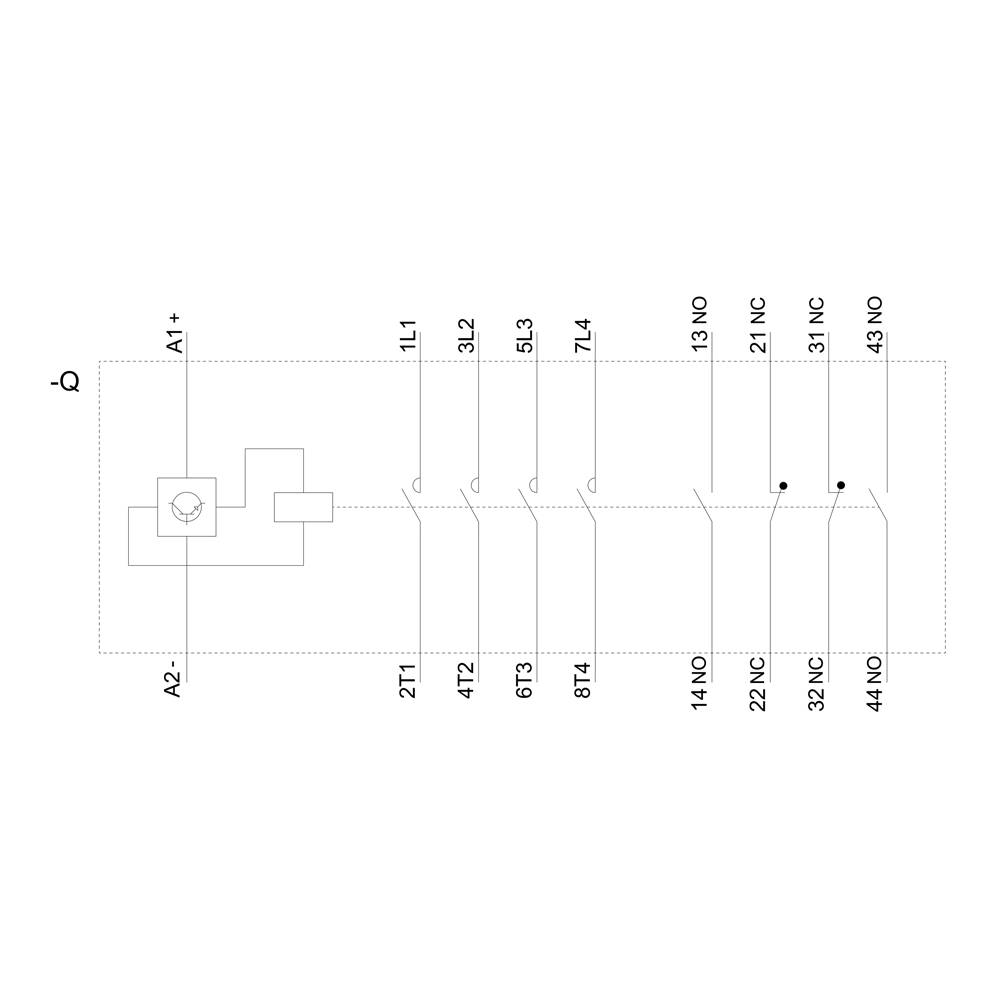

Schaltplan eines elektrischen Schaltkreises mit mehreren Anschlüssen und Schaltern, gekennzeichnet mit 1L1 bis 4L und 14 NO bis 44 NO.

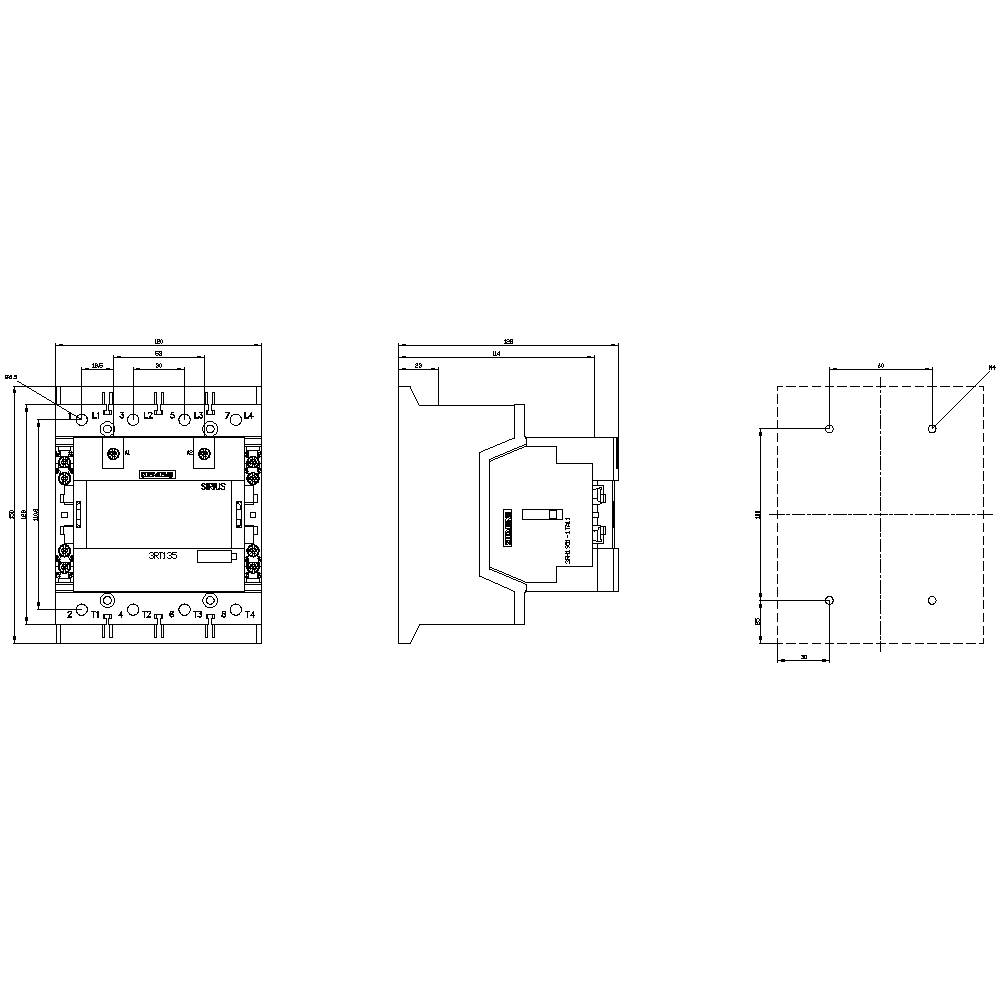

Technische Zeichnung eines elektronischen Bauteils mit drei Ansichten: Draufsicht, Seitenansicht und Rückansicht. Maße und Anschlüsse sind markiert.

1/4

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Nennspannung

690 V

Leistung

75000 W

Anschluss

Schrauben

Schienenanschluss

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

100 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

534,41 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 7. Okt.

Kostenfreier Versand

810,92 €

760,50 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzahl der Schließer / am Schütz / für Hilfskontakte: 2
Anzahl der Schließer / für Hauptkontakte: 4
Anzahl der Schließer / für Hilfskontakte: 2
Anzahl der Schließer / für Hilfskontakte / anbaubar: 2
Anzahl der Schließer / für Hilfskontakte / unverzögert schaltend: 2
Anzahl der Öffner / am Schütz / für Hilfskontakte: 2
Anzahl der Öffner / für Hilfskontakte: 2
Anzahl der Öffner / für Hilfskontakte / anbaubar: 2
Anzahl der Öffner / für Hilfskontakte / unverzögert schaltend: 2
Betriebsstrom bei AC-1 / bei 400 V / bei Umgebungstemperatur 40 °C: 200 A
Betriebsstrom bei AC-3 / bei 400 V: 140 A
Anzugsleistung der Magnetspule bei DC: 135 W
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 1x (18 ... 14), 2x (18 ... 14)
Aufstellungshöhe bei Höhe über NN / maximal: 2000 m
Reiheneinbau: ja
Berührungsschutz frontseitig: fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung
Isolationsspannung des Hauptstromkreises bei Verschmutzungsgrad 3: 1000 V
Spiegelkontakt: ja
Schutzart: Frontseitig IP20 mit Abdeckung
Stoßspannungsfestigkeit des Hauptstromkreises: 8 kV
Produkterweiterung / Hilfsschalter: ja

Produkt-Art: Schütz

Typ: 3RT1355-6AP36

Baugröße: S6

Polzahl: 4polig

Kontaktart: 2 Schließer
2 Öffner

Nennspannung: 690 V

Steuerspannung (min.): 100 V/AC
100 V/DC

Steuerspannung (max.): 250 V/AC
250 V/DC

Steuerspannungs-Bereich: 100, 100 - 250, 250 V/AC, V/DC

: 75000 W

Montageart: Schraubbefestigung

Anschluss: Schrauben
Schienenanschluss

Ansprechzeit: 70 ms

Abfallzeit: 55 ms

: IP00

Min. Temperatur: -40 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 150 mm

Tiefe: 128 mm

Abm.: (B x H x T) 120 x 150 x 128 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2863521 Siemens 3RT1355-6AP36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2863521 Siemens 3RT1355-6AP36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V 1 St.

Beschreibung

Schütz, AC-1, 200 A/400 V/40 °C, S6, 4-polig, AC/DC 100-250V, 2S+2Ö, Anschlussschiene/ Schraubanschluss Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
