Siemens 3RT1264-6AP36 Vakuumschütz 3 Schließer 1000 V/AC 1 St. kaufen

Ein elektrischer Leistungsschalter mit mehreren Metallkontakten und einem weißen Gehäuse.

Abbildung ähnlich

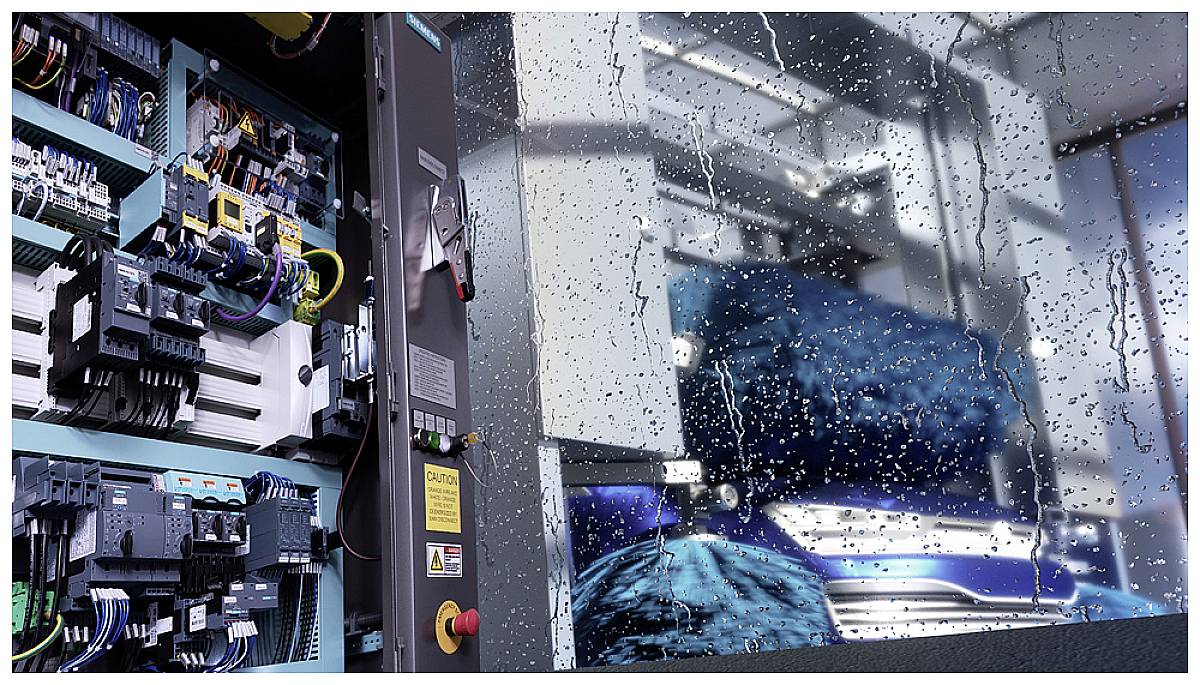

'Innenansicht einer Industrieanlage mit geöffneten Schaltschrank und Fenster mit Regentropfen. Im Hintergrund Maschinen mit blauem Element.'

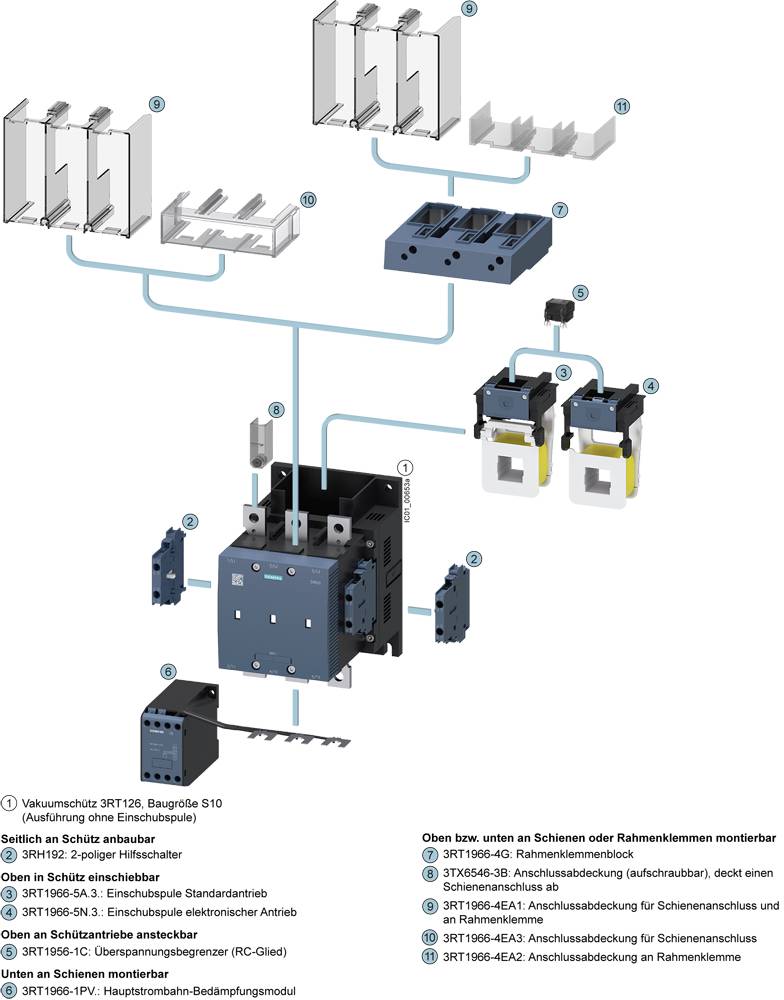

Explosionszeichnung eines Schalters mit zahlreichen Komponenten: zwei Hauptschalter, Verdrahtung, Montagehalterungen und Beschriftung.

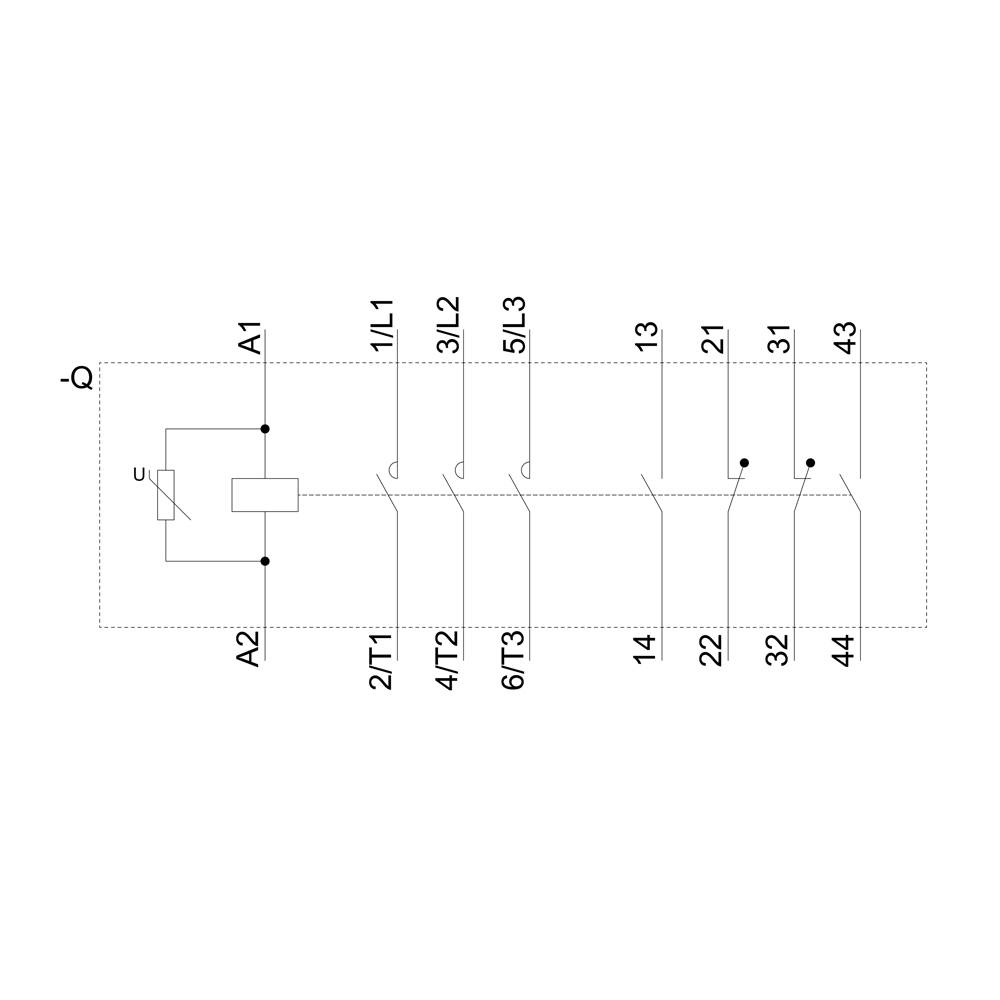

Schaltplan zeigt einen elektrischen Stromkreis mit verschiedenen Anschlüssen und Verbindungen für eine Steuerungseinheit.

Technische Zeichnung eines elektrischen Bauteils mit drei Ansichten: Vorderansicht, Seitenansicht und Steckplan mit Maßen und Details.

1/5

Abbildung ähnlich

Produkt-Art

Vakuumschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Anschluss

Schienenanschluss

Typ

3RT1264-6AP36

Datenblatt (PDF)

Lieferung Di., 29. Sept.

59 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (1.200,84 € / Stück)

1.298,32 €

-8 %

1.200,84 €

zzgl. MwSt.

Kostenfreier Versand

nur 89,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Vakuumschütz,AC-3e,225A/110kW/400V,3-polig,AC/DC220-240V,2S+2Ö,Anschlussschiene/Schraubanschluss

Betriebsspannung bei AC 50 Hz: 1000 V
Betriebsspannung bei AC 60 Hz: 1000 V
Bemessungsbetriebsleistung bei AC-3, 400 V: 110 kW
Spannungsart zur Betätigung: AC/DC
Breite: 145 mm
Anschlussart Hauptstromkreis: Schienenanschluss
Bemessungsbetriebsleistung NEMA: 150 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 225 A
Höhe: 210 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 330 A

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 240 mm²

Produkt-Art: Vakuumschütz

Typ: 3RT1264-6AP36

Baugröße: S10

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Montageart: Schraubbefestigung

Anschluss: Schienenanschluss

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 145 mm

Höhe: 210 mm

Tiefe: 206 mm

Abm.: (B x H x T) 145 x 210 x 206 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 110 kW

: 3

: 2

: 2

: 225 A

: 330 A

: 220-240 V

: 220-240 V

: 220-240 V

: Schienenanschluss

: AC/DC

: 195 A

: 110 kW

: 110.325

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741935 Siemens 3RT1264-6AP36 Vakuumschütz 3 Schließer 1000 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741935 Siemens 3RT1264-6AP36 Vakuumschütz 3 Schließer 1000 V/AC 1 St.

Beschreibung

Vakuumschütz AC-3e/AC-3 225 A, 110 kW / 400 V, 3-polig, Uc: 220-240 V AC(50-60 Hz) / DC Antrieb: konventionell Hilfskontakte 2 S + 2 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz SIRIUS 3RT12 zum Schalten von Motoren.
Die Vakuumschütze 3RT12 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Die Vakuumschütze zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie besitzen einen DC-Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmenangeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
