Siemens 3RT1076-6AF36 Schütz 3 Schließer 1000 V/AC 1 St. kaufen

Ein Siemens-Leistungsschalter in Nahaufnahme, montiert in einem Gehäuse, dient zur Steuerung und zum Schutz elektrischer Anlagen.

Abbildung ähnlich

'Elektronische Schaltkreise in einem Schaltkasten, daneben Blick auf eine industrielle Waschstraße durch ein regennasses Fenster.'

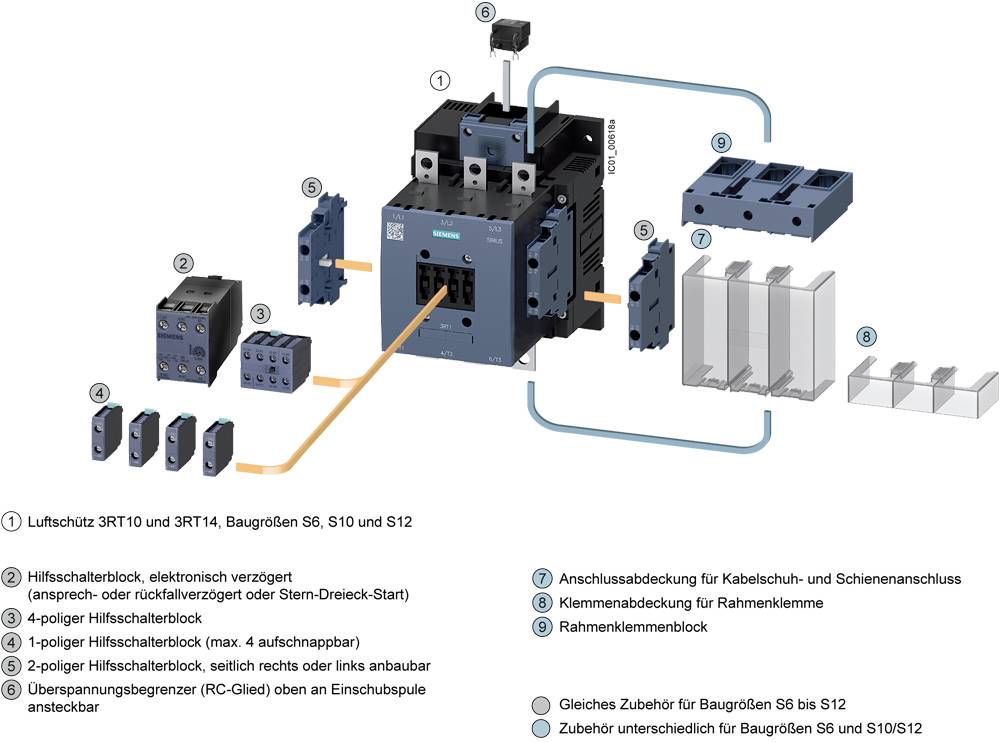

Elektrische Schaltgeräteanordnung mit Beschriftungen. Enthält Luftschütze, Hilfsschalterblöcke und diverses Zubehör, vernetzt durch Kabel.

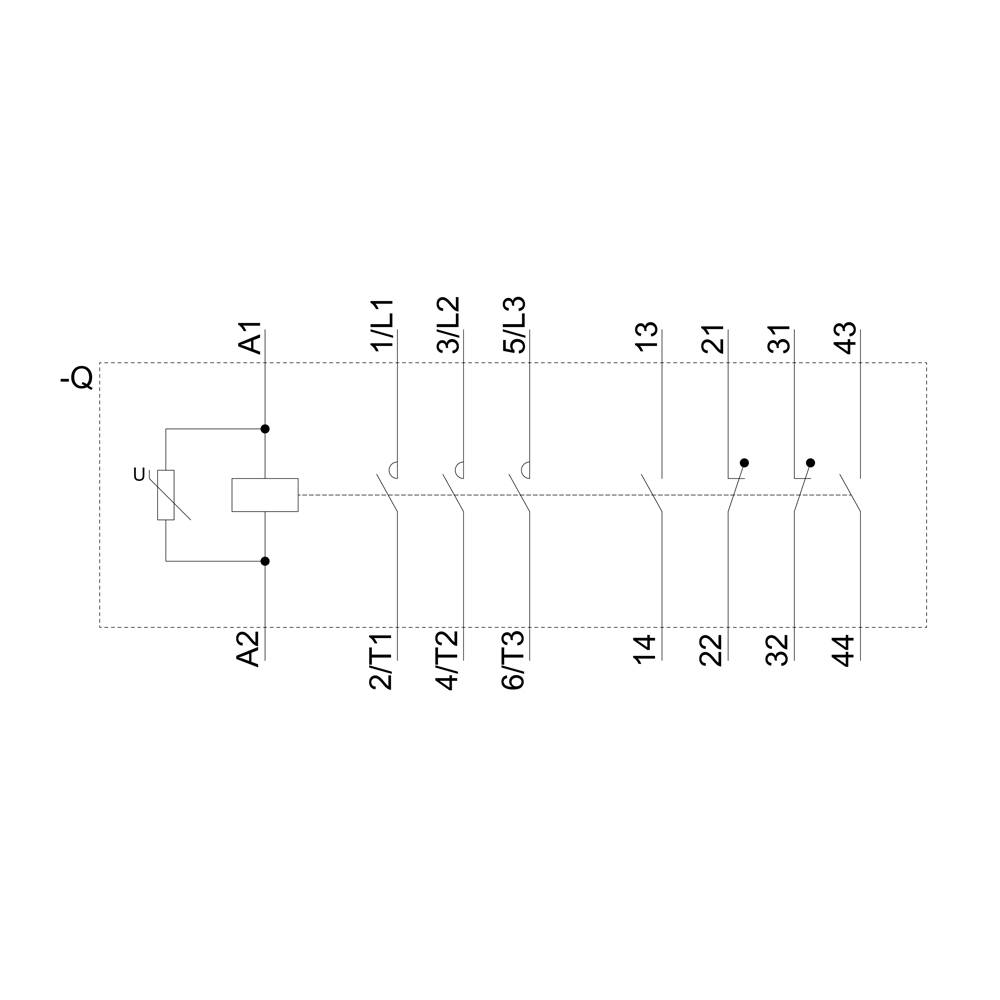

Elektroschaltplan zeigt ein Rechteck mit Verbindungen, markiert mit A1, A2, L1, L2, L3, T1, T2, T3, mit Linien zu nummerierten Punkten.

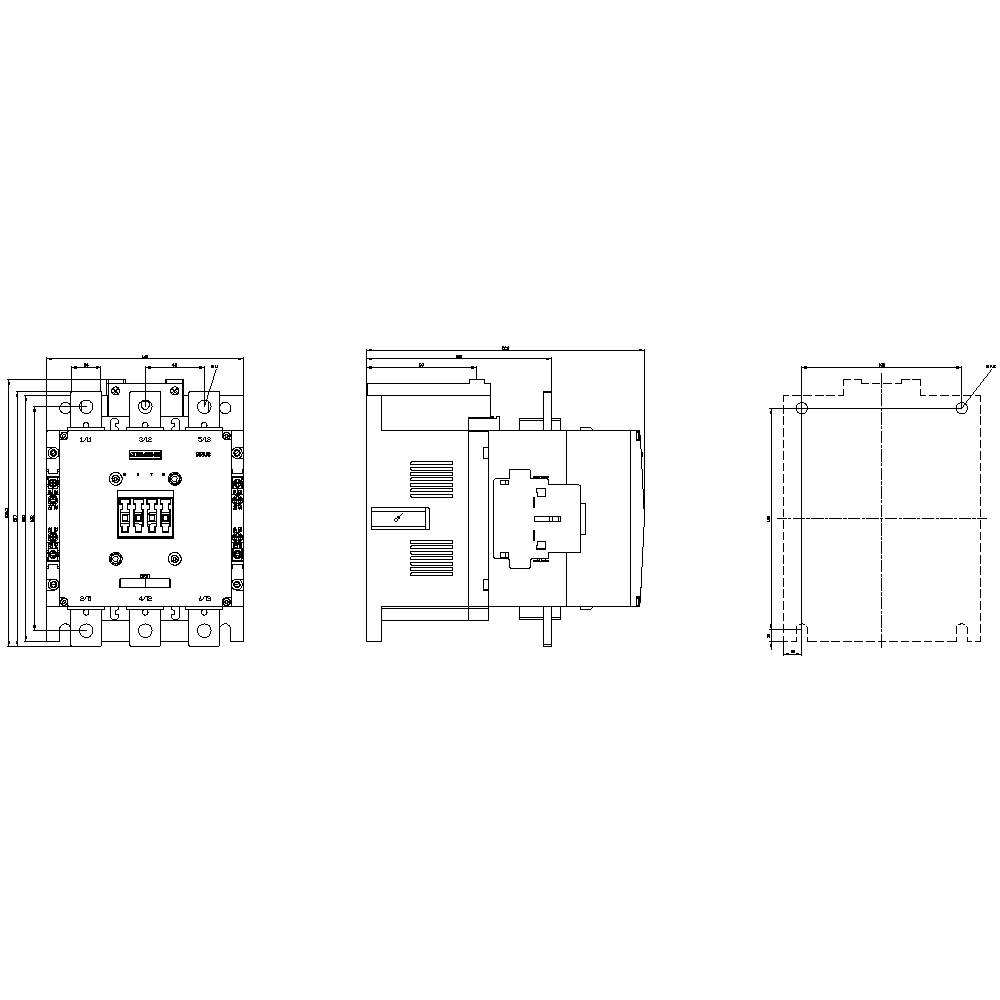

Konstruktionszeichnung eines elektrischen Schalters mit Vorder-, Seiten- und Draufsicht. Zeigt technische Details und Anschlussklemmen.

1/5

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

1000 V/AC

Anschluss

Schienenanschluss

Typ

3RT1076-6AF36

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

4 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

1.520,15 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 7. Okt.

Kostenfreier Versand

3.621,01 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz,AC-3e,500A/250kW/400V,3-polig,AC/DC110-127V,2S+2Ö,Anschlussschiene/Schraubanschluss

Betriebsspannung bei AC 50 Hz: 1000 V
Betriebsspannung bei AC 60 Hz: 1000 V
Bemessungsbetriebsleistung bei AC-3, 400 V: 250 kW
Spannungsart zur Betätigung: AC/DC
Breite: 160 mm
Anschlussart Hauptstromkreis: Schienenanschluss
Bemessungsbetriebsleistung NEMA: 400 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 500 A
Höhe: 214 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 610 A

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 240 mm²

Produkt-Art: Schütz

Typ: 3RT1076-6AF36

Baugröße: S12

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Montageart: Schraubbefestigung

Anschluss: Schienenanschluss

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 160 mm

Höhe: 214 mm

Tiefe: 225 mm

Abm.: (B x H x T) 160 x 214 x 225 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 250 kW

: 3

: 2

: 2

: 500 A

: 610 A

: 110-127 V

: 110-127 V

: 110-127 V

: Schienenanschluss

: AC/DC

: 430 A

: 250 kW

: 294.2

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741933 Siemens 3RT1076-6AF36 Schütz 3 Schließer 1000 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741933 Siemens 3RT1076-6AF36 Schütz 3 Schließer 1000 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3 500 A, 250 kW / 400 V AC (50-60 Hz) / DC Uc: 110-127 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
