Siemens 3RH2911-2HA20 Hilfsschalter 1 St. kaufen

Ein elektronisches Modul mit mehreren Anschlüssen und einem Schalter, verwendet in elektrischen Schaltungen zur Steuerung.

Abbildung ähnlich

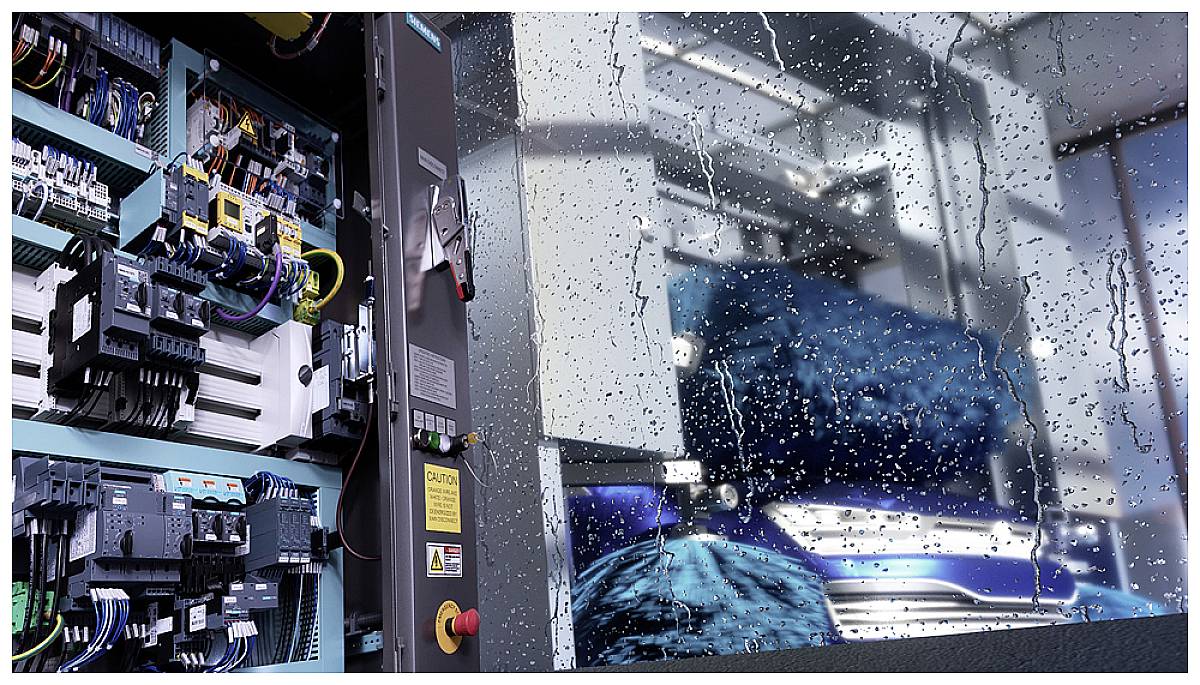

Steuerkasten einer Maschine mit geöffnetem Schaltkasten voller Elektronik, im Hintergrund regennasses Fenster mit unscharfer Industrieszene.

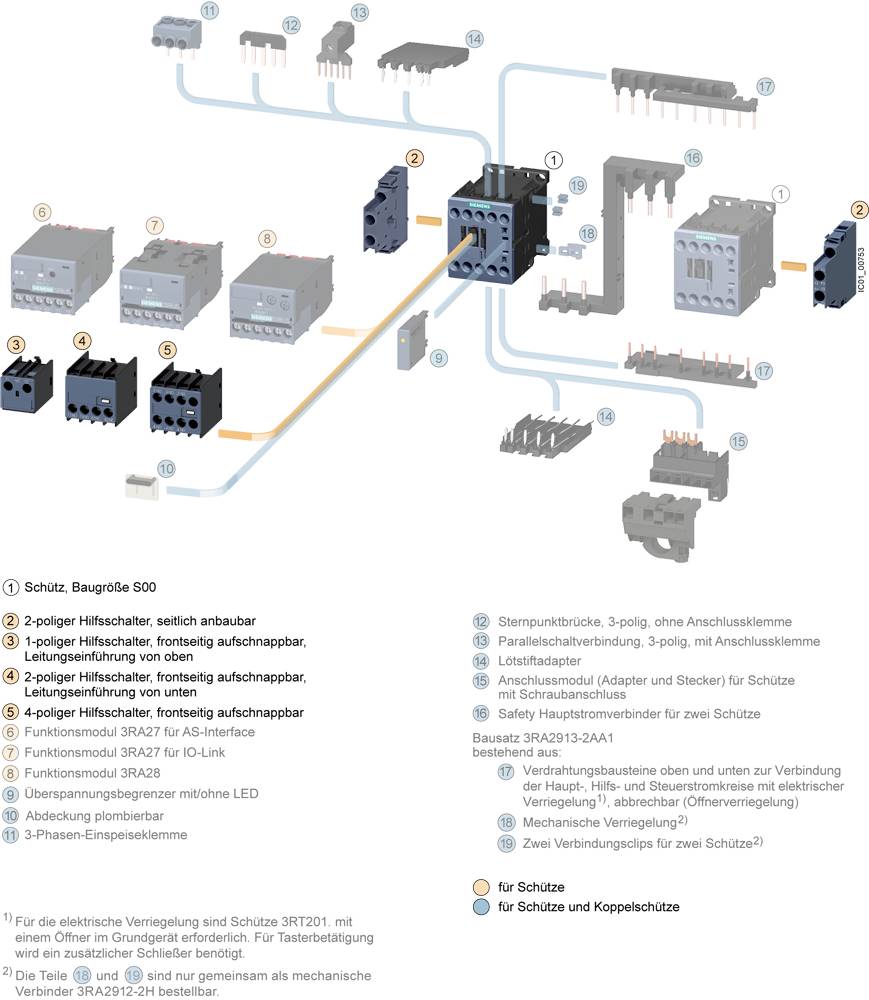

Diagramm von Schützenbaugruppen mit beschrifteten Komponenten und Installationserläuterungen. Zeigt Verbindungsmöglichkeiten zwischen den Teilen.

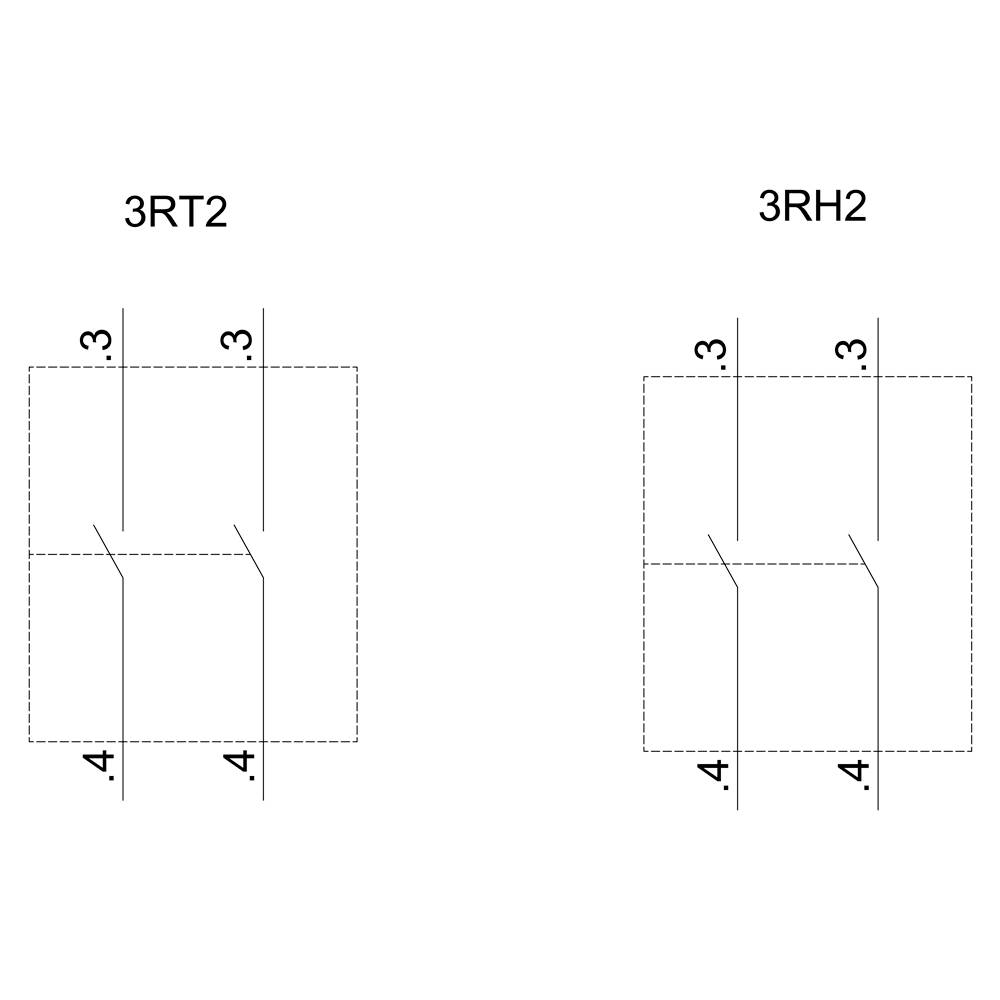

Links: Zwei elektrische Schaltpläne nebeneinander. Links '3RT2' mit zwei vertikalen Linien und einer diagonalen. Rechts '3RH2' mit ähnlichen Linienanordnungen.

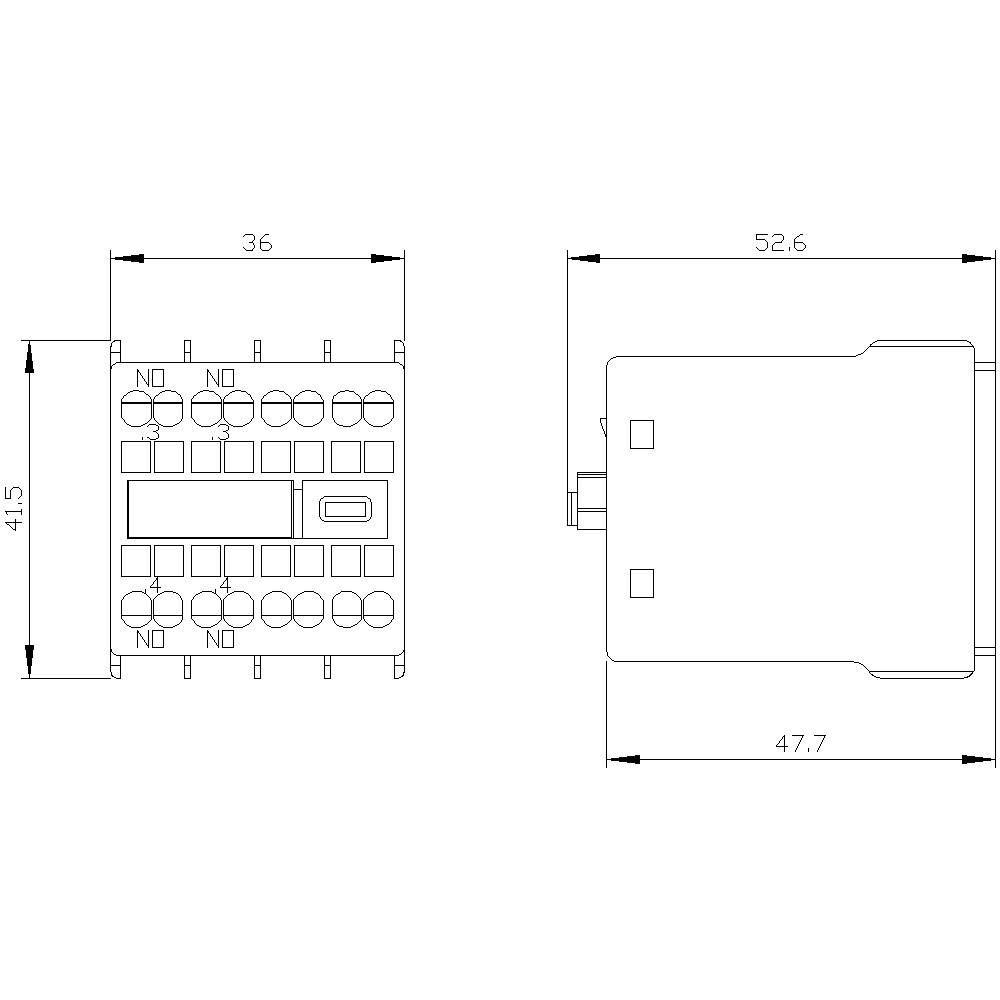

Technische Zeichnung eines elektrischen Relais mit zwei Ansichten: Vorderseite zeigt Kontaktdetails; Seitenansicht gibt Gehäusemaße in mm an.

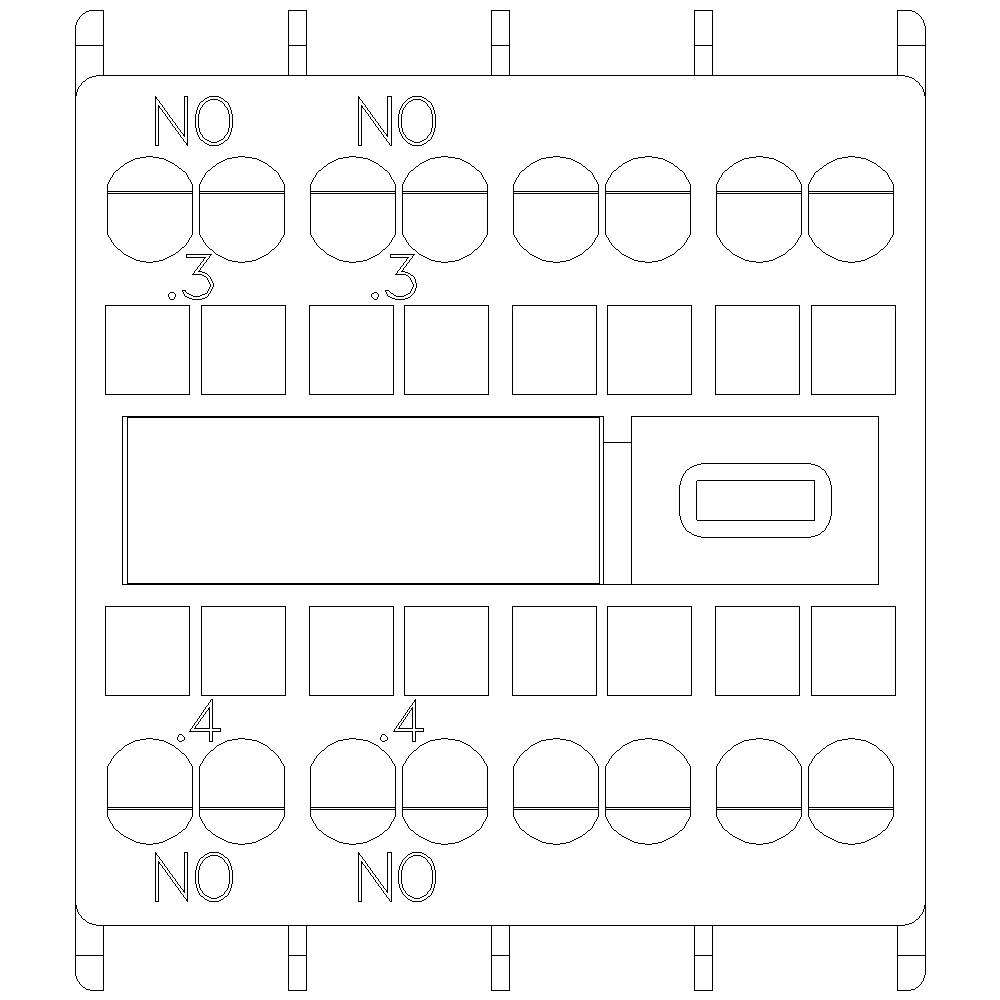

'Diagramm einer elektrischen Komponente mit mehreren Polen, bezeichnet als NO, und Anschlüssen, Zahlenangaben wie .3 und .4.'

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Federzuganschluss

Typ

3RH2911-2HA20

Baugröße

S00

Hilfskontaktart

2 Schließer

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Set(s)

Gesamt (12,70 € / Stück)

12,70 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschalter 2S Strombahnen:1S, 1S für Hilfs-/Motorschütze S00/S0

2, 6 A, Federzuganschluss, aufsteckbar, sonstige, ohne

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Produktfunktion / Spiegelkontakt: ja
Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfs- und Leistungsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / ohne Aderendbearbeitung: 2x (0,5 ... 2,5 mm²)
Anschließbarer Leiterquerschnitt / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung / maximal: 2,5 mm²

Produkt-Art: Hilfsschalter

Typ: 3RH2911-2HA20

Baugröße: S00
S0
S2
S3

Hilfskontaktart: 2 Schließer

Montageart: Schnappbefestigung

Anschluss: Federzuganschluss

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 41.5 mm

Tiefe: 47.7 mm

Abm.: (B x H x T) 36 x 41.5 x 47.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862296 Siemens 3RH2911-2HA20 Hilfsschalter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862296 Siemens 3RH2911-2HA20 Hilfsschalter 1 St.

Beschreibung

Hilfsschalter frontseitig, 2 S Strombahn 1 S, 1 S für 3RH2 und 3RT2 Federzuganschluss .3/.4, .3/.4 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
