Siemens 3RH2911-1GA22 Hilfsschalter 1 St. kaufen

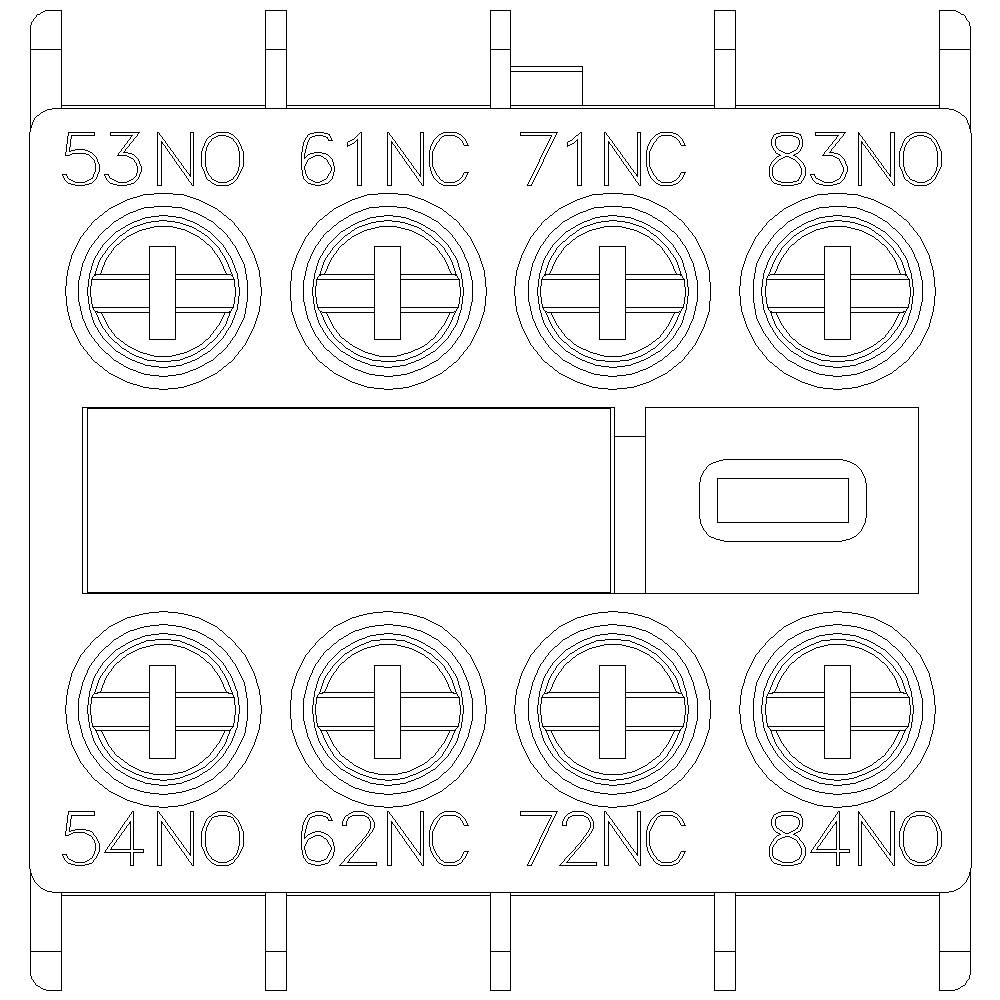

Ein elektrisches Relais mit acht Steckplätzen und Bezeichnungen '53NO', '54NO', '61NC', '62NC', '71NC', '72NC', '83NO', '84NO'.

Abbildung ähnlich

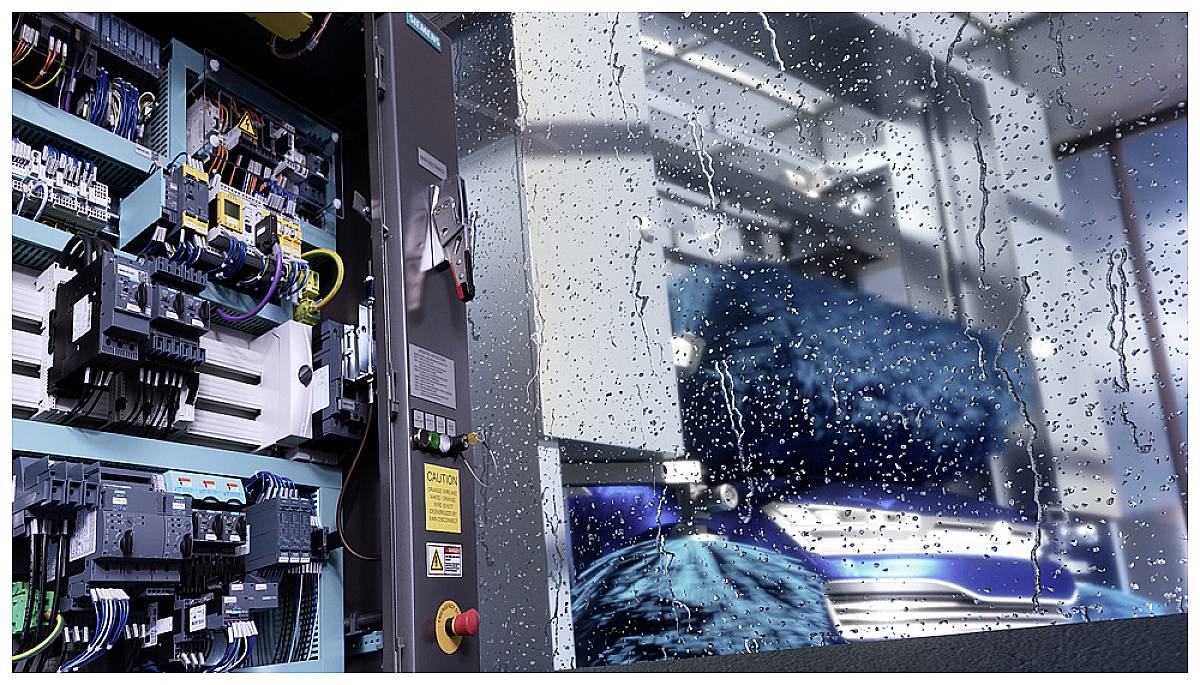

Ein geöffneter Schaltschrank neben einer Glaswand, hinter der eine Produktionsanlage unter Regen zu sehen ist.

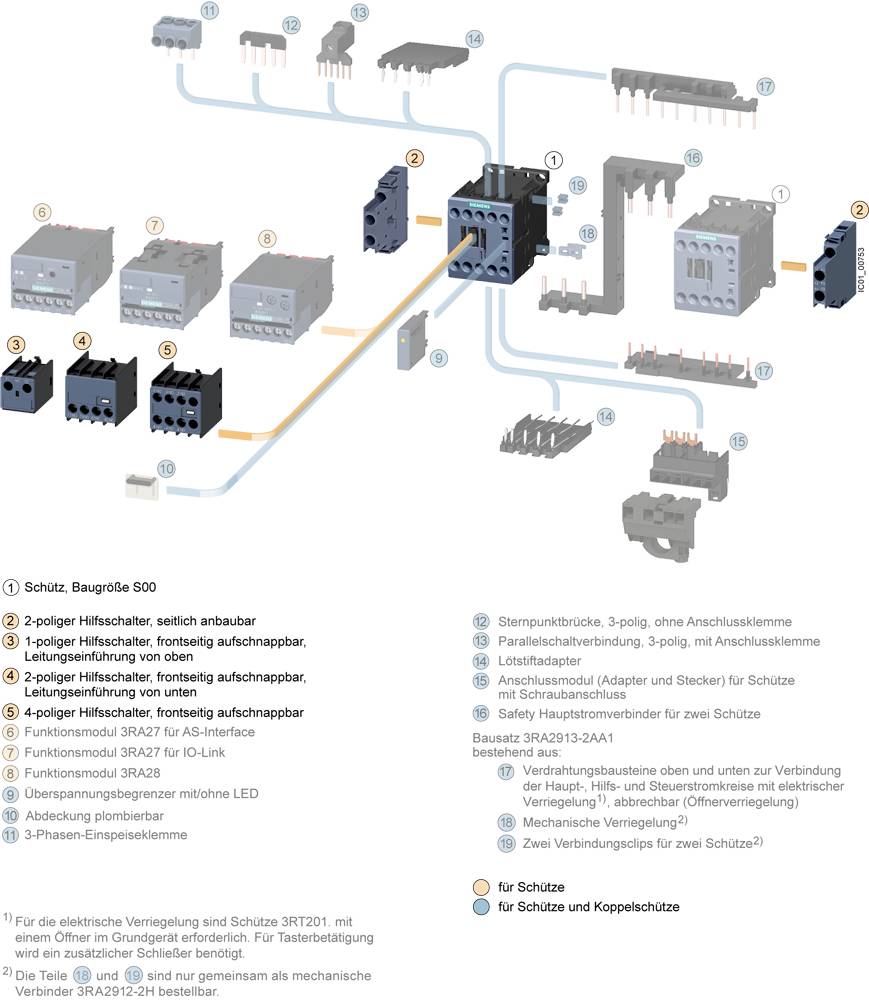

Mehrere elektrische Bauelemente und Schalter abgebildet. Text erklärt die Funktion und den Anschluss von diversen Schütztypen.

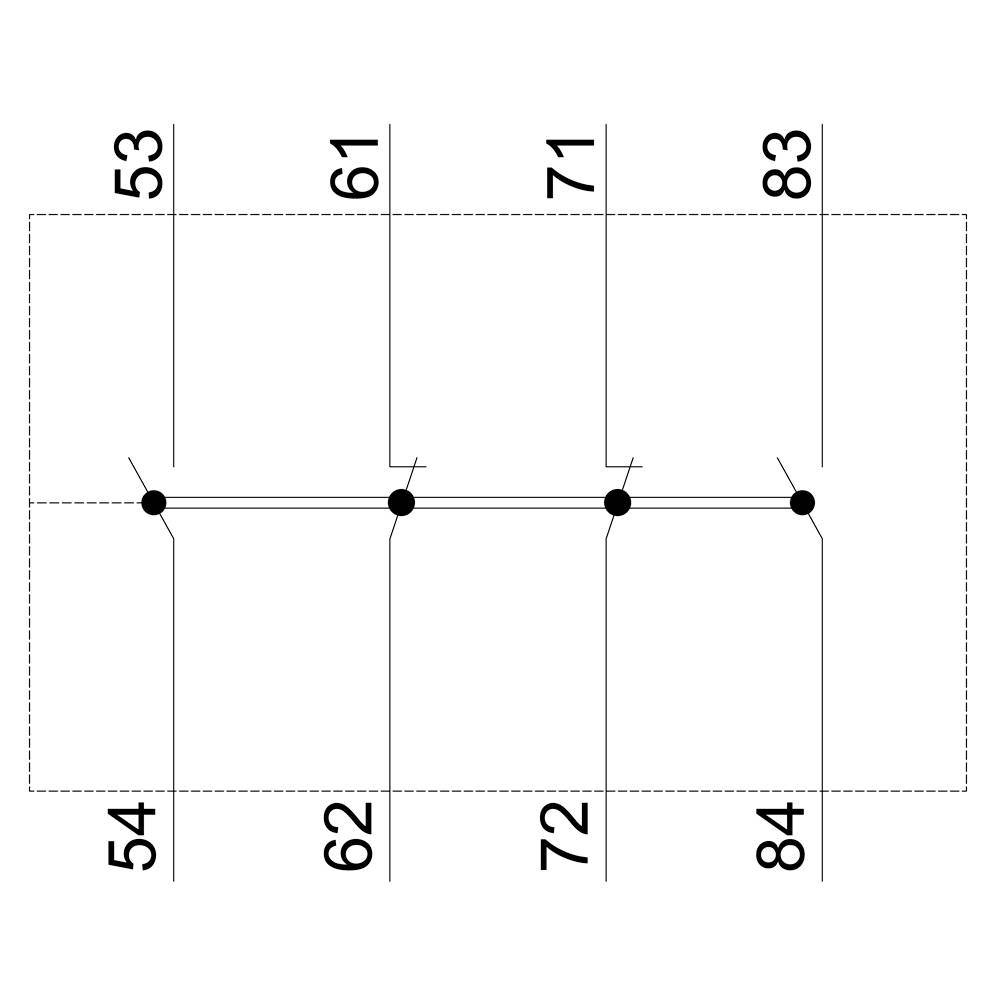

'Drei gleichmäßige horizontale Linien, jeweils verbunden durch Punkte. Zahlen 53-54, 61-62, 71-72 und 83-84 zeigen vertikale Lücken.'

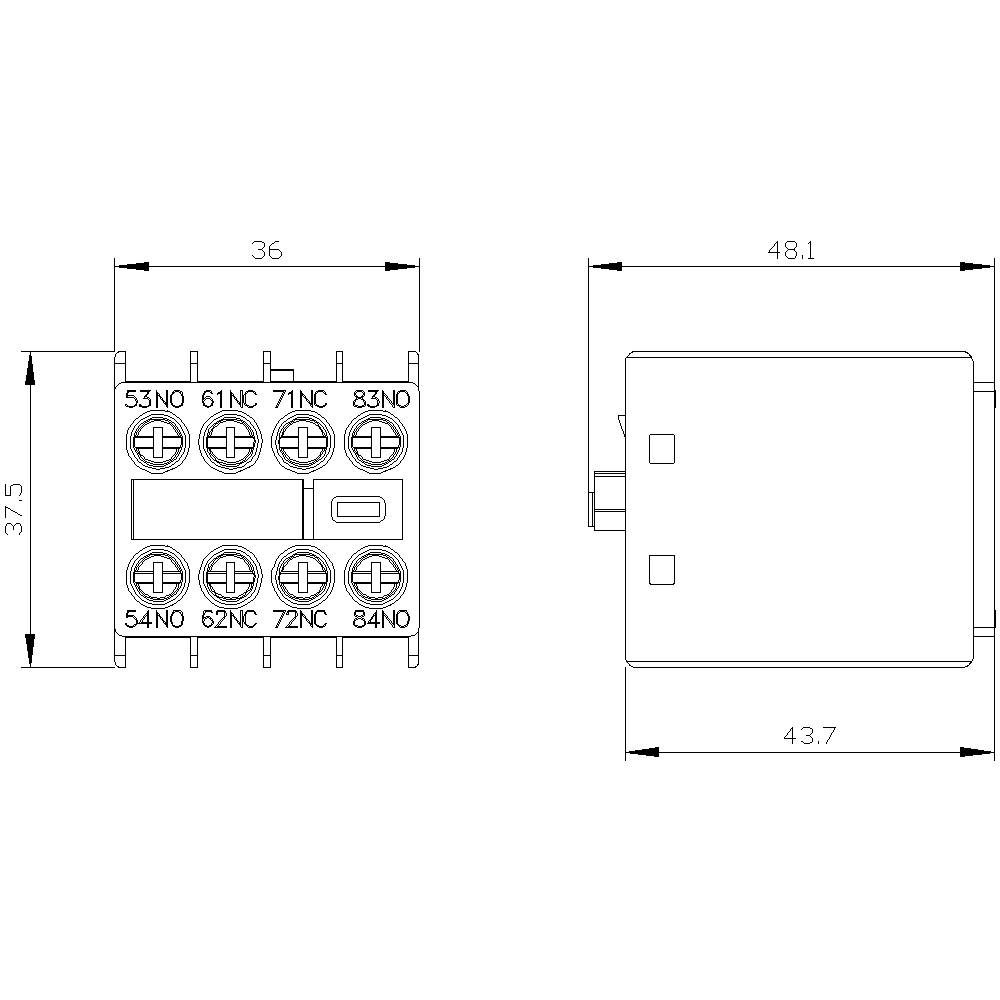

Technische Zeichnung eines elektromechanischen Bauteils mit Anschlüssen, Maße sind 36x37.5 mm, Seitenansicht 48.1x43.7 mm.

Entwurf eines elektrischen Schaltplans mit acht nummerierten Anschlüssen, gekennzeichnet als NO (Normally Open) und NC (Normally Closed).

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Typ

3RH2911-1GA22

Baugröße

S00

Hilfskontaktart

2 Schließer

2 Öffner

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

100 Set(s)

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

11,87 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung morgen

28 Set(s)

4,95 € Versand

Versand

21,30 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschalter, 2S+2Ö, Strombahn 1S, 1Ö, 1Ö, 1S, für Hilfsschütze, S00

Siemens

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar auf Hilfsschalter 3RH2140/3RH2440
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Hilfsschalter

Typ: 3RH2911-1GA22

Baugröße: S00

Hilfskontaktart: 2 Schließer
2 Öffner

Montageart: Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862269 Siemens 3RH2911-1GA22 Hilfsschalter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862269 Siemens 3RH2911-1GA22 Hilfsschalter 1 St.

Beschreibung

Hilfsschalter frontseitig, 2 S + 2 Ö Strombahn 1 S, 1 Ö, 1 Ö, 1 S für Hilfsschütze Baugröße S00 Schraubanschluss 53/54, 61/62, 71/72, 81/82 physisch kodiert- nur mit HiSchützen 3RH2140* u 3RH2440* kombinierbar (nach EN 50011) Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
