Siemens 3RH2422-1AP00 Hilfsschütz Piece 1 St. kaufen

Zwei schwarze Siemens-Sirius-Schütze nebeneinander mit mehreren Anschlüssen auf der Vorderseite, montiert auf einer Trageschiene.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Reihen von elektrischen Komponenten und Kabeln. Komponenten sind ordentlich angeordnet.

'Übersicht Schütze und Zubehör. Links: Hilfsschütz, Rechts: Koppelschütz für Hilfsstromkreise. Markierungen L, P, E.'

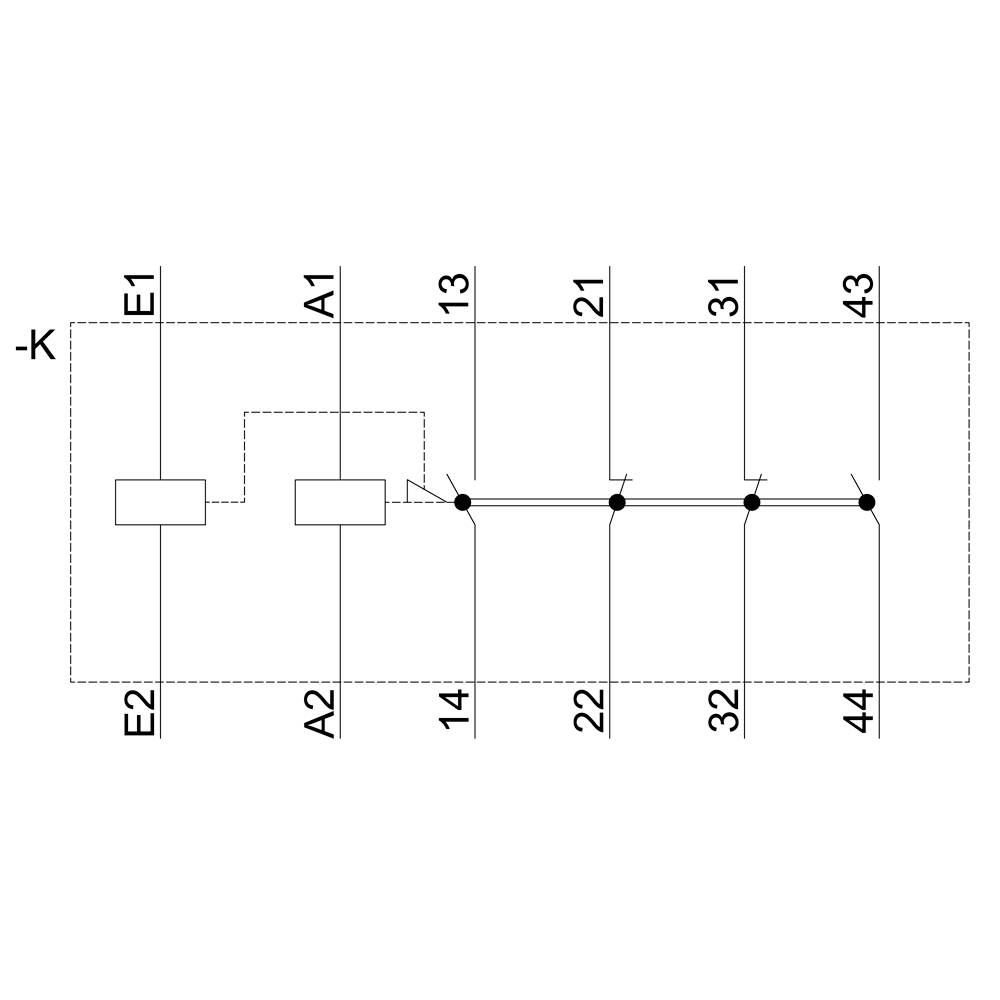

'Schaltplan zeigt drei verbundene Kästchen mit beschrifteten Anschlüssen: E1, E2, A1, A2, 13, 14, 21, 22, 31, 32, 43, 44.'

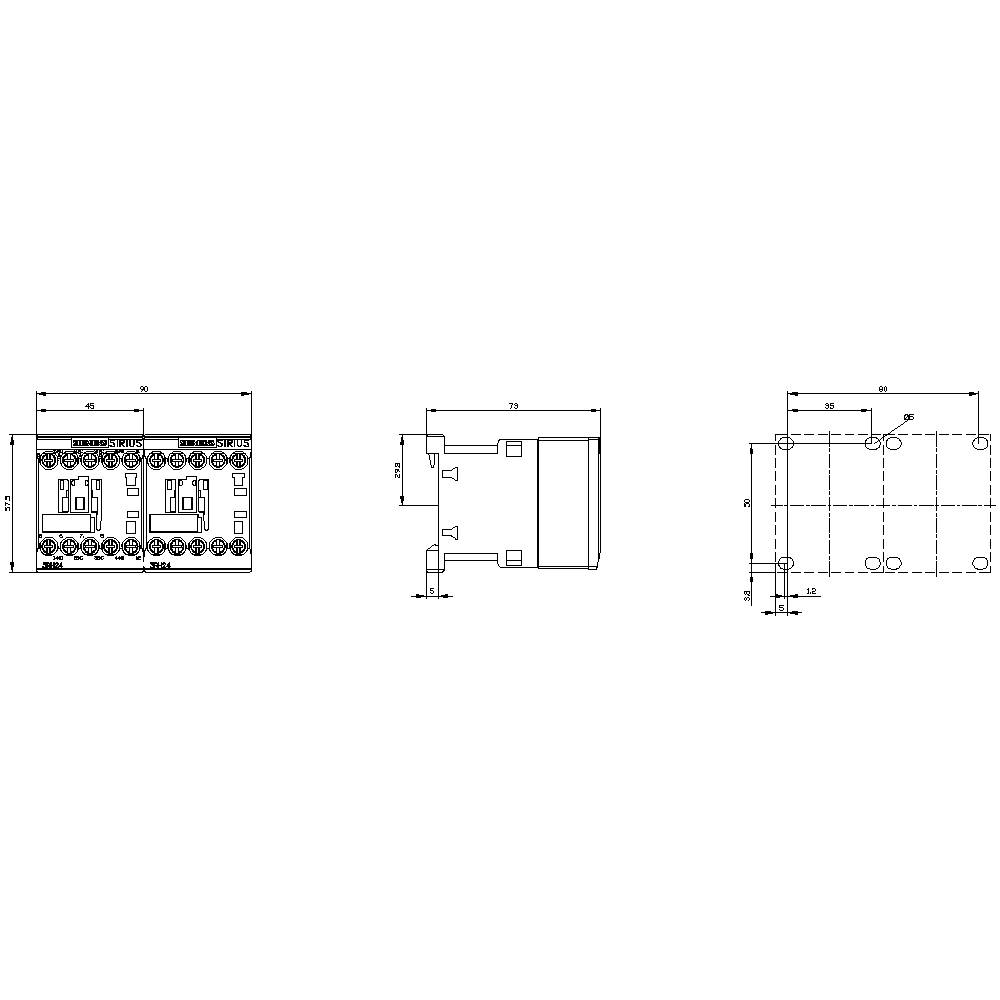

Technische Zeichnung eines elektrischen Relais mit drei Ansichten: Vorderansicht, Seitenansicht und Draufsicht mit Maßen in Millimetern.

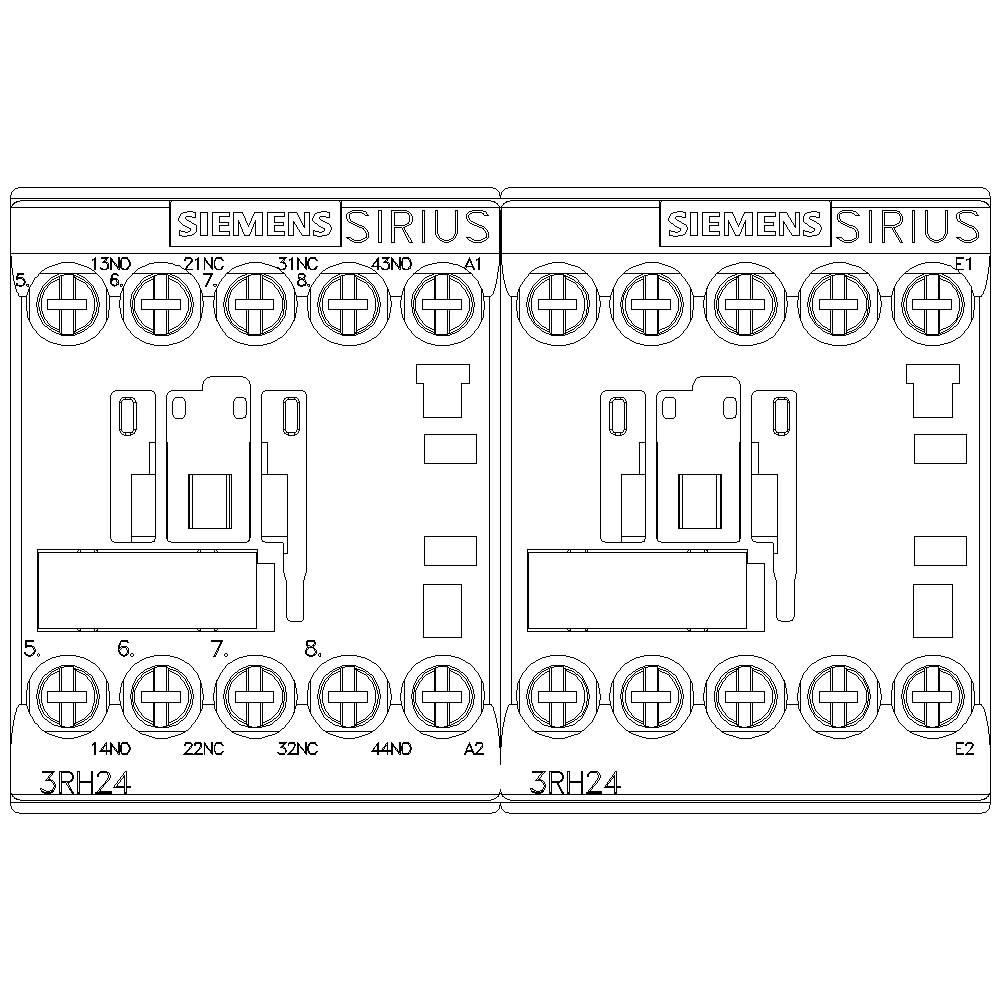

Zwei Zeichnungen von Siemens SIRIUS 3RH24 Relais, das Layout zeigt Anschlussnummern und Symbole auf der Vorderseite.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Verpackungsart

Piece

Typ

3RH2422-1AP00

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

88,20 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 1. Okt.

Kostenfreier Versand

138,65 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 2S+2Ö, AC 230V, 50/60Hz, S00, Schraubanschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz,Wechselspannungsschütz,Wechselstromschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2422-1AP00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 5000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 90 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Schraubanschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742604 Siemens 3RH2422-1AP00 Hilfsschütz Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742604 Siemens 3RH2422-1AP00 Hilfsschütz Piece 1 St.

Beschreibung

Hilfsschütz, verklinkt, 2 S + 2 Ö, AC 230 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+2Ö 230VAC 50/60Hz 3RH2422-1AP00, Verpackungseinheit: 1 Stk., EAN: 4011209850101

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
