Siemens 3RH2140-2AP00 Hilfsschütz 4 Schließer ohne LED 1 St. kaufen

Ein schwarzes und blaues elektrisches Schütz der Marke Siemens aus der Serie Sirius, mit mehreren Anschlussklemmen sichtbar.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren horizontal angeordneten Reihen von elektrischen Geräten und Kabeln.

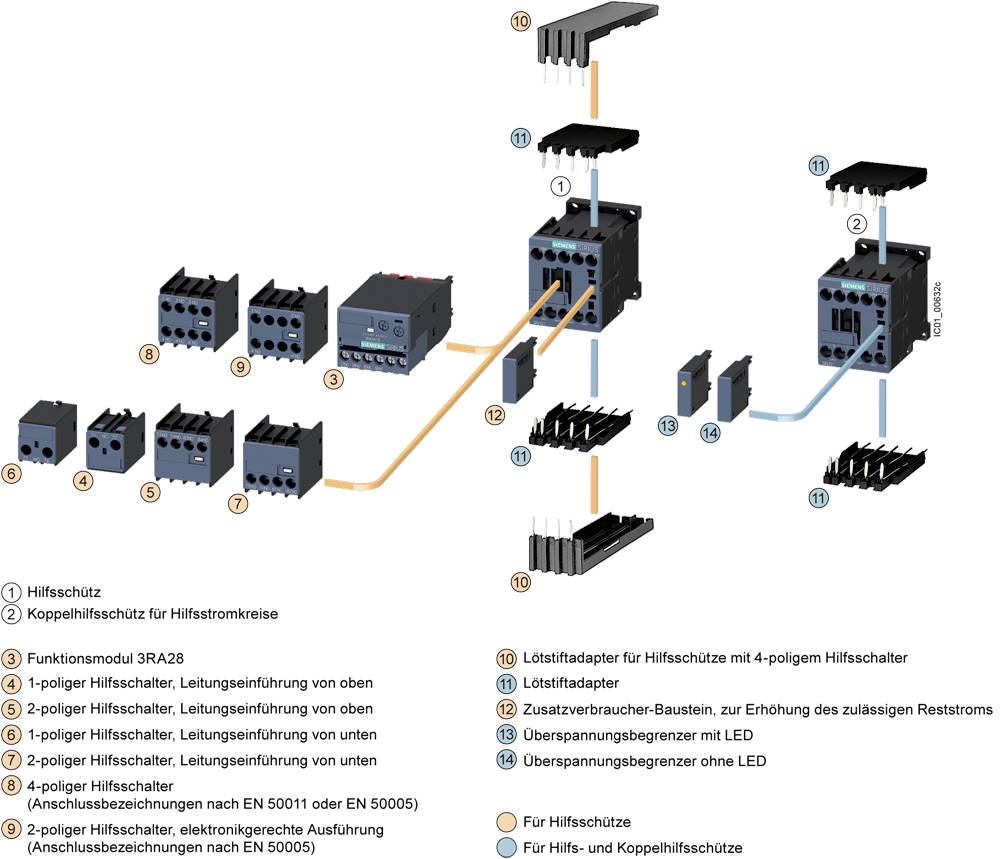

'Diagramm zur Installation von Hilfsschützen und Koppelfunktionseinheiten mit farbcodierten Symbolen für Teile und Anwendungen.'

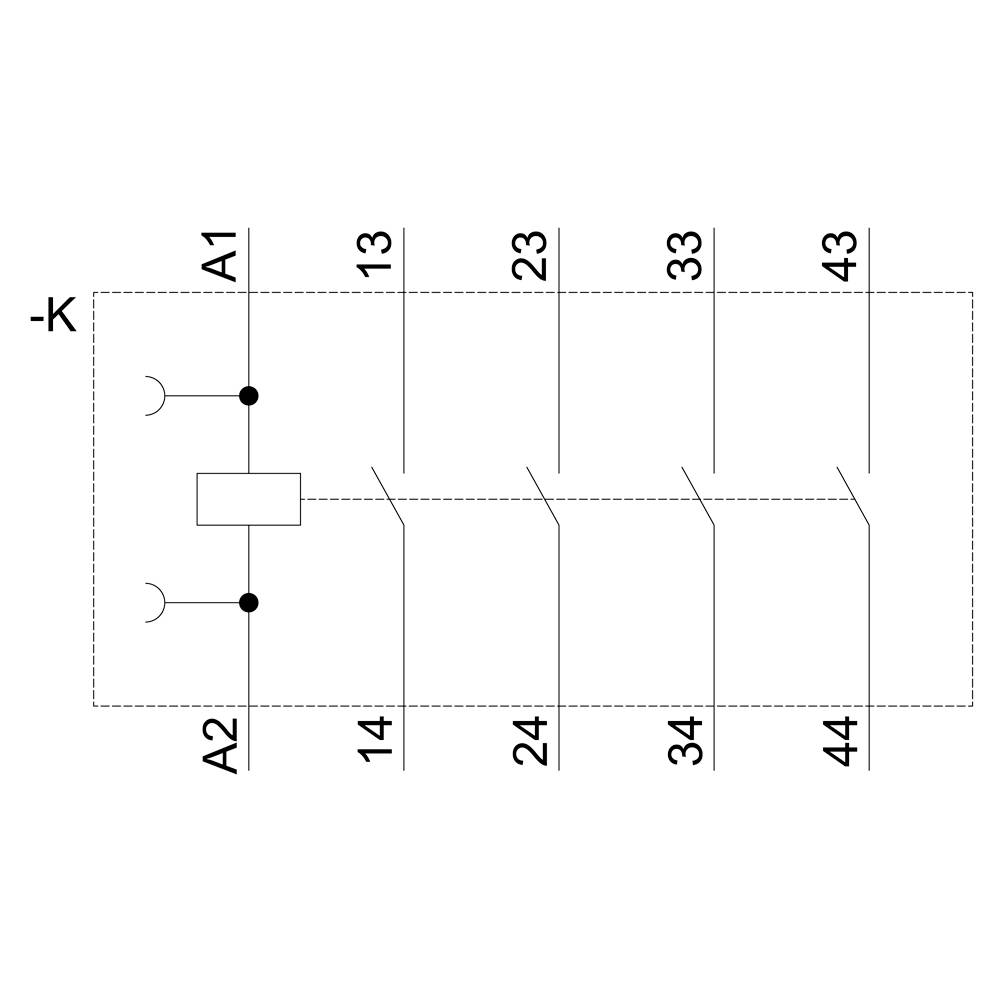

Diagramm eines elektrischen Schaltplans mit vier vertikalen Linien, beschriftet mit Zahlen 1 bis 4, und einem horizontalen Widerstandssymbol.

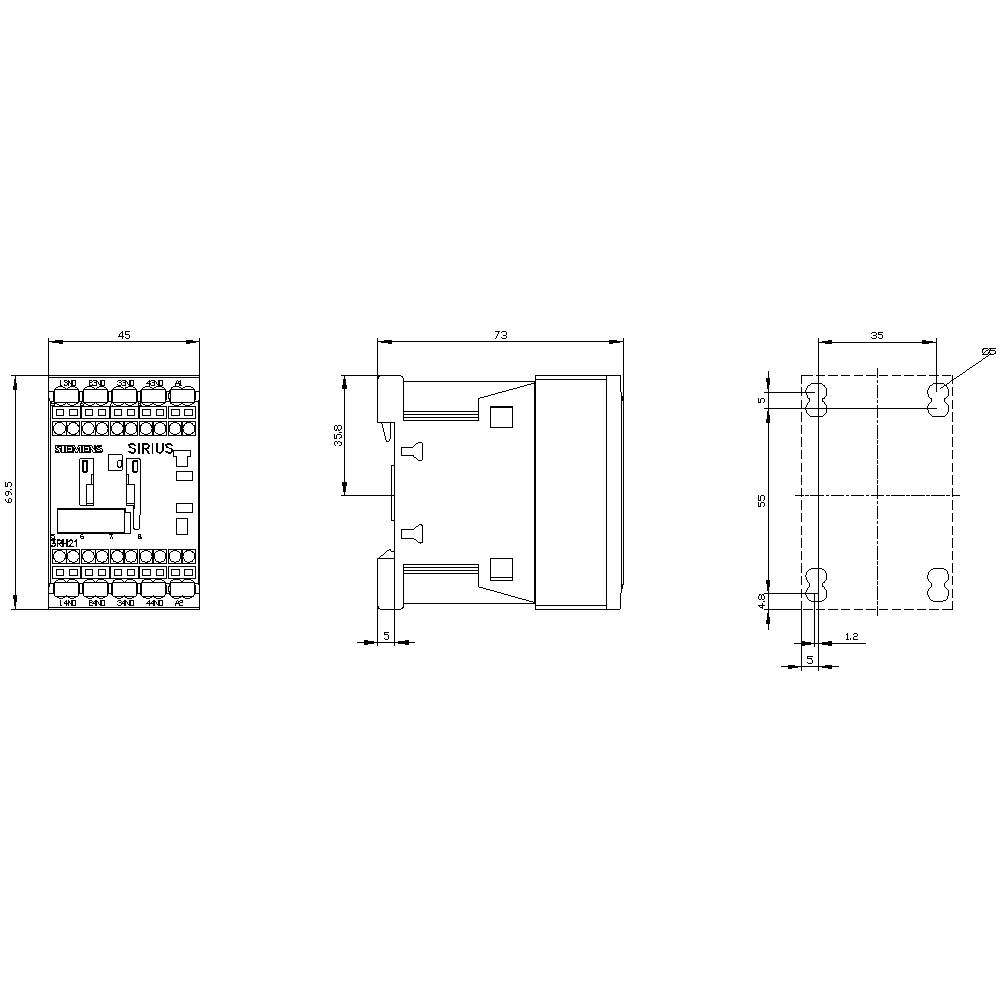

Technische Zeichnung eines elektrischen Schalters, Vorder-, Seiten- und Draufsicht mit Abmessungen in Millimetern angegeben.

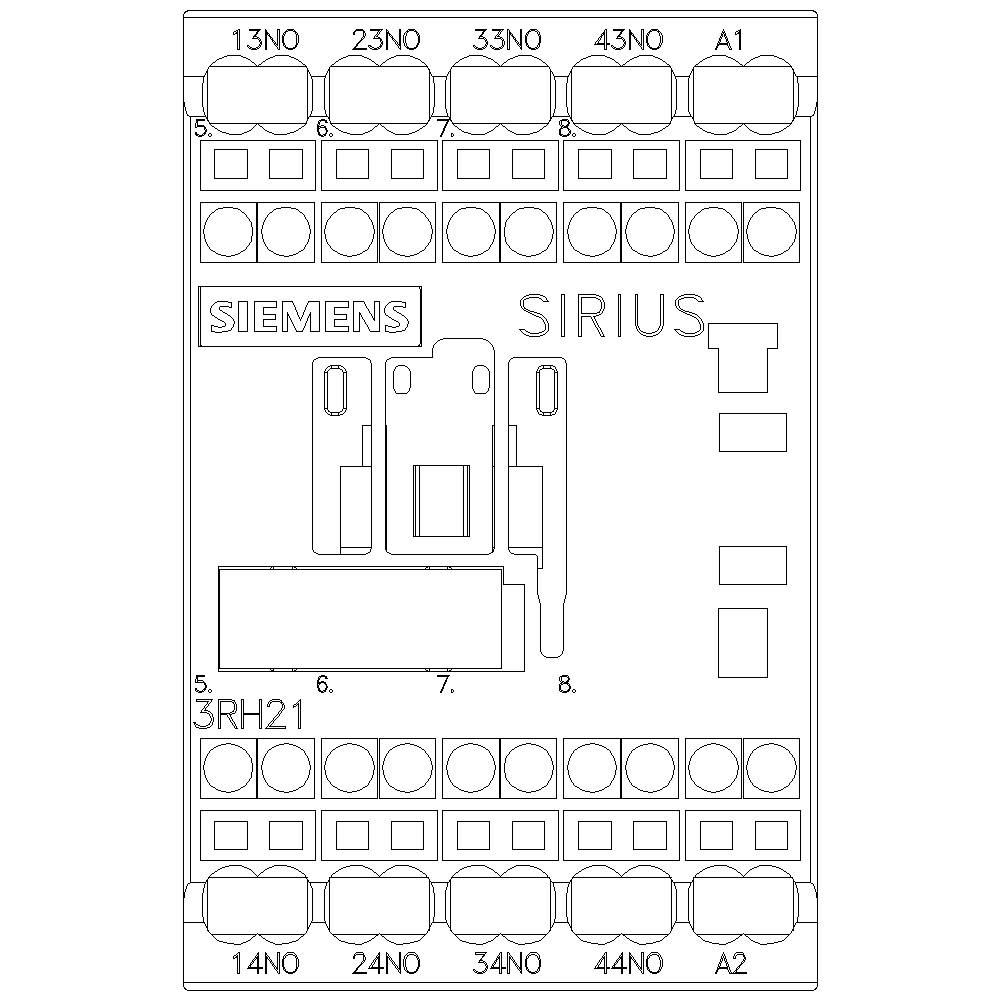

'Schaltplan eines Siemens SIRIUS Relais mit Klemmenbezeichnungen 13NO, 23NO, 33NO, 43NO, 14NO, 24NO, 34NO, 44NO, A1, A2.'

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Typ

3RH2140-2AP00

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

28,85 €

zzgl. MwSt.

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung morgen

25 Stück

4,95 € Versand

Versand

35,29 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 4S, AC 230V, 50/60Hz, S00, Federzuganschluss

230 V, 0 V, AC, 3 A, Mit LED-Anzeige: nein, Geeignet für Handbedienung: nein, Schnittstelle: nein, 4, Federzuganschluss

Technische Daten

Spannungsart: AC

Produkt-Art: Hilfsschütz

Typ: 3RH2140-2AP00

Baugröße: S00

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Dauerstrom (max.): 3 A

Passend für Serie: Siemens Bauform S00

Besonderheiten: ohne LED

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Federzuganschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742384 Siemens 3RH2140-2AP00 Hilfsschütz 4 Schließer ohne LED 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742384 Siemens 3RH2140-2AP00 Hilfsschütz 4 Schließer ohne LED 1 St.

Beschreibung

Hilfsschütz, 4 S, AC 230 V, 50 / 60 Hz, Baugröße S00, Federzuganschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 230 V, 230 V, 0 V, AC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 4S 230VAC S00 3RH2140-2AP00, Verpackungseinheit: 1 Stk., EAN: 4011209828513
