Siemens 3RH2131-2JB40 Koppelhilfsschütz 3 Schließer mit Diode Single 1 St. kaufen

Ein blauer Siemens Sirius-Schütz mit mehreren Anschlussklemmen. Geeignet für Steuerungen und Automatisierung in elektrischen Anlagen.

Abbildung ähnlich

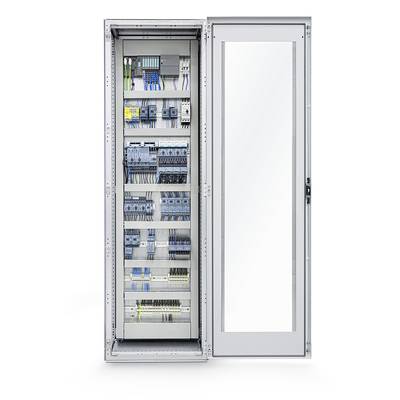

Server-Schrank mit geöffneter Tür, zeigt mehrere Reihen von elektronischen Komponenten und Verkabelung.

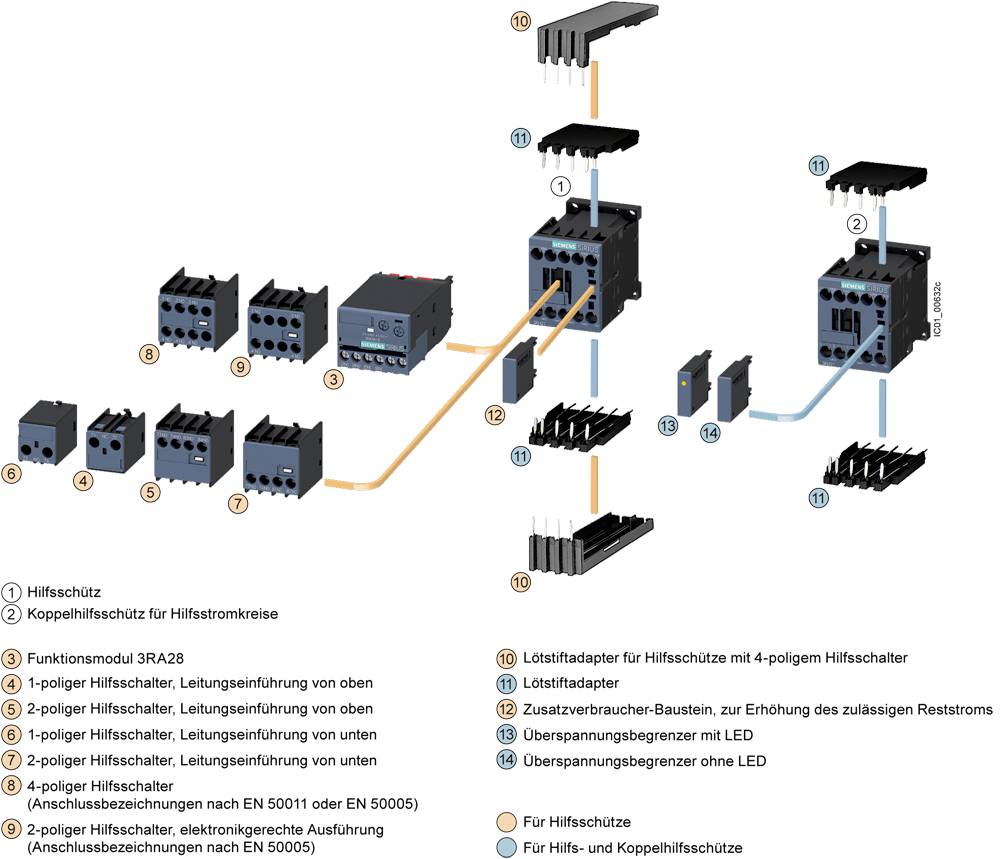

'Diagramm der Koppelhilfsschütze zur Erhöhung des zulässigen Reststroms.' Zeigt verschiedene Adapter und Module mit Nummernmarkierungen.

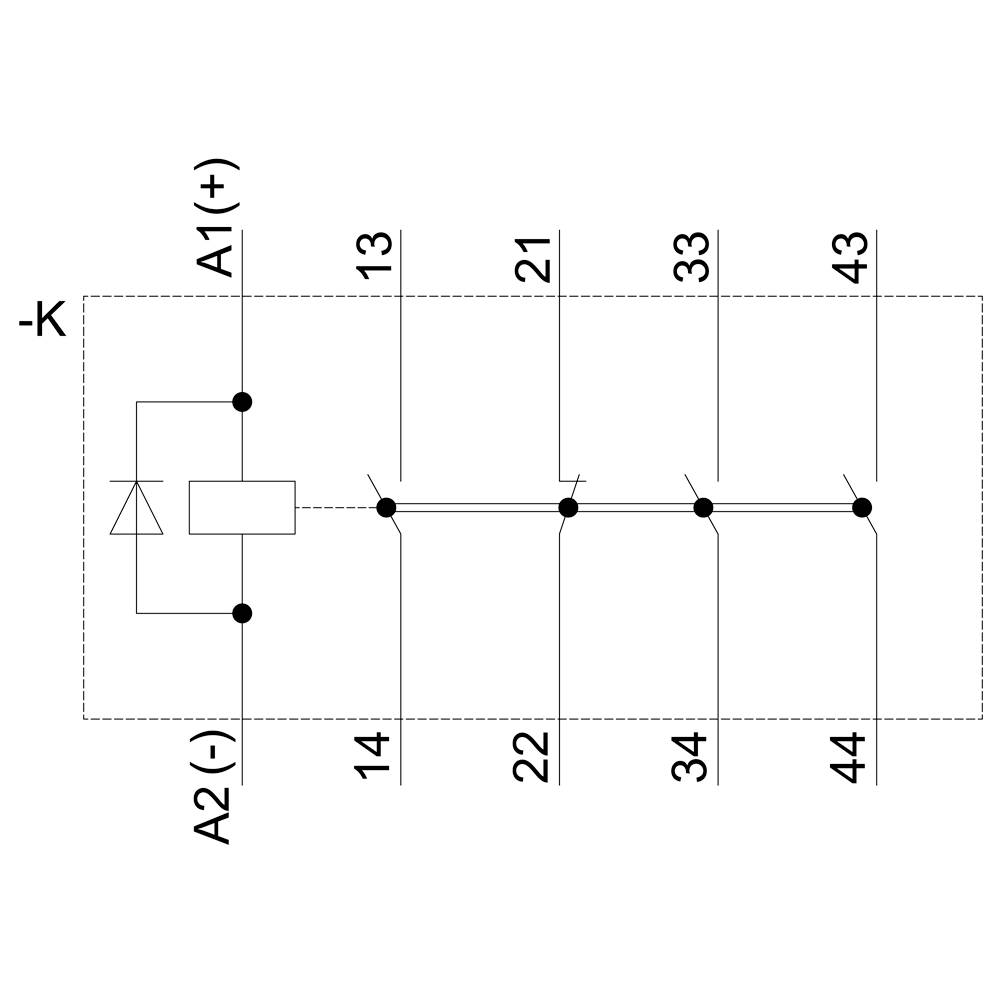

'Relais Schaltplan: Diagramm zeigt vier Schaltkontakte, die mit einem Rechteckmerker und einer Diode verbunden sind. A1 und A2 sind Anschlüsse.'

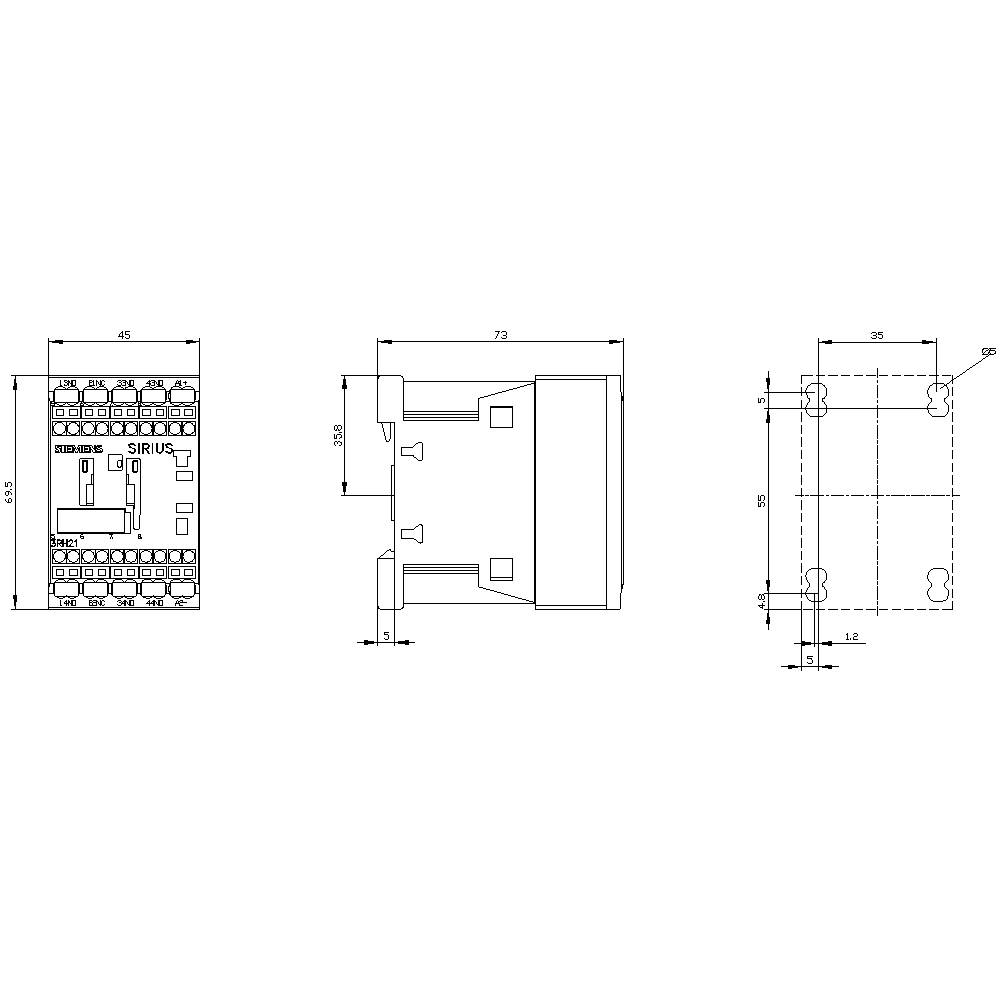

Technische Zeichnung eines elektrischen Bauteils mit drei Ansichten und Maßen, inklusive Breiten- und Höhenangaben in Millimetern.

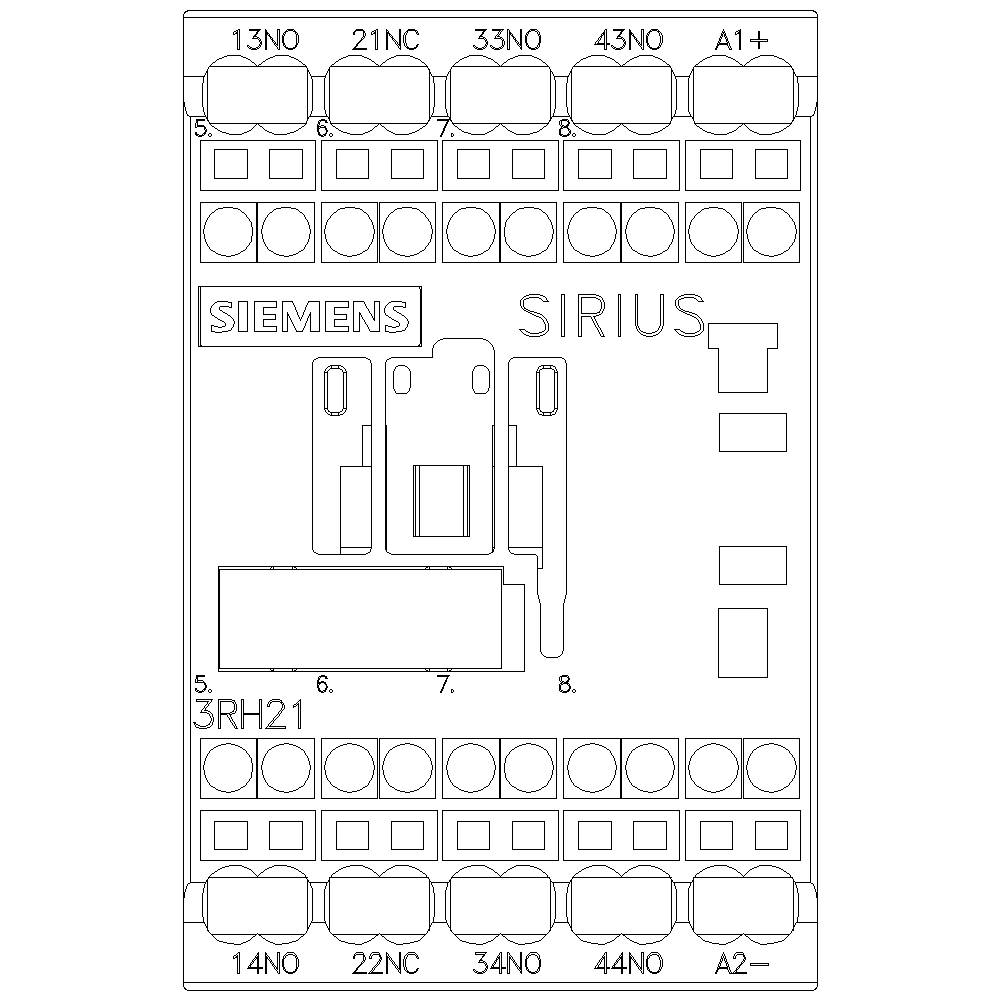

'Schaltplan einer Siemens SIRIUS Steuerungseinheit, Modell 3RH21, mit nummerierten Anschlussmöglichkeiten oben und unten.'

1/6

Abbildung ähnlich

Produkt-Art

Koppelhilfsschütz

Anschluss

Federzuganschluss

Verpackungsart

Single

Typ

3RH2131-2JB40

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (36,97 € / Stück)

36,97 €

zzgl. MwSt.

nur 7,50 €

Nur noch 3 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Koppelhilfsschütz, 3S+1Ö, DC 24V, S00, Federzuganschluss, mit Diode

Einbaugerät,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Single

Produkt-Art: Koppelhilfsschütz

Typ: 3RH2131-2JB40

Baugröße: S00

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner
3 Schließer

Steuerspannung (min.): 16.8 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 16.8 - 30 V/DC

Besonderheiten: mit Diode

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: 1

: 3 A

: Federzuganschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741245 Siemens 3RH2131-2JB40 Koppelhilfsschütz 3 Schließer mit Diode Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741245 Siemens 3RH2131-2JB40 Koppelhilfsschütz 3 Schließer mit Diode Single 1 St.

Beschreibung

Koppelhilfsschütz, 3 S + 1 Ö, DC 24 V, 0,7 ... 1,25* US, mit Diode integriert, Baugröße S00, Federzuganschluss geeignet für SPS-Ausgänge Koppelhilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis mit direkter Anschlussmöglichkeit an elektronische Steuerungen.
Die Koppelhilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Koppelhilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Koppelhilfsschütze 3RH2 verwendet werden.
Die Koppelhilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Koppelhilfsschütz 3S+1Ö 24VDC S00 3RH2131-2JB40, Verpackungseinheit: 1 Stk., EAN: 4011209846203

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
