Siemens 3RH2131-1BM40 Hilfsschütz 3 Schließer Piece 1 St. kaufen

Siemens Sirius Schütz; elektrische Komponente mit mehreren Anschlüssen, verwendet in Schaltschränken für Steuerung und Schutz von Motoren.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt mehrere Reihen von elektrischen Komponenten und Verkabelungen, die zur Steuerung und Verteilung dienen.

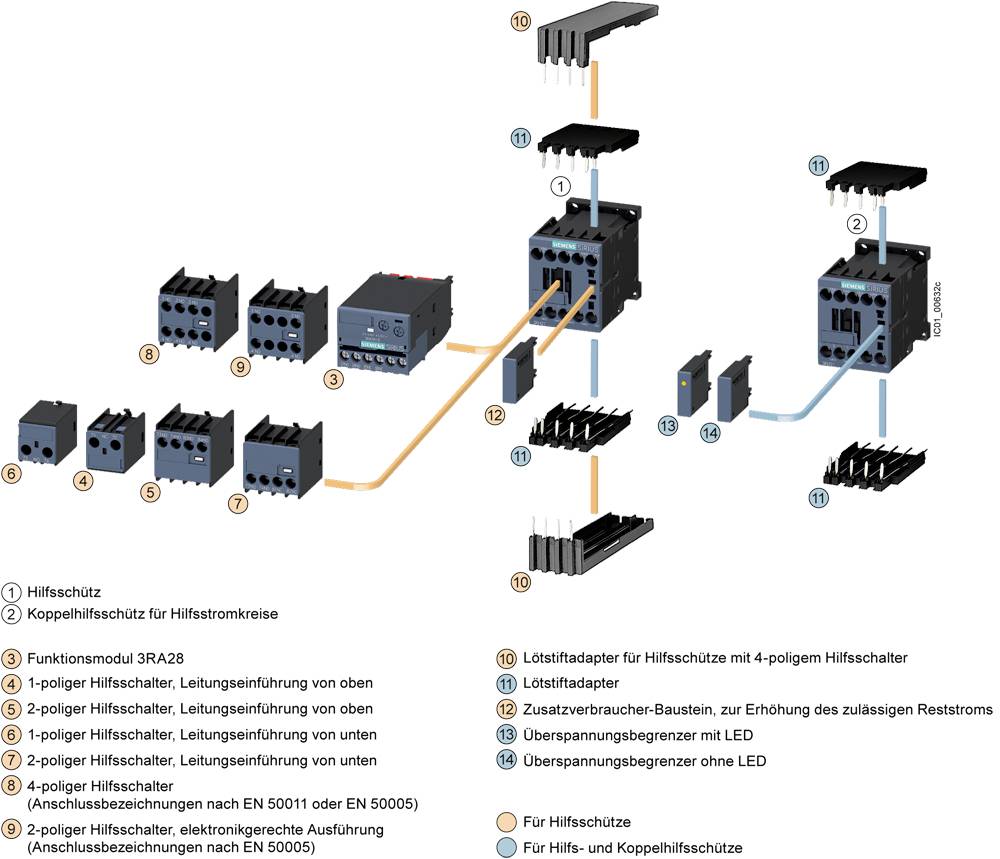

'Darstellung eines Schaltplans mit Hilfs- und Koppelhilfsschützen, Funktionen und Adapteroptionen zur Erweiterung elektrischer Schaltungen.'

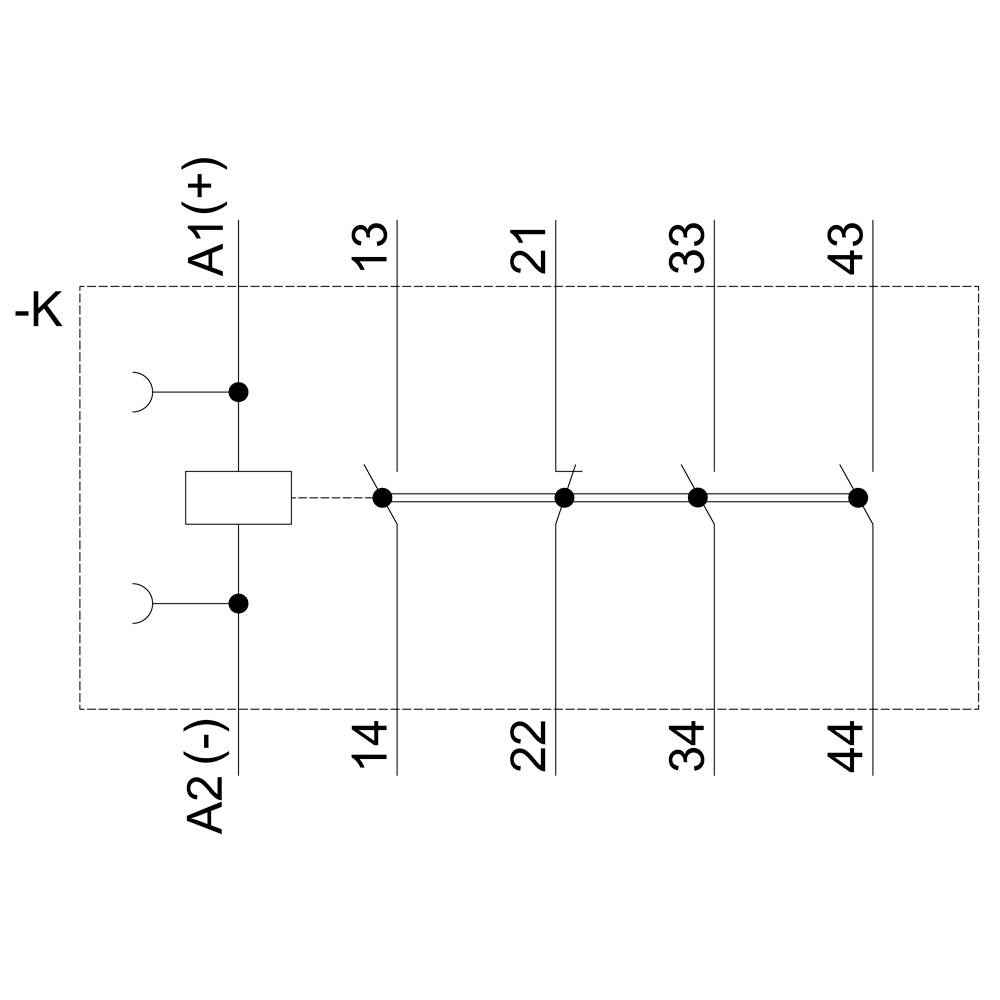

Schaltplan eines Relais mit Spule und mehreren Schaltkontakten. Anschlüsse A1(+) und A2(-) verbinden die Spule. Kontakte 13-14, 21-22, 33-34, 43-44.

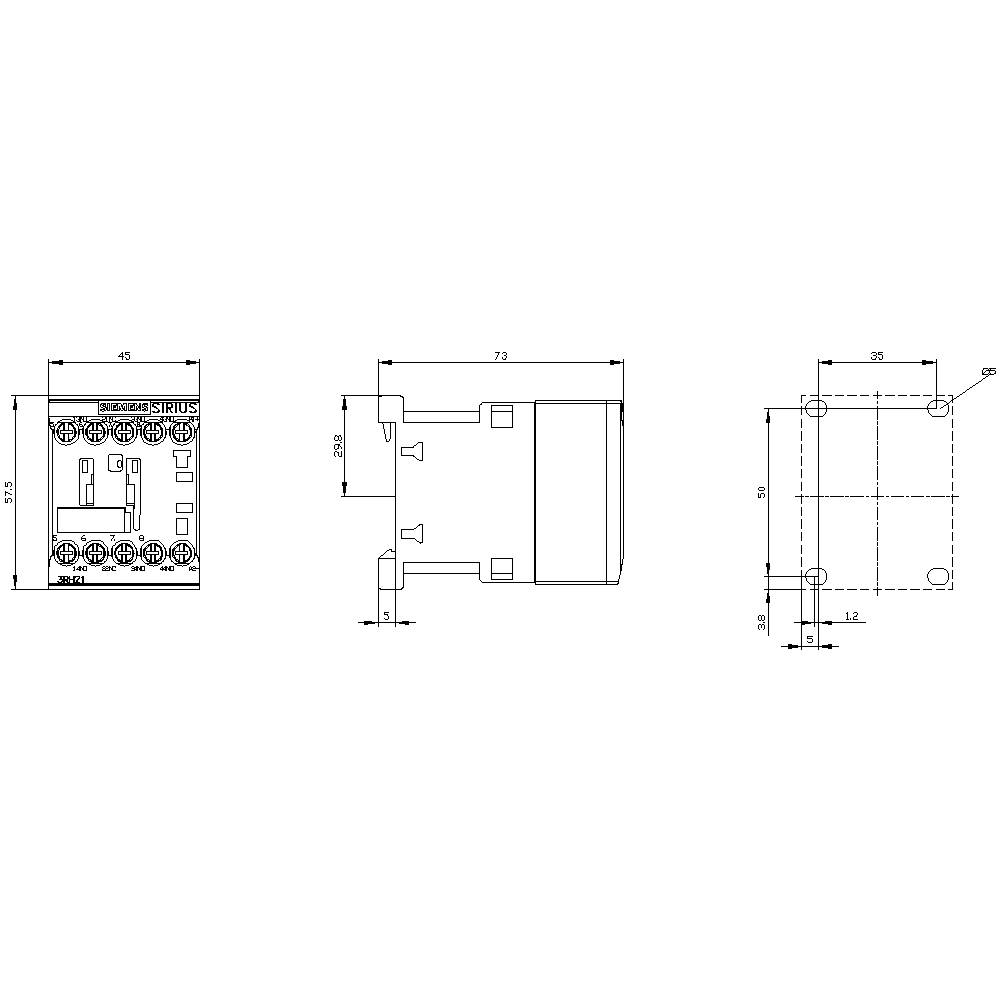

Technische Zeichnung eines elektrischen Bauteils mit Präzisionsmaßen, Ansichten von vorne, oben und seitlich, mit Maßeinheiten.

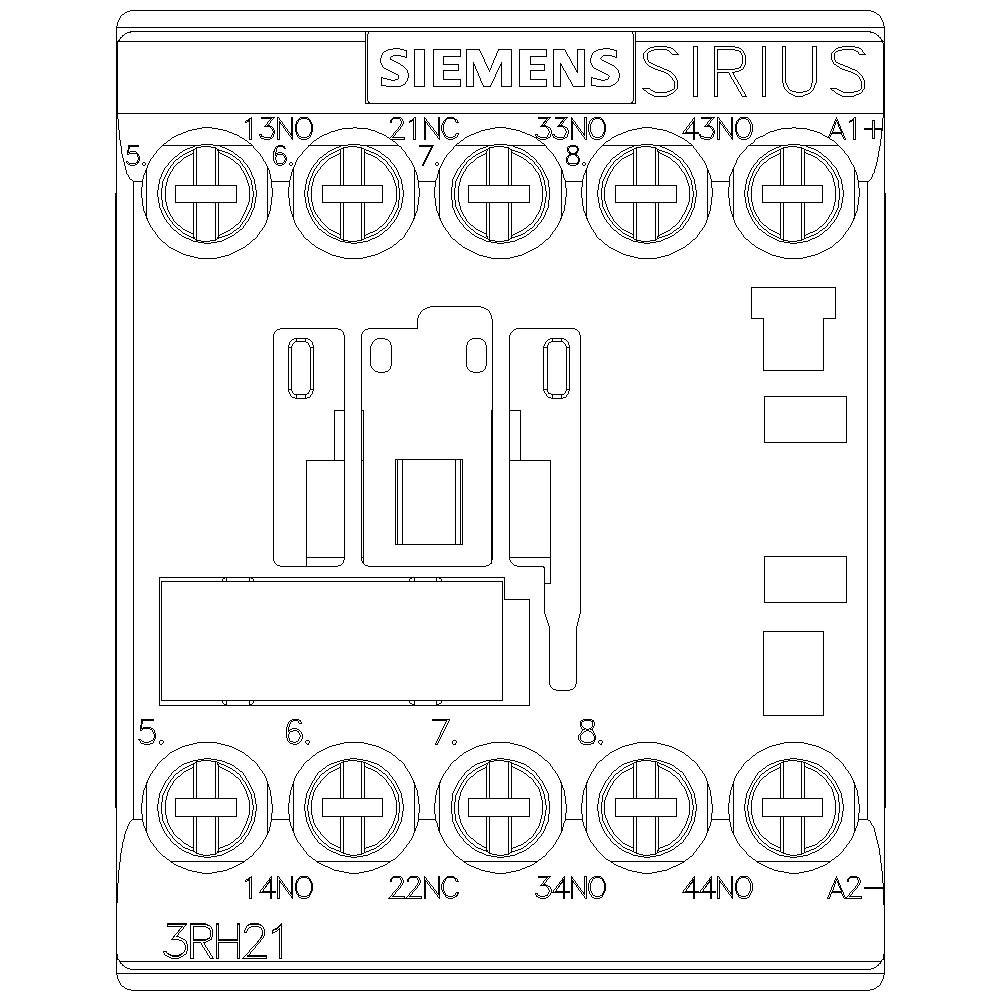

Ein Schaltplan eines Siemens SIRIUS Relaismoduls mit nummerierten Anschlussklemmen und Kontaktbezeichnungen (13NO, 21NC, 33NO, 43NO, 14NO, 22NC, 34NO, A1+, A2).

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Verpackungsart

Piece

Typ

3RH2131-1BM40

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (32,76 € / Stück)

36,13 €

-9 %

32,76 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 3S+1Ö, DC 220V, S00, Schraubanschluss

DC,DC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2131-1BM40

Baugröße: S00

Polzahl: 4polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner
3 Schließer

Steuerspannung (min.): 220 V/DC

Steuerspannung (max.): 220 V/DC

Steuerspannungs-Bereich: 220 - 220 V/DC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: 1

: 3 A

: 220-220 V

: FALSE

: Schraubanschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1736391 Siemens 3RH2131-1BM40 Hilfsschütz 3 Schließer Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736391 Siemens 3RH2131-1BM40 Hilfsschütz 3 Schließer Piece 1 St.

Beschreibung

Hilfsschütz, 3 S + 1 Ö, DC 220V, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 3S+1Ö 220VDC S00 3RH2131-1BM40, Verpackungseinheit: 1 Stk., EAN: 4011209848801

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
