Siemens 3RH2122-1KB40 Koppelhilfsschütz mit Schutzdiode Piece 1 St. kaufen

'Siemens SIRIUS Schütz, Modell 3RH21, für industrielle Anwendungen, dargestellt in Front- und Seitenansicht.'

Abbildung ähnlich

Ein geöffnetes Schaltschrank-Gehäuse zeigt verschiedene elektronische Komponenten und Verkabelungen, bereit für Verbindungs- und Steuerfunktionen.

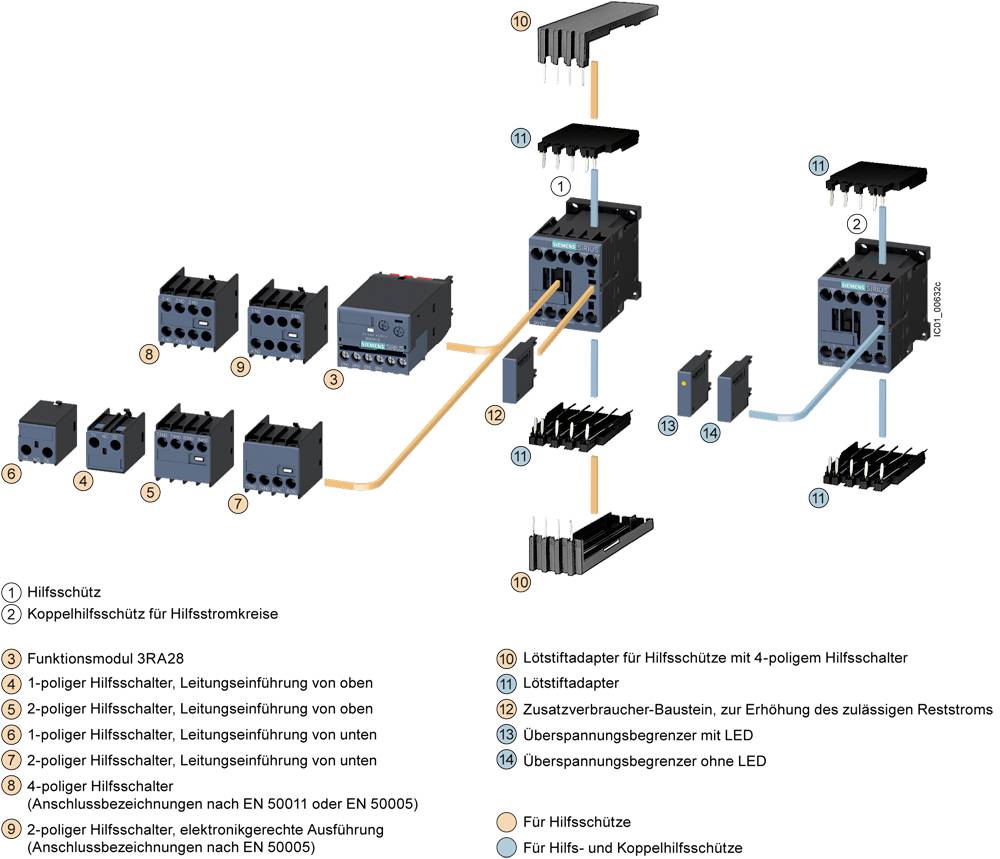

Diagramm zur Darstellung von Hilfsschützen und Zubehör. Zeigt Funktionsmodule, Adapter für Hilfsschalter und Beschriftungselemente. Verbindungswege und Steckplätze sind markiert.

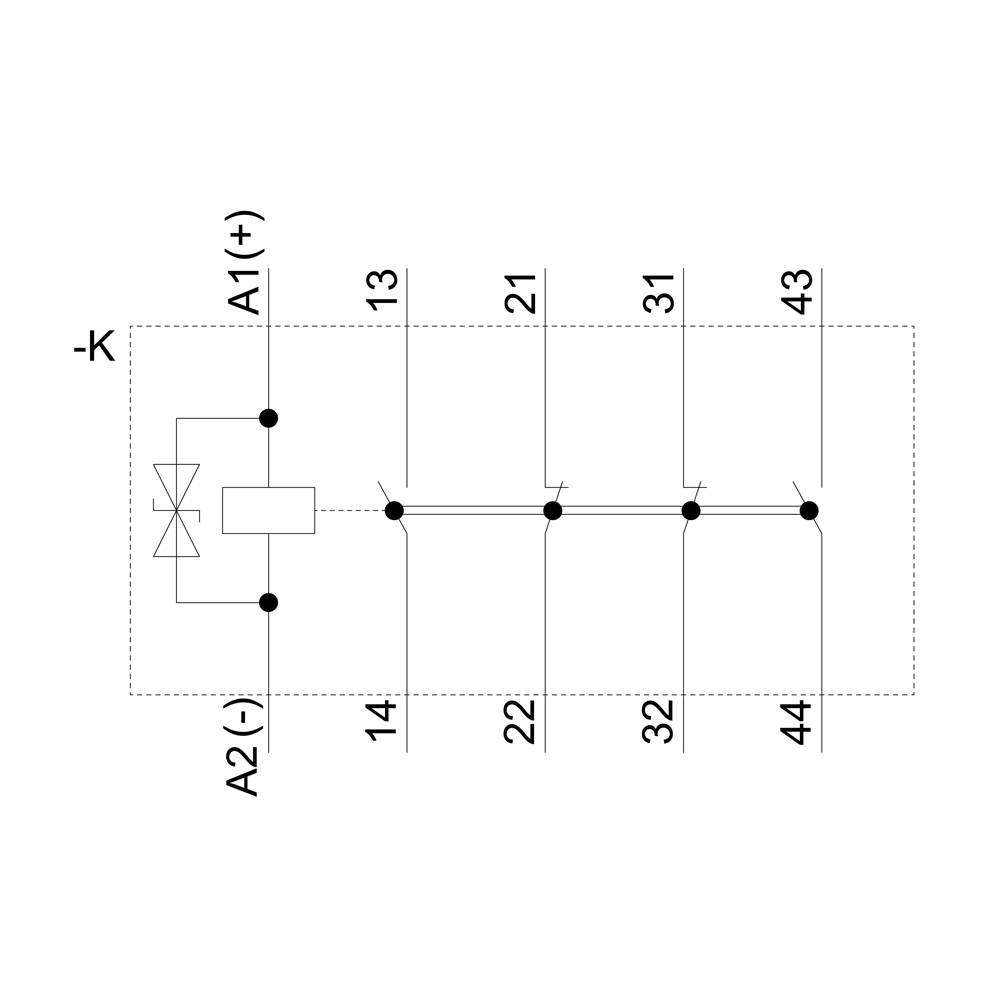

Schaltschema: Relais mit Dioden, Anschlüsse A1(+) und A2(-), Schalterkontakte 13-43. Dient zur elektrischen Signalsteuerung.

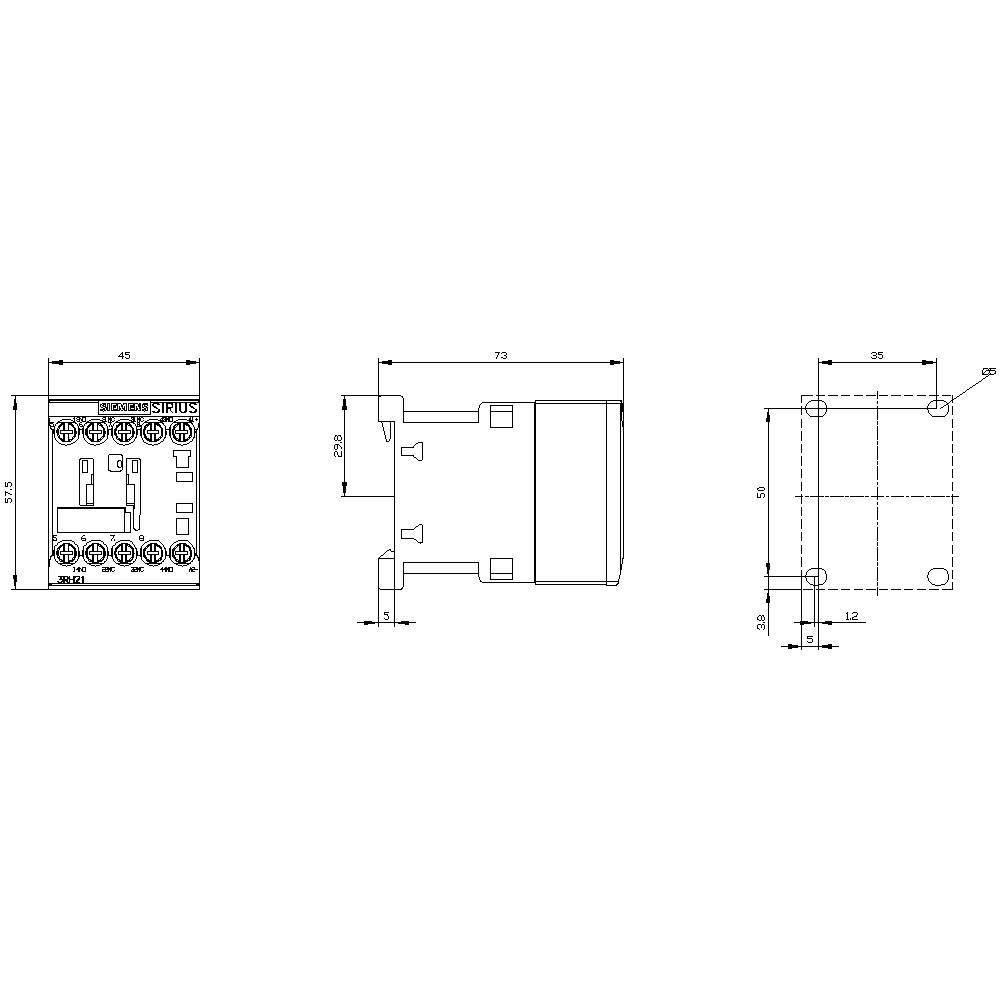

'Mechanics Plus' Gehäusezeichnung mit Vorder-, Seiten- und Draufsicht. Maßangaben in Millimetern. Hauptmaße: Höhe 45, Breite 73.

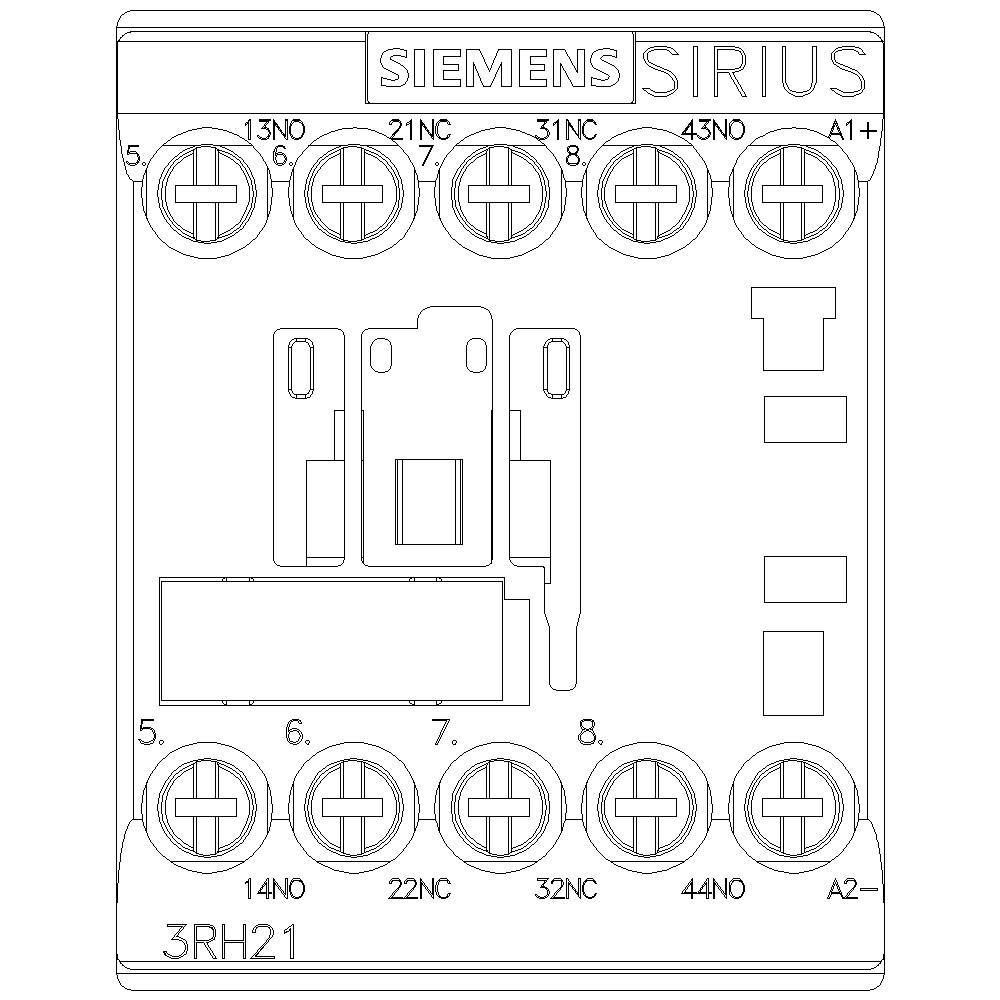

'Siemens Sirius 3RH21 Schaltplan' zeigt Anschlüsse 13NO, 21NC, 31NC, 43NO oben. Unten 14NO, 22NC, 32NC, A2 Anschlüsse.

1/6

Abbildung ähnlich

Produkt-Art

Koppelhilfsschütz

Verpackungsart

Piece

Typ

3RH2122-1KB40

Baugröße

S00

Hilfskontaktart

2 Schließer

2 Öffner

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (39,20 € / Stück)

39,20 €

zzgl. MwSt.

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

4,95 € Versand

Versand

40,33 €

36,13 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Koppelhilfsschütz, 2S+2Ö, DC 24V, S00, Schraubanschluss, mit Suppressordiode

0 V, 24 V, DC, 3 A, Mit LED-Anzeige: nein, Geeignet für Handbedienung: nein, Schnittstelle: nein, 2, Schraubanschluss

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Koppelhilfsschütz

Typ: 3RH2122-1KB40

Baugröße: S00

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (min.): 16.8 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 16.8 - 30 V/DC

Dauerstrom (max.): 3 A

Besonderheiten: mit Schutzdiode

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Schraubanschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1736298 Siemens 3RH2122-1KB40 Koppelhilfsschütz mit Schutzdiode Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736298 Siemens 3RH2122-1KB40 Koppelhilfsschütz mit Schutzdiode Piece 1 St.

Beschreibung

Koppelhilfsschütz, 2 S + 2 Ö, DC 24 V, 0,7 ... 1,25* US, mit Suppressordiode integriert, Baugröße S00, Schraubanschluss geeignet für SPS-Ausgänge Koppelhilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis mit direkter Anschlussmöglichkeit an elektronische Steuerungen.
Die Koppelhilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Koppelhilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Koppelhilfsschütze 3RH2 verwendet werden.
Die Koppelhilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 0 V, 0 V, 24 V, DC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Koppelhilfsschütz 2S+2Ö 24VDC S00 3RH2122-1KB40, Verpackungseinheit: 1 Stk., EAN: 4011209847064

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
