Siemens 3RH2122-1BM40 Hilfsschütz ohne LED 1 St. kaufen

Abgebildet ist ein Siemens Sirius Schütz, der in elektrischen Anlagen zur Steuerung von Lasten verwendet wird.

Abbildung ähnlich

Ein geöffneter Schaltschrank, gefüllt mit verschiedenen elektrischen Komponenten und Verkabelungen, die ordentlich angeordnet sind.

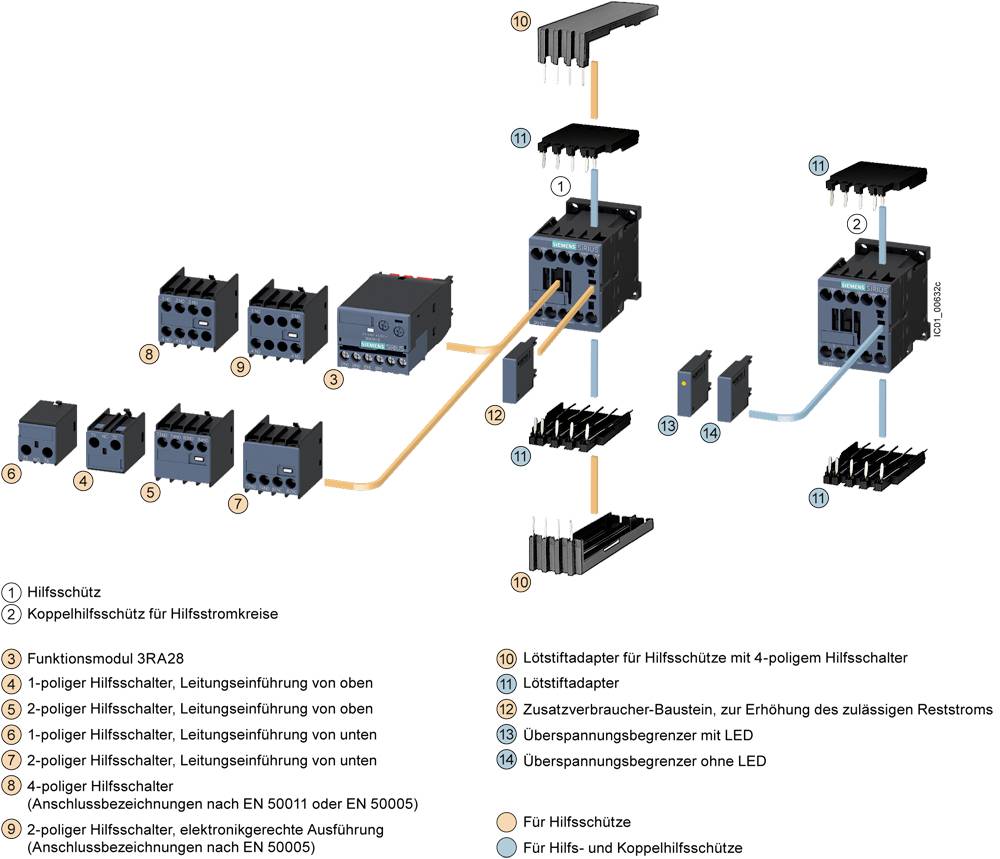

Diagramm zeigt verschiedene Hilfsschütze, Adapter und Zubehör für Steuerstromkreise mit spezifischen Funktionen und Anwendungen.

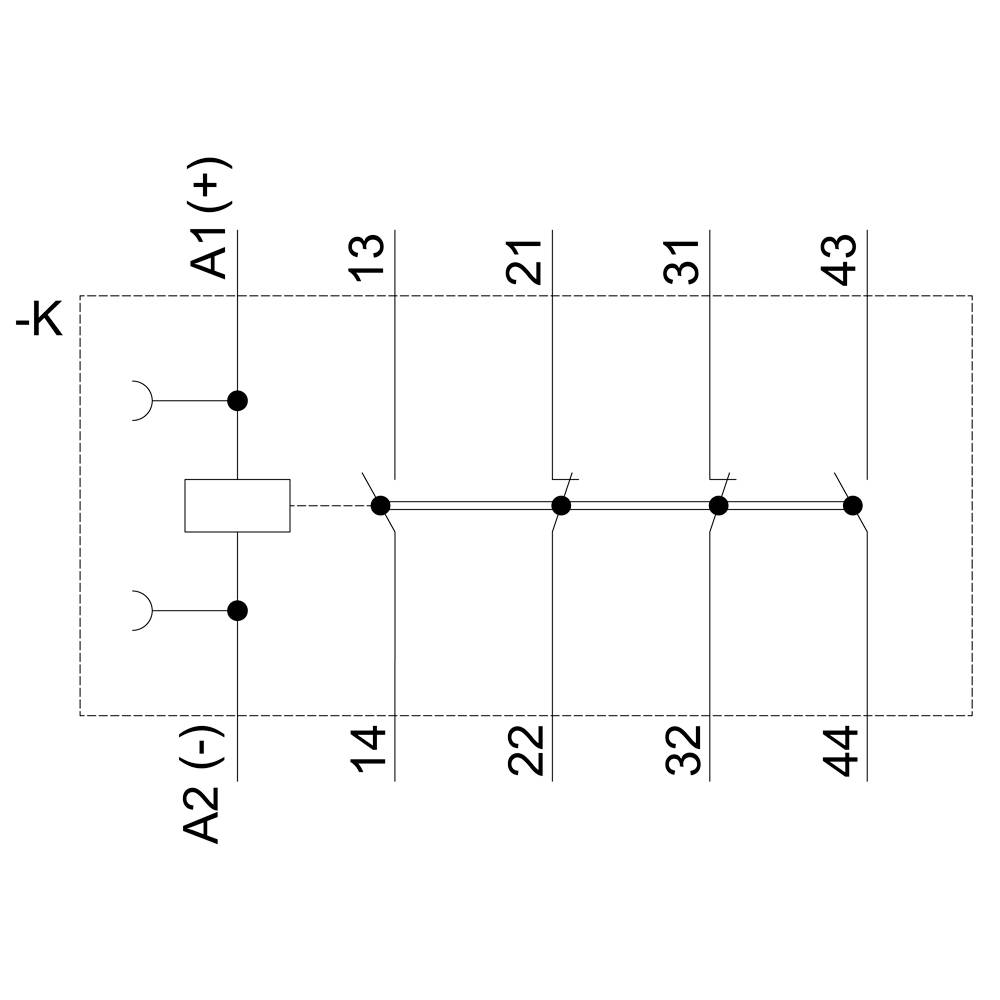

'Schematischer Schaltplan: Ein Relais mit Anschlüssen A1(+) und A2(-) steuert vier Schalter mit Bezeichnungen 13, 21, 31, 43.'

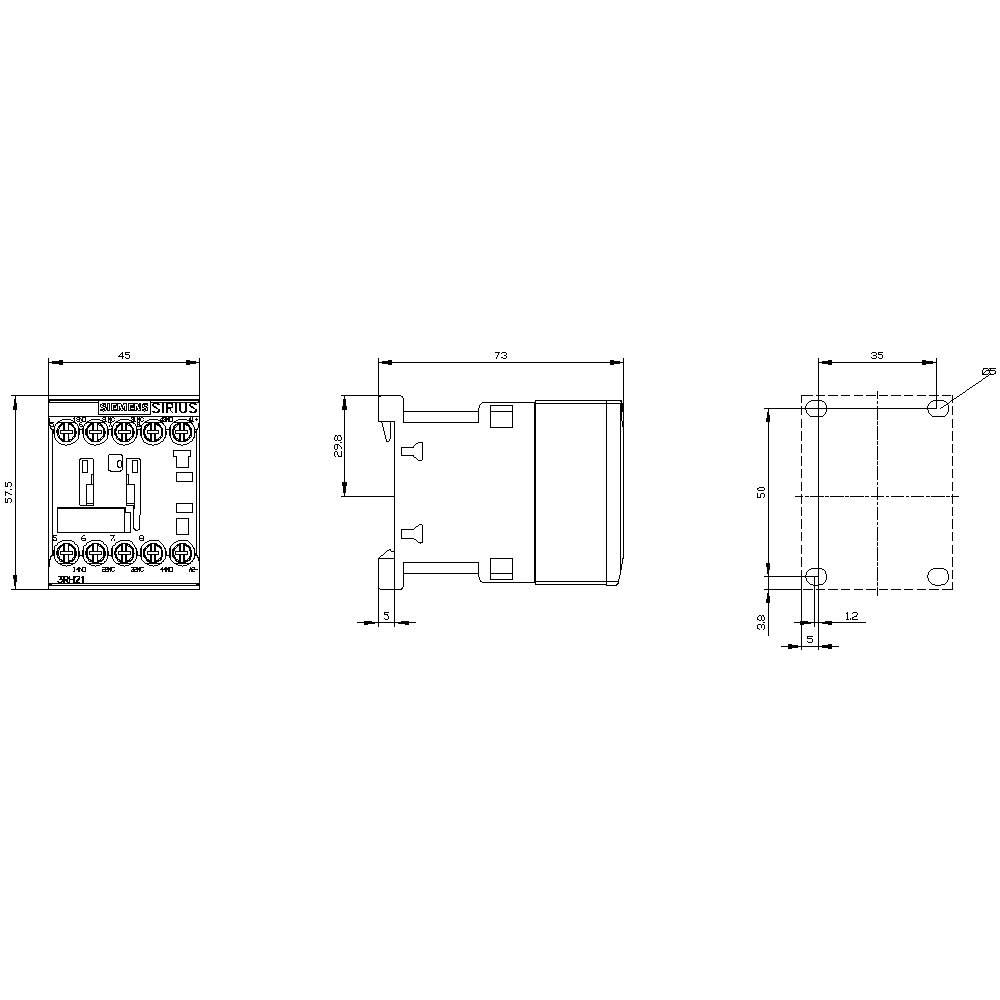

Technische Zeichnung eines Relais mit Front-, Seiten- und Draufsicht. Maße sind angegeben: Breite 45 mm, Tiefe 73 mm, Höhe 55 mm.

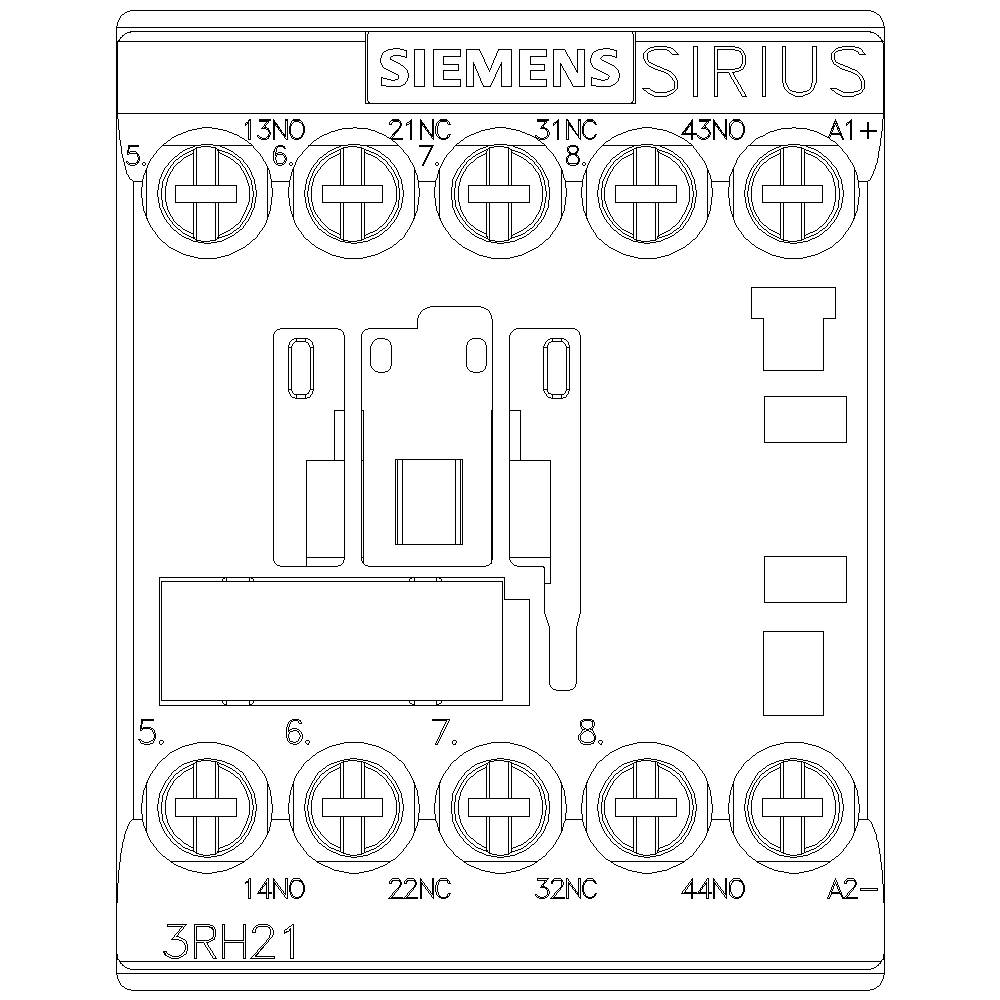

'Schütz-Modul von Siemens, Modell SIRIUS 3RH21, zeigt Anschlüsse für Steuer- und Lastkreise mit nummerierten Klemmen.'

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Typ

3RH2122-1BM40

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (30,24 € / Stück)

30,24 €

zzgl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 2S+2Ö, DC 220V, S00, Schraubanschluss

Inhalt: 1 St.
Produkt-Art: Hilfsschütz
RoHS-konform: Ja
Typ (Hersteller-Typ): 3RH2122-1BM40

Technische Daten

Spannungsart: DC

Produkt-Art: Hilfsschütz

Typ: 3RH2122-1BM40

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Passend für Serie: Siemens Serie Sirius

Besonderheiten: ohne LED

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 220-220 V

: FALSE

: Schraubanschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1704509 Siemens 3RH2122-1BM40 Hilfsschütz ohne LED 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704509 Siemens 3RH2122-1BM40 Hilfsschütz ohne LED 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, DC 220 V, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 0 V, 0 V, 220 V, DC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+2Ö 220VDC S00 3RH2122-1BM40, Verpackungseinheit: 1 Stk., EAN: 4011209786783

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
