Siemens 3RH2122-1AB00 Hilfsschütz Single 1 St. kaufen

'Siemens SIRIUS Schütz 3RH21, kompakte Bauform, für industrielle Anwendungen.'

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt unterschiedliche elektronische Komponenten und Verkabelungen für industrielle Steuerungsanwendungen.

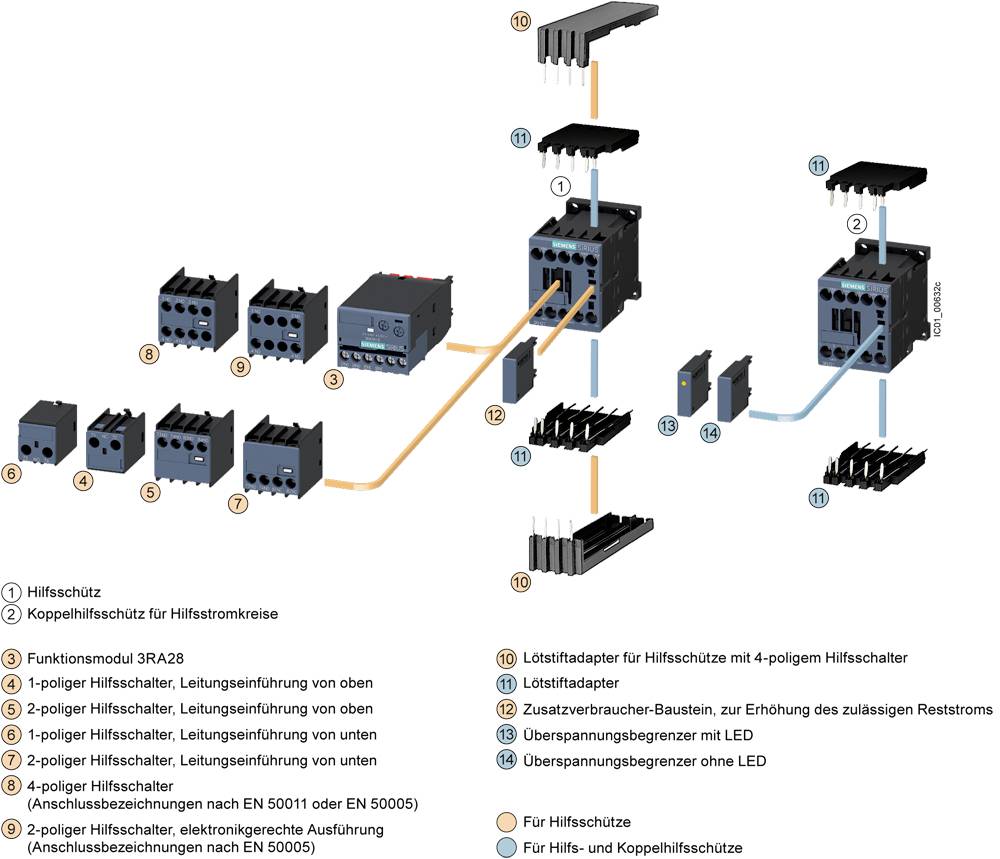

Schaltplanskizze zeigt verschiedene elektrische Schaltgeräte, darunter Hilfsschütze, Lasttrennschalter und Adapter mit Beschreibung ihrer Funktionen.

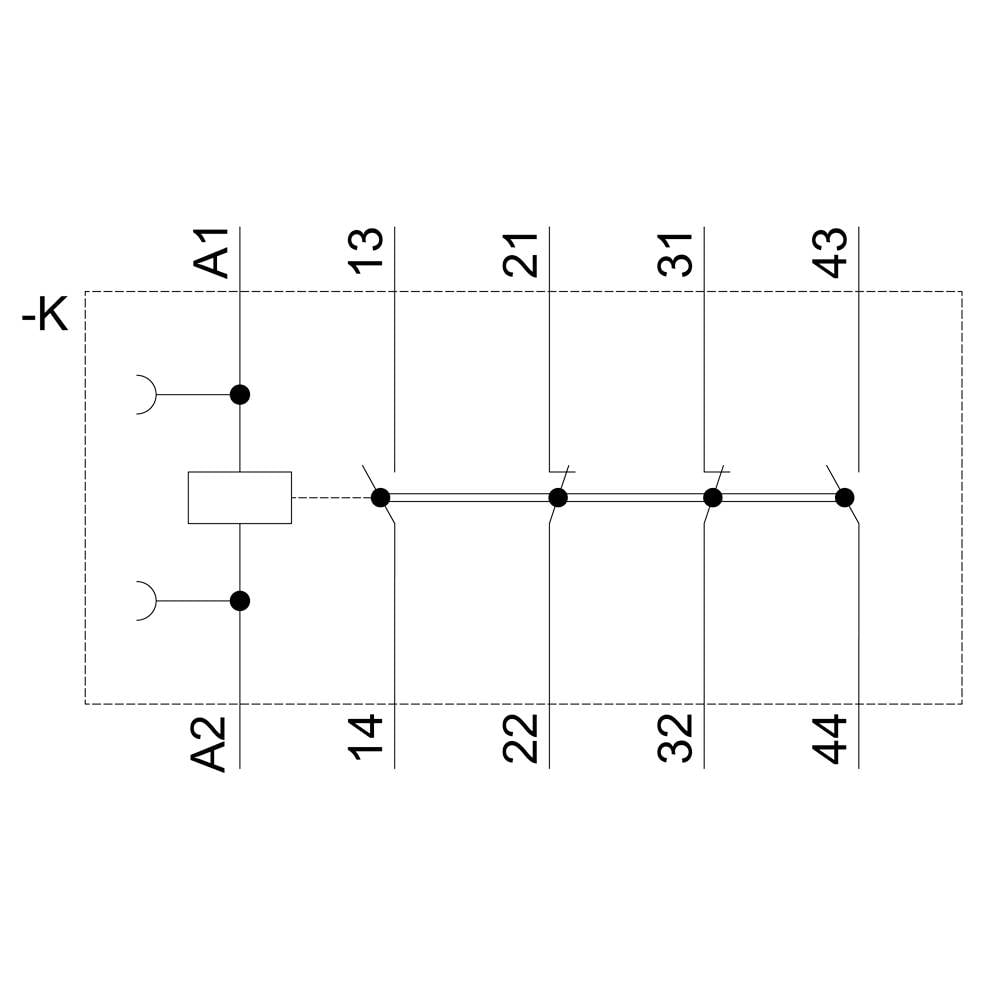

'Schütz-Schaltplan mit einer Spule, vier Schließern und festgelegten Anschlüssen A1, A2 sowie Klemmen 13, 14, 21, 22, 31, 32, 43, 44.'

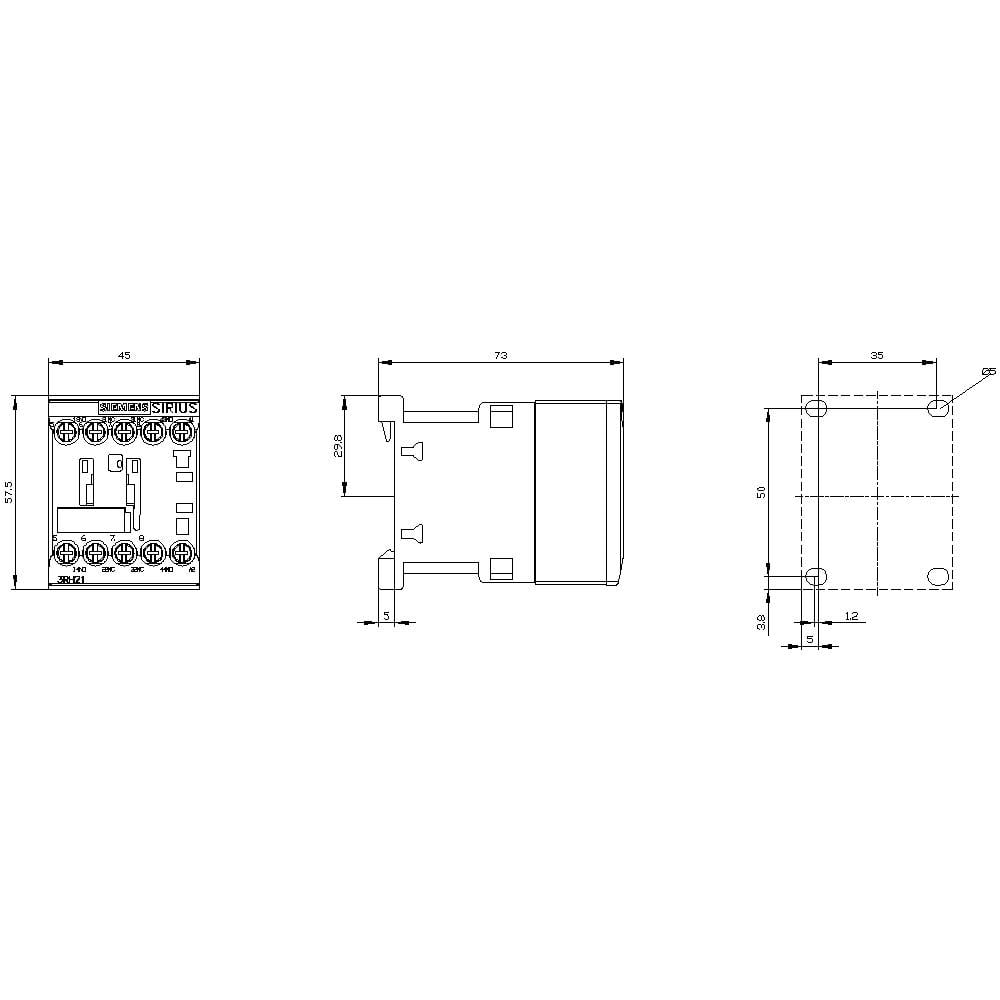

Technische Zeichnung eines elektrischen Geräts mit Maßangaben in Millimetern. Zeigt Vorder-, Seiten- und Draufsicht.

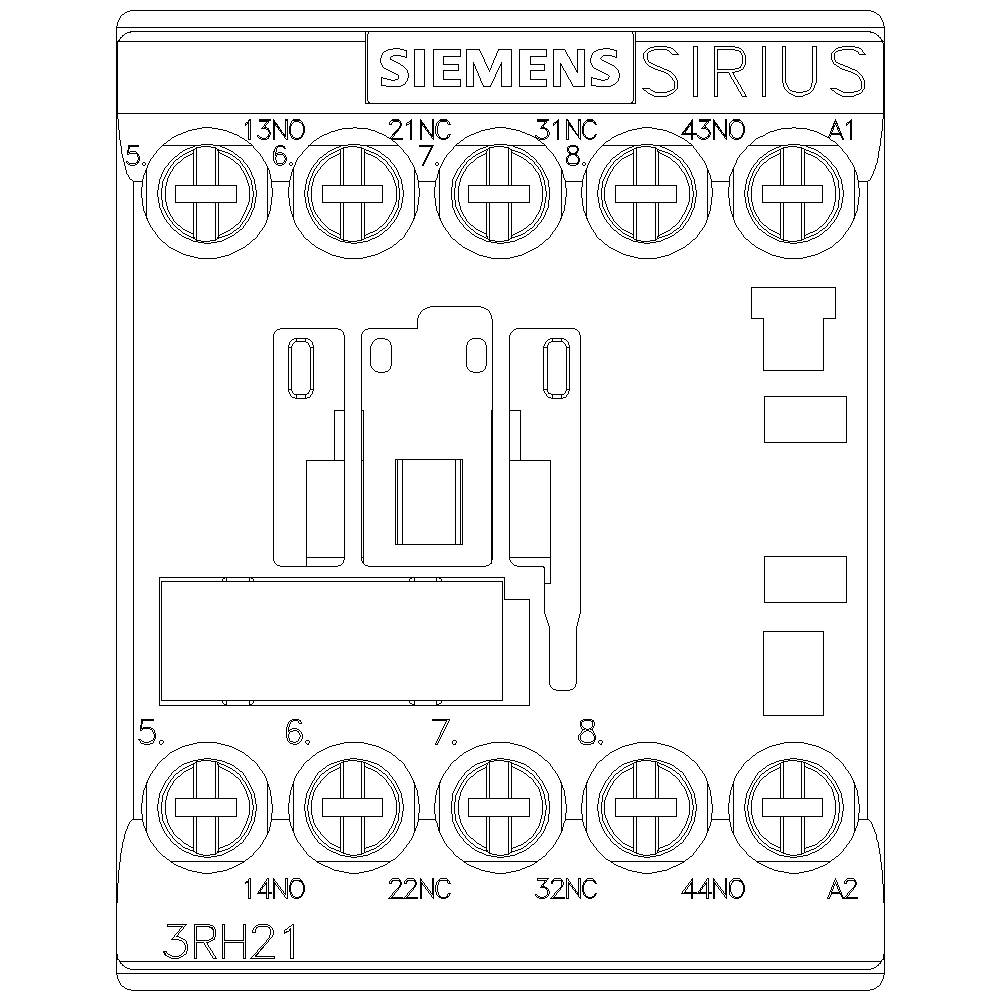

Ein Schaltplan eines Siemens Sirius Schaltgeräts mit Anschlüssen 13NO, 21NC, 31NC, 43NO und Beschriftungen wie A1, A2, 3RH21.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Verpackungsart

Single

Typ

3RH2122-1AB00

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

10 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

28,85 €

zzgl. MwSt.

Nur noch 10 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung Fr., 25. Sept.

2 Stück

4,95 € Versand

Versand

36,97 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 2S+2Ö, AC 24V, 50/60Hz, S00, Schraubanschluss

Hilfsschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Single

Produkt-Art: Hilfsschütz

Typ: 3RH2122-1AB00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 V/AC (max)

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 24-24 V

: 24-24 V

: FALSE

: Schraubanschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744077 Siemens 3RH2122-1AB00 Hilfsschütz Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744077 Siemens 3RH2122-1AB00 Hilfsschütz Single 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, AC 24 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+SÖ 24VAC 50/60Hz 3RH2122-1AB00, Verpackungseinheit: 1 Stk., EAN: 4011209786592
