Siemens 3RH1921-2CA10 Hilfsschalter 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Hilfsschalter
Anschluss
Federzuganschluss
Typ
3RH1921-2CA10
Baugröße
S0
Hilfskontaktart

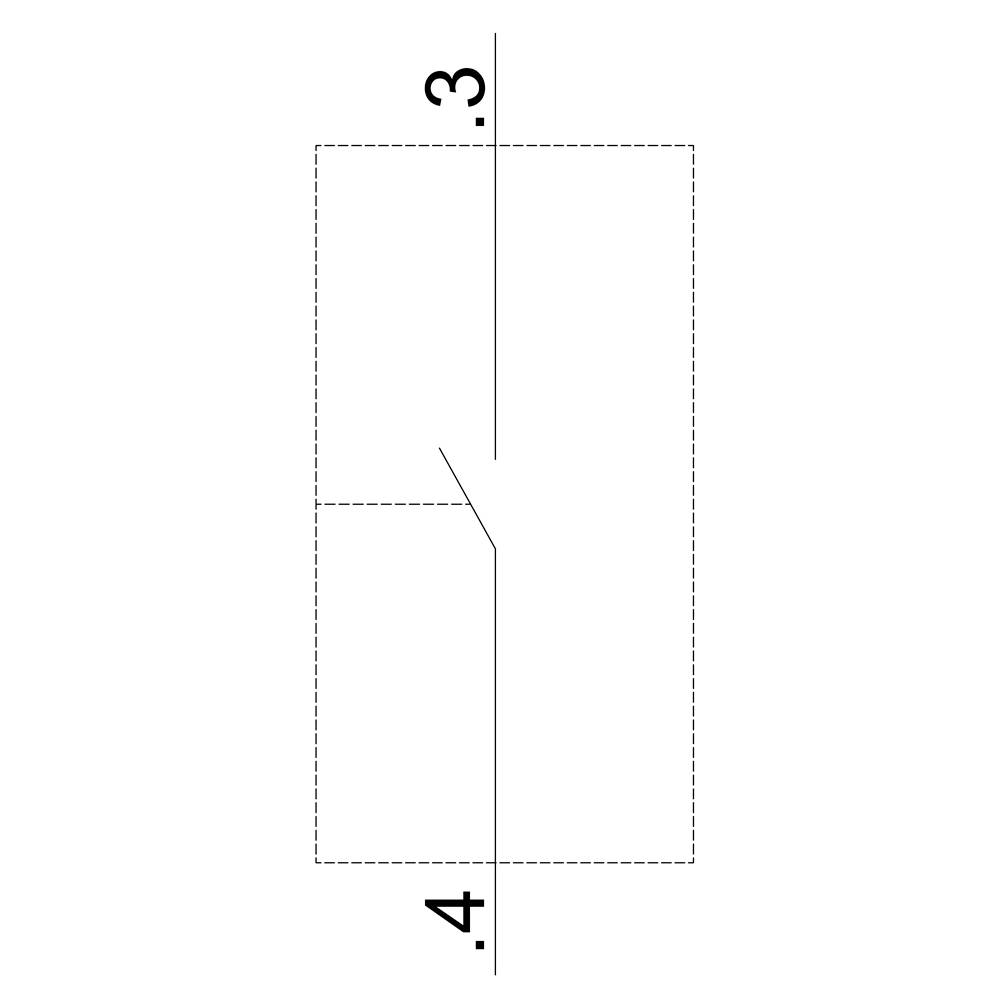

1 Schließer
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
7,13 €
5
6% = 0,43 €
6,70 €
10
8% = 0,58 €
6,55 €
25
10% = 0,72 €
6,41 €
50
11% = 0,79 €
6,34 €
100
13% = 0,94 €
6,19 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (7,13 € / Stück)
7,13 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Hilfsschalter 1S, DIN EN50005, CageClamp-Anschluss für Motorschütze, 1pol.
- Cage Clamp-Anschluss
- für Motorschütze - 1pol.
Technische Daten
- Ausführung des Produkts: frontseitig aufschnappbar
- Produktfunktion / Spiegelkontakt: ja
- Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT1
- Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
- Eignung zur Verwendung: Hilfs- und Leistungsschütz
- Stoßspannungsfestigkeit: 6 kV
- Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 14)
- Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 2,5 mm²)
- Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
- Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / ohne Aderendbearbeitung: 2x (0,5 ... 2,5 mm²)
- Anschließbarer Leiterquerschnitt / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung / maximal: 2,5 mm²
- Produkt-Art
Hilfsschalter
- Typ
3RH1921-2CA10
- Baugröße
S0
- Hilfskontaktart
1 Schließer
- Montageart
Schnappbefestigung
- Anschluss
Federzuganschluss
- Elektrische Lebensdauer
200000
- Mechanische Lebensdauer
10000000
IP20
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C

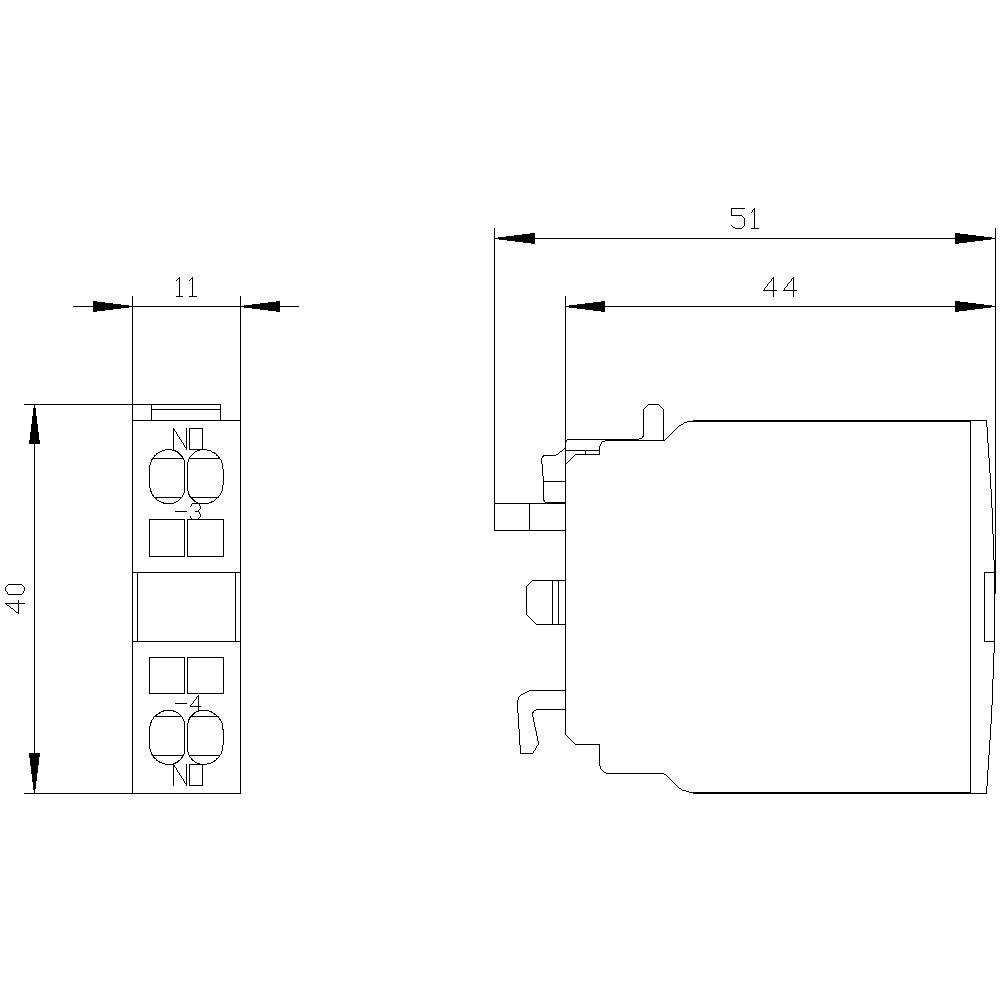

- Breite
10 mm
- Höhe
38 mm
- Tiefe
51 mm
- Abm.
(B x H x T) 10 x 38 x 51 mm
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3557863 Siemens 3RH1921-2CA10 Hilfsschalter 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3557863 Siemens 3RH1921-2CA10 Hilfsschalter 1 St.
Beschreibung
frontseitiger Hilfsschalter, 1 Schließer, Federzugschluss, für Schütze 3RT1 Hilfsschalter SIRIUS 3RH19 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Dieser Hilfsschalter 3RH19 kann ohne Werkzeug auf die Schütze 3RT1 und Hilfsschütze 3RH1 der Baugrößen S0-S12 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Dieser Hilfsschalter 3RH19 kann ohne Werkzeug auf die Schütze 3RT1 und Hilfsschütze 3RH1 der Baugrößen S0-S12 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
