Siemens 3RA28151FW10 3RA2815-1FW10 Hilfsschalter 1 St. kaufen

'Siemens Sirius 3RA2815' Modul in Schwarz und Blau, mit mehreren Anschlussklemmen unten und einem Markenlogo in der Mitte.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit sichtbaren elektrischen Bauteilen und Kabeln, organisiert in Reihen. Technische Komponenten sind klar erkennbar.

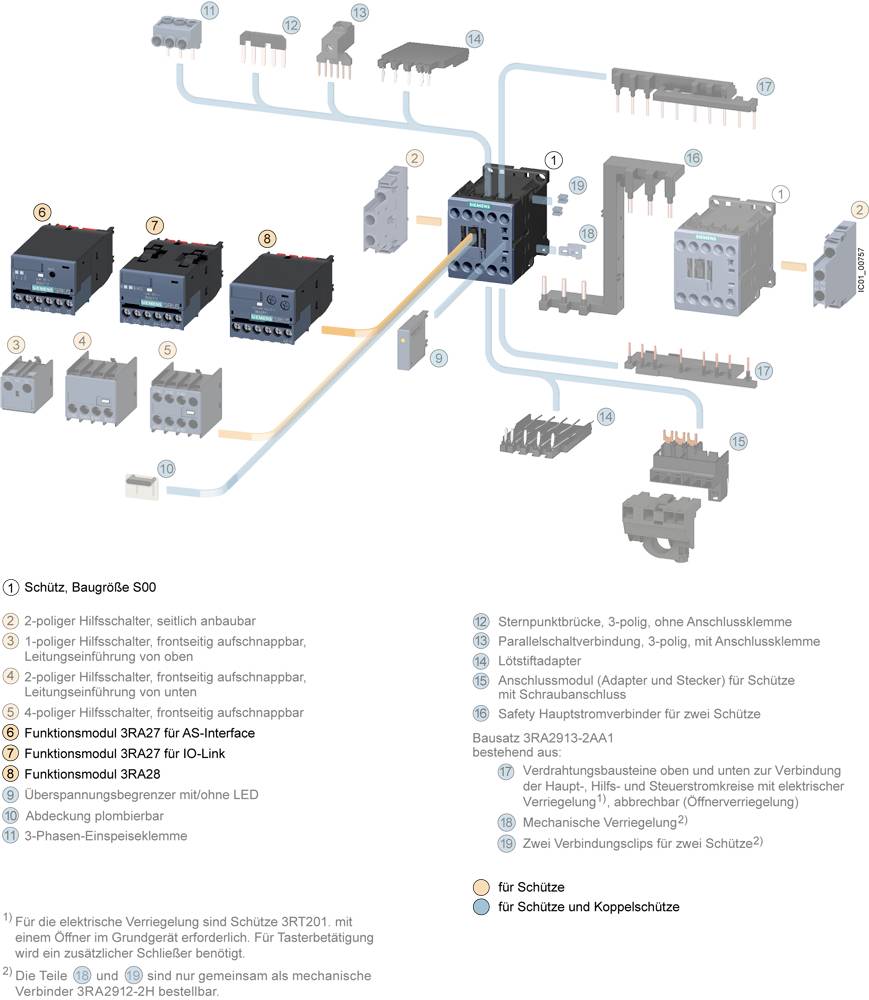

'Schaltplan eines Schützes mit verschiedenen Modulelementen und Anschlussmöglichkeiten. Beschriftungen erklären die Funktionen und Teile.'

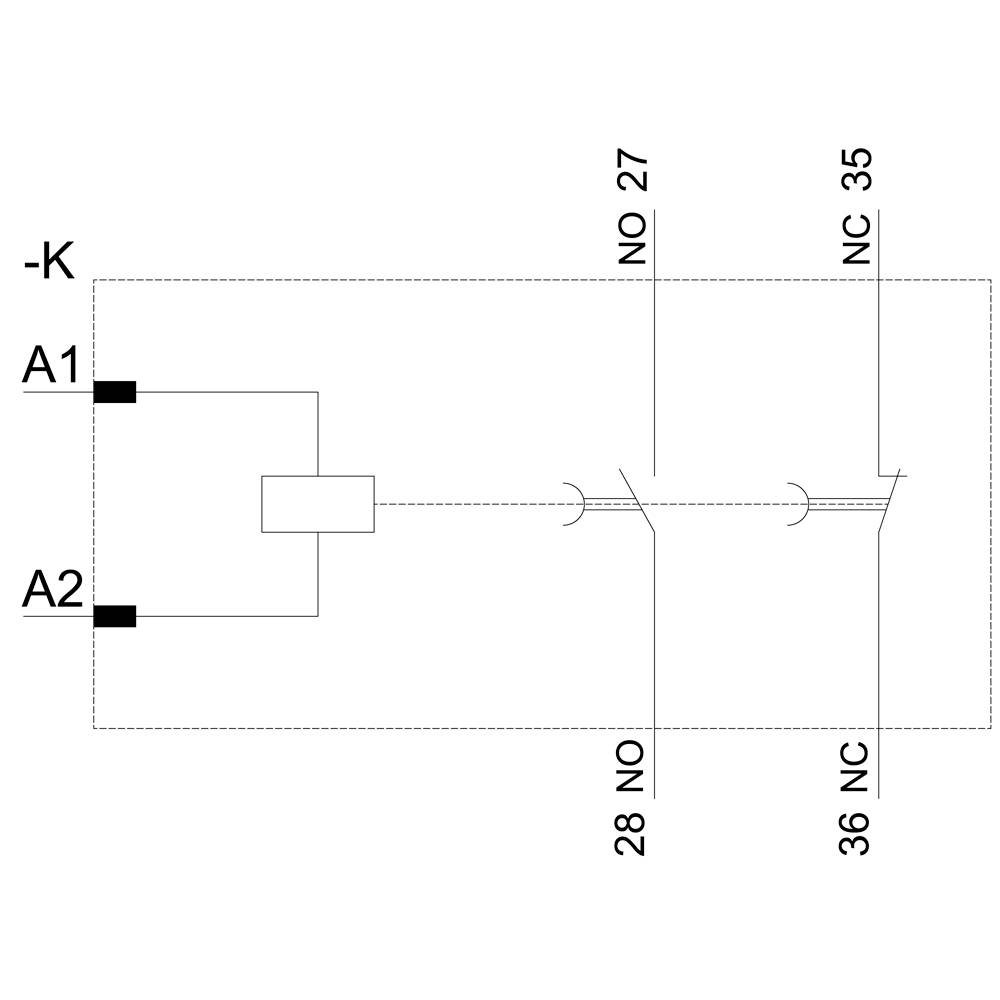

Diagramm eines elektrischen Schaltrelais mit Antriebsanschlüssen A1 und A2; Kontaktbelegungen: NO 27/28, NC 35/36.

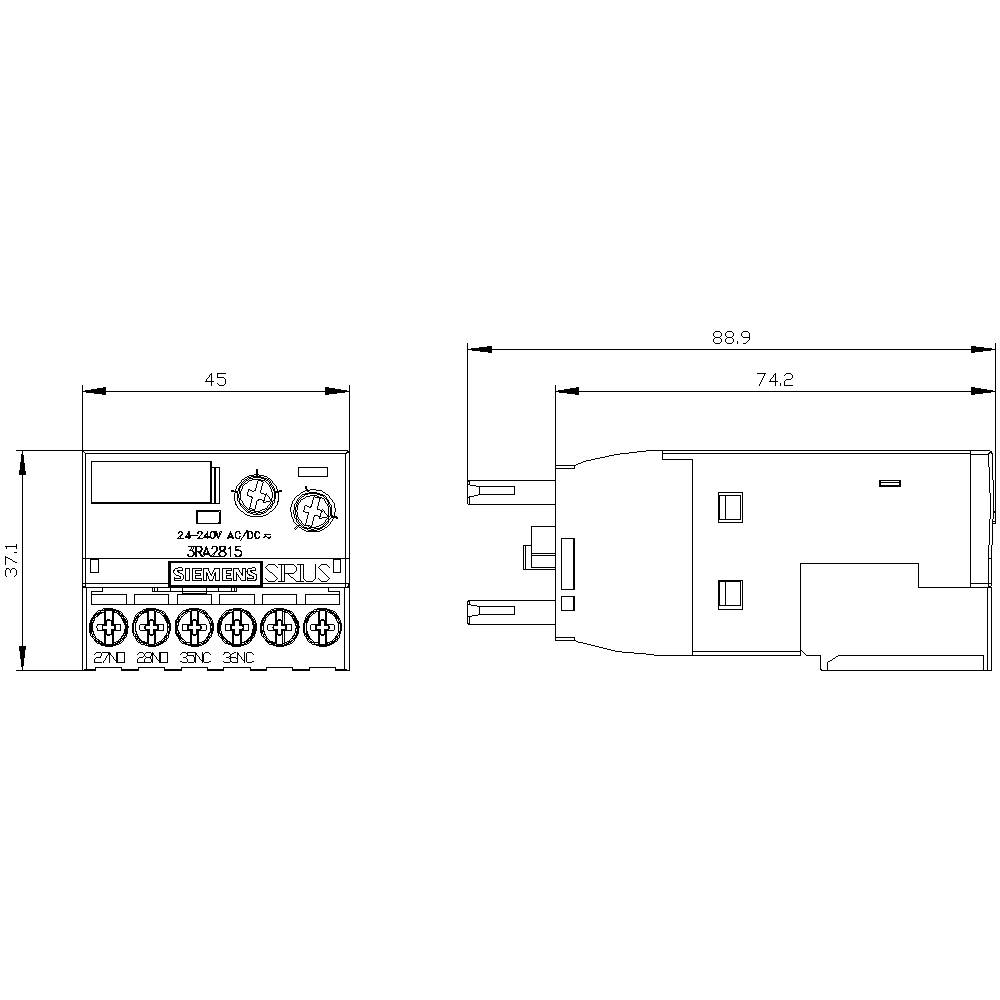

Technische Zeichnung eines elektrischen Bauteils mit Abmessungen: 45 mm x 37 mm x 88,9 mm. Zeigt Anschlüsse und Befestigungspunkte.

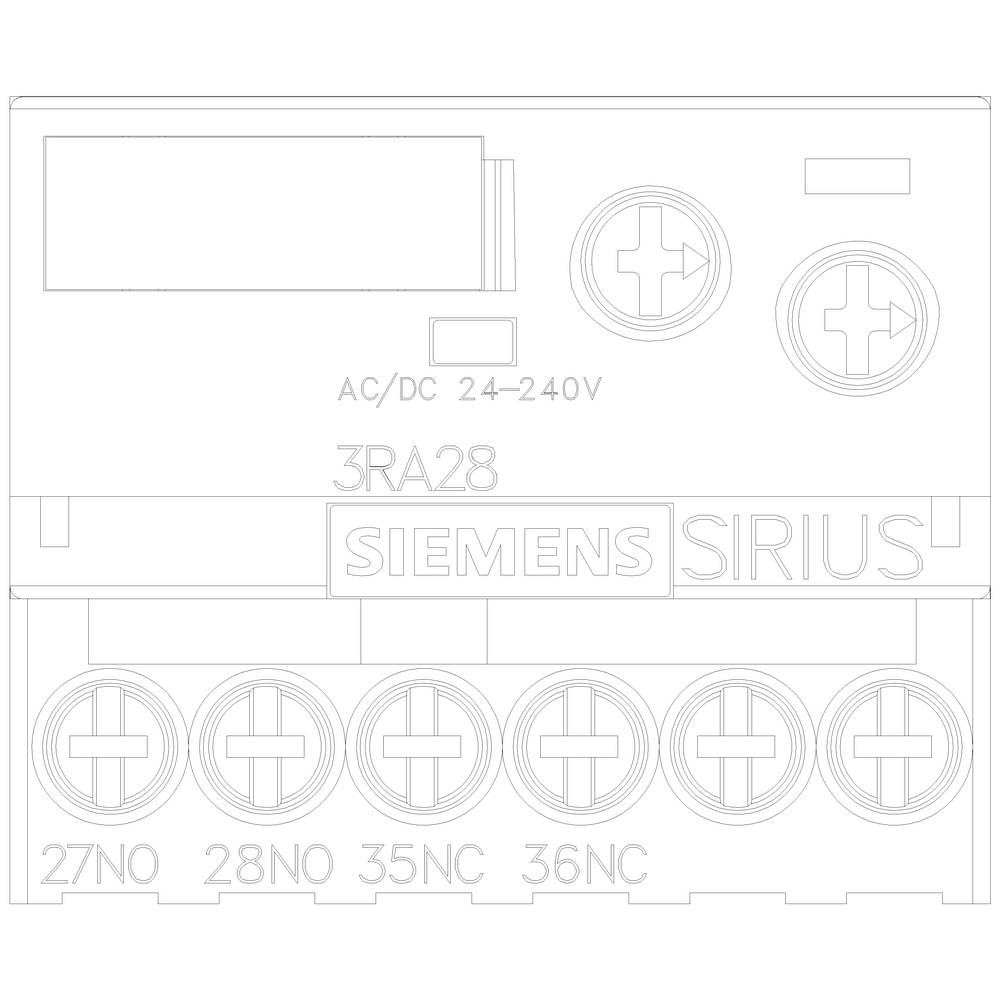

Schaltgerät mit dem Aufdruck 'Siemens SIRIUS', geeignet für AC/DC 24-240V, mit mehreren Anschlüssen unten und Modellnummer 3RA28.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Betriebsspannung min.

24 V

Betriebsspannung max.

240 V

Typ

3RA2815-1FW10

Betriebsspannungsbereich

24 - 240 V

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

75,78 €

zzgl. MwSt.

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

4,95 € Versand

Versand

92,43 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschalter, elektron. verzögert, rückfallverz. ohne Hilfsspannung

Wirkprinzip: elektronisch
Einstellzeit: 0,05 s

Technische Daten

Elektronisch zeitverzögerter Hilfsschalter, rückfallverzögert, ohne Steuersignal, Relais 1 Ö + 1 S, Zeitbereich 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Schraubanschluss, frontseitig aufschnappbar auf Schütze 3RT20 und Hilfsschütze 3RH2

Produkt-Art: Hilfsschalter

Typ: 3RA2815-1FW10

Betriebsspannung min.: 24 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 24 - 240 V

Kontaktmaterial: AgNi

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 45 mm

Höhe: 38 mm

Tiefe: 74 mm

Abm.: (B x H x T) 45 x 38 x 74 mm

Inhalt: 1 St.

RoHS-konform: Ja

: elektronisch

: 0

: 0

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746553 Siemens 3RA28151FW10 3RA2815-1FW10 Hilfsschalter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746553 Siemens 3RA28151FW10 3RA2815-1FW10 Hilfsschalter 1 St.

Beschreibung

Elektronisch zeitverzögerter Hilfsschalter, rückfallverzögert, ohne Steuersignal, Relais 1 Ö + 1 S, Zeitbereich 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Schraubanschluss, frontseitig aufschnappbar auf Schütze 3RT20 und Hilfsschütze 3RH2 Elektronisch verzögerter Hilfsschalter SIRIUS 3RA28 für das zeitverzögerte Schalten nachfolgender Stromkreise zum Anbau an Schütze 3RT2 und Hilfsschütze 3RH2.
Die elektronisch verzögerten Hilfsschalter bieten eine hohe Einstellgenauigkeit durch umschaltbare Zeitbereiche und verfügen über eine integrierte elektrische Verriegelung und einen werkseitig integrierten Varistor (Schutzbeschaltung). Das einfache und werkzeuglose Aufstecken ermöglicht die Realisierung steuerungsunabhängiger Zeitfunktionen ohne zusätzliche Verdrahtung. Dadurch vermeiden Sie Verdrahtungsfehler und reduzieren Sie die Prüfkosten. Durch den frontseitigen Anbau an die Geräte sparen Sie Platz auf der Hutschiene. Die Geräte sind dank internationaler Approbationen (z.B. IEC, CCC, UL/CSA) weltweit einsetzbar.
Die elektronisch verzögerten Hilfsschalter sind für Schütze 3RT2 und Hilfsschalter 3RH2 in Baugröße S00 bis S3 erhältlich. Lieferbar mit flexiblem Weitspannungsbereich AC/DC 24-240 V, wählbaren Ausgängen 1 S + 1 Ö oder 1 W und in Schraub- oder Federzuganschlusstechnik.
Für die elektronisch verzögerten Hilfsschalter stehen Verdrahtungsbausätze sowie eine plombierbare Abdeckung zur Verfügung.
SIRIUS Relais - ein Programm für alle Fälle.
