Schneider Electric LMC101CAA10000 Erweiterungsmodul kaufen

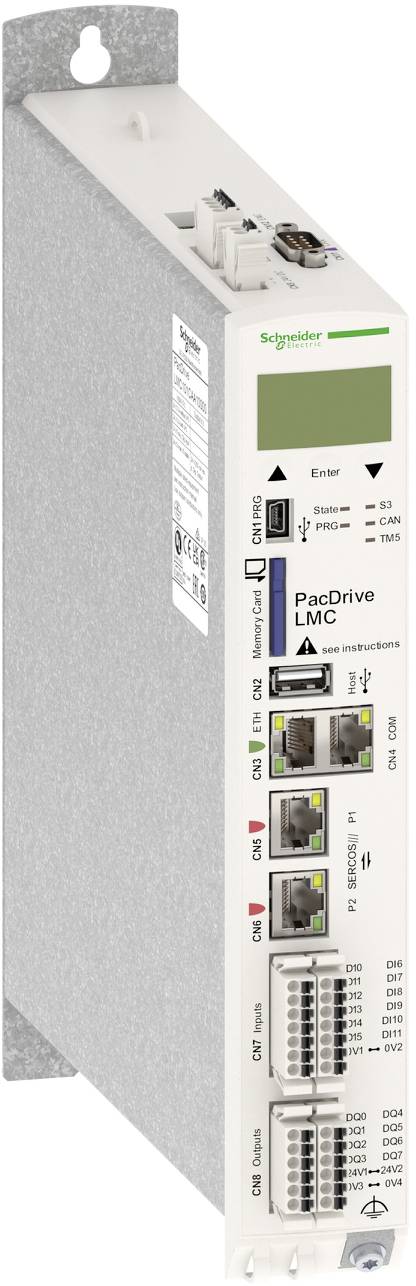

Schneider Electric PacDrive LMC Industrie-Controller-Modul mit vorderen Anschlüssen, Status-LEDs und Beschriftungsfeld.

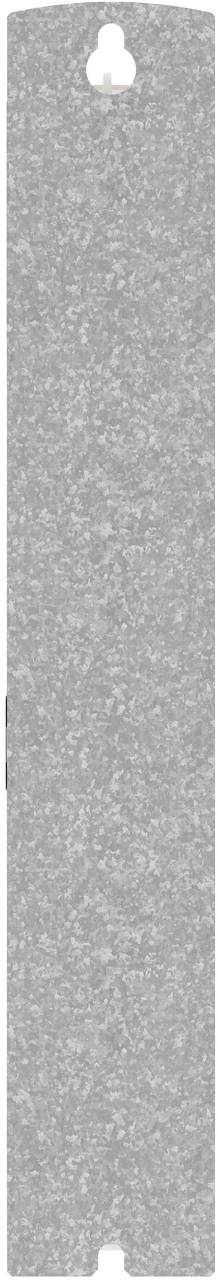

Grau strukturierte rechteckige Metallplatte mit abgerundeten Ecken und einer schlüssellochförmigen Aussparung oben sowie einer kleinen Kerbe unten.

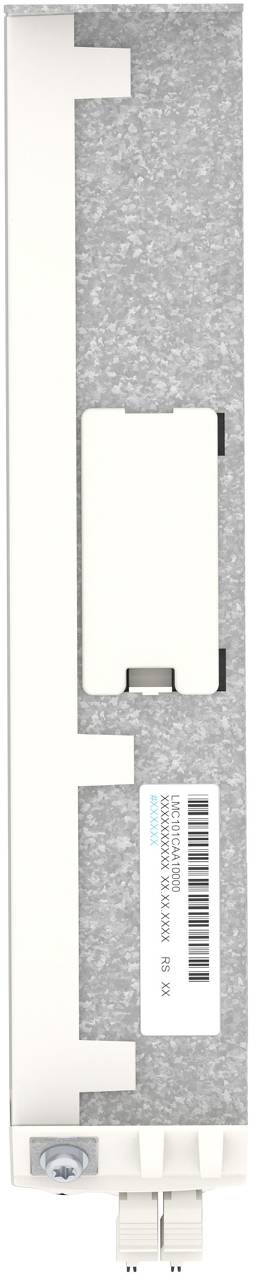

Nahaufnahme einer vertikalen elektrischen Komponente mit einem weißen Stecker am unteren Ende und einem Barcodeetikett auf einem grauen Metallgehäuse.

Frontansicht eines schlanken weißen elektronischen Moduls mit Anschlussklemmen und Anschlüssen am unteren Ende, gekennzeichnet mit CN1, CN2, CN3 und CN4.

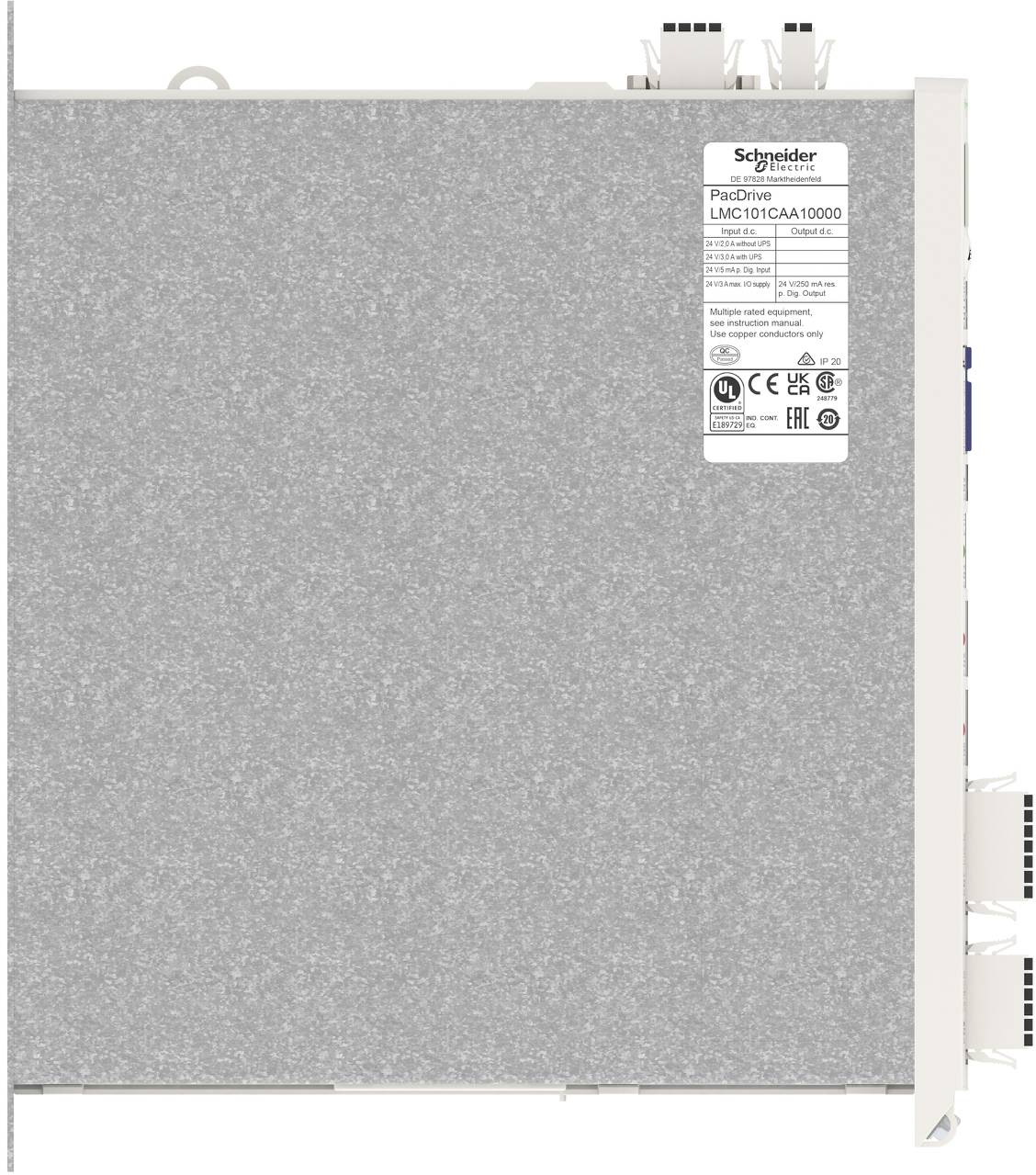

Nahaufnahme eines Schneider Electric PadCiv-Stromversorgungsmoduls, eine graue Metallstromeinheit mit sichtbaren Anschlüssen und Produktetikett.

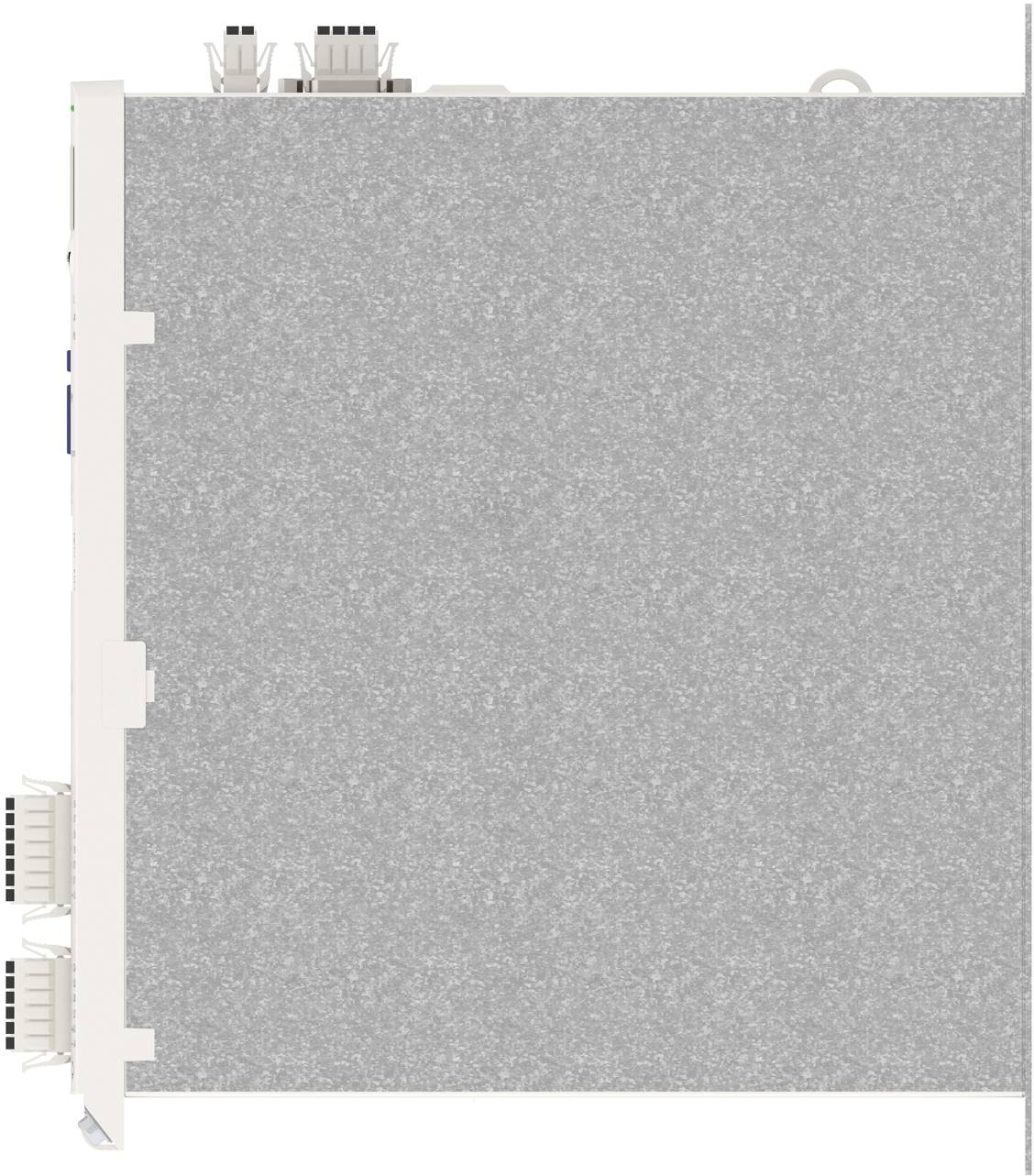

Nahaufnahme eines grauen Metallgeräte-Paneels oder Gehäuses mit elektrischen Steckverbindern entlang der linken Kante und oben.

1/6

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (2.894,96 € / Stück)

2.894,96 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzahl der analogen Ausgänge: 0
Anzahl der analogen Eingänge: 0
Anzahl der digitalen Ausgänge: 8
Anzahl der digitalen Eingänge: 8
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen seriell RS-232: 1
Anzahl der HW-Schnittstellen seriell RS-422: 1
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen sonstige: 1
Anzahl der HW-Schnittstellen USB: 1
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der Relaisausgänge: 0
Anzahl der Schnittstellen PROFINET: 0
Bearbeitungszeit (1K, Binäranweisung): 0.002 ms
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Fronteinbau möglich: nein
Funkstandard Bluetooth: nein
Funkstandard GPRS: nein
Funkstandard GSM: nein
Funkstandard UMTS: nein
Funkstandard WLAN 802.11: nein
Geeignet für Sicherheitsfunktionen: nein
IO-Link Master: nein
Max. Anzahl der Zeitschaltuhren: 0
Mit Display: ja
Mit optischer Schnittstelle: nein
Performance Level nach EN ISO 13849-1: ohne
Programmspeichererweiterung möglich: nein
Rack-Montage möglich: ja
Redundanzfähigkeit: nein
SIL nach IEC 61508: ohne
Spannungsart der Versorgungsspannung: DC
Speicherart: NVRAM
Speichergröße: 128 kB
Systemkomponente: nein
Tragschienenmontage möglich: nein
Unterstützt Protokoll für AS-Interface Safety at Work: nein
Unterstützt Protokoll für ASI: nein
Unterstützt Protokoll für CAN: ja
Unterstützt Protokoll für Data-Highway: nein
Unterstützt Protokoll für DeviceNet: nein
Unterstützt Protokoll für DeviceNet Safety: nein
Unterstützt Protokoll für DNP3: nein
Unterstützt Protokoll für EtherCAT: ja
Unterstützt Protokoll für EtherNet/IP: ja
Unterstützt Protokoll für Foundation Fieldbus: nein
Unterstützt Protokoll für IEC 60870: nein
Unterstützt Protokoll für IEC 61850 Ethernet: nein
Unterstützt Protokoll für INTERBUS: nein
Unterstützt Protokoll für INTERBUS-Safety: nein
Unterstützt Protokoll für KNX: nein
Unterstützt Protokoll für LON: nein
Unterstützt Protokoll für Modbus: nein
Unterstützt Protokoll für PROFIBUS: nein
Unterstützt Protokoll für PROFINET CBA: nein
Unterstützt Protokoll für PROFINET IO: ja
Unterstützt Protokoll für PROFIsafe: nein
Unterstützt Protokoll für SafetyBUS p: nein
Unterstützt Protokoll für SERCOS: ja
Unterstützt Protokoll für sonstige Bussysteme: nein
Unterstützt Protokoll für SUCONET: nein
Unterstützt Protokoll für TCP/IP: nein
Versorgungsspannung DC: 24-24 V
Wand-/Direktmontage möglich: ja
Zertifiziert für UL-Gefahrenbereich Division 1: nein
Zertifiziert für UL-Gefahrenbereich Division 2: nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): nein
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): nein
Zertifiziert für UL-Gefahrenbereich Klasse I: nein
Zertifiziert für UL-Gefahrenbereich Klasse II: nein
Zertifiziert für UL-Gefahrenbereich Klasse III: nein
Zugehöriges Betriebsmittel (Ex ia): nein
Zugehöriges Betriebsmittel (Ex ib): nein

Produkt-Art: Erweiterungsmodul

Höhe: 270 mm

Breite: 44 mm

Typ: LMC101CAA10000

Herst.-Teilenr.: LMC101CAA10000

Abm.: (B x H x T) 44 x 270 x 222 mm

Ausführung: modular

Tiefe: 222 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3755145 Schneider Electric LMC101CAA10000 Erweiterungsmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3755145 Schneider Electric LMC101CAA10000 Erweiterungsmodul

Beschreibung

Motion-Controller LMC Eco für die motion-basierte Automatisierung mit PacDrive 3 für flexible Antriebsarchitekturen in Mehrachsensystemen. Diese Steuerung ist für den Betrieb für bis zu 4 synchrone Achsen ausgelegt. Zur Realisierung von modularen Maschinen kommuniziert der Controller über den Motionbus Sercos III mit den Servoreglern. Als zusätzlicher Feldbus ist CANopen (Master/Slave) vorhanden. Für den Einbau eines zusätzlichen Kommunikationsmoduls steht 1 Slot zur Verfügung, der unbestückt ist. Es sind 4 Touchprobe-, 8 digitale Eingänge verfügbar, sowie 8 digitale Ausgänge. An die Master-Encoder-Schnittstelle ist ein Hiperface Master Encoder oder ein inkrementaler Master Encoder anschliessbar. Die Netzwerkverbindung erfolgt über Ethernet. Ein OPC UA Server ist integriert. Im Zubehörset sind die benötigten Stecker und eine SD-Karte enthalten.
