Schneider Electric LC1D09ABD Leistungsschütz 3 Schließer 4 kW mit Diode 1 St. kaufen

Schütz von Schneider Electric mit grüner Beschriftung 'TeSys'. Zeigt Anschlüsse und QR-Code auf der Vorderseite. Modellnummer 'LC1D09A'.

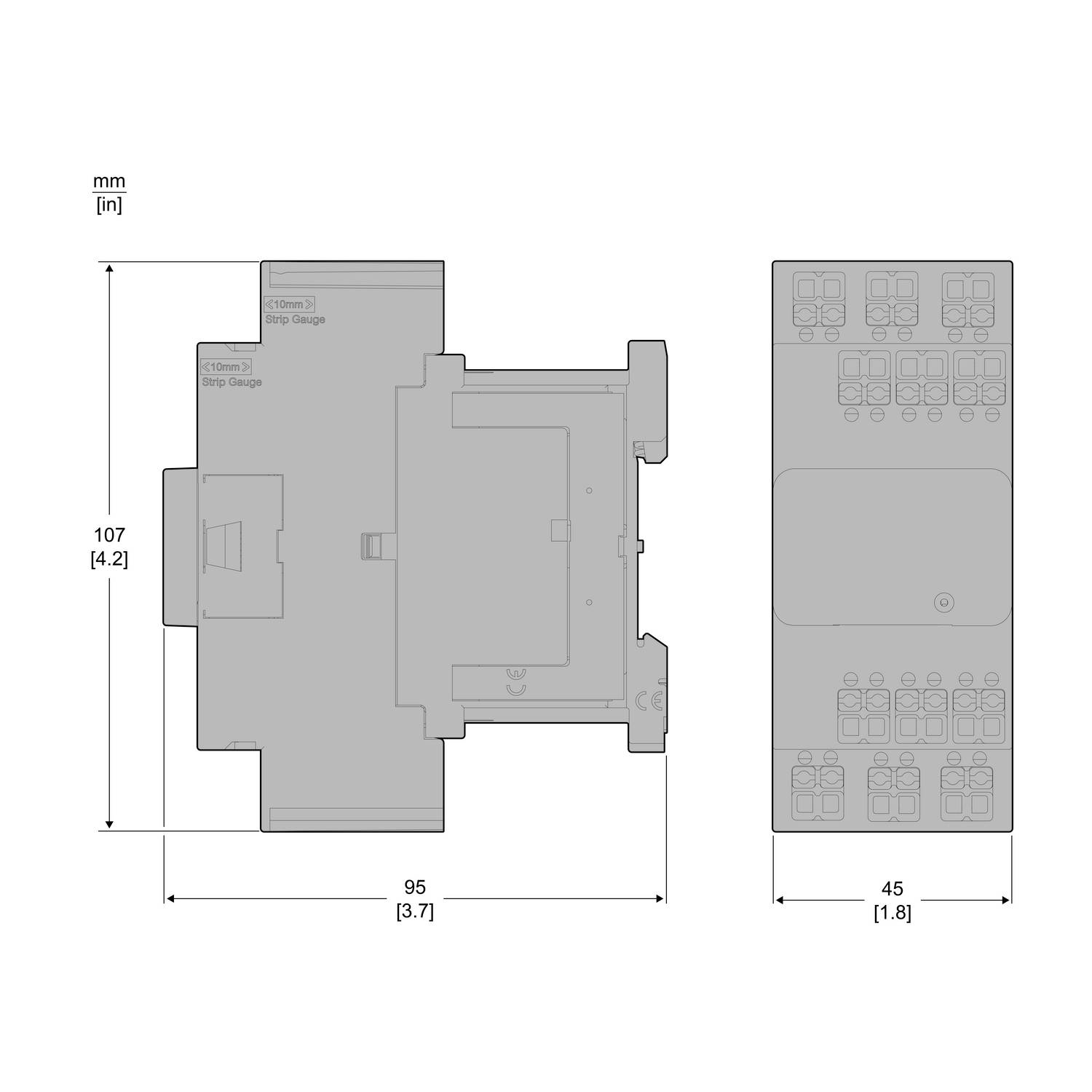

'Technische Zeichnung: Maße eines rechteckigen Objekts mit 107 mm Höhe und 95 mm Breite. Seitenansicht zeigt Höhe von 45 mm.'

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

4 kW

Anschluss

Snap-In

Typ

LC1D09ABD

Datenblatt (PDF)

Lieferung Di., 29. Sept.

180 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (60,50 € / Stück)

60,50 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 24 V DC, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Bemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: sonstigeBemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 ABemessungsbetriebsleistung bei AC-3, 400 V: 4 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 107 mmTiefe: 95 mmVerpackungseinheit: 1 StückMaße (cm): 115 × 105 × 50Bruttogewicht: 0,582 kg, Nettogewicht: 0,582 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Leistungsschütz

Typ: LC1D09ABD

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 V/DC (max)

Dauerstrom (max.): 25 A

: 4 kW

Besonderheiten: mit Diode

Anschluss: Snap-In

: IP20

Breite: 45 mm

Höhe: 107 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 107 x 95 mm

Inhalt: 1 St.

: 45 mm

: 107 mm

: 95 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 24-24 V

: sonstige

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412623 Schneider Electric LC1D09ABD Leistungsschütz 3 Schließer 4 kW mit Diode 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412623 Schneider Electric LC1D09ABD Leistungsschütz 3 Schließer 4 kW mit Diode 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 24 V DC. Abmessung (BxHxT) 45x107x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und sichere Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
