Schneider Electric Ladestation Typ 2 320 kW NFC, RFID

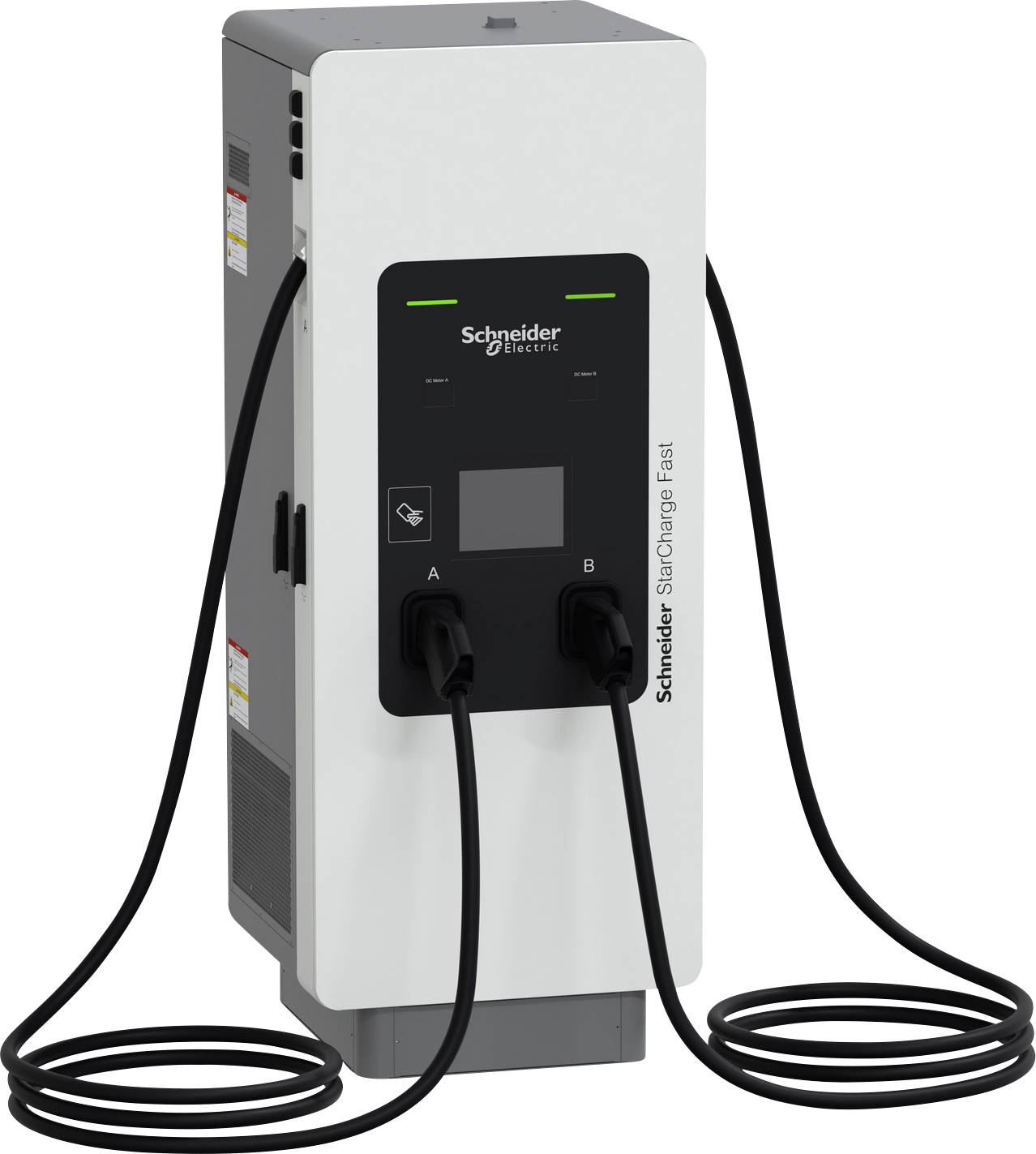

Schneider StarCharge Fast 320 ist eine Schnellladestation für alle Elektrofahrzeuge, die den Normen IEC61851-1 ed.3 und IEC61851-23 entsprechen. Die Ladestation ist bodenstehend. Der IP-Schutzgrad beträgt IP55. Der IK-Schutzgrad ist IK10 und IK08 für den Touchscreen. Die Betriebstemperatur liegt zwischen -30°C und 50°C, wobei ab 50°C ein Derating erfolgt. Der Anschluss besteht aus zwei 7,5 m langen Kabeln mit 2 CCS2-Fahrzeugsteckern an jedem Ende. Die Nennausgangsleistung beträgt 320 kW. Die Ladestation ist dreiphasig gespeist (L1+L2+L3+N+PE). Der Nennladestrom beträgt 507A, skalierbar bis zu 563A bei 380VAC bis 415VAC +/- 10% mit einer Frequenz von 50 oder 60Hz. Sie kann mit einem TN-S / TN-C-S oder TT-Erdungssystem verwendet werden. Sie ist auch IT-kompatibel mit einem zusätzlichen Trenntransformator an der Stromversorgung. Die Ladestation ist ein schweres Produkt, für dessen Installation Hebezeug erforderlich ist. Sie kann über einen Laptop, der mit dem integrierten Webserver verbunden ist, in Betrieb genommen werden. Sie wird für den Einsatz in Fahrzeugdepots, im öffentlichen Bereich und im Verkehr empfohlen. Mit dem VDV 261-Protokoll für eBus-Anwendungen sowie der BCB-Toggle-Wake-up-Funktion, die es dem eTruck ermöglicht, den Ladevorgang erneut zu starten, eignet sich die Ladestation hervorragend für den Einsatz in schweren Depots. Sie verfügt über ein Leistungsmodule mit 97% Wirkungsgrad und Eichrecht-zertifizierte Gleichstromzähler. Die Authentifizierung für die Ladeautorisierung kann über einen RFID- oder NFC-Ausweis oder eine Kreditkarte erfolgen. Ein Kunde kann das Elektrofahrzeug auch mit Plug & Charge-Methoden authentifizieren, entweder mit der Autocharge-Technologie oder mit dem Kommunikationsprotokoll ISO 15118. Die Ladestation verfügt über einen Touchscreen, der es dem Endbenutzer ermöglicht, den Anschluss und die Authentifizierungsmittel auszuwählen und den Ladevorgang zu kontrollieren. Der Bildschirm liefert auch Informationen über den Ladestatus des Fahrzeugs. Eine mehrfarbige LED zeigt den Status des Ladevorgangs und der Ladestation an. Eine Stopptaste ermöglicht es, eine Ladung bei Bedarf schnell zu beenden. Die Ladestation kann vom Backend des Ladestationsmanagementsystems aus gesteuert werden. Die Ladestation verfügt über einen RJ45-Ethernet-Anschluss für LAN-Verbindungen. Außerdem verfügt sie über eine Wi-Fi- und 4G-Modemverbindung. Die Ladestation kann als Einzelgerät oder in einer Cluster-Architektur mit Backend-Anwendung für Energiemanagement und/oder Benutzerauthentifizierung und Abrechnung verwaltet werden. Die Parameter werden über einen in der Ladestation integrierten Webserver eingestellt. Das Kommunikationsprotokoll OCCP 1.6 wird für die Verbindung mit dem Backend verwendet. Zu den verfügbaren Diensten gehören die Authentifizierung und die Gebührenautorisierung, die Gebührendetailaufzeichnungen, die Diagnosemöglichkeiten, das Lastmanagement und die Fernaktualisierung der Software.
