Schneider Electric A9TDE3616 Fehlerlichtbogen-Schutzeinrichtung 2polig 0.03 A kaufen

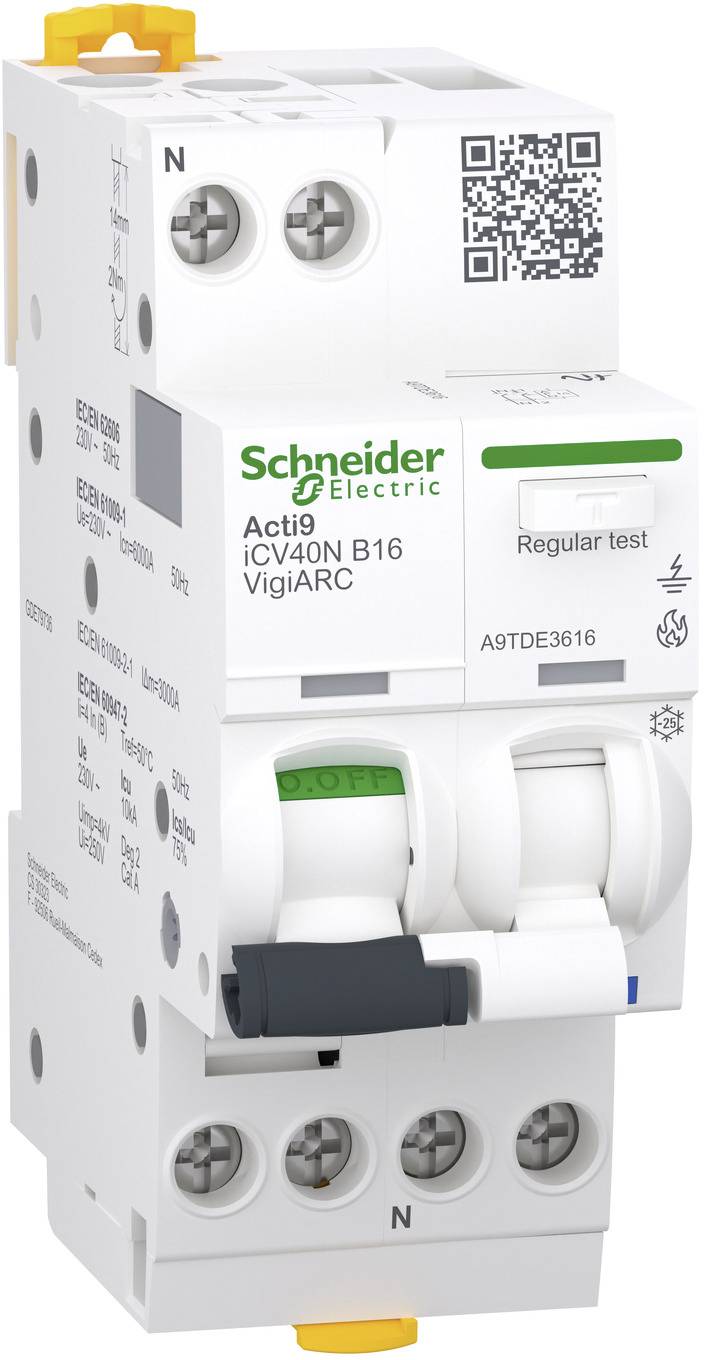

Schneider Electric A9TDE3616 Fehlerlichtbogen-Schutzeinrichtung 2polig 0.03 A-0

Produkt-Art

Fehlerlichtbogen-Schutzeinrichtung

Polzahl

Auslöse-Charakteristik

Bemessungs-Differenzstrom

0.03 A

Ausschaltvermögen

6 kA

Datenblatt (PDF)

Lieferung Di., 29. Sept.

28 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (147,05 € / Stück)

373,95 €

-61 %

147,05 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Acti9 iCV40N VigiARC, AFDD + FI/LS, 1P+N, 16A, B-Char., 30mA, Typ A-SI, 6000A

2, 230 V, 16 A, 0,03 A, A, 3, 6 kA, 10 kA, 50 Hz, C, Mitschaltender Neutralleiter: ja, 44 mm, Brandschutzschalter, AC, Schutzart (IP): IP20

Technische Daten

Polzahl: 2Bemessungsspannung: 230 VBemessungsstrom: 16 ABemessungsfehlerstrom: 0,03 AFehlerstrom-Typ: AEnergiebegrenzungsklasse: 3Bemessungsabschaltvermögen nach EN 61009: 6 kABemessungsabschaltvermögen nach IEC 60947-2: 10 kAFrequenz: 50 HzAuslösecharakteristik: CMitschaltender Neutralleiter: jaÜberspannungskategorie: 3Verschmutzungsgrad: 2Breite in Teilungseinheiten: 2Einbautiefe: 44 mmZusatzeinrichtungen werkseitig angebaut: BrandschutzschalterSteuerspannungsart Zusatzeinrichtung: ACSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 110 × 85 × 45Bruttogewicht: 0,236 kg, Nettogewicht: 0,236 kgECLASS 7: Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung (27142213)

Produkt-Art: Fehlerlichtbogen-Schutzeinrichtung

Polzahl: 2

Auslöse-Charakteristik: C

Bemessungs-Differenzstrom: 0.03 A

Herstellerfarbe: Mehrfarbig

Inhalt: 1 St.

Ausschaltvermögen: 6 kA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3343742 Schneider Electric A9TDE3616 Fehlerlichtbogen-Schutzeinrichtung 2polig 0.03 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3343742 Schneider Electric A9TDE3616 Fehlerlichtbogen-Schutzeinrichtung 2polig 0.03 A

Information

Repairability / Durability Datenblatt 3343742 Schneider Electric A9TDE3616 Fehlerlichtbogen-Schutzeinrichtung 2polig 0.03 A

Konformitätserklärung

Konformitätserklärung 3343742 Schneider Electric A9TDE3616 Fehlerlichtbogen-Schutzeinrichtung 2polig 0.03 A

Beschreibung

Acti9 iCV40N VigiARC - ist ein AFDD (Fehlerlichtbogenschutzeinrichtung/Brandschutzschalter) zur Erkennung von Fehlerlichtbögen in Kombination mit einem FI/LS. 1P+N, 16A Nennstrom und B-Charakteristik. Die Fehlerstromschutzschalter ist ein Typ A-SI mit einer Empfindlichkeit von 30mA und der Erdschlussschutz ist unverzögert. Das Bemessungskurzschlussausschaltvermögen reicht bis zu 6000A bei 230VAC gemäß EN/IEC 61009-2-1 und 10kA bei 230VAC gemäß EN/IEC 60947-2. Dieser AFDD in Kombination mit dem FI/LS schützt vor Kurzschluss, Überlaststrom, elektrischen Schlag durch indirekte Berührung und Brandgefahr durch Fehlerlichtbögen. Die beiden einzigartigen VisiTrip-Anzeigen des Acti9 iArc reduzieren die Interventionszeit, indem sie den ausgefallen Stromkreis anzeigen und die Art des Fehlers schnell identifizieren lassen. Die elektrische Lebensdauer beträgt bis zu 10.000 und die mechanische Lebensdauer bis zu 20.000 Schaltspielen. Die Bemessungsisolationsspannung Ui beträgt 250VAC. Begrenzungsklasse 3 (nach EN/IEC60898-1). Das Produkt kann auf eine DIN-Schiene aufgerastet werden. Seine Breite beträgt 2 TE. Verschmutzungsgrad 2. Produktfarbe weiß (RAL9003). Abmessungen (B) 36mm x (H) 91mm x (T)73mm. Schutzart IP20 (gemäß IEC/EN 60529) und IP40, sobald es in einem modularen Gehäuse eingebaut ist. Dieses Produkt ist konform gemäß der Normen EN/IEC 62606, EN/IEC 61009-2-1 und EN/IEC 60947-2.
