Schlegel STLI_C005 STLI_C005 Drucktaster manuell, 1 Taste 2 St. kaufen

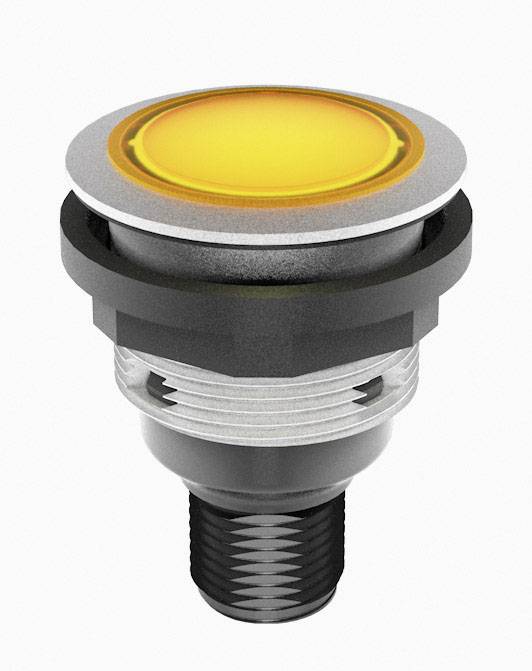

Ein runder, leuchtend gelber Druckknopf mit grauer Umrandung, geeignet für industrielle Steuerungsanwendungen.

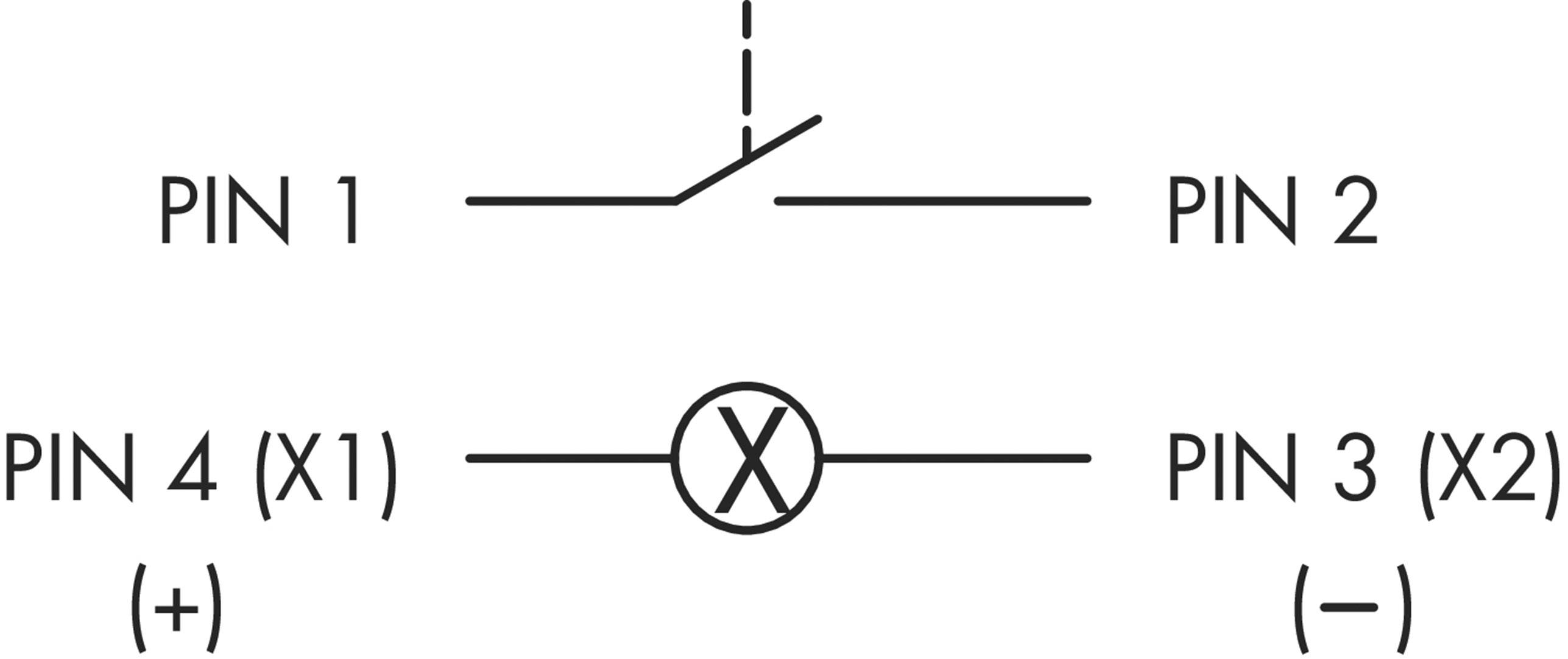

'Schaltplan eines Schalters mit vier Pins: Pin 1 und 2 oben verbunden, Pin 4 (+) links mit Lampe (X) verbunden, Pin 3 (-) rechts.'

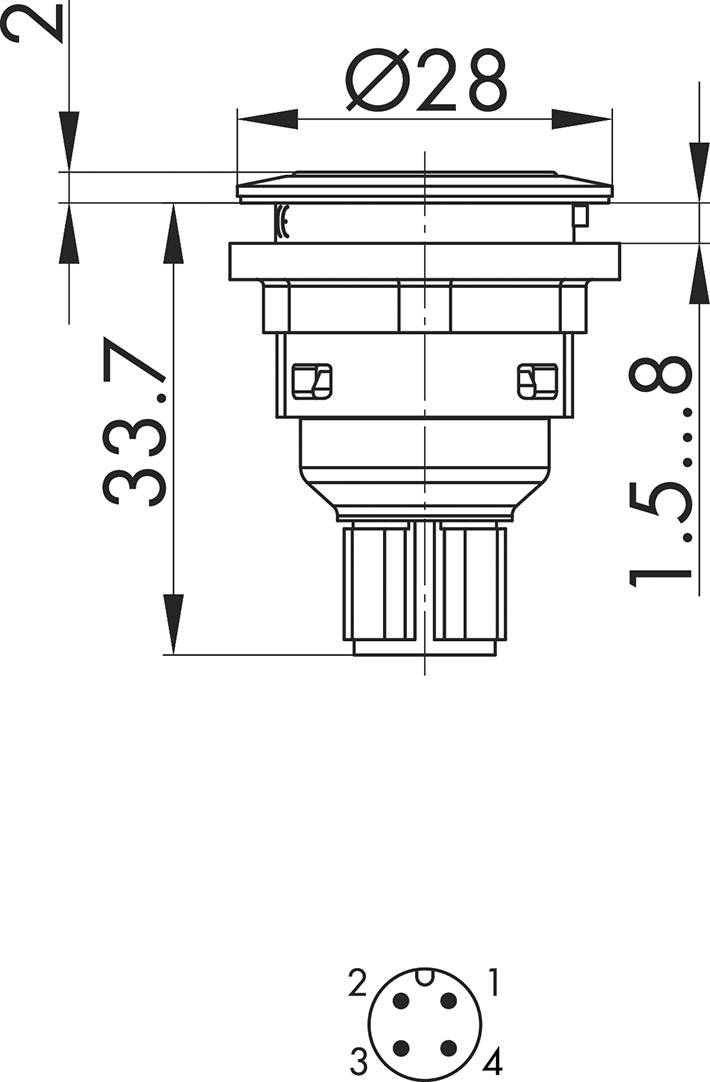

Technische Zeichnung eines runden Bauteils mit einem Durchmesser von 28 mm. Höhe des Bauteils beträgt 33,7 mm, Basis: 5 Kontakte.

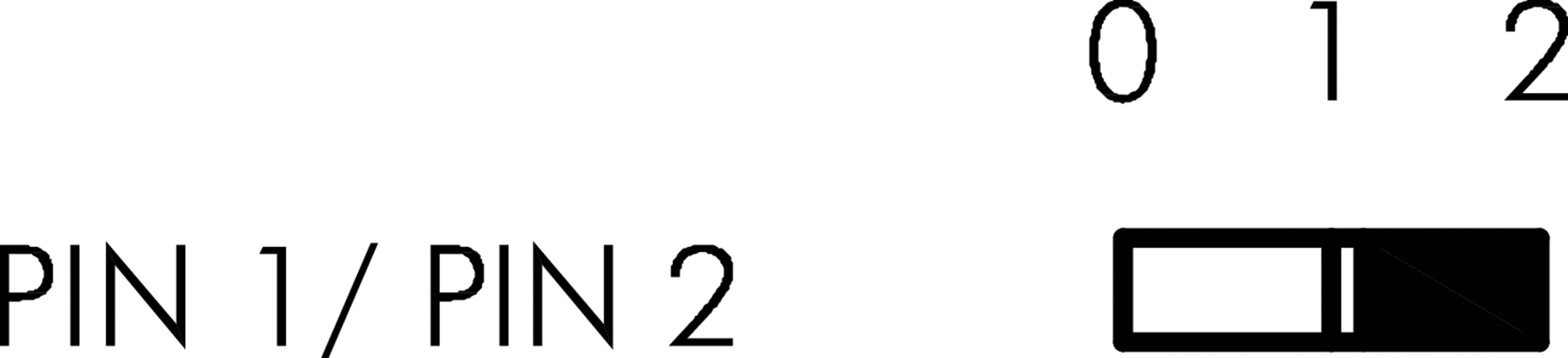

'PIN 1 / PIN 2' in schwarzem Text links. Rechts ein Schalter mit Positionen '0', '1', und '2', derzeit auf '1'.

1/4

Unser Service für Sie

Datenblatt (PDF)

Bald verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 2 St.)

Set(s)

Gesamt (72,26 € / Stück)

72,26 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzklasse: II (Schutzisolierung)
Hub: 2,3 mm
Beleuchtung: ja
Beschriftbar: ja
Frontrahmen: silberfarben
Form: rund
Lampenfassung: keine, weiße 3 mm LED integriert

Produkt-Art: Drucktaster

Beleuchtungsart: LED

Leuchtmittel-Typ: LED

Betätigungsart: manuell
1 Taste

Leuchtfarbe: Weiß

Anschluss: M12 Stecker

Funktionen: tastend

Kontaktart: 1 Schließer

Mechanische Lebensdauer: 1000000

Elektrische Lebensdauer: 1000000

Einbau-Ø: 22.3 mm

: IP65
IP67

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltspannung: 50 V DC/AC

Schaltstrom (max.): 4 A

Länge: 35.7 mm

Breite: 28 mm

Höhe: 28 mm

Passend für (Details): Baureihe: SHORTRON® connect

Inhalt: 2 St.

Abm.: (L x B x H) 35.7 x 28 x 28 mm

RoHS-konform: Ja

Typ: STLI_C005
