Metallischer Zahnkranzkupplungsteil mit verzahntem Außengehäuse. Verwendet für industrielle Anwendungen in mechanischen Systemen.

Abbildung ähnlich

Metallischer Zahnkranzkupplungsteil mit verzahntem Außengehäuse. Verwendet für industrielle Anwendungen in mechanischen Systemen.

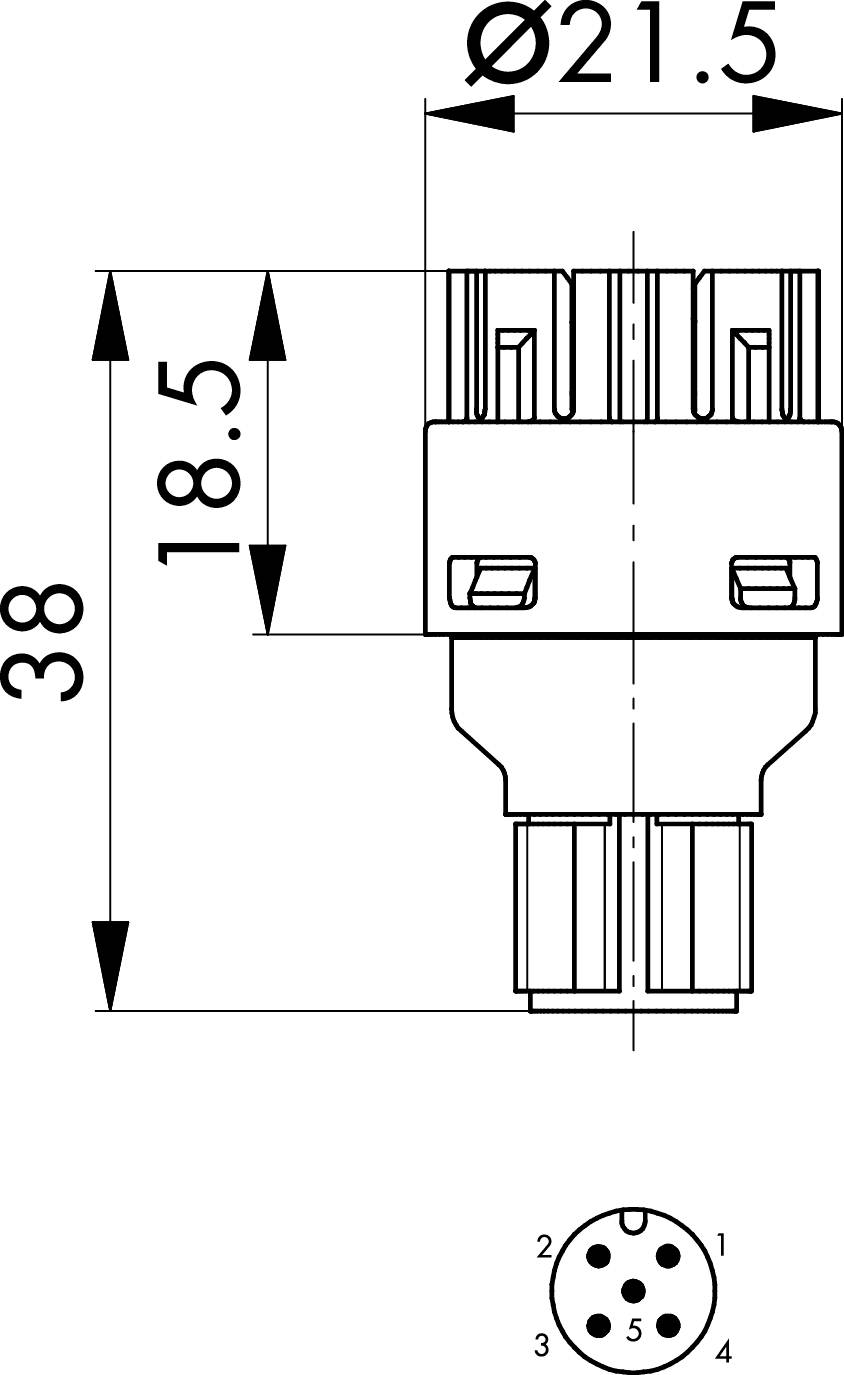

Technische Zeichnung eines Steckverbinders. Maße: Durchmesser 21,5 mm, Höhe 38 mm. Detaillierte Ansicht mit Pin-Layout.

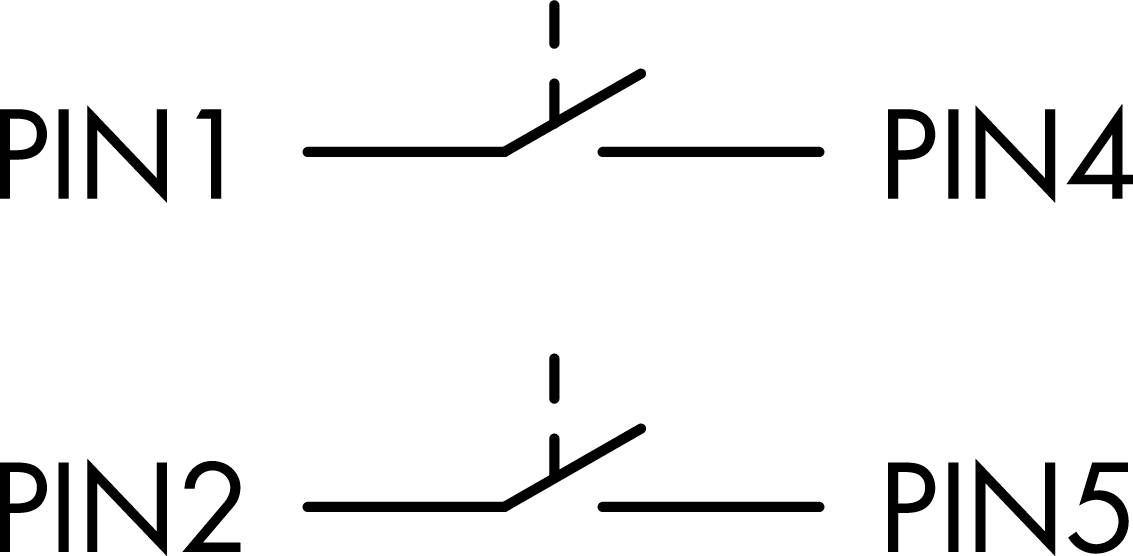

Schema eines zweipoligen Schalters: 'PIN1' verbunden mit 'PIN4', 'PIN2' verbunden mit 'PIN5'. Linien zeigen Schaltverbindungen.

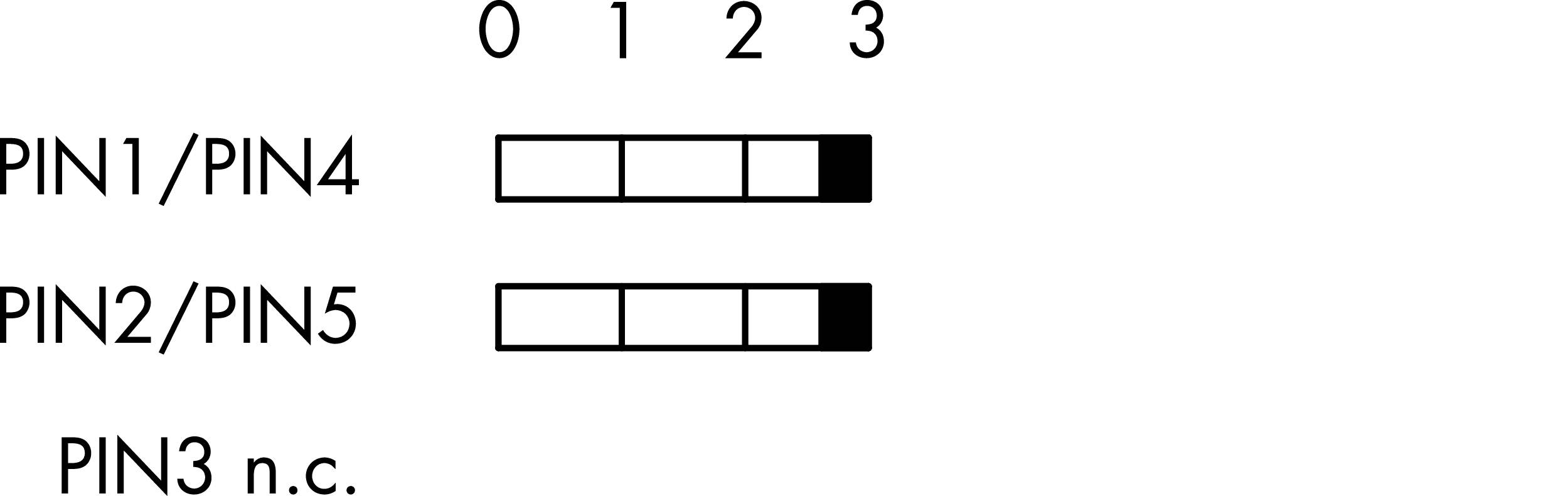

Diagramm der PIN-Konfiguration: 'PIN1/PIN4' und 'PIN2/PIN5' haben jeweils drei Quadrate, wobei das vierte Quadrat schwarz ist; 'PIN3' ist n.c. (nicht belegt).

1/4

Abbildung ähnlich

Schlegel

Datenblatt (PDF)

Deutsch (Deutschland)

Bald verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (19,92 € / Stück)

19,92 €

zzgl. MwSt.

&

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Rubrik: Kontaktgeber
Baureihe: Kontaktgeber FRT connect
Schutzart: IP00
Beleuchtung: nein
Kontaktwerkstoff: AgNi
Normen: IEC/EN 60947-5-1
Kontaktart: 2S
Anschlussart: M12-5-pol, A-kodiert, AIDA
Schutzklasse: II (Schutzisolierung)
Zubehörtyp: Kontaktgeber
Schaltfunktion: Tastfunktion
Hub: 2,3 mm

Produkt-Art: Kontaktelement

Anschluss: M12 Stecker

Funktionen: tastend

Kontaktart: 2 Schließer

Kontaktmaterial: AgNi

: IP00

Inhalt: 1 St.

Typ: FRTII_C119

Beleuchtungsart: Ohne Beleuchtung

Dokumente & Downloads

Datenblatt

Deutsch (Deutschland)

Datenblatt 2865202 Schlegel Kontaktelement 2 Schließer tastend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2865202 Schlegel Kontaktelement 2 Schließer tastend 1 St.

Beschreibung

Kontaktgeber FRT connect Leuchttastkontaktgeber 1 Ö M12-Anschluss 4-polig
