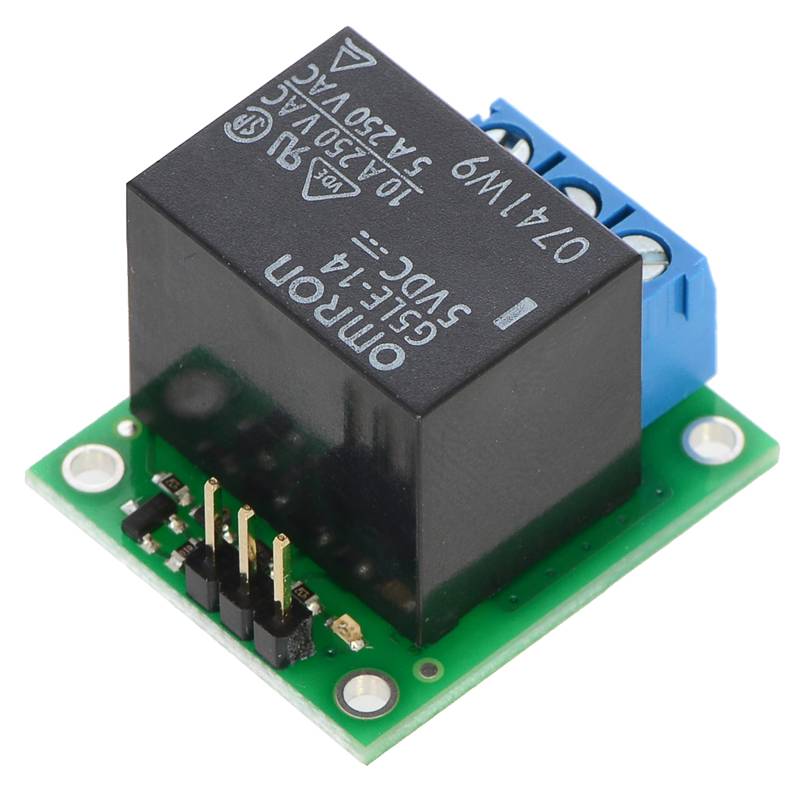

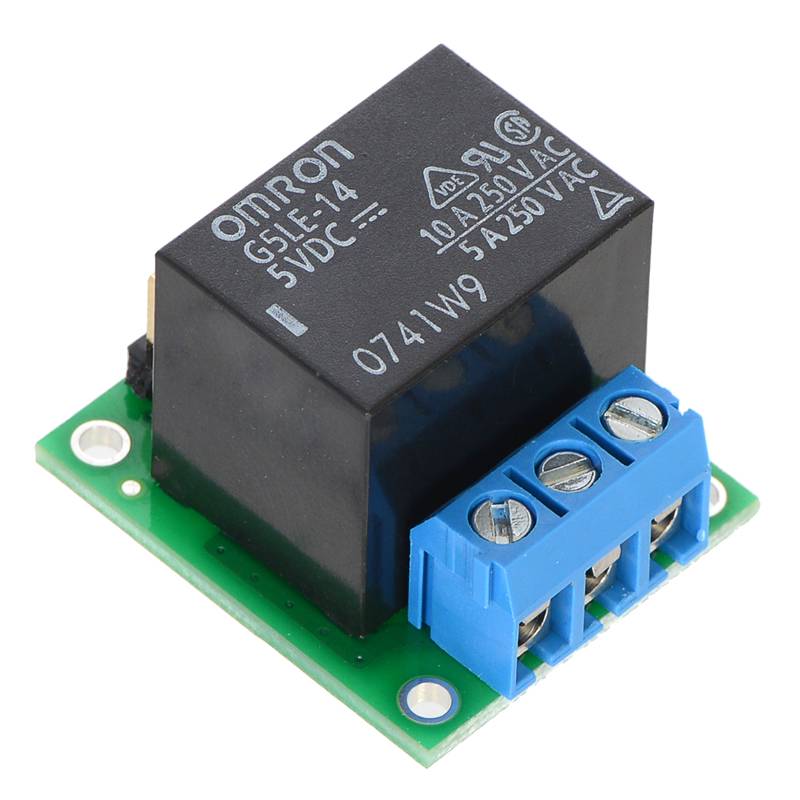

Pololu Basic SPDT Relay Carrier with 5VDC Relay (Partial Kit) 1-Kanal Relais Mod

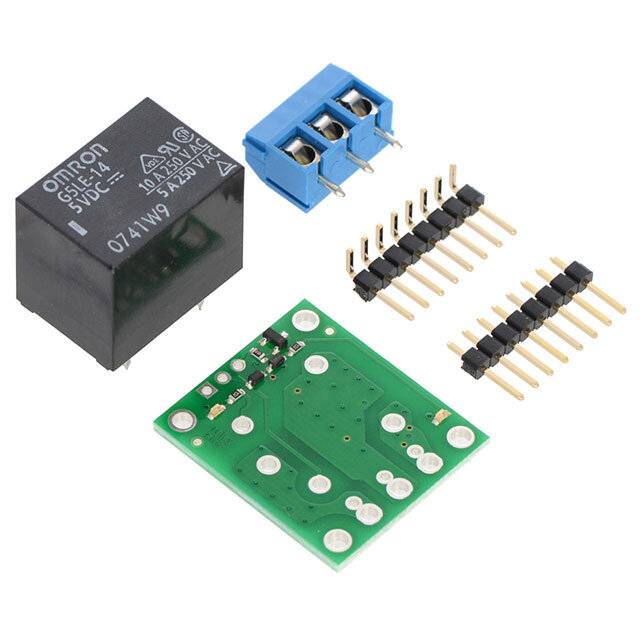

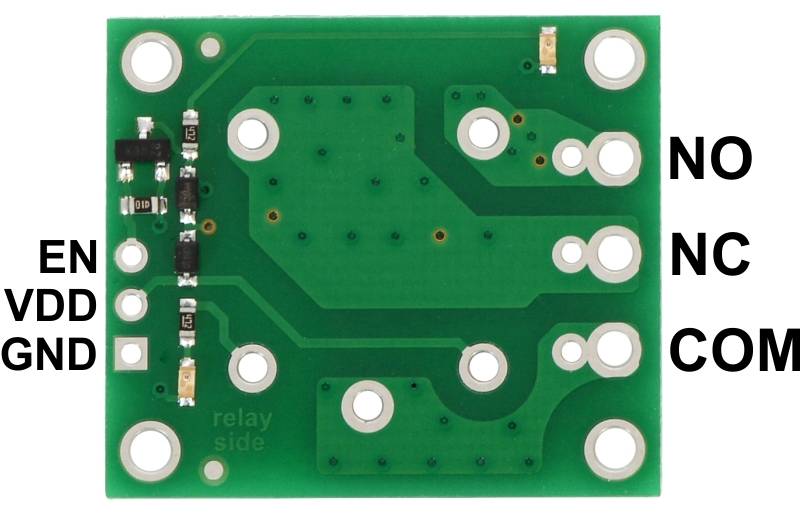

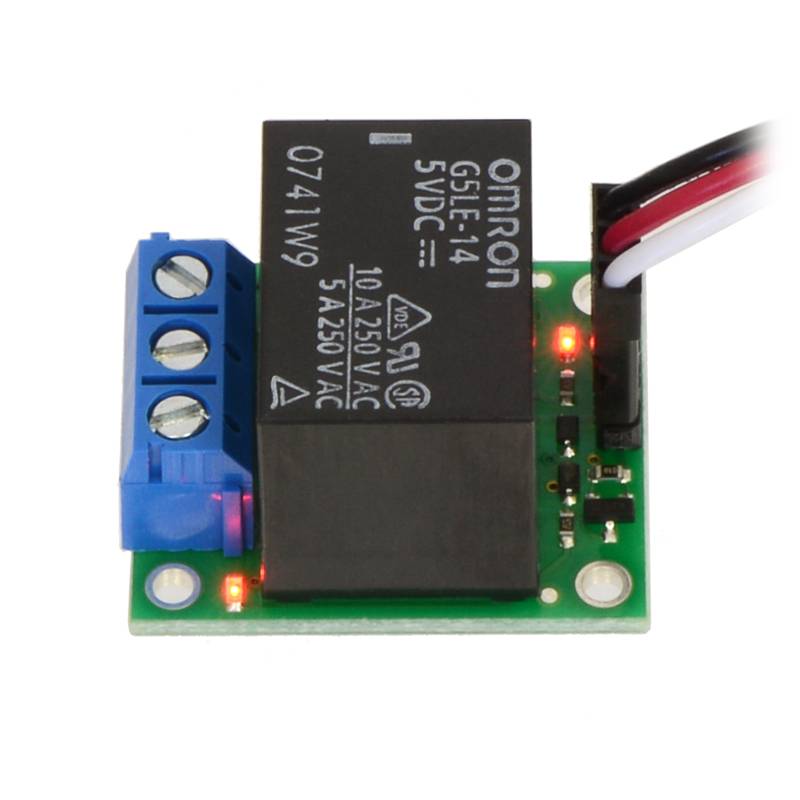

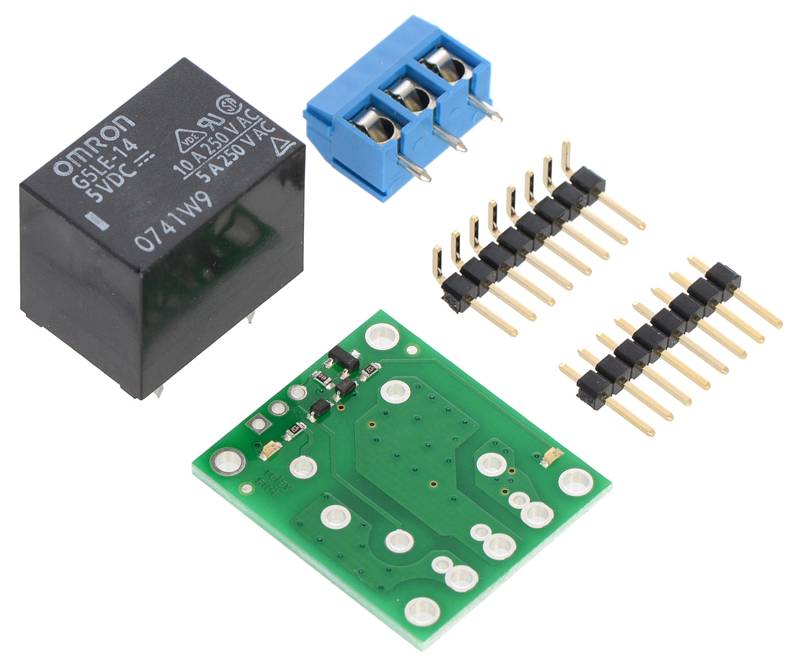

ÜbersichtDie Pololu Basis-Relaisträgermodule ermöglichen die einfache Steuerung eines einpoligen, zweistufigen (SPDT) Schalters aus Niederspannungs- und Schwachstromsteuersignalen. Die Module sind mit 5 V und 12 V Leistungsrelais erhältlich - Omron G5LE-14-DC5 bzw. G5LE-14-DC12.Die Trägerplatine ist ohne Relais oder Anschlüsse für diejenigen erhältlich, die eigene Relais mit der gemeinsamen Pinbelegung und Grundfläche "Zuckerwürfel" verwenden möchten, und wir bieten auch mehrere Dual-Relais-Trägermodule an.Die Trägerplatine führt die drei Relais-Steuerpins auf 0,1"-abstandete Pins, die mit Standard-Lötfreien Breadboads und Servo-Kabelbuchsen kompatibel sind. Die bestückte Version dieser Platine hat eine gerade 0,1" Stiftleiste, die mit diesen Stiften verlötet ist, während die Teilkit-Version eine gerade 8×1 und rechtwinklige 0,1" Stiftleiste beinhaltet, die optional in 3×1 Stück gebrochen und eingelötet werden kann. Die Relais-Schaltpins sind auf einen Satz großer Pads geführt, die für die Verwendung mit einer 3-poligen Klemmleiste mit 5 mm Abstand vorgesehen sind, und einen Satz kleinerer Pads mit einem Abstand von 0,2", wodurch sie mit 0,1" Perfboards kompatibel sind. SpezifikationKompaktes LayoutZwei LEDs zur Anzeige der SpulenbetätigungZenerdiode für schnellen Stromabfall an der RelaisspuleSpezifikation der elektrischen Routing-Abstandregeln an den RelaisschalterknotenGröße: 1". × 1.15" × 0.1"Gewicht: 16 gLieferumfang1x Pololu Basic SPDT Relaisträger mit 5VDC Relais (Teilsatz)
