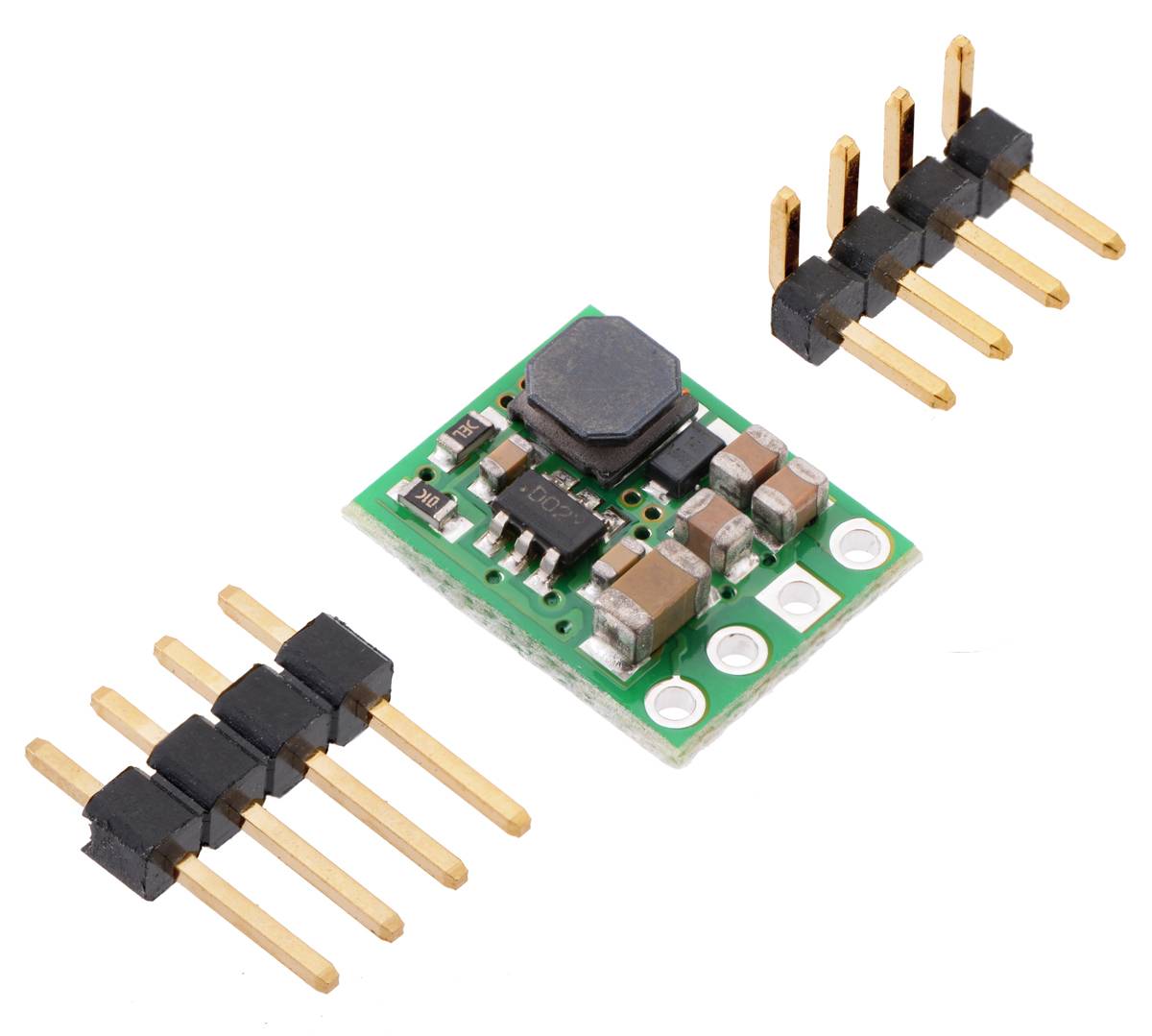

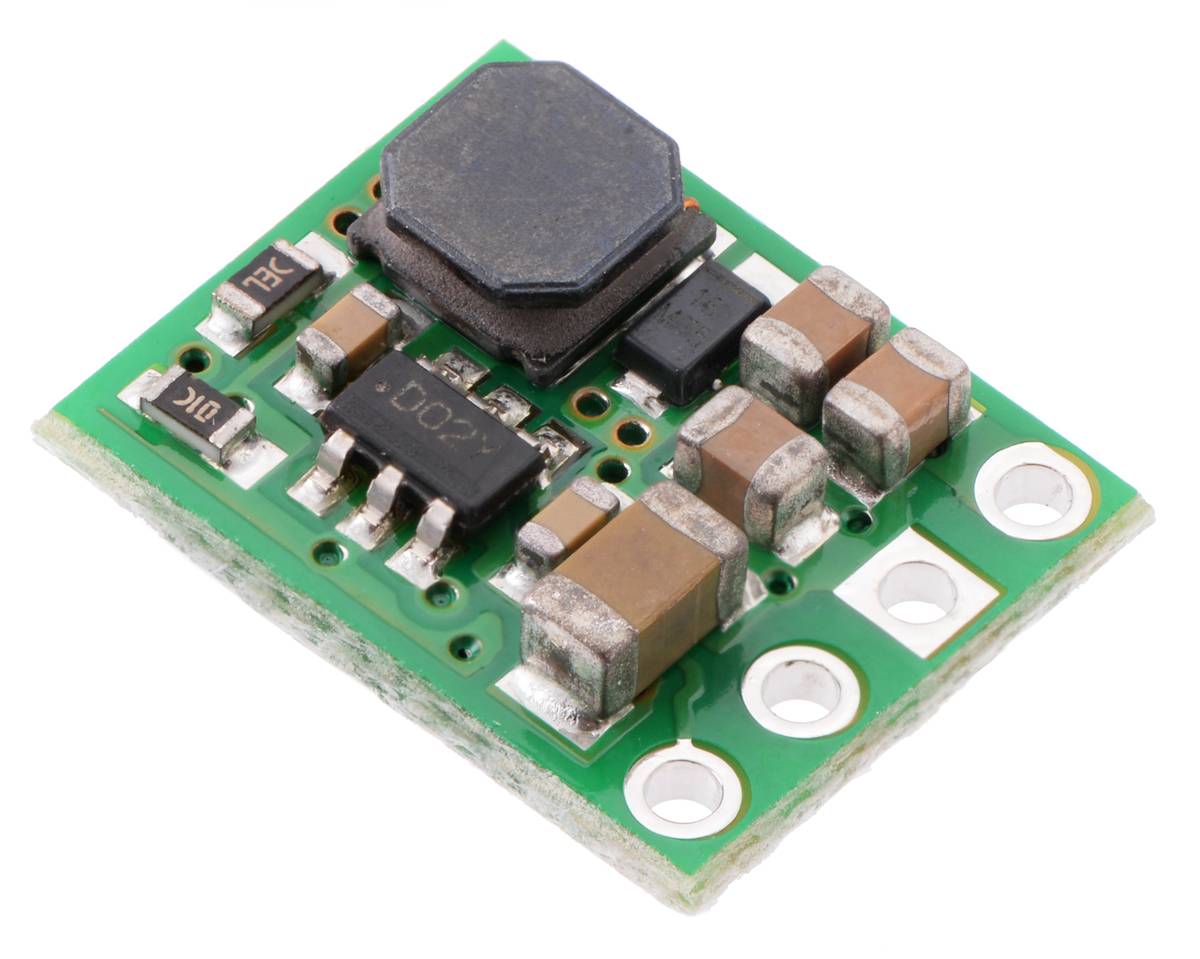

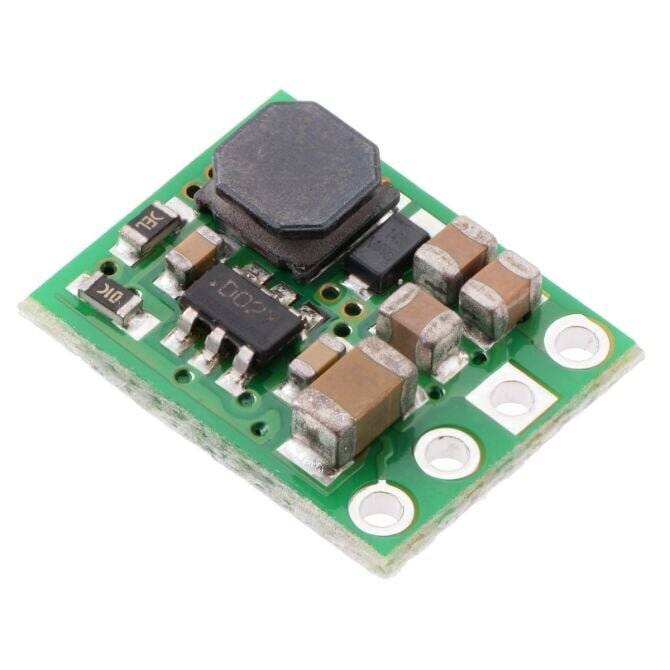

Pololu 5V, 600mA Step-Down Voltage Regulator D36V6F5 Spannungsregler 3792
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Ausgabetyp
Fest
Ausgangsspannung (min.)
5 V
Stromausgang
600 mA
Typ
3792
Hersteller
Pololu
17 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
10,28 €
3
3% = 0,31 €
9,97 €
5
5% = 0,52 €
9,76 €
10
6% = 0,62 €
9,66 €
50
11% = 1,13 €
9,15 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (10,28 € / Stück)
10,28 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Technische Daten
- Typ
3792
- Hersteller
Pololu
- Ausgabetyp
Fest
- Spannungseingang max.
50 V
- Ausgangsspannung (min.)
5 V
- Stromausgang
600 mA
- Funktionen
Abwärts
- Topologie
Abwärts (Buck)
- Spannungseingang min.
5.2 V
- Ausgangsspannung (max.)
5 V
- Umschaltfrequenz (min)
2.1 MHz
- Umschaltfrequenz (max)
2.1 MHz
- UKCA
Ja
Beschreibung
Überblick
Die Buck (Abwärts-)Spannungsregler der Familie D36V6x erzeugen niedrigere Ausgangsspannungen aus Eingangsspannungen von bis zu 50 V. Es handelt sich um Schaltregler (auch Schaltnetzteile (SMPS) oder DC/DC-Wandler genannt), wodurch sie wesentlich effizienter sind als lineare Spannungsregler, insbesondere wenn der Unterschied zwischen Eingangs- und Ausgangsspannung groß ist.
Merkmale
- Eingangsspannung: 5,2 V bis 50 V (Mindesteingang vorbehaltlich der Berücksichtigung der Dropout-Spannung; siehe Abschnitt Dropout-Spannung für Einzelheiten)
- Ausgangsspannung: 5 V mit 4% Genauigkeit
- Maximaler Ausgangsstrom: 600 mA (siehe Diagramm des maximalen kontinuierlichen Ausgangsstroms unten)
- Feste 2,1 MHz Schaltfrequenz
- Hochspannungs-Enable-Eingang kann die Karte in einen Low-Power-Zustand versetzen, in dem sie weniger als 2 zieht µA (typisch)
- Niedriger Ruhestrom: < 0,1"mA (siehe die Ruhestromkurve unten)
- Überstrom- und Kurzschlussschutz, Übertemperaturabschaltung

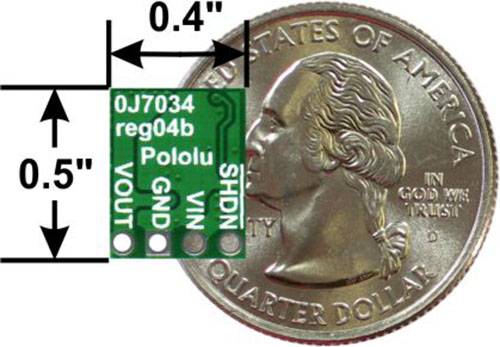

- Kleine Größe: 13 m" x 10 m" x 3 mm
- Gewicht: 0,5 g
Allgemeine Spezifikationen
- Mindestbetriebsspannung: 5,2 V2
- Maximale Betriebsspannung: 50 V
- Maximaler Ausgangsstrom: 600 mA
- Ausgangsspannung: 5 V
- Rückspannungsschutz?: N
- Maximaler Ruhestrom: 0,1"mA3
- Ausgabeart: fest 5V
Identifizierende Markierungen
- PCB-Dev-Codes: reg04b
- Sonstige PCB-Markierungen: 0J7034
Hinweise:
1. Ohne eingeschlossene optionale Überschriften.
2. vorbehaltlich der Berücksichtigung der Dropout-Spannung.
3. während aktiviert mit keiner Last. Kann mit dem Freigabe-Pin auf unter 2 reduziert werden µA.
