Pololu 38 kHz IR Proximity Sensor, Fixed Gain, High Brightness

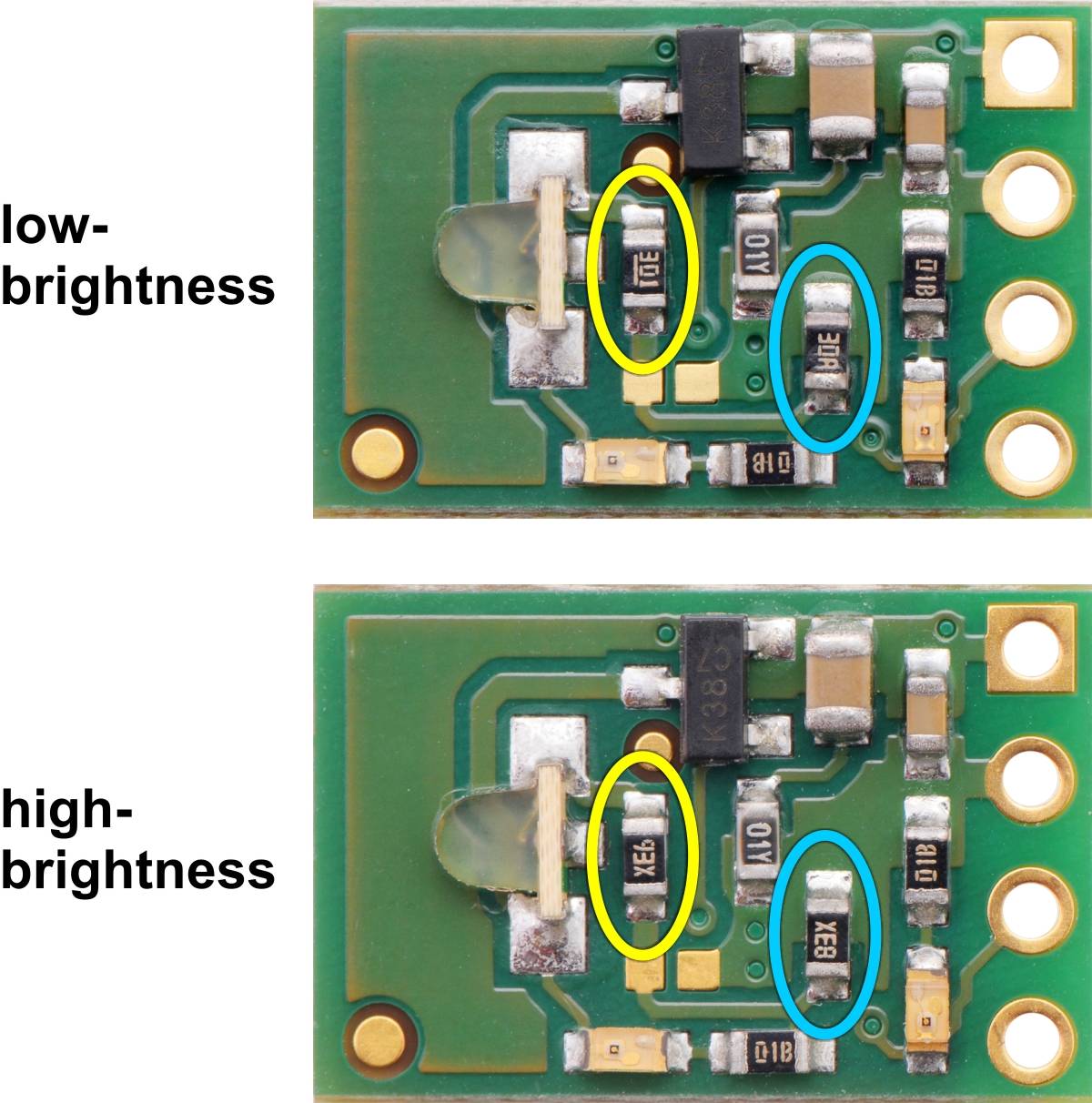

Dieses Modul verfügt über einen modulierten 38-kHz-IR-Sensor mit fester Verstärkung und eine entsprechende IR-LED mit Oszillatorschaltung, um einen winzigen Näherungssensor herzustellen. Diese Version mit hoher Helligkeit nimmt durchschnittlich 16 mA bei 5 V auf und hat einen typischen Erfassungsbereich von bis zu etwa 24 Zoll (60 cm).ÜberblickDiese Sensormodule basieren auf den modulierten Infrarotempfängern TSSP77038 von Vishay. Im Gegensatz zu den meisten IR-Empfängermodulen, die für die Fernsteuerung von Geräten wie Fernsehern entwickelt wurden, hat der TSSP77038 eine feste Verstärkung (Empfindlichkeit), die den Sensor bei Verwendung in Näherungs- oder Reflexionssensoren vorhersehbarer macht. Das Pololu-Trägermodul kombiniert den TSSP77038 mit einer IR-LED, die von einer 555 Timer-basierten Schaltung gesteuert wird, um ein komplettes Sensormodul zu bilden, das nur einen 3,3 V bis 5 V Stromanschluss benötigt. Ein Freigabeeingang ermöglicht die Steuerung, ob die IR-LED eingeschaltet ist oder nicht, und ein digitaler Ausgang zeigt an, ob ein Objekt erkannt wird oder nicht. Das Modul ist in den Versionen niedrige Helligkeit und hohe Helligkeit erhältlich, die einen Erfassungsbereich von bis zu etwa 12 Zoll (30 cm) bzw. 24 Zoll (60 cm) bieten. Die tatsächliche Leistung hängt von vielen Faktoren ab, einschließlich der Objektgröße, des Reflexionsvermögens und der Umgebungslichtbedingungen.Wir führen mehrere Durchgangs-IR-Empfänger mit, die gut mit der hochhellen LED und der 38-kHz-Modulationsschaltung dieser Näherungssensoren zusammenarbeiten: der TSSP58038 ist eine Durchgangsversion des oberflächenmontierbaren TSSP77038-Detektors auf diesen Näherungssensoren, und der TSSP58P38 ist ein einzigartiger modulierter IR-Empfänger mit einem Ausgang, der zur Abstandsmessung verwendet werden kann. Sie können mehrere der Näherungssensoren mit diesen diskreten IR-Empfängern verwenden, um ausgeklügelte Erfassungslösungen herzustellen, bei denen Sie jeweils einen Sender aktivieren und die Reflexionen mit den anderen Sensoren überwachen.DimensionenGröße:0.4? × 0.6? × 0.2?1Gewicht:0,6 g1Allgemeine SpezifikationenMaximaler Bereich:24 in2Abtastrate:1 kHzDurchschnittlicher Eingangsstrom:16 mAKennzeichnungen identifizierenPCB-Dev-Codes:irs05bNotizen:1.ohne eingeschlossene optionale Überschriften.2. Die tatsächliche Reichweite hängt von vielen Faktoren ab, einschließlich der Objektgröße, des Reflexionsvermögens und der Umgebungslichtbedingungen.
