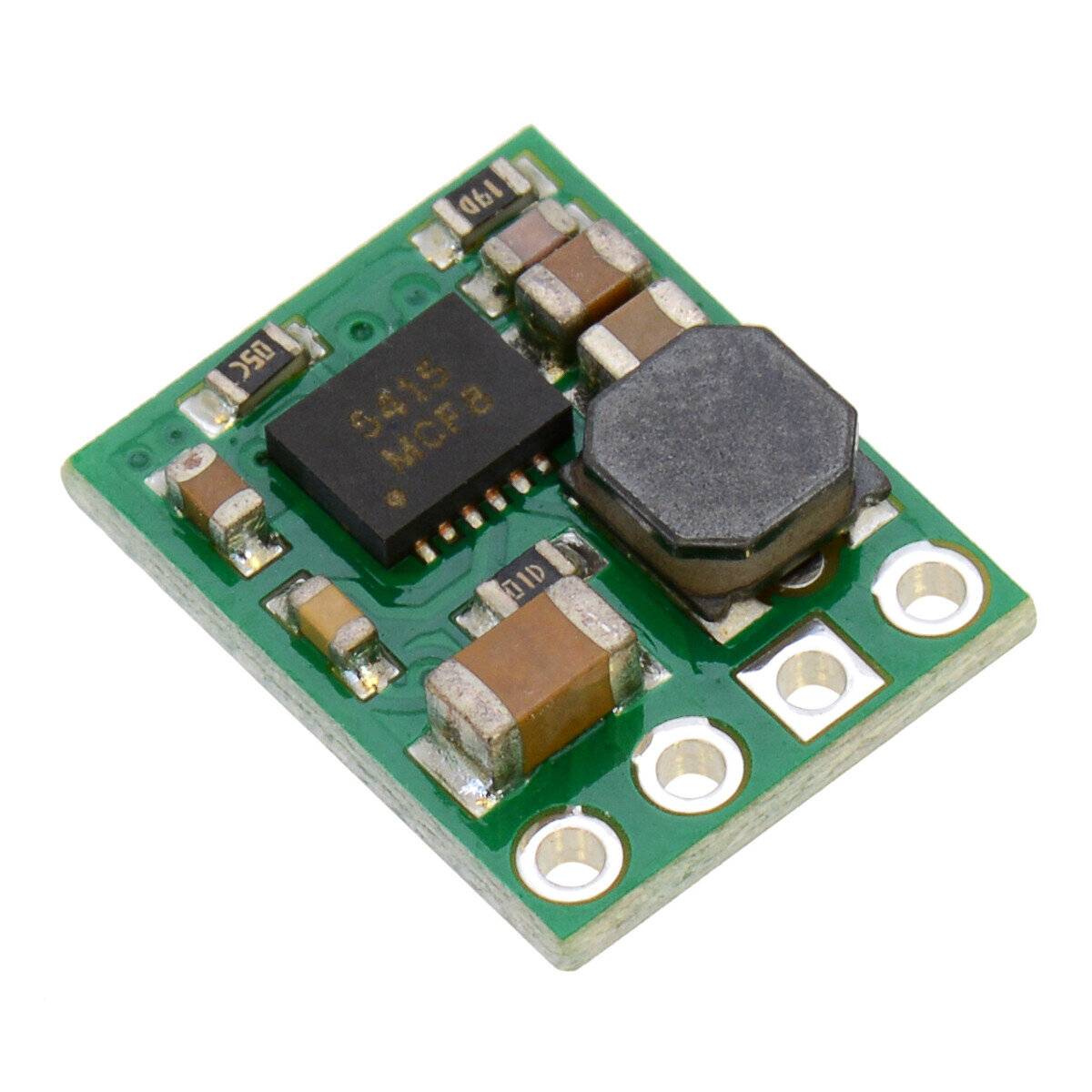

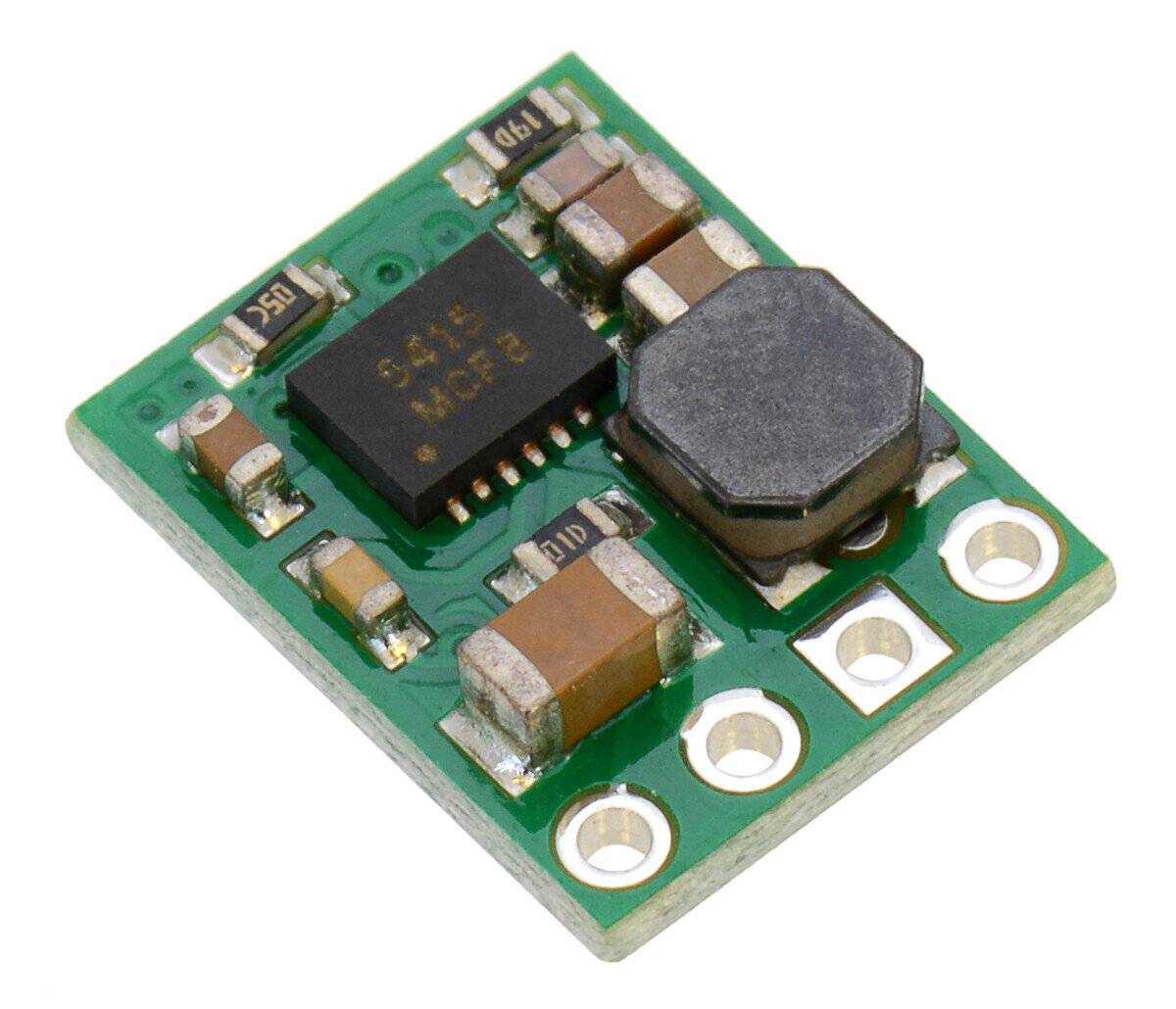

Pololu 12V, 500mA Step-Down Spannungsregler D24V5F12

Der kompakte (13mm×10mm) D24V5F12 synchrone Buck-Spannungsregler nimmt eine Eingangsspannung von bis zu 36V auf und reduziert ihn effizient auf 12 V , während ein maximaler Ausgangsstrom von 500mA ermöglicht wird. Dieser Regler bietet typische Wirkungsgrade zwischen 85 % und 93 % und hat einen sehr niedrigen Dropout, sodass er mit Eingangsspannungen von nur wenigen hundert Millivolt über 12 V verwendet werden kann. Die Stifte haben einen 0,1″ Abstand, wodurch dieses Board mit standardmäßigen lötfreien Steckplatinen und Perfboards kompatibel ist. Funktionen Eingangsspannung: 3V bis 36V für Ausgangsspannungen von 1,8V und 2,5V [Ausgangsspannung+DropoutSpannung ] bis 36V für Ausgangsspannungen von 3,3V und höher (weitere Informationen zur Dropout-Spannung siehe unten) Fester 1,8-V-, 2,5-V-, 3,3-V-, 5-V-, 6-V-, 9-V-, 12-V- oder 15-V-Ausgang (je nach Reglerversion) mit 4% Genauigkeit Maximaler Ausgangsstrom: 500mA Typischer Wirkungsgrad von 80% bis 93% 500 kHz Schaltfrequenz (wenn nicht im Energiesparmodus) 200μA typischer Leerlauf-Ruhestrom Überstrom- und Kurzschlussschutz, Übertemperaturabschaltung Kleine Größe: 13mm×10mm×3mm Gewicht: 0,6 g(Ohne enthaltene optionale Header.) Allgemeine Spezifikationen Mindestbetriebsspannung: 12,1V (für kleine Lasten; diese Spannung steigt ungefähr linear bis auf 9,8V bei 500mA-Ausgang an.) Maximale Betriebsspannung: 36 V Maximaler Ausgangsstrom: 500 mA Ausgangsspannung: 12 V Verpolungsschutz?: N Maximaler Ruhestrom: 0,2 mA(Im aktivierten Zustand (SHDN = HIGH) ohne Last; im deaktivierten Zustand ist er proportional zur Eingangsspannung (360μA bei einer Eingangsspannung von 36V).) PCB-Entwicklungscodes: reg16a Andere PCB-Markierungen: 0J7990, leeres weißes Feld
