Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 Modulträger 24 V/DC kaufen

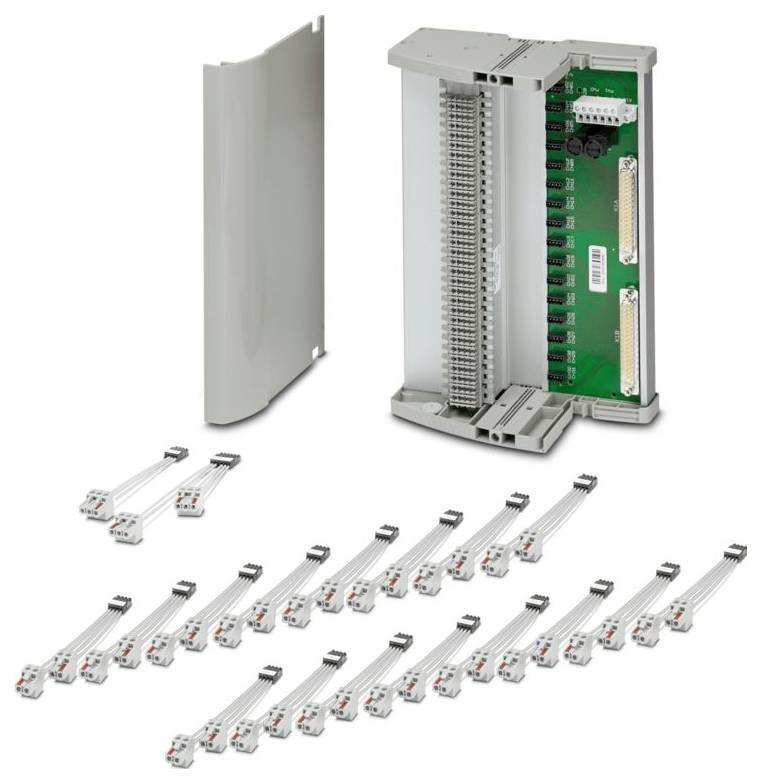

Ein offenes Verteilmodul mit mehreren Anschlüssen, dargestellt zusammen mit seiner abnehmbaren Abdeckung und mehreren Kabelanordnungen. Geeignet für Verdrahtungssysteme.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 2. Dez. 2026

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

754,65 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Modulträger

Schraubanschluss, D-Sub, 37, 30 V, 1 A, 2, 159,5 mm, 242 mm, 170 mm, Hutschiene TH35

Technische Daten

Polzahl: 37
Nennspannung UN: < 30 V DC (pro Signal/Kanal)
Anschlussart: D-SUB-Stiftleiste
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 242 mm
Höhe: 170 mm
Tiefe: 159,5 mm
Brennbarkeitsklasse nach UL 94: V0
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP00
Umgebungstemperatur (Betrieb): -20 °C ... 60 °C (Spezifikationen der Module beachten)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: EN IEC 60664-1
Hinweis: Einspeisung über Einspeise- und Fehlermeldemodul 2904673 TC-MACX-MCR-PTB.
Montageart: Tragschienenmontage
Überspannungskategorie: II
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Vibration (Betrieb): 2g, nach IEC 60068-2-6
Abisolierlänge: 7 mm
Luft- und Kriechstrecken: Luft- und Kriechstrecken
Einbaulage: senkrecht, waagerecht
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Kennzeichnung: UL 61010 Listed;Class I, Div. 2, Groups A, B, C, D T4;Class I, Zone 2, Group IIC
UL, USA / Kanada: UL, USA / Kanada
Sicherung: 2x 2,5 A auf Leiterplatte, träge (austauschbar)
Eingangsspannungsbereich: 19,2 V DC ... 30 V DC
Montagehinweis: ohne Endhalter
Schock: 15g, nach IEC 60068-2-27
Eingangsspannung: 24 V DC
Schaltspannung maximal: 50 V DC (0,3 A);30 V DC (2 A);33 V AC (2 A)
Statusanzeige: 1 x LED rot (Fehler);2 x LED grün (PWR1 und PWR2)
Benennung: Einspeisemodul
Versorgung: Versorgung
Eingangsstrom: ≤ 2 A
Isolierung: Basisisolierung
Kontaktausführung: 1 Öffner (Alarm = geöffnet)
Bemessungsisolationsspannung: 50 V
Bemessungsstoßspannung: 0,5 kV
Anzahl der Anschlüsse: 2
Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
Passende I/O-Karte: universal
Steuerungsebene: Steuerungsebene
Max. zulässiger Strom: 1 A (Signal/ Kanal)
Redundante Einspeisung: ja, diodenentkoppelt
Verpol- und Überspannungsschutz: ja
Benennung Ausgang: Schaltausgang
Spannungsversorgung: Spannungsversorgung
Unterstützte Steuerung: universal: Unterstützte Steuerung: universal

Produkt-Art: Modulträger

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 24 V/DC

Höhe: 170 mm

Länge: 159.5 mm

Breite: 242 mm

: IP00

Abm.: (L x B x H) 159.5 x 242 x 170 mm

Herst.-Teilenr.: 2904684

Typ: TC-2D37SUB-ADIO32-2EX-P-UNI

Montageart (Details): Tragschienenmontage

Inhalt: 1 St.

Tiefe: 159.5 mm

Bemessungsstrom: 1 A

Bemessungsspannung: 30 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579738 Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 Modulträger 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579738 Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 Modulträger 24 V/DC

Beschreibung

Universeller Termination Carrier zur Anbindung von 16 zweikanaligen MACX Analog Ex i-Trennverstärkern an digitale oder analoge Ein-/Ausgangskarten, über zwei D-SUB-Steckverbinder, 37-polig (1:1 Verbindung)
